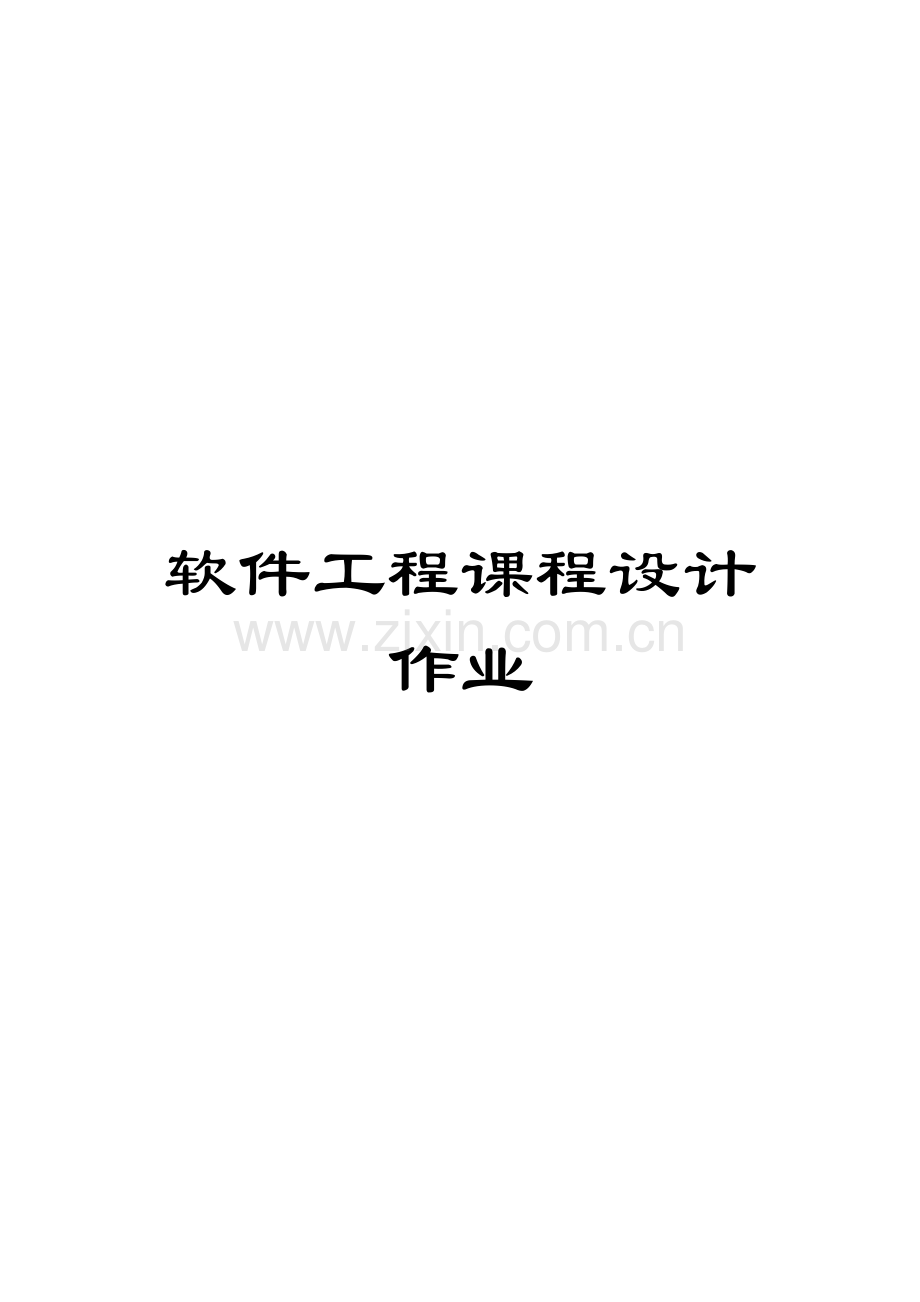

软件工程课程设计作业.docx

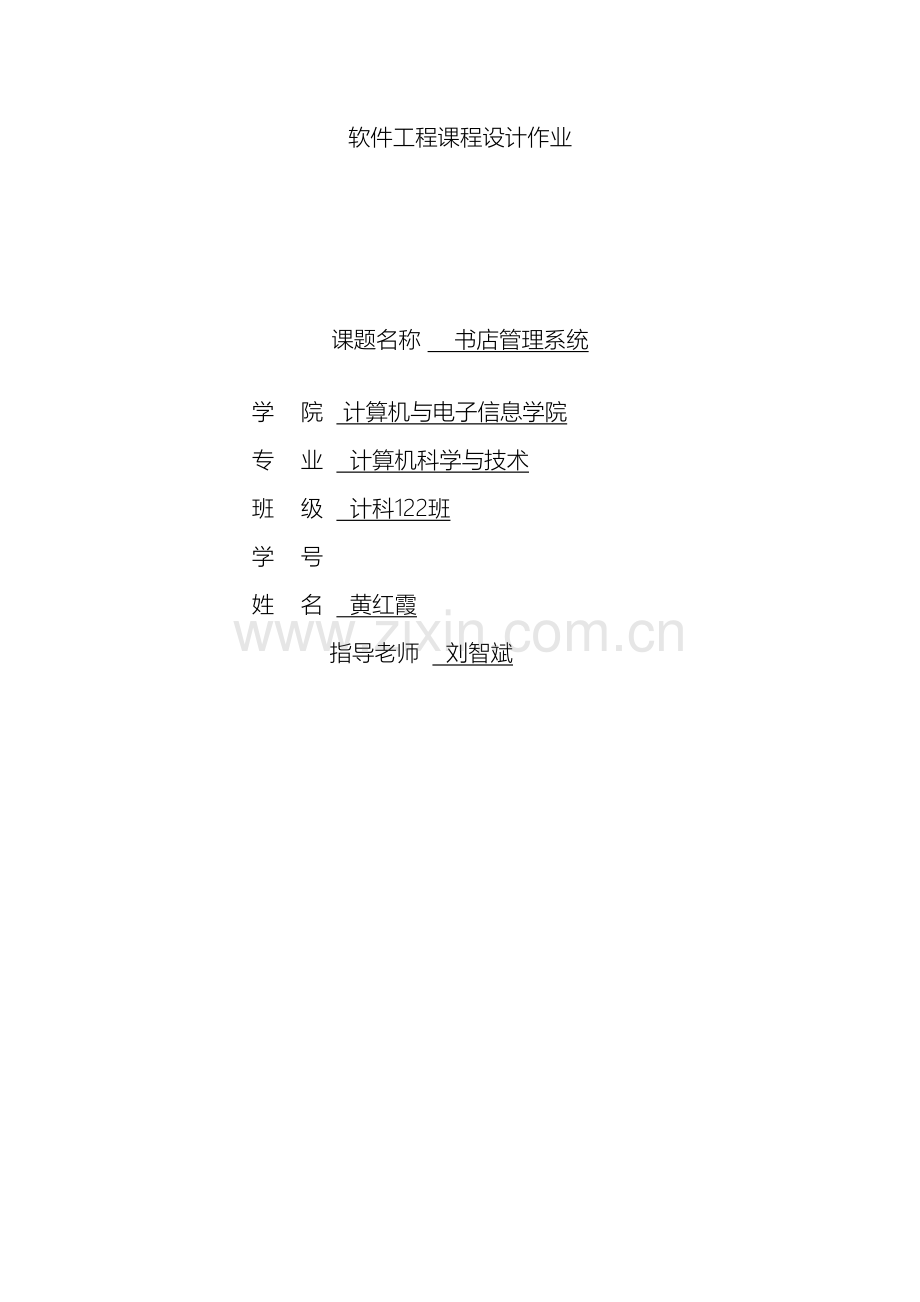

软件工程课程设计作业软件工程课程设计作业课题名称 书店管理系统 学 院 计算机与电子信息学院 专 业 计算机科学与技术 班 级 计科122班 学 号 姓 名 黄红霞 指导老师 刘智斌 需求文档需求分析书店JS是一家从事图书销售的传统公司，对系统的要求如下：1. 记录每本图书的库存。2. 实现图书的零售（包括打折），实现开架售书。3. 可每日统计销售情况。4. 实现图书的采购、退货及结算，实现与供应商的销售及结算关系。5. 遵守出版行业的行规：在书店到书后，若在3个月内未实现销售，可全部或部分退货，在发书后3个月内给予发票，书店在3个月后可部分或全部付款，该项规则对采购或批发均有效。6. 该书店还可将该产品批发给其它书店。7. 在供应商、书店、其它书店、零售客户之间的结算采用码洋折扣方式进行，即，如果图书的实价为X，则图书码洋为X，而以7折给书店，则图书的实洋为0.7X，供应商、书店等以相正确固定折扣进行交易。8. 管理人员可随时查看库存、采购、销售、付款、到款情况，并能提供日/月销售报表、应付/付款情况分析表、应收/到款情况分析表。由于销售商品是图书，图书除有书名、作者、出版社外、还有版次、印次、出版日期以及ISBN号、条码、定价；由于出版领域的特殊性，一种图书（如软件工程）只有一个ISBN号以及一个条码，而该图书依据不同的版次、印次，可有不同的定价，这给条码扫描（销售及入/出货时）确定一本图书甙类了一定的困难。分层数据流图顶层图其它书店书店管理系统供销商Js书店零售客户采购单退货单付款单收款单零售单收款单订购单、退货单付款单批发单收款单采购单统计分析表日/月销售报表订购单图1 书店管理系统顶层图0层图3图书退货1图书采购2图书销售退货单图书库存采购单付款单单付款单零售单批发单收款表收款单单4结果统计收款单日/月销售报表统计分析表销售信息订购单图2 书店管理系统0层图1层图图书采购的数据流图1.1核查采购单采购单付款情况1.2供销商发货1.3入库处理1.5出库处理1.6核对未销售1.7退货处理1.4码洋折扣图书库存正式采购单正确付款单单付款单发货单未销售图书需退货图书退货单图3 书店管理系统加工1子图图书销售的数据流图图书库存2.6入库处理2.5核对退货2.2码洋折扣2.3核查销售情况2.4出库处理2.1图书订购销售情况退货单订购单销售信息销售数目最终收款单收款单零售客户订购单其它书店订购单批发退货单到款情况批发单零售单图4 书店管理系统加工2子图图书退货的数据流图付款情况3.4出库处理3.6收款处理3.3入库处理3.5付款处理3.2向供销商提交退货3.1其它书店提交退货到款情况图书库存其它书店退货单入库单付款单收款单出库单退货单图5 书店管理系统加工3子图结果统计的数据流图付款情况4.1统计日/月销售情况销售情况图书库存到款情况4.3分析应收/到款情况4.2分析应付/付款情况日/月销售报表应收/到款情况分析表应付/付款情况分析表图6 书店管理系统加工4子图数据字典文件条目名称组成写文件的加工读文件的加工存取频率注解图书库存书名、作者、出版社、版次、印次、出版日期以及ISBN号、条码、定价图书采购，图书退货退货处理，图书销售，统计日/月销售情况销售情况日期，书名，条码，销售数目图书销售零售、批发核对退货，统计日/月销售情况一日/次、一月/次付款情况书名，条码，数量，单价，码洋折扣。总价格码洋折扣、图书采购、批发退货分析应付/付款情况收款情况书名，条码，数量，单价，码洋折扣，总价格图书销售、JS书店退货分析应收/到款情况数据流条目名称组成来源去向注解采购单图书名称，条码，数量，购买时间JS书店供应商JS书店需要购买的图书JS书店退货单图书名称，条码，数量，购买时间，退货时间JS书店供应商3个月内未销售的全部或部分图书退货其它书店订购单图书名称，条码，数量，购买时间其它书店JS书店零售客户订购单图书名称，条码，数量，购买时间零售客户JS书店零售、批发退货单图书名称，条码，数量，购买时间，退货时间零售客户、其它书店JS书店3个月内可全部或部分退货付款单应付金额，实付金额，付款人，付款时间供销商JS书店应付/付款情况分析表付款单位，图书名称，条码，数量，总金额，付款时间管理员JS书店书店总的付款情况收款单应收金额，实收金额，收款人，收款时间其它书店、零售客户JS书店应收/到款情况分析表收款单位，图书名称，条码，数量，总金额，收款时间管理员JS书店书店总的到款情况零售单图书名称，条码，数量，应付金额，实付金额，日期JS书店零售客户零售客户购买凭证批发单图书名称，条码，数量，应付金额，实付金额，付款单位，购买时间JS书店其它书店其它书店批发凭证数据项条目名称数据类型计量单位与其它项之间的关系单价实型元单价由条码可获得总价格实型元总价格=单价*数量*码洋折扣条码字符串条码可确定图书的其它信息名称字符串加工条目名称加工号输入数据流输出数据流供销商发货1.2正式采购单付款单、发货单核对未销售图书1.6未销售图书需退货图书单，未销售图书单图书订购2.1其它书店订购单、零售客户订购单订购单、图书总价格单JS书店提交退货3.2JS书店退货单出库单、收款单其它书店提交退货3.1批发退货单入库单、付款单统计日/月销售情况4.1销售信息，库存信息日/月销售报表分析应付/付款情况4.2应付/付款信息应付/付款情况分析表分析应收/到款情况4.3应收/到款信息应收/到款情况分析表源或宿条目名称源或宿输入数据流输出数据流JS书店源，宿采购单日/月销售表，应付/付款情况分析表，应收/收款情况分析表供销商宿，采购单其它书店源，宿其它书店订购单批发单零售客户源，宿零售客户订购单零售单总体结构图JS书店管理系统结算并输出付款单和退货单入库处理及核对未销售情况输入并核查采购单图书采购图书销售结果统计输入并核查订购单出库处理结算并输出收款单，零售单，批发单处理退货单及入库处理输入并核查退货单核查销售并输出销售信息统计日/月销售情况分析应付/付款情况分析应收/到款情况打印日/月销售报表打印应付/付款分析表打印应收/到款分析表图7 书店管理系统结构图
