软件工程课程设计.docx

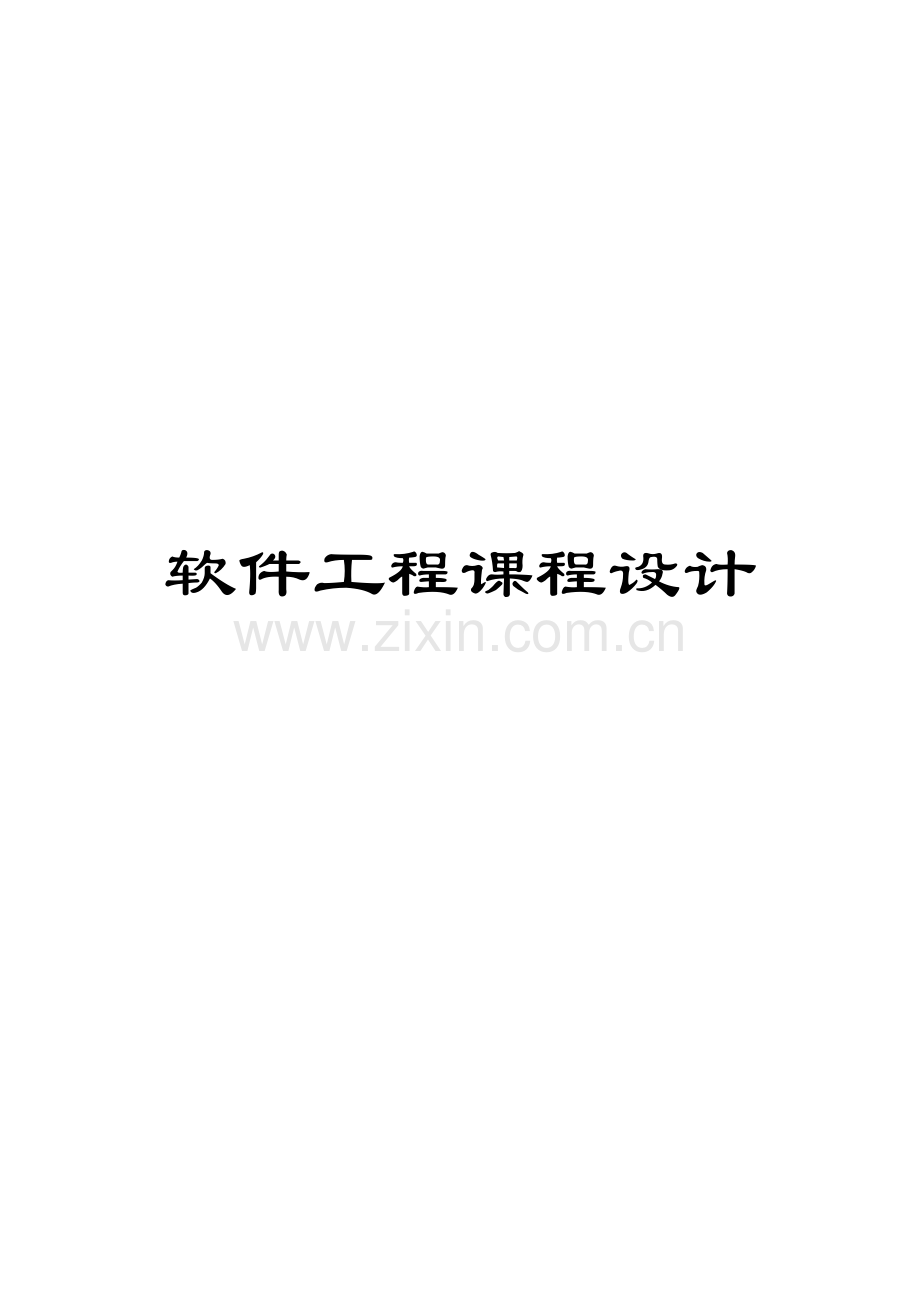

软件工程课程设计

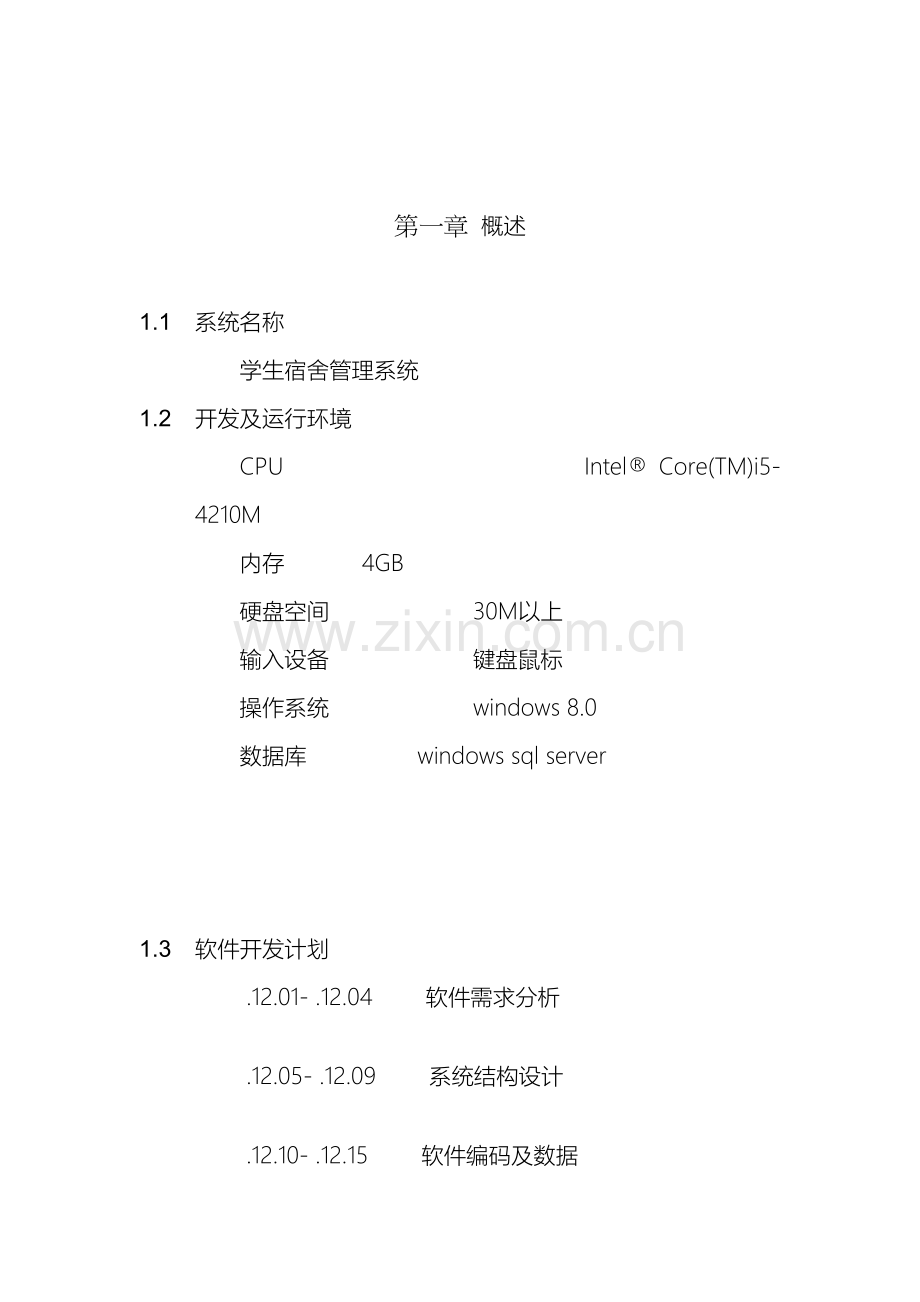

第一章 概述

1.1 系统名称
学生宿舍管理系统
1.2 开发及运行环境
CPU Intel® Core(TM)i5-4210M
内存 4GB
硬盘空间 30M以上
输入设备 键盘鼠标
操作系统 windows 8.0
数据库 windows sql server

1.3 软件开发计划
.12.01- .12.04 软件需求分析

.12.05- .12.09 系统结构设计

.12.10- .12.15 软件编码及数据

库设计实现

.12.16- -12.20 软件测试

.12.21 软件交付

第二章 需求分析

当前，各学校的宿舍管理主要依赖于人工管理，学生宿舍相关的各种信息能够经过宿舍管理系统来集中统一管理，方便的宿舍管理员对宿舍的管理，更有利于宿舍安全以及同学们的健康成长。
2.1 任务概述

宿舍管理系统为了方便管理，尽可能的实现操作简单，易学易用，主要实现以下功能：

1）系统要求用户必须输入正确的用户名和密码才能进入系统；
2）系统应该提供学生住宿情况的基本登记；
3）系统应提供人员来访登记及结束访问的详细登记；
4）系统应提供学生在校期间物品出入宿舍楼的详细情况登记；
5）系统应提供查询功能，以方便用户对学生基本信息的查询（要实现按多种条件的查询）及楼房信息的查询；
6）系统应提供增加、删除、修改用户帐户的功能；
7）增加学生离校的物品管理制度

2.2 宿舍管理系统一层数据流图及数据字典

2.2.1 一层数据流图

图1-1 学生宿舍管理系统一层数据流图

2.2.2 数据字典
以下是图1-1数据流图的数据字典 本数据字典主要定义数据4方面内容：

名字：数据元素的名字，作为在数据流图中的标识符，
描述：对名字所代表的数据功能和含义加以描述
定义：对名字所代表的实际构成加以解释
位置：表示数据流的来源

名字：管理员
描述：对宿舍管理系统进行操作的人员
定义：管理员分为超级管理员和宿舍管理员
位置：管理员信息表

名字：事务
描述：代表进入系统所要执行的操作
定义：事务包括系统事务、出入事务、学生查询事务、公寓信息事务
位置：系统登陆

名字:接收事务
描述：接收管理员要办理的一个具体的事务
定义:判断所要进行的操作
位置：操作界面

名字：系统事务
描述：进入系统对管理员信息的操作
定义：，比如增加用户账号，修改用户信息
位置：系统管理

名字：学生查询事务
描述：查询学生基本信息
定义：包括姓名，学号，学院，班级，寝室号，性别
位置：学生信息查询

名字：公寓信息事务
描述：对公寓进行管理
定义：包括对宿舍楼寝室信息进行调整，查询楼房信息
位置：公寓管理

名字：出入事务
描述：对外来人员与出入宿舍楼的物品登记
描述：登记外来人员基本信息，物品出入的基本信息
位置：出入管理

2.4 二层细化数据流图和数据字典

2.4.1 系统事务数据流图

图2-1 系统事务二层数据流图

2.4.2 公寓信息事务数据

图2-2 公寓信息事务二层数据流图

2.4.3 学生查询事务数据流图

图2-3 学生信息查询事务二层数据流图

2.4.4 出入事务数据流图

图2-4 出入事务二层数据流图

2.5 功能需求
2.5.1 系统功能设计
整个系统中分为5大功能，分别是系统管理功能、公寓事务管理功能、学生信息查询功能、来访人员登记功能、物品出入登记功能
2.5.2 系统管理功能
此功能包括用户登录、密码修改、增加新用户、退出系统四个功能

2.5.3 公寓事务管理功能
此功能包括寝室管理、楼房管理功能
2.5.4 学生信息查询功能
此功能包括按学号查询学生住宿信息，按姓名查询学生住宿信息、按班级查询学生住宿信息、按寝室号查询学生住宿信息4个功能
2.5.5 来访人员登记功能
此功能包括来访人员登记、人员离开登记2个功能
2.5.6 物品出入登记功能
此功能包括物品出宿舍楼登记、物品进入宿舍楼登记2大功能

2.6 性能要求
为了保证系统的稳定性与安全性，此系统对操作权限进行严格控制，只有超级管理员和宿舍管理员能够登录操作，超级管理员能够具有系统所有功能模块的执行权限，普通宿舍管理员只能执行除系统管理外的功能模块。运行此软件要求计算机内存至少516MB，硬盘剩余容量大于30M。

2.7 系统E-R 图

图2-5 系统E-R图

图2-6 管理员属性

图2-7 楼房属性

图2-8 寝室属性

图2-9 学生属性

图2-10 来访人员属性

图2-11 物品属性
