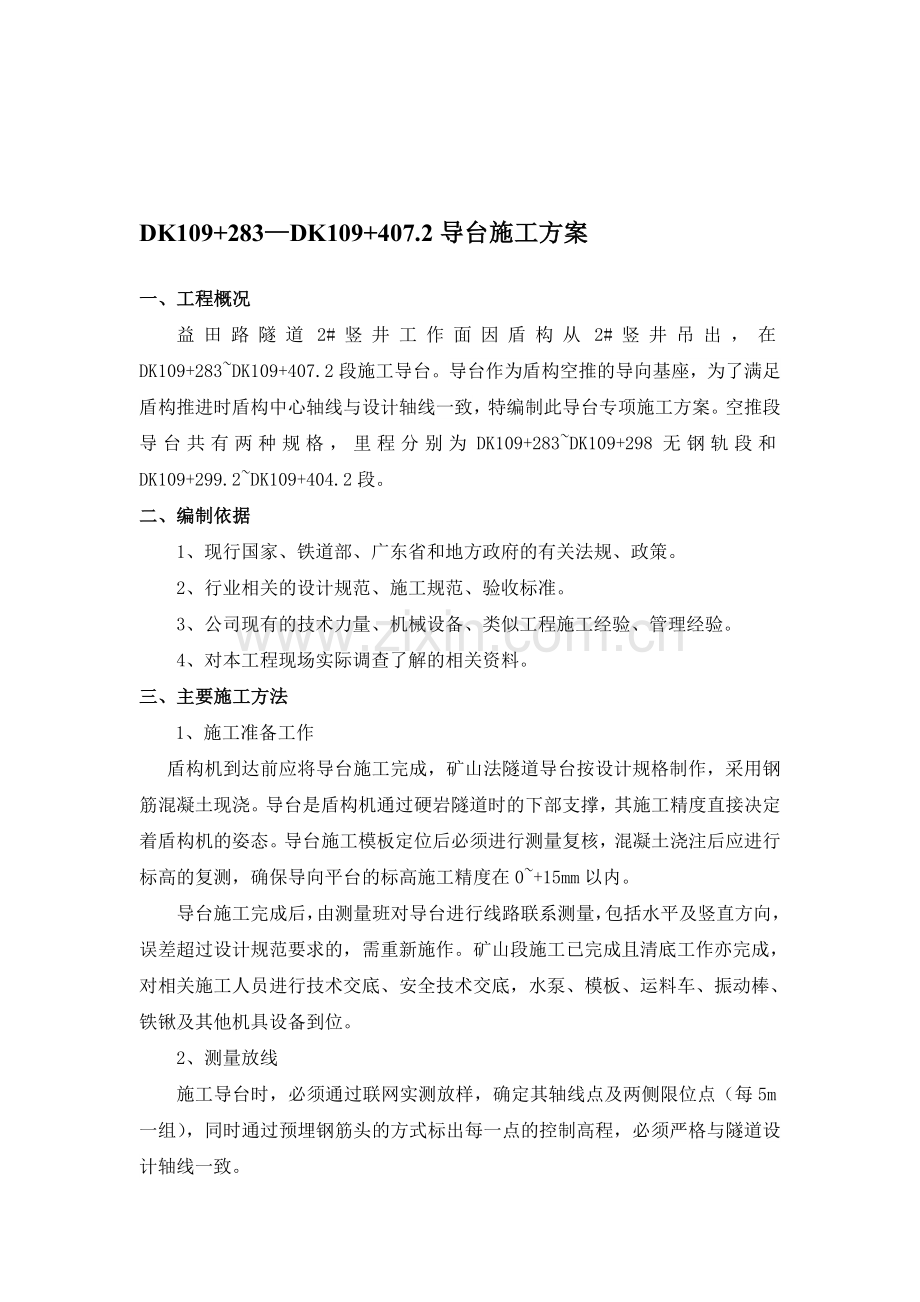

DK109+283—DK109+407.2导台施工方案
一、工程概况
益田路隧道2#竖井工作面因盾构从2#竖井吊出,在DK109+283~DK109+407.2段施工导台。导台作为盾构空推的导向基座,为了满足盾构推进时盾构中心轴线与设计轴线一致,特编制此导台专项施工方案。空推段导台共有两种规格,里程分别为DK109+283~DK109+298无钢轨段和DK109+299.2~DK109+404.2段。
二、编制依据
1、现行国家、铁道部、广东省和地方政府的有关法规、政策。
2、行业相关的设计规范、施工规范、验收标准。
3、公司现有的技术力量、机械设备、类似工程施工经验、管理经验。
4、对本工程现场实际调查了解的相关资料。
三、主要施工方法
1、施工准备工作
盾构机到达前应将导台施工完成,矿山法隧道导台按设计规格制作,采用钢筋混凝土现浇。导台是盾构机通过硬岩隧道时的下部支撑,其施工精度直接决定着盾构机的姿态。导台施工模板定位后必须进行测量复核,混凝土浇注后应进行标高的复测,确保导向平台的标高施工精度在0~+15mm以内。
导台施工完成后,由测量班对导台进行线路联系测量,包括水平及竖直方向,误差超过设计规范要求的,需重新施作。矿山段施工已完成且清底工作亦完成,对相关施工人员进行技术交底、安全技术交底,水泵、模板、运料车、振动棒、铁锹及其他机具设备到位。
2、测量放线
施工导台时,必须通过联网实测放样,确定其轴线点及两侧限位点(每5m一组),同时通过预埋钢筋头的方式标出每一点的控制高程,必须严格与隧道设计轴线一致。
3、垫层施工
垫层施工前,应提前做好该段基层测量定位工作,标高必须经过检查,应对施工段位、施工方法、浇筑顺序、质量要求、安全要求做详细的安全技术交底。混凝土采用的混凝土由罐车直接运至现场,通过下料井下至隧道由罐车进行浇筑。混凝土浇筑前须经过开盘鉴定,原材料材质必须符合相应标准。
为保证混凝土垫层的顶面标高及平整度,边线以及集水坑的位置、标高,浇筑过程中随时检查混凝土高度,浇筑混凝土垫层时,必须根据所拉水平线掌握混凝土的铺设厚度,抹平后再次拉水平线检查平整度,去高填平后,再用木刮板以塔饼为标准进行刮平。
3、锚杆施工
锚杆设计为ф22砂浆锚杆(L=3.5m),纵向间距1m每组,每组4根,安设位置及方法如下图所示(图中导台为面对小里程掌子面右侧导台,左侧与其对应):
4、钢筋加工及安装
钢筋加工及安装分为两种类型,其中DK109+283~DK109+298段导台规格如下图所示:
主筋为ф22螺纹钢筋,箍筋及拉筋均为ф10圆钢。钢筋间距及下料长度如配筋图。另一段DK109+299.2~DK109+404.2导台规格如下图所示:
主筋为ф22螺纹钢筋,箍筋及拉筋均为ф10圆钢。钢筋间距及下料长度如配筋图所示,其中箍筋加工数量为868个,拉筋每种型号各434根。
安装钢筋时,导台钢筋要与锚杆连接牢固,且钢筋安放位置一定要按测量放线位置进行安装,钢筋保护层厚度为5cm,钢筋施工时,主筋与锚固钢筋进行焊接,使锚固钢筋对衬砌钢筋起到支撑作用,纵向筋跳根点焊在主筋上,防止踩踏时或浇注混凝土时,造成钢筋间距大小不均匀。
5、预埋件安装
在安装模板之前在导台斜面上安装导轨预埋件,预埋件由六工区提供及安装。
6、模板安装
导台模板采用1.2×2.4m木模板制作,钢筋绑扎完毕后安装模板,模板两端搭设钢管架子,两端模板之间采用ф20钢筋对拉。
(1)、墙模安装顺序是:支模前的检查 ——支侧模——钢筋绑扎 ——安装对拉螺栓,支另一侧模——校正模板位置——紧固对拉止水螺栓——支撑固定——全面检查。
(2)、墙体模板支设前须对导台内的杂物进行清理,弹出导台的边线和模板就为线,并做好砂浆找平层或通过在模板下口粘贴海绵条以防止漏浆。
(3)、模板安装前须均匀涂刷脱模剂;支模时须对模板拼缝进行处理,在面板拼缝处用双面胶带粘贴;在墙的拐角处(阳角)也应注意两块板的搭接严密;阴角模立好后,要将墙体模板的横背楞(48钢管)延伸到阴角模,并穿好对拉螺栓使其与对应的阴角模或墙体模板固定,以确保角度的方正和不跑模。
7、混凝土施工
进行混凝土浇筑时应确保模板安装牢靠,避免因模板不稳造成的暴模及漏浆等发生。
混凝土采用C30普通混凝土,分层浇筑,每层30~40cm,振捣时一定要密实,快进慢出,不得漏振,振动棒不得贴住模板,避免涨模,且浇筑层厚度不宜超过插入式振捣器作用部分长度的1.25倍。另插入式振捣器的移动间距不宜大于振捣器作用半径的1.5倍,且插入下层砼内的深度宜为5~10cm,每一处振捣延续时间宜为20~30秒,以砼不再沉落,不出现气泡,表层呈现浮浆为度。振捣时不得碰撞模板钢筋和预埋部件。质量控制:
⑴砼拌合物应在初凝前进行浇筑,对发生离析的砼拌和物需重新拌和,再进行浇筑。
⑵砼输送工作应连续进行,砼输送工作应连续进行。
⑶砼浇筑的自由倾落高度不应超过2m。
⑷对于到场的砼应进行抽检,坍落度过大过小拒收,一般到场砼坍落度控制在l60至180mm。
⑸砼不应有过振、漏振现象。
⑹砼振捣密实,无露筋、孔洞、蜂窝、麻面等现象。
⑺、在底板砼浇筑过程中,要派2~3人看模、看筋,发现问题及时解决。
⑻、在砼强度未达到1.2MPa以前,不允许上人进行下道工序施工作业。
7、脱模
导台上部砼强度达到设计强度的70%,下部砼达到设计强度的75%即可进行脱模,严禁过早拆模。脱模时应注意不要损伤砼,保护好砼棱角。
砼脱模后及时进行养护,脱模时间由试验室通过试验确定,直至规定的养护时间。操作时不得使砼受到污染和损伤。
砼的洒水养护时间应符合下表规定,洒水次数应以砼表面保持湿润状态为度,养护用水应与拌制用水相同。
四、文明施工
1、在施工过程中应按分工做好原始资料的收集、整理、保存、立卷工作。做好施工日志的记录。保证施工全过程资料的完整性和真实性。
2、施工过程中,设专职安全员负责安全检查,督促工作,并严格做好安全监护,按安全生产奖罚条例处理各种违章行为。
3、在钢筋焊接过程中,操作工人必须佩带防护眼镜等防护措施。
4、严格持证上岗制度,各种机械必须由持有操作证的人员操作,严禁带病运行,检修机电设备必须先切断电源,停电后进行,桩机设备、所有电器必须由持证电工安装维修,严格接地、接零和安装漏电保护器三种安全保护措施。严禁一闸多孔和一闸多用,孔上电线、电缆必须架空,严禁拖地和埋在水中。
5、严禁酒后作业,严禁在施工现场嬉戏打闹。
6、一切废物和垃圾要集中外运至指定地方处理,不乱扔乱放,不污染周围环境。
7、机修的废油废料集中处理,不能随意丢弃。
8、现场物料堆放按品种规格分别堆放整齐、规则、界限分明,一切杂物要及时处理。
五、保证措施
1、安全、质量保证措施
(1)、完善各项安全生产管理制度,针对各工序及各工种的特点制定相应的安全管理制度,并由各级安全组织检查落实。
(2)、建立安全生产责任制,落实各级管理人员和操作人员的安全职责,做到纵向到底,横向到边,各自作好本岗位的安全工作。
(3)、严格执行逐级安全技术交底制度,施工前由工区组织有关人员进行详细的技术安全交底。工区工程部对施工班组及具体操作人员进行技术交底。各级专职安全员对安全措施的执行情况进行安全技术交底。各级专职安全员对安全措施的执行情况进行检查、督促并作好记录。
(4)、加强施工现场安全教育
针对工程特点,定期进行安全生产教育。通过安全教育,增强职工安全意识,树立“安全第一,预防为主”的思想,提高职工遵守施工安全纪律的自觉性,认真执行安全操作规程,做到:不违章指挥、不违章操作、不伤害自己、不伤害他人,不被他人伤害,确保自身和他人安全,提高职工整体安全防护意识和自我防护能力。
(5)、认真执行安全检查制度
工区保证检查制度的落实,按规定定期检查,每三日检查一次,工程部安质部每日检查一次,作业班级实行每班班前、班中、班后三检制,不定期检查视工程进展情况而定,如:施工准备前、施工危险性大、采用新工艺、季节性变化等不时要进行检查,并要有领导值班。对检查中发现的安全隐患,建立登记、整改制度,按照“三不放过”的原则制定整改措施。在隐患没有消除前,采取可靠的防护措施。如有危及人身安全的险情,立即停工,处理合格后方可施工。
(6)、施工全过程质量保证措施
导台施工全过程要经常检查中线偏差、高程等,发现问题及时纠正处理,要经常检查护壁钢筋绑扎质量,检查模板安装质量和施工全过程的质量情况。
2、环保保证措施
(1)、实行施工环保、水土保持和文明施工管理责任制。
(2)、制定施工环保、水土保持、文明施工、施工现场管理、施工秩序管理、施工安全管理细则,并认真落实。
(3)、工区每三日一次施工环保、水土保持和文明施工检查,针对检查中发现的问题限期整改。
(4)、施工现场内道路平整、顺畅,排水良好。临时设施均按标准硬化地面,设备周围砖砌排水沟,生活污水经过滤沉淀处理后排入水沟,施工垃圾用汽车拉到指定的排放场。
六、应急预案
1、应急反应小组
工区按照不同专业成立应急小组:消防营救组,伤员营救组;临时医疗组;工地抢险施工组;物资抢救组;抢救物资供应组;保卫疏散组;后勤供应组善后处理组。
2、应急组织机构职责
(1)、总指挥(工区经理):全面领导工区应急预案领导小组的工作,统一指挥应急响应工作并对人力、物力、财力进行调配。
(2)、副指挥(工区副经理及总工程师):协助应急总指挥组织和指挥应急操作任务,总体协调各部门在紧急应变中的分工协作和响应中的统一指挥调度。
(3)、工程部:主控〈应急准备与响应程序〉,制定应急预案,负责日常应急预防工作,参与紧急应变过程并作好紧急事故处理记录;对施工现场的施工安全防护、劳动保护用品使用等情况进行不定期地检查,发现问题及时令其改正。
(4)、物资设备部:定期和不定期地对全批的机电设备进行检查,并督促使用单位对其机电设备的维护、保养、使用等情况进行不定期地检查,发现问题及时令其改正。在紧急应变过程中组织必需的抢险施工机械的进场、使用。
(5)、安全质量部:协助工程部制定紧急应变预案,对施工现场的施工安全防护、劳动保护用品使用等情况进行不定期检查,发现问题及时令其改正。对各作业队应急的实施情况进行监督检查。
(6)、办公室:负责紧急应变过程的对内、对外协调,接待工作,同时负责应急预案实施结束后的善后处理工作。
(7)、消防营救组的职责:启动场区内的消防灭火的辅助工作。同时负责火灾现场被困人员的营救工作。
(8)、伤员营救组职责:引导现场作业人员从安全通道疏散,将受伤人员进行营救至安全地带。
(9)、技术处理组职责:根据工区的施工生产内容及特点,制订其可能也现而必须运用建筑工程技术解决的应急反应方案,整理归档,为事故现场提供有效的工程技术服务做好技术储备;应急预案启动后,根据事故现场的特点,及时向应应急总指挥提供科学的工程技术方案和技术支持,有效地指导应急反应行动中的工程技术工作。
(10)、临时医疗组职责:对受伤人员作简易的抢救和包扎工作,及时转移重伤人没到医疗机构就医。
(11)、工地抢险施工组织职责:负责在紧急事件发生后,组织人力、机械设备进行施工,包括开挖坍塌土石、清理废墟、打通风钻孔、组织机械和人工排水等各项施工工作。
(12)、物资抢救组职责:抢救可以转移的场区物资,转移可能引起新危险源的物资到安全地带。
(13)、抢险物资供应组织职责:迅速调配抢险物资器材至事故发生点,提供和检查抢险人员的装备和安全配备;及时提供后续的抢险物资。
(14)、保卫疏导组职责:对施工场区内外进行有效的隔离工作和维护现场应急救援通道畅通的工作,疏散场区外的居民撤出危险地带。
(15)、后勤供给组职责:迅速组织后勤必须供给的物品;及时输送后勤供给物品到抢险人员手中。
(16)、善后工作组织职责:做好伤亡人员及家属的稳定工作,确保事故发生后伤亡人员及家属思想能够稳定,大灾之后不发生大乱,做好受伤人员医疗救护的跟踪工作,协调处理医疗救护单位的相关矛盾。与保险部门一起做好伤亡人员及财产损失的理赔工作,慰问有关伤员及家属。
