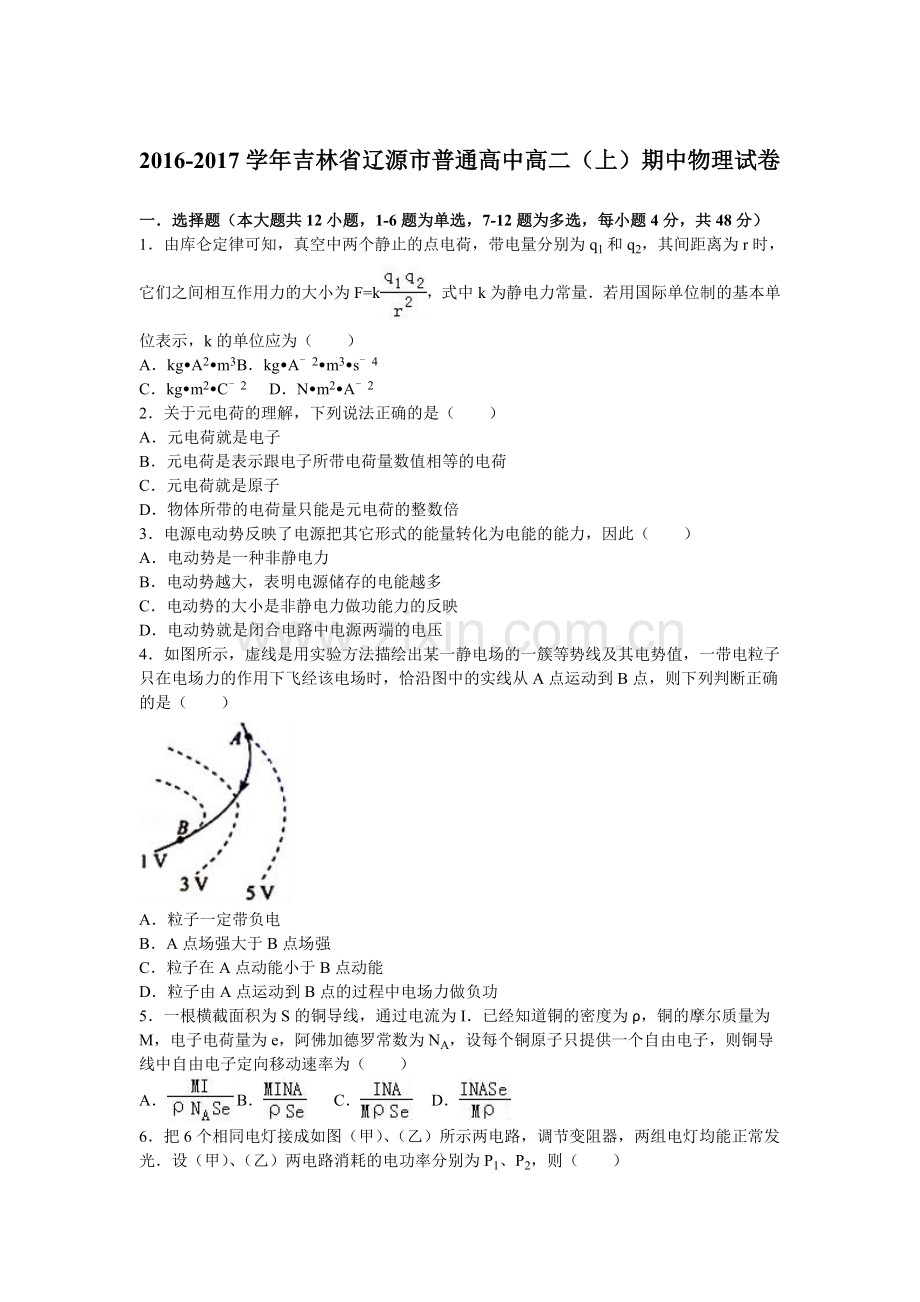

2016-2017学年吉林省辽源市普通高中高二（上）期中物理试卷

一．选择题（本大题共12小题，1-6题为单选，7-12题为多选，每小题4分，共48分）
1．由库仑定律可知，真空中两个静止的点电荷，带电量分别为q1和q2，其间距离为r时，它们之间相互作用力的大小为F=k，式中k为静电力常量．若用国际单位制的基本单位表示，k的单位应为（　　）
A．kg•A2•m3 B．kg•A﹣2•m3•s﹣4
C．kg•m2•C﹣2 D．N•m2•A﹣2
2．关于元电荷的理解，下列说法正确的是（　　）
A．元电荷就是电子
B．元电荷是表示跟电子所带电荷量数值相等的电荷
C．元电荷就是原子
D．物体所带的电荷量只能是元电荷的整数倍
3．电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（　　）
A．电动势是一种非静电力
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是非静电力做功能力的反映
D．电动势就是闭合电路中电源两端的电压
4．如图所示，虚线是用实验方法描绘出某一静电场的一簇等势线及其电势值，一带电粒子只在电场力的作用下飞经该电场时，恰沿图中的实线从A点运动到B点，则下列判断正确的是（　　）

A．粒子一定带负电
B．A点场强大于B点场强
C．粒子在A点动能小于B点动能
D．粒子由A点运动到B点的过程中电场力做负功
5．一根横截面积为S的铜导线，通过电流为I．已经知道铜的密度为ρ，铜的摩尔质量为M，电子电荷量为e，阿佛加德罗常数为NA，设每个铜原子只提供一个自由电子，则铜导线中自由电子定向移动速率为（　　）
A． B． C． D．
6．把6个相同电灯接成如图（甲）、（乙）所示两电路，调节变阻器，两组电灯均能正常发光．设（甲）、（乙）两电路消耗的电功率分别为P1、P2，则（　　）

A．P1＜3P2 B．P1=3P2 C．P1＞3P2 D．3P1=P2
7．对于欧姆定律的理解，下列说法中正确的是（　　）
A．欧姆定律适用于一切导电物质
B．由可知，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比
C．由可知，通过电阻的电流跟它两端的电压成正比，跟它的电阻成反比
D．对电阻一定的导体，它两端的电压与通过它的电流的比值保持不变
8．如图所示，把一个不带电的枕型导体靠近带负电的小球，由于静电感应，在a，b端分别出现正、负电荷，则以下说法正确的是（　　）

A．闭合K1，有电子从枕型导体流向大地
B．闭合K2，有电子从枕型导体流向大地
C．闭合K1，有电子从大地流向枕型导体
D．闭合K2，没有电子通过K2
9．两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中A、N两点的电势为零，ND段中C点电势最高，则（　　）

A．C点的电场强度大小为零
B．A点的电场强度大小为零
C．NC间场强方向向x轴正方向
D．将一负点电荷从N点移到D点，电场力先做正功后做负功
10．如图所示，AB是一个接地的很大的薄金属板，其右侧P点有一带电荷量为Q的正电荷，N为金属板外表面上的一点，P到金属板的垂直距离PN=d，M为PN连线的中点．关于M、N两点的场强和电势，如下说法正确的是（　　）

A．M点的电势比N点的电势点高，M点的场强比N点的场强大
B．M点的场强大小为
C．N点的电势为零，场强不为零
D．N点的电势和场强都为零
11．两个等量同种电荷固定于光滑水平面上，其连线中垂线上有A、B、C三点，如图1所示．一个电荷量为2C，质量为1kg的小物块从C点静止释放，其运动的v﹣t图象如图2所示，其中B点处为整条图线切线斜率最大的位置（图中标出了该切线）．则下列说法正确的是（　　）

A．B点为中垂线上电场强度最大的点，场强E=1V/m
B．由C到A的过程中物块的电势能先减小后变大
C．由C点到A点的过程中，电势逐渐升高
D．AB两点的电势之差φA﹣φB=﹣5V
12．如图所示，电动势为E，内阻为r的电源与滑动变阻器R1、定值电阻R2、定值电阻R3、平行板电容器及理想电流表组成闭合电路，图中电压表为理想电压表，当滑动变阻器R1的触头向左移动一小段时，则（　　）

A．电流表读数增大
B．电容器带电荷量增加
C．R2消耗的功率减小
D．电压表与电流表示数变化量之比不变

二．实验题（共1小题，计12分）
13．某同学欲采用下列器材研究一个额定电压为2.5V的小灯泡（内阻约6Ω）的伏安特性曲线．
A．直流电源（3V，内阻不计）；
B．电流表（0～0.6A，内阻约为0.13Ω）；
C．电压表（0～3V，内阻约为3kΩ）；
D．电压表（0～15V，内阻约为15kΩ）；
E．滑动变阻器（0～20Ω，额定电流为2A）；
F．滑动变阻器（0～1000Ω，额定电流为0.5A）；
G．开关、导线若干．
（1）为了减小测量误差，电压表应选用　　，滑动变阻器应选用　　．（选填序号）
（2）该同学选择电流表外接法，且要求小灯泡两端电压变化范围尽量大些．请在如图甲的虚线框中画出正确的实验电路图．
（3）闭合开关，逐次改变滑动变阻器滑片的位置，其中某组电流表、电压表的示数如图乙所示．则IA=　　A，UV=　　V．
（4）该同学连接电路的实物图如图丙所示，请指出他的电路接线中的错误：　　．

三．计算题（共4小题，14题6分，15、16题各9分，17题16分，共计40分）
14．有三根长度皆为l=0.30m的不可伸长的绝缘轻线，其中两根的一端固定在天花板的O点，另一端分别栓有质量皆为m=1.0×10﹣2kg的带电小球A和B，它们的电荷量分别为﹣q和+q，q=1.0×10﹣6C．A、B之间用第三根线连接起来，空间中存在大小为E=2.0×105 N/C的匀强电场，电场强度的方向水平向右．平衡时A，B球的位置如图所示．已知静电力常量k=9×109N•m2/C2重力加速度g=10m/s2．求：
（1）A，B间的库仑力的大小
（2）连接A，B的轻线的拉力大小．

15．电场中某区域的电场线如图所示，A、B是电场中的两点．一个电荷量q=+4.0×10﹣8C的点电荷在A点所受电场力FA=2.0×10﹣4N，将该点电荷从A点移到B点，电场力做功W=8.0×10﹣7J．求：
（1）A点电场强度的大小EA
（2）A、B两点间的电势差U．
（3）该点电荷从A点移到B点，电势能变化了多少？

16．一台电风扇，内电阻是20Ω，接上220V的电压后，消耗的功率是66W，求：
（1）电风扇正常工作时通过风扇电动机的电流大小；
（2）电风扇工作时，转化为机械能和内能的功率以及电动机的效率；
（3）若接上电源后，扇叶被卡住，不能转动，此时通过电动机的电流多大？电动机消耗的电功率和发热功率各是多大？
17．如图所示，电源电动势为E，内阻r=R，定值电阻R1和R2的阻值均为R．平行板电容器接在R2两端，两极板长度和距离均为d，足够大屏幕与电容器右端距离为d，OO1为电容器中心轴线．一个不计重力、质量为m、电荷量为q的带正电粒子从O点以一定的初速度沿OO1方向射入电场，离开电场时的位置与电容器下极板的距离为．
（1）求粒子射入电场时的初速度大小．
（2）若将平行板电容器沿竖直中线等分为两部分后均并联在R2两端．左半部分不动，右半部分向右平移，求粒子打在屏幕上的位置与OO1的距离．
（3）若将平行板电容器沿竖直中线等分为两部分后均并联在R2两端，将右半部分向右平移x，求粒子打在屏幕上的位置与OO1的最小距离．

2016-2017学年吉林省辽源市普通高中高二（上）期中物理试卷
参考答案与试题解析

一．选择题（本大题共12小题，1-6题为单选，7-12题为多选，每小题4分，共48分）
1．由库仑定律可知，真空中两个静止的点电荷，带电量分别为q1和q2，其间距离为r时，它们之间相互作用力的大小为F=k，式中k为静电力常量．若用国际单位制的基本单位表示，k的单位应为（　　）
A．kg•A2•m3 B．kg•A﹣2•m3•s﹣4
C．kg•m2•C﹣2 D．N•m2•A﹣2
【考点】库仑定律．
【分析】力学单位制规定了物理量的单位，同时根据物理量间的公式也可以分析单位之间的关系．
【解答】解：根据F=k可得：k=，
由于F=ma，
q=It，
所以k=
根据质量的单位是kg，加速度的单位m/s2，距离的单位是m，电流的单位是A，时间的单位s，可得
k的单位是kg•A﹣2•m3•s﹣4
故选：B

2．关于元电荷的理解，下列说法正确的是（　　）
A．元电荷就是电子
B．元电荷是表示跟电子所带电荷量数值相等的电荷
C．元电荷就是原子
D．物体所带的电荷量只能是元电荷的整数倍
【考点】元电荷、点电荷．
【分析】人们把最小电荷量叫做元电荷，常用符号e表示．
【解答】解：元电荷又称“基本电量”，在各种带电微粒中，电子电荷量的大小是最小的，人们把最小电荷量叫做元电荷，常用符号e表示，任何带电体所带电荷都是e的整数倍．所以D正确．
故选D．

3．电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（　　）
A．电动势是一种非静电力
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是非静电力做功能力的反映
D．电动势就是闭合电路中电源两端的电压
【考点】电源的电动势和内阻．
【分析】电动势等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，描述电源把其它形式的能量转化为电能本领的物理量．
【解答】解：A、电动势在数值上等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，不是一种非静电力，故A错误．
BC、电动势是描述电源把其它形式的能量转化为电能本领的物理量，是非静电力做功能力的反映，电动势越大，表明电源将其它形式的能转化为电能的本领越大，故B错误，C正确．
D、电源电动势等于电源没有接入电路时两极间的电压，在闭合电路中电源两极间的电压是路端电压，小于电源电动势，故D错误．
故选：C．

4．如图所示，虚线是用实验方法描绘出某一静电场的一簇等势线及其电势值，一带电粒子只在电场力的作用下飞经该电场时，恰沿图中的实线从A点运动到B点，则下列判断正确的是（　　）

A．粒子一定带负电
B．A点场强大于B点场强
C．粒子在A点动能小于B点动能
D．粒子由A点运动到B点的过程中电场力做负功
【考点】电场线．
【分析】根据等势线的分布情况确定电场线的分布情况，从而判断电场力的方向，分析粒子的电性．判断出电场力做功的正负，分析带电粒子在电场中运动时电势能的变化．
【解答】解：A、电场线和等势线垂直且由高等势线指向低等势线，可知，图中电场线方向应垂直等势线大体指向左侧，带电粒子所受电场力沿电场线指向曲线内侧，也大体向左，故粒子应带正电，故A错误；
B、B点等差等势线密，电场线也密，所以B的场强较大，故B错误；
CD、从A到B过程中，电场力方向与速度方向的夹角为锐角，则电场力对粒子做正功，电势能减小，动能增加，则粒子在A点的动能小于在B点的动能，故C正确，D错误．
故选：C

5．一根横截面积为S的铜导线，通过电流为I．已经知道铜的密度为ρ，铜的摩尔质量为M，电子电荷量为e，阿佛加德罗常数为NA，设每个铜原子只提供一个自由电子，则铜导线中自由电子定向移动速率为（　　）
A． B． C． D．
【考点】电流、电压概念．
【分析】可设自由电子定向移动的速率为v和导线中自由电子从一端定向移到另一端所用时间为t，求出导线中自由电子的数目，根据电流的定义式推导出电流的微观表达式，再解得自由电子定向移动的速率．
【解答】解：设自由电子定向移动的速率为v，导线中自由电子从一端定向移到另一端所用时间为t，对铜导体研究：每个铜原子可提供一个自由电子，则铜原子数目与自由电子的总数相等，为：
n=
t时间内通过导体截面的电荷量为：q=ne
则电流强度为：I==
得：v=
故选：A

6．把6个相同电灯接成如图（甲）、（乙）所示两电路，调节变阻器，两组电灯均能正常发光．设（甲）、（乙）两电路消耗的电功率分别为P1、P2，则（　　）

A．P1＜3P2 B．P1=3P2 C．P1＞3P2 D．3P1=P2
【考点】串联电路和并联电路．
【分析】电灯正常发光时，电流都是额定电流，根据电路中总电流关系，由功率公式研究两电路消耗的电功率的关系．
【解答】解：设每个灯泡正常发光时，其电流为I，则图（甲）中总电流为3I，图（乙）总电流为I，电路中的总的电压相同，所以，P1=3IU，P2=IU，则P1=3P2．
故选B

7．对于欧姆定律的理解，下列说法中正确的是（　　）
A．欧姆定律适用于一切导电物质
B．由可知，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比
C．由可知，通过电阻的电流跟它两端的电压成正比，跟它的电阻成反比
D．对电阻一定的导体，它两端的电压与通过它的电流的比值保持不变
【考点】欧姆定律．
【分析】根据欧姆定律的内容和影响电阻大小的因素进行解答．欧姆定律的内容是：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比．导体电阻由导体材料、长度、横截面积决定，与电压电流无关．
【解答】解：A、欧姆定律适用于纯电阻电路或电解质导电，不是适用于一切导电物质；故A错误；
B、导体电阻由导体材料、长度、横截面积决定，与电压电流无关，故B错误；
C、欧姆定律的内容为：通过导体的电流跟它两端的电压成正比，跟它的电阻成反比，故C正确；
D、对一定的导体，它两端的电压与通过它的电流的比值不变，等于电阻，故D正确；
故选：CD．

8．如图所示，把一个不带电的枕型导体靠近带负电的小球，由于静电感应，在a，b端分别出现正、负电荷，则以下说法正确的是（　　）

A．闭合K1，有电子从枕型导体流向大地
B．闭合K2，有电子从枕型导体流向大地
C．闭合K1，有电子从大地流向枕型导体
D．闭合K2，没有电子通过K2
【考点】静电场中的导体．
【分析】感应起电的实质是在带电体上电荷的作用下，导体上的正负电荷发生了分离，使电荷从导体的一部分转移到了另一部分，既然是转移，那么电荷必然守恒．同种电荷相互排斥，异种电荷相互吸引．
【解答】解：在K1，K2都闭合前，对于枕型导体它的电荷是守恒的，a，b出现的正、负电荷等量．当闭合K1，K2中的任何一个以后，便把导体与大地连通，使大地也参与了静电平衡．因此，导体本身的电荷不再守恒，而是导体与大地构成的系统中电荷守恒．由于静电感应，a端仍为正电荷，大地远处感应出等量负电荷，因此无论闭K1还是K2，都是有电子从导体流向大地；故AB正确，CD错误
故选：AB

9．两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中A、N两点的电势为零，ND段中C点电势最高，则（　　）

A．C点的电场强度大小为零
B．A点的电场强度大小为零
C．NC间场强方向向x轴正方向
D．将一负点电荷从N点移到D点，电场力先做正功后做负功
【考点】电场强度；电势能．
【分析】两点电荷连线的电势高低的分布如图所示，由于沿着电场线电势降低，可知两点电荷的电性．
【解答】解：A、C点电势的拐点，根据公式∅=Ex可知，图象的斜率大小是电场强度大小，而C点的斜率为零，故A正确；
B、同理，由图知A点的电势为零，但该点的斜率不为零．故B错误；
C、由图可知：OM间电场强度方向沿x轴正方向，MC间电场强度方向沿x轴负方向，CD间电场强度方向沿x轴正方向．故C错误；
D、因为MC间电场强度方向沿x轴负方向，CD间电场强度方向沿x轴正方向，则将一负点电荷从N点移到D点，电场力先做正功后负功．故D正确；
故选：AD

10．如图所示，AB是一个接地的很大的薄金属板，其右侧P点有一带电荷量为Q的正电荷，N为金属板外表面上的一点，P到金属板的垂直距离PN=d，M为PN连线的中点．关于M、N两点的场强和电势，如下说法正确的是（　　）

A．M点的电势比N点的电势点高，M点的场强比N点的场强大
B．M点的场强大小为
C．N点的电势为零，场强不为零
D．N点的电势和场强都为零
【考点】电势；电场强度．
【分析】根据等势体可确定电势的高低，由电场力做功来确定电势能的变化与否；电势与电场强度没有关系；并根据电场的叠加原理，结合电场强度公式，即可求出M点的电场强度的大小．
【解答】解：
A、金属板接地，由于静电感应，金属板上右侧出现负电荷，电场线从+Q出发到金属板终止，金属板电荷排布对于左边电场的影响相当于在+Q 原处放上一个﹣Q．沿电场线的方向电势越来越低，所以M点的电势大于N点的电势（N点的电势为零）；M点电场线较密，场强较大，故A正确．
B、大金属板接地屏蔽，用镜像法，就是说，金属板上感应电荷排布后对于右边电场的影响，相当于在+Q关于板对称的地方放上一个﹣Q．具体原因可以分析左边，左边电场为0．那么接 地金属板电荷排布对于左边电场的影响相当于在+Q 原处放上一个﹣Q．而明显金属板对左右电场影响是 对称的．这就是镜像法的原理．可以推得N电场为EN=，方向向左（即使是无限趋近于板，但是由于本来板上电荷就是感应出来的，所以不可能是离板越近电场越大），M电场为EM=，方向向左，故B错误．
C、D、AB接地所以AB上各点电势都为零，N点电势就为零，但电势与场强无关，所以N点场强不为零，故C正确，D错误．
故选：AC．

11．两个等量同种电荷固定于光滑水平面上，其连线中垂线上有A、B、C三点，如图1所示．一个电荷量为2C，质量为1kg的小物块从C点静止释放，其运动的v﹣t图象如图2所示，其中B点处为整条图线切线斜率最大的位置（图中标出了该切线）．则下列说法正确的是（　　）

A．B点为中垂线上电场强度最大的点，场强E=1V/m
B．由C到A的过程中物块的电势能先减小后变大
C．由C点到A点的过程中，电势逐渐升高
D．AB两点的电势之差φA﹣φB=﹣5V
【考点】电势能；电势．
【分析】两个等量的同种正电荷，其连线中垂线上电场强度方向由O点沿中垂线指向外侧；电量为2C的小物块仅在运动方向上受电场力作用从C点到B、到A运动的过程中，根据V﹣t图可知在B点的加速度，可知物体先做加速度增大后做加速度减小的加速运动，判断电荷所受电场力大小变化情况和加速度变化情况，由牛顿第二定律求出电场强度的最大值．根据电势能的变化，分析电势的变化．由动能定理求AB间的电势差．
【解答】解：A、由乙图可知，物体在B点加速度最大，且加速度为 a==2m/s2，根据qE=ma，可知B点的场强最大，为E=1V/m，故A正确；
B、从C到A的过程中，电场力一直做正功，电势能一直减小，故B错误；
C、从C到A一直沿着电场线运动，电势逐渐降低，故C错误；
D、从B到 A的过程中，根据动能定理，得：qUBA=，代入数据得UBA=5V，则UAB=﹣UBA=﹣5V，即φA﹣φB=﹣5V．故D正确．
故选：AD．

12．如图所示，电动势为E，内阻为r的电源与滑动变阻器R1、定值电阻R2、定值电阻R3、平行板电容器及理想电流表组成闭合电路，图中电压表为理想电压表，当滑动变阻器R1的触头向左移动一小段时，则（　　）

A．电流表读数增大
B．电容器带电荷量增加
C．R2消耗的功率减小
D．电压表与电流表示数变化量之比不变
【考点】电容器；闭合电路的欧姆定律．
【分析】由滑片的移动可知滑动变阻器接入电阻的变化，再由闭合电路欧姆定律可求得电路中电流的变化；由欧姆定律可求得电压表示数与电流表示数的比值．
【解答】解：A、变阻器R的触头向左移动一小段时，阻值R1减小，回路的总电阻减小，所以回路的总电流增大，则电流表读数增大，故A正确；
B、由A选项可知，路端电压U减小，所以电压表的示数减小，则电容器的电量减小，故B错误；
C、由于回路总电流增大，则R3电压增大，因此R2电压减小，由于R2电阻不变，所以R2消耗的功率减小，故C正确；
D、根据题意可知，电压表与电流表变化量的示数之比即为电源的内阻，因此之比不变，故D正确；
故选ACD．

二．实验题（共1小题，计12分）
13．某同学欲采用下列器材研究一个额定电压为2.5V的小灯泡（内阻约6Ω）的伏安特性曲线．
A．直流电源（3V，内阻不计）；
B．电流表（0～0.6A，内阻约为0.13Ω）；
C．电压表（0～3V，内阻约为3kΩ）；
D．电压表（0～15V，内阻约为15kΩ）；
E．滑动变阻器（0～20Ω，额定电流为2A）；
F．滑动变阻器（0～1000Ω，额定电流为0.5A）；
G．开关、导线若干．
（1）为了减小测量误差，电压表应选用　C　，滑动变阻器应选用　E　．（选填序号）
（2）该同学选择电流表外接法，且要求小灯泡两端电压变化范围尽量大些．请在如图甲的虚线框中画出正确的实验电路图．
（3）闭合开关，逐次改变滑动变阻器滑片的位置，其中某组电流表、电压表的示数如图乙所示．则IA=　0.24　A，UV=　1.50　V．
（4）该同学连接电路的实物图如图丙所示，请指出他的电路接线中的错误：　电流表采用内接法　．

【考点】描绘小电珠的伏安特性曲线．
【分析】（1）从精确、安全的角度选择合适的电压表和滑动变阻器．
（2）要求小灯泡两端电压变化范围尽量大些，滑动变阻器应采用分压式接法．
（3）通过电流表和电压表的量程，确定每个分度的值，从而读出电流表和电压表的读数．
（4）根据原理图分析实物图，从而的出接线错误的地方．
【解答】解：（1）灯泡额定电压为2.5V，电压表应选择C；为方便实验操作，应选最大阻值较小的滑动变阻器，滑动变阻器应选E．
（2）描绘小灯泡伏安特性，小灯泡两端电压变化范围尽量大些，电压与电流应从零开始变化，滑动变阻器应采用分压接法，电流表采用外接法，电路图如图所示．

（3）电流表量程为0～0.6A，由图示电流表可知其分度值为0.02A，示数为0.24A；
电压表量程为0～3V，分度值为0.1V，示数为1.50V．
（4）由于灯泡电阻较小，远小于电压表内阻，电流表应采用外接法，由图示电路图可知，电流表采用内接法，这是错误的．
故答案为：（1）C；E；（2）电路图如图所示；（3）0.24；1.50；（4）电流表采用内接法．

三．计算题（共4小题，14题6分，15、16题各9分，17题16分，共计40分）
14．有三根长度皆为l=0.30m的不可伸长的绝缘轻线，其中两根的一端固定在天花板的O点，另一端分别栓有质量皆为m=1.0×10﹣2kg的带电小球A和B，它们的电荷量分别为﹣q和+q，q=1.0×10﹣6C．A、B之间用第三根线连接起来，空间中存在大小为E=2.0×105 N/C的匀强电场，电场强度的方向水平向右．平衡时A，B球的位置如图所示．已知静电力常量k=9×109N•m2/C2重力加速度g=10m/s2．求：
（1）A，B间的库仑力的大小
（2）连接A，B的轻线的拉力大小．

【考点】库仑定律；共点力平衡的条件及其应用；电场的叠加．
【分析】（1）根据库仑定律，代入数据，即可求解；
（2）根据对A受力分析，结合力的平行四边形定则及三角知识，依据平衡条件，即可求解．
【解答】解：（1）根据库仑定律，则有：F2=k=9×109×=0.1 N；
（2）对A受力分析，如图所示：

竖直方向：F1cos30°=mg
解得：F1= N
水平方向：F1sin30°+F2+F3=qE；
解得：F3=0.042N
答：（1）A、B间的库仑力大小为0.1N，
（2）连接A，B的轻线的拉力大小0.042N．

15．电场中某区域的电场线如图所示，A、B是电场中的两点．一个电荷量q=+4.0×10﹣8C的点电荷在A点所受电场力FA=2.0×10﹣4N，将该点电荷从A点移到B点，电场力做功W=8.0×10﹣7J．求：
（1）A点电场强度的大小EA
（2）A、B两点间的电势差U．
（3）该点电荷从A点移到B点，电势能变化了多少？

【考点】电势能；电势差与电场强度的关系．
【分析】（1）已知点电荷在A点所受电场力，由场强的定义式求解场强EA．
（2）A、B两点间的电势差U由公式U=求解．
（3）根据电场力做功多少，电势能减少多少，求解电势能变化量．
【解答】解：（（1）A点电场强度
（2）A、B两点间的电势差
（3）将该点电荷从A点移到B点，电场力做了正功W=8.0×10﹣7J，所以电势能减少了8.0×10﹣7J
答：（1）A点电场强度的大小EA是5.0×103N/C．
（2）A、B两点间的电势差U是20V．
（3）该点电荷从A点移到B点，电势能减少了﹣8.0×10﹣7J．

16．一台电风扇，内电阻是20Ω，接上220V的电压后，消耗的功率是66W，求：
（1）电风扇正常工作时通过风扇电动机的电流大小；
（2）电风扇工作时，转化为机械能和内能的功率以及电动机的效率；
（3）若接上电源后，扇叶被卡住，不能转动，此时通过电动机的电流多大？电动机消耗的电功率和发热功率各是多大？
【考点】电功、电功率．
【分析】（1）根据功率P=UI可以求得电动机的电流的大小；
（2）由P热=I2r可以求得转化为内能的功率的大小，再由P机=P﹣P热可以求得转化为机械能的功率，根据η=×100%求解机械的效率；
（3）扇叶被卡住，变为纯电阻，电功等于电热．
【解答】解：（1）正常工作时通过电动机的电流大小：I== A=0.3 A．
（2）转化为内能的功率：P热=I2r=0.32×20 W=1.8 W．
转化为机械能的功率：P机=P﹣P热=（66﹣1.8）W=64.2 W．
电动机的效率：η=×100%=×100%≈97.3%．
（3）当电风扇不转动时，电能全部转化为内能，电动机相当于纯电阻用电器，根据欧姆定律，有：I′== A=11 A，
电动机消耗的功率P′等于其发热功率P热′，所以：P′=P热′=U2/r=W=2420W．
此时电动机可能会被烧毁；
答：（1）电风扇正常工作时通过风扇电动机的电流大小为0.3A；
（2）电风扇工作时，转化为机械能的功率为64.2W，转化为内能的功率为1.8W，电动机的效率为97.3%；
（3）若接上电源后，扇叶被卡住，不能转动，此时通过电动机的电流为11A，电动机消耗的电功率和发热功率均为2420W．

17．如图所示，电源电动势为E，内阻r=R，定值电阻R1和R2的阻值均为R．平行板电容器接在R2两端，两极板长度和距离均为d，足够大屏幕与电容器右端距离为d，OO1为电容器中心轴线．一个不计重力、质量为m、电荷量为q的带正电粒子从O点以一定的初速度沿OO1方向射入电场，离开电场时的位置与电容器下极板的距离为．
（1）求粒子射入电场时的初速度大小．
（2）若将平行板电容器沿竖直中线等分为两部分后均并联在R2两端．左半部分不动，右半部分向右平移，求粒子打在屏幕上的位置与OO1的距离．
（3）若将平行板电容器沿竖直中线等分为两部分后均并联在R2两端，将右半部分向右平移x，求粒子打在屏幕上的位置与OO1的最小距离．

【考点】带电粒子在匀强电场中的运动；闭合电路的欧姆定律．
【分析】（1）根据闭合电路的欧姆定律求电容器两端电压，根据类平抛运动知识求粒子射入电场时的初速度大小；
（2）根据类平抛运动知识求粒子射出电场的侧向距离，在根据几何知识求粒子打在屏幕上的位置与OO1的距离；
（3）由解出的偏移距离表达式讨论可得粒子打在屏幕上的位置与OO1的最小距离．
【解答】解：（1）由闭合电路欧姆定律得电容器两端电压为：U=
设粒子射入电场的初速度为v0，在平行板间做类平抛运动
有E0=，a=，d=v0t，y=
由y=联立解得：v0=．
（2）设没有平移时，粒子离开电场时速度与水平方向夹角为θ1，速度反向延长线过水平位移中点，有tanθ1=
平移后，粒子在左半部分电场中运动的水平位移减半，则运动时间减半，由y=得，粒子在左半部分电场中侧移的距离y1=
设粒子离开左侧电场时速度与水平方向夹角为θ2，有tanθ2=
粒子离开左侧电场后做匀速运动，侧移距离y2=tanθ2=
粒子在两电场中的合轨迹不变，故粒子从O点到离开右侧电场时侧移距离y3=+y2=
粒子打在屏幕上位置与OO1的距离为y总=y3+（d﹣）tanθ1=．
（3）粒子能从右侧电场射出，有xtanθ2≤，得x≤d
粒子打在屏幕上位置与OO1的距离为y′=+xtanθ2+（d﹣x）tanθ1=
当x=d时，y′最小，得y′min=．
答：（1）粒子射入电场时的初速度大小为；
（2）粒子打在屏幕上的位置与OO1的距离为；
（3）粒子打在屏幕上的位置与OO1的最小距离为．
