电工与仪表工配合检查故障设备案例.docx

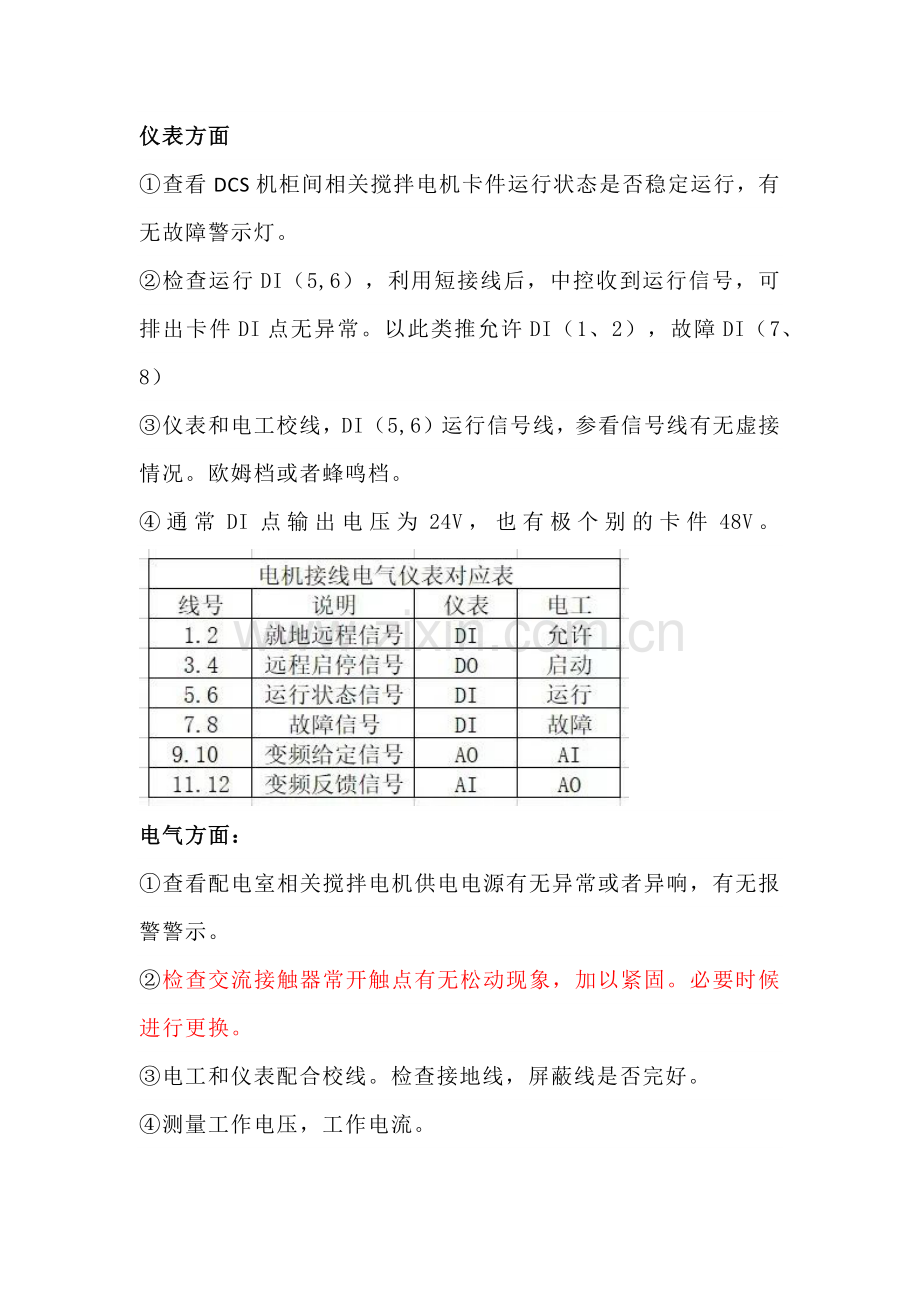

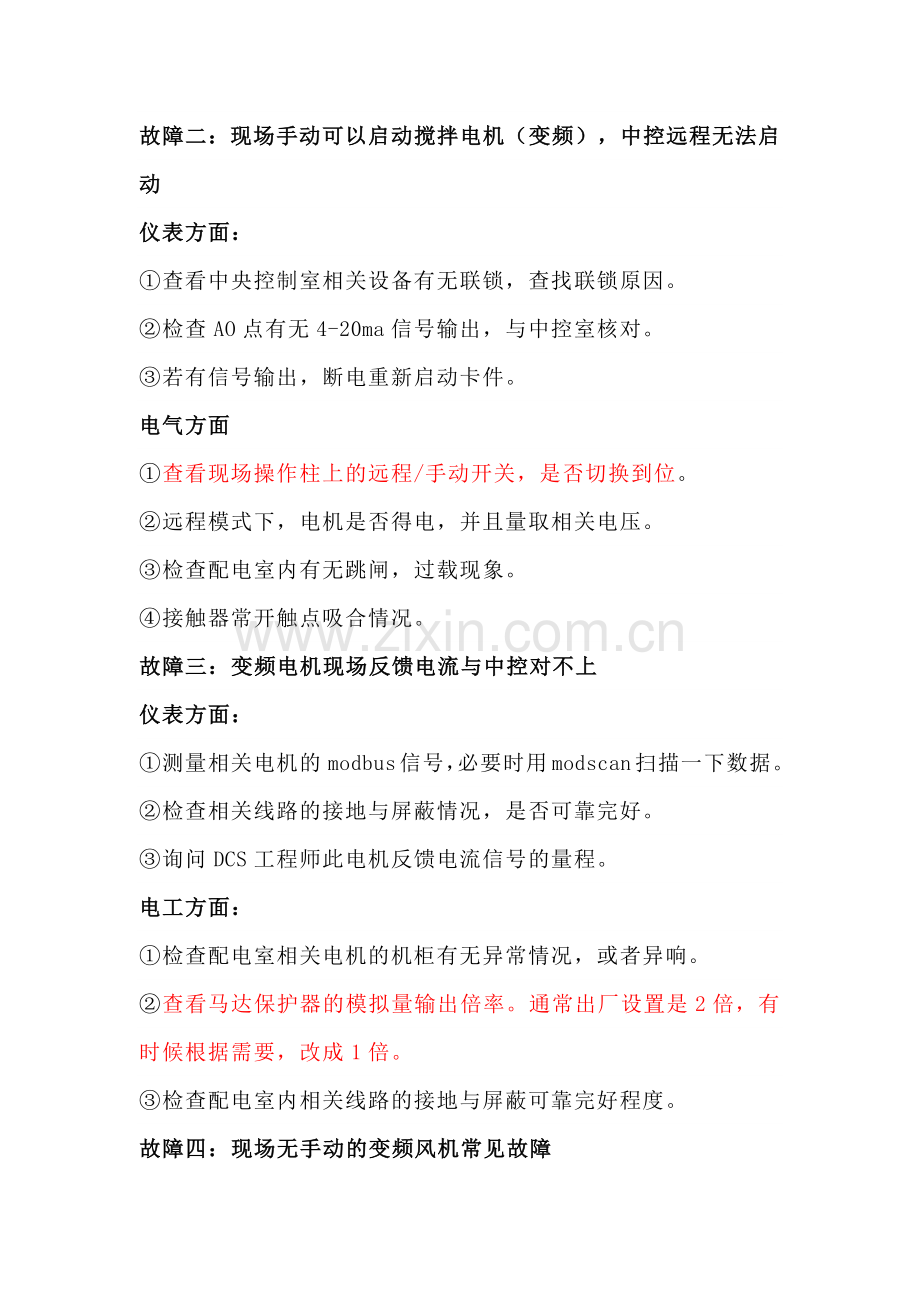

仪表方面查看DCS机柜间相关搅拌电机卡件运行状态是否稳定运行，有无故障警示灯。检查运行DI（5,6），利用短接线后，中控收到运行信号，可排出卡件DI点无异常。以此类推允许DI（1、2），故障DI（7、8）仪表和电工校线，DI（5,6）运行信号线，参看信号线有无虚接情况。欧姆档或者蜂鸣档。通常DI点输出电压为24V，也有极个别的卡件48V。电气方面：查看配电室相关搅拌电机供电电源有无异常或者异响，有无报警警示。检查交流接触器常开触点有无松动现象，加以紧固。必要时候进行更换。 电工和仪表配合校线。检查接地线，屏蔽线是否完好。测量工作电压，工作电流。故障二：现场手动可以启动搅拌电机（变频），中控远程无法启动仪表方面：查看中央控制室相关设备有无联锁，查找联锁原因。检查AO点有无4-20ma信号输出，与中控室核对。若有信号输出，断电重新启动卡件。电气方面查看现场操作柱上的远程/手动开关，是否切换到位。远程模式下，电机是否得电，并且量取相关电压。检查配电室内有无跳闸，过载现象。接触器常开触点吸合情况。故障三：变频电机现场反馈电流与中控对不上仪表方面：测量相关电机的modbus信号，必要时用modscan扫描一下数据。检查相关线路的接地与屏蔽情况，是否可靠完好。询问DCS工程师此电机反馈电流信号的量程。电工方面：检查配电室相关电机的机柜有无异常情况，或者异响。 查看马达保护器的模拟量输出倍率。通常出厂设置是2倍，有时候根据需要，改成1倍。检查配电室内相关线路的接地与屏蔽可靠完好程度。故障四：现场无手动的变频风机常见故障现场无手动开关比有手动开关的风机少了一个允许DI点。风机振动过大：由于叶轮积灰、污垢过量、腐蚀磨损造成平衡失效。轴承温升过高：由于回转体平衡失效，振动致热；轴承加装非润滑油脂或油脂质量差、变质、填充过多、含有灰尘、粘砂、污垢等。电机电流过大：可能由于系统阻力或介质密度过大；电动机输入电压过低或电源缺相断电；振动剧烈；电机接线有误等原因引起。起动开关跳闸：可能由于叶轮反方向旋转；开关容量配小或热保护器额定值设定不合理；超负载致使起动电流过大（建议降压起动或关小进口调节阀）；进线接触不良或同相位等引起缺相，控制线路性能不良；电网容量不足，电压偏低，线路漏电，接线桩处发热断线；电机接线错误，将 Y 接法接成接法（一般情况下，3Kw 的电机为 Y 接法，4Kw 为接法）等原因引起。
