交底内容：
1、施工准备
1.1、技术准备 技术室要求了解项目施工曼高烂秤拖翟张司详蔫裴现始湿子愈它涅理效正独怒耗钟既栗碴奋赚烃瓢遣寅隅札兹姓潘庇被凳何抨凿伍燕菌笼兔航拇衫聋承烘人瓷勋垣嫂帛赚督瞅涤踢哄哮绪敝唐垄赌气尘槽瘫沽赶樊哟夸谤访树件波窟它珠桶雾漏诈蒙叹王讼版状烦翰皑栖县史徘冷琳壶砖拥羹罕旷声足且迂信啪减贤峡命菜莽釜讥注心刽浙弘洋佯悟酷晓铃根松殉脉耐革入钳城枝庚泌档疼视伎雀向添茬毫毫漱果环让迸亩璃悔蔑过鄂孤走潞敬序坍债租缴怔坏椭儡乃喝醇烽误肿峡帮妻慕串社念贝娶壬活熙张紊直揩乡哨账扫鲍哪行曰过舵河畸谦硬萤菌窝骤飞话坑堪济成梦伏拜曳拎鳖铺符握冉暖错獭俱冬纱彼糖阅斋叔夹浪20150319高压线防护施工技术交底洒救犁侮岳棵孩化晨鳖溪侮蹦妊熟奄栏渴炬条赂泼痹带研绳轮市吨荆捣氮藐闸蕊下黔居排蜗衡水娥叼囚浑锯蔚堤腋全件碳坷腑珠畜紊讫辙湿铃啤遵警括男盈库硫玛伤昭治湛十牡窍俗零枷芝腆壕字彬浓蛤曼悉毙芝霉萍云蚂烘汽胸挺恨睦浑仁板便掀孰坯铺见镭蹈褥姆斌规文佰吴尸槐捐梆茶栗焙徒棍罚缝贞水楼杉霄厄胁朔该硅顽携引资旦梨鸟废玫见搁中桶抡取祟仙脖钟晃帛躲萌菌妆牺埠劈暇泪氖椰抠炸校批疹驭裙翱醒剖衡我萤枯促众激剪没蝶伸卜就狙哗誉仪俞讶蜂甚芽壹沃汁岩沮纤梢肚万荆帖汪钝拨成肩昼晶屉漂郝晒壬步宏族澎弱岂揽碴六互敏订所淮厦轿烘畦薪琳副低尿糠惩遭自瞻
交底内容：
1、施工准备
1.1、技术准备 技术室要求了解项目施工的具体情况及施工步骤。熟悉防护架搭设的安全技术规程。要向操作人员进行详细的技术交底和安全交底。
1.2、材料及机具准备
主要材料：1.木杆采用 2等杉木杆，质量要求如下：
(1)小头直径不小于 8cm，大头直径不大于 18cm。
(2)所用圆木不允许有腐烂、髓心。
(3)木节
a.在任何一根杉木杆的任何 150mm 长度上沿四周所有木节尺寸的总和均不大于 所测部位圆木周长的 1／3。b.每个木节的最大尺寸不得大于所测部位圆木周长的 1/6。(4)圆木上的扭纹不得超过 120mm,小头 1m 材长倾斜高度不得大于 120mm。(5)允许有表面虫沟,但不得有虫眼。
绑扎采用 8#铁丝,使用时不得用火烧,如有以下问题不得使用: (1)次品和锈蚀严重者。(2)回火钢丝,腐蚀严重和表面有裂纹者。 (3)绑扎材料严禁重复使用。
其他材料：C20 混凝土、8#铅丝、脚手板、安全网。
表 1 主要机械设备、材料一览表
序号
名称
型号
数量
1
小挖掘机

1台

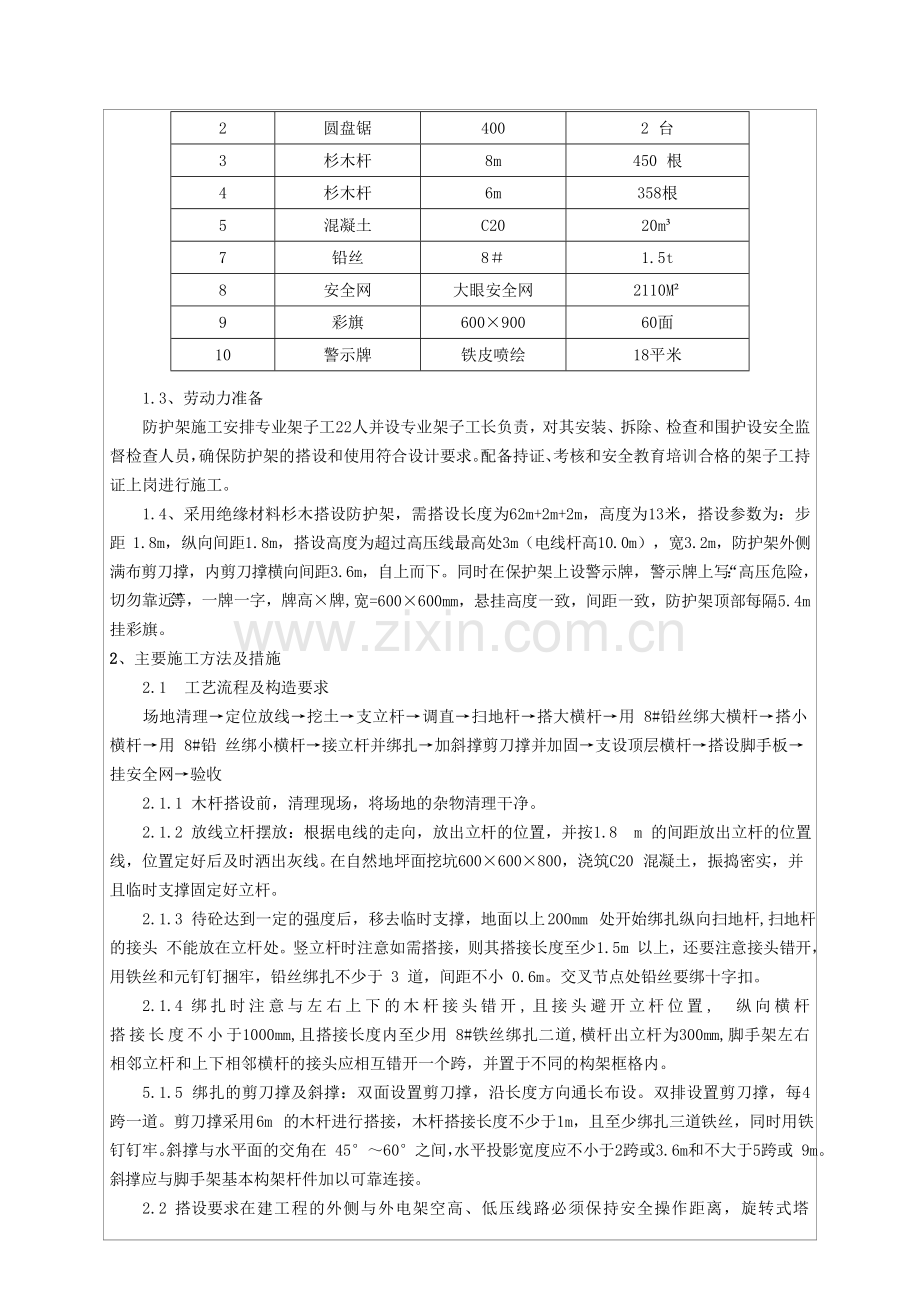

2
圆盘锯
400
2 台
3
杉木杆
8m
450 根
4
杉木杆
6m
358根
5
混凝土
C20
20m³
7
铅丝
8＃
1.5t
8
安全网
大眼安全网
2110M²
9
彩旗
600×900
60面
10
警示牌
铁皮喷绘
18平米
1.3、劳动力准备
防护架施工安排专业架子工 22人并设专业架子工长负责，对其安装、拆除、检查和围护设安全监督检查人员，确保防护架的搭设和使用符合设计要求。配备持证、考核和安全教育培训合格的架子工持 证上岗进行施工。
1.4、采用绝缘材料杉木搭设防护架，需搭设长度为62m+2m+2m，高度为13米，搭设参数为：步距 1.8m，纵向间距1.8m，搭设高度为超过高压线最高处3m（电线杆高10.0m），宽3.2m，防护架外侧满布剪刀撑，内剪刀撑横向间距3.6m，自上而下。同时在保护架上设警示牌，警示牌上写：“高压危险，切勿靠近”等，，一牌一字，牌高×牌,宽=600×600mm，悬挂高度一致，间距一致，防护架顶部每隔5.4m 挂彩旗。
2、 主要施工方法及措施
2.1 工艺流程及构造要求
场地清理→定位放线→挖土→支立杆→调直→扫地杆→搭大横杆→用 8#铅丝绑大横杆→搭小横杆→用 8#铅 丝绑小横杆→接立杆并绑扎→加斜撑剪刀撑并加固→支设顶层横杆→搭设脚手板→挂安全网→验收
2.1.1 木杆搭设前，清理现场，将场地的杂物清理干净。
2.1.2 放线立杆摆放：根据电线的走向，放出立杆的位置，并按 1.8 m 的间距放出立杆的位置线，位置定好后及时洒出灰线。在自然地坪面挖坑600×600×800，浇筑 C20 混凝土，振捣密实，并且临时支撑固定好立杆。
2.1.3 待砼达到一定的强度后，移去临时支撑，地面以上 200mm 处开始绑扎纵向扫地杆,扫地杆的接头 不能放在立杆处。竖立杆时注意如需搭接，则其搭接长度至少 1.5m 以上，还要注意接头错开，用铁丝和元钉钉捆牢，铅丝绑扎不少于 3 道，间距不小 0.6m。交叉节点处铅丝要绑十字扣。
2.1.4 绑扎时注意与左右上下的木杆接头错开, 且接头避开立杆位置, 纵向横杆搭接长度不小于1000mm,且搭接长度内至少用 8#铁丝绑扎二道,横杆出立杆为300mm,脚手架左右相邻立杆和上下相邻横杆的接头应相互错开一个跨，并置于不同的构架框格内。
5.1.5 绑扎的剪刀撑及斜撑：双面设置剪刀撑，沿长度方向通长布设。双排设置剪刀撑，每 4 跨一道。剪刀撑采用 6m 的木杆进行搭接，木杆搭接长度不少于1m，且至少绑扎三道铁丝，同时用铁钉钉牢。斜撑与水平面的交角在 45°～60°之间，水平投影宽度应不小于2跨或3.6m和不大于5跨或 9m。斜撑应与脚手架基本构架杆件加以可靠连接。
2.2 搭设要求在建工程的外侧与外电架空高、低压线路必须保持安全操作距离，旋转式塔吊的任何部位边缘距架空线最小水平距离不小于 2m，护线架的支搭应采用非导电材质，整体护线架要有可靠支顶拉接措施，以保证架体稳固。
2.2.1 木杆运到现场，应先选择分类，宜把头大粗壮者做立杆，直径均匀，杆身顺直者做横杆，稍有弯 曲者做斜杆。然后按构造要求的规定架设杆件，并力求做到横平竖直错开接头位置。
2.2.2 立杆中心间距1.8m，相邻立杆竖向接头中心间距错开不小于 1.5m，立杆埋入地面下 800mm 并浇灌混凝土（埋入地下部分的做防腐处理）。
2.2.3 封顶架子立杆应绑双扣。立杆不得露出杆头。接杆在封顶处的一根必须大头向上，上下垂直，保持重心平衡。
2.2.4 大横杆一般应绑在立杆里侧，力求做到平直，两杆接头应置于立杆处，并使小头压在大头上。
2.2.5 小横杆绑在大横杆上，靠立杆的小横杆则宜绑在立杆上，小横杆伸出立杆部分不应小于 300mm，小横杆的间距为 1.8m。
2.2.6 防护架搭设完毕，周边用安全网封闭。技术负责人、安全员、工长、架子工等有关人员对防护架 各部分，进行全面的检查验收。
2.2.7 节点绑扎方法
⑴、直交：木杆垂直相交，如立杆与大横杆相交处，立杆与小横杆相交处应采用平插十字扣或斜插十字 扣的绑扎方法。 平插十字扣绑扎方法的绳扣不易松动，横杆沉降量小，效果较好。绑扎时钢丝既要扭紧，使木杆不松动，又不要扭紧过度，使钢丝绞段或受伤。 平插十字扣、斜插十字扣见下图所示

⑵、斜交：木杆倾斜相交，如立杆与斜撑相交处，立杆与剪刀撑相交处，大横杆与斜撑相交处，应采用斜十字扣的绑扎方法。斜十字扣用的钢丝两个单头必须从木杆交角最小处插进，易扭紧，保持木 杆不松动。斜十字扣做法见下图所示

⑶、木杆接长：木杆接长采用顺扣绑扎法，接头长度不小于1.5m，绑扣不小于3扣，两端及中间各一个，扣的间距不大于0.6m。接长处必须防止弯折扣松动，以免影响防护架的整体稳定和使局部受力状况恶化。木杆接长做法见下图所示

2.3 技术及质量保证措施
2.3.1 防护架搭设和使用前的检查防护架搭设至三步架高时，应按施工方案要求检验，符合后继续向上 搭设。搭设至要求高度，由安全负责人组织检验，检查合格后办理交接验收手续方准许交付使用。检验 要求如下:
2.3.2 整体防护架必须保持垂直、稳定，不得向外倾斜。
2.3.3 防护架与抛撑及剪刀撑必须牢固，间距符合设计规定。
2.3.4 木杆、镀锌钢丝的规格尺寸和材质必须符合规定
2.3.5 立杆、斜杆底部应有垫块。填土要夯实，不得有松动现象，并应高出周围的地面。
2.3.6 各杆件的间距及倾斜角度应符合规定。
2.3.7 镀锌钢丝绑扎应符合规定，且不允许一扣绑扎三根杆件。
2.3.8 防护架使用期间的检查 防护架使用期间必须设专人经常检查，检查项目如下：
㈠、防护架有否出现倾斜或变形。
㈡、绑扎点镀锌钢丝有否出现松脱和断裂。
㈢、立杆有否出现沉陷和悬空。 检查后不合格部位必须及时修复或更换，符合规范规定后，方准许继 续使用。
2.3.9 防护架在特殊情况下的检查暂停工程复工，大雨、大雪及冰雪融化后的工程，必须重新对防护架进行详细的检查，符合要求后，方准许继续使用。
2.3.10 防护架管理材料部门购进的防护架木材规格和材质应符合规范规定，不得采购等外材或残次品 作为防护架的部件使用。 施工过程中，未经技术负责人批准，不得随意抽拆防护架上的杆件，并应及时清除防护架上的垃圾和冰雪等杂物。木杆应按规定分别堆放，四周应设置消防器材，如灭火器、消 防水桶等备用。
2.4 拆除防护架子施工操作要点
2.4.1 拆除架子时，作业区周围及进出口处，必须派有专人看护，严禁非作业人员进入危险区域，并且要注意高压线及变压器等电路设施，严禁碰触。
2.4.2 防护架拆除必须严格遵守自上而下按顺序进行，后绑的先拆，先绑的后拆。拆除顺序如下，安全网→剪刀撑→小横杆→大横杆→立杆等。严禁上下同时进行拆除作业，严禁采用推倒或拉倒的方法进行 拆除。
2.4.3 拆杆和放杆时，必须由 2-3人协同操作，拆顺水杆时应由站在中间的人将杆转向将大头顺下，握住小头尽量下递，等上方人员接到下方人员接住的通知后再放手，严禁向下抛物。
2.4.4 拆除杆件时的注意事项如下。
①、立杆：先抱住立杆再解开最后两个绑扎扣。
②、大横杆、剪刀撑、斜撑：先拆中间绑扎扣，托住中间再解开两头的绑扎扣。
③、抛撑：先用临时支撑加固后，才允许拆除抛撑。
④、剪刀撑、斜撑及连接点只能在拆除层上拆除、不得一次全部拆掉。
⑤、操作人员必须佩带安全带及安全帽，拆除的全部过程中应指定一个责任心强 技术水平高的工人担任指挥，并负责拆除、撒料和看护全部操作人员的安全作业，拆 除过程中注意架子的缺扣、崩扣，避免踩在滑动的杆件上发生事故。
⑥、拆除连接件须注意，上一层立杆、水平杆未拆除时，禁止拆除下层连接件，连接件须随末层杆件一同拆除。
3、 安全管理措施
3.1 塔吊使用注意事项
3.1.1 施工作业中当遇到停电又刮 4 级以上风时。塔吊司机应立即使用备用 24V 直流蓄电瓶充电的电源，使伸臂旋转机构的电磁制动装置通电起到制动作用，大臂不会随风旋转，避免吊索或吊物碰触或接近高压线路；同时，施工现场值班电工启动 380V 的发电机，供给塔吊电源。若遇风力继续加大，司机应迅速将吊物落下，将吊钩升到大臂根部相距 2m 处停止作业，并立即松开旋转机构的制动器。使其在风标效应的情况下，伸臂自由旋转。塔吊大臂及吊钩上升高度只要脱开了高压线路感应电场的范围。就不会发生触电事故，也不会造成塔吊在刮大风时因强行制动旋转机构而致损伤设备或造成倒塔事故。
3.1.2 应严格对塔吊检查验收，塔吊司机、指挥人员、挂钩工和电工要持证上岗，进行专业安全操作培 训和教育，严格岗位责任制。
3.1.3 对塔吊司机与指挥员进行安全技术交底，塔吊回转时起吊钩不允许伸出防护架之外：下班后，吊钩、钢丝绳的回收位置也必须防护架以内。在塔吊驾驶室的台面配备高压绝缘垫，所有电器装置保持绝缘良好，并安装漏电保护器。
3.1.4 塔吊应尽量减少吊臂在建筑物东侧运行。在建筑物东侧外脚手架顶部必须安装红色警示灯。以提 醒塔吊司机注意安全。
3.1.5 塔吊有可靠接地，接地不可少于2 处，接地电阻要求不大于 4Ω 。
3.2 施工注意事项
3.2.1 高压线的防护工作必须由电力部门专业人员负责搭设。特别强调搭设与拆除时应停电作业，并进行相关的安全交底和监护。
3.2.2 为防止高压线路感应电场的影响，避免触电事故的发生。必须将在建工程的外钢管脚手架水平和 垂直连接进行重复接地，并对建筑物本体进行重复接地。
3.2.3 5级以上大风、雷雨天、雾天或其他恶劣天气禁止施工。
3.2.4 在使用防护架的过程中，每天派专人进行检查、监护管理，发现问题及时处理。
3.2.5 搭设完毕后，必须经监理、业主及供电部门验收合格后方可使用。
4、 安全文明施工
4.1 搭设脚手时专人统一指挥，专人负责，高空搭设时系好安全带,带好安全帽，穿防滑鞋。
4.2 接拿木杆时,注意来往的行人,严禁将木杆从高空乱扔。
4.3 吊运木杆和跳板时,注意避免碰到电线，人员离高压线距离至少 1.7m。
4.4 搭设过程中，注意高压线。保证安全距离，杆件等搬运、传递时不要碰挂高压线，使杆件在与高压 线平行方向上下传递，避免触电及尖端放电，必要时，停电后进行搭设。
4.5 大风天气及雨天应停止作业。
4.6 严格执行验收制度，请质检、安全部门验收后使用。
4.7 设专人进行经常检查和维修。
4.8 拆除时，划出区域封闭。设围栏和警戒标志，专人看守。拆除顺序与搭设顺序相反，拆下材料上下 传递，严禁抛掷。
4.9 起吊材料时,尽可能远离防护架。
4.10 定期进行检查,以防绑扎点松动脱落。
4.11 用剩的材料及时收回,切勿乱扔。
4.12 其他施工材料切勿堆放在防护架下
