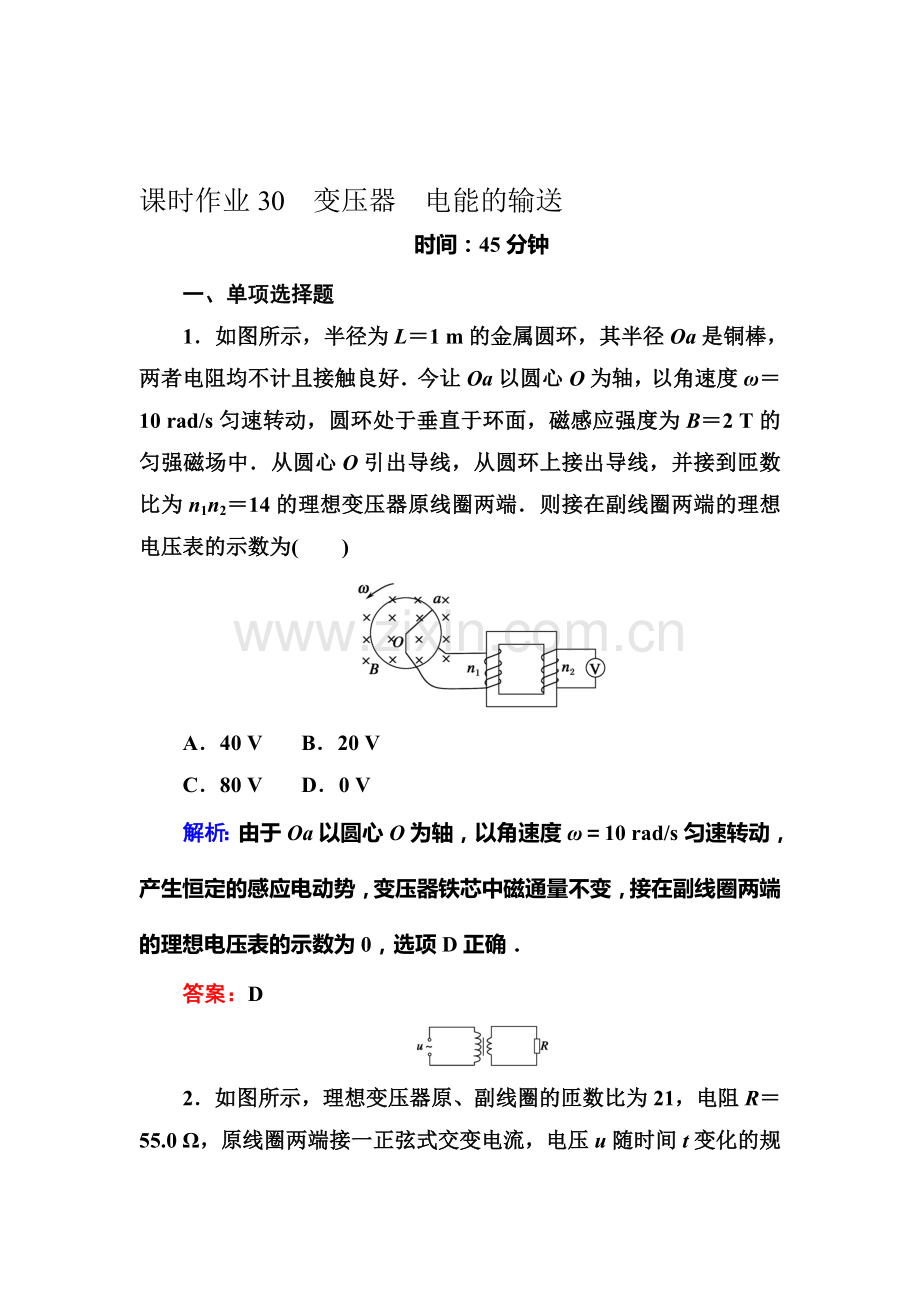

课时作业30　变压器　电能的输送
时间：45分钟
一、单项选择题
1．如图所示，半径为L＝1 m的金属圆环，其半径Oa是铜棒，两者电阻均不计且接触良好．今让Oa以圆心O为轴，以角速度ω＝10 rad/s匀速转动，圆环处于垂直于环面，磁感应强度为B＝2 T的匀强磁场中．从圆心O引出导线，从圆环上接出导线，并接到匝数比为n1n2＝14的理想变压器原线圈两端．则接在副线圈两端的理想电压表的示数为(　　)

A．40 V B．20 V
C．80 V D．0 V
解析：由于Oa以圆心O为轴，以角速度ω＝10 rad/s匀速转动，产生恒定的感应电动势，变压器铁芯中磁通量不变，接在副线圈两端的理想电压表的示数为0，选项D正确．
答案：D

2．如图所示，理想变压器原、副线圈的匝数比为21，电阻R＝55.0 Ω，原线圈两端接一正弦式交变电流，电压u随时间t变化的规律为u＝110sin20πt V，时间t的单位是s.那么，通过电阻R的电流有效值和频率分别为(　　)
A．1.0 A、20 Hz B. A、20 Hz
C. A、10 Hz D．1.0 A、10 Hz
解析：原线圈电压有效值为110 V，副线圈电压有效值为55 V，通过电阻R的电流有效值1.0 A，频率为10 Hz，选项D正确．
答案：D

3．一理想变压器原、副线圈匝数比n1n2＝115，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图所示，副线圈仅接入一个10 Ω的电阻，则(　　)
A．流过电阻的最大电流是20 A
B．与电阻并联的电压表的示数是141 V
C．变压器的输入功率是2.2×103 W
D．在交变电流变化的一个周期内，电阻产生的焦耳热是20 J
解析：由变压器变压公式，副线圈输出电压U＝100 V，输出电流I＝10 A，由欧姆定律可得流过电阻的最大电流是Im＝I＝10 A，选项A错误；由变压器变压公式，与电阻并联的电压表的示数是100 V，选项B错误；变压器输出功率P＝UI＝100×10 W＝1 000 W，变压器的输入功率是1 000 W，选项C错误；在交变电流变化的一个周期内，电阻产生的焦耳热是Q＝I2RT＝102×10×0.02 J＝20 J，选项D正确．
答案：D

4．如图所示，理想变压器原线圈输入电压u＝Umsinωt，副线圈电路中R0为定值电阻，R是滑动变阻器；V1和V2是理想电压表，示数分别是U1和U2，A1和A2是理想电流表，示数分别是I1和I2.下列说法正确的是(　　)
A．I1和I2表示电流的瞬时值
B．U1和U2表示电压的最大值
C．滑片P向下滑动过程中，U2不变、I1变小
D．滑片P向下滑动过程中，U2不变、I1变大
解析：I1和I2表示电流的有效值，U1和U2表示电压的有效值，选项A、B错误；滑片P向下滑动过程中，U2不变、I2变大、I1变大，选项C错误D正确．
答案：D
5．如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压及输电线的电阻均不变．在用电高峰期，随着发电厂输出功率的增大，下列说法正确的是(　　)

A．升压变压器的输出电压增大
B．降压变压器的输出电压增大
C．输电线上损耗的功率增大
D．输电线上损耗的功率占总功率的比例不变
解析：发电厂输出功率的增大，升压变压器的输出电压不变，由于输电线电流增大，输电线损失电压增大，降压变压器的输出电压减小，选项A、B错误，C正确；输电线上损耗的功率占总功率的比例增大，选项D错误．
答案：C
6．如图甲所示电路，理想变压器原线圈输入电压如图乙所示，副线圈电路中R0为定值电阻，R是滑动变阻器，C为耐压值为22 V的电容器，所有电表均为理想电表．下列说法正确的是 (　　)

A．副线圈两端电压的变化频率为0.5 Hz
B．电流表的示数表示电流的瞬时值
C．为保证电容器C不被击穿，原、副线圈匝数比应大于101
D．滑动片P向下移时，电流表A1和A2示数均增大
解析：变压器原、副线圈中交流电频率相等，根据图乙可知周期T＝2×10－2 s，频率f＝＝50 Hz，选项A错误；电流表、电压表的示数以及用电器所标的额定电压、额定电流等都是有效值，选项B错误；电容器的耐压值是22 V，即输出电压最大值不超过22 V，根据＝有≠，选项C错误；滑片向下移动时，滑动变阻器阻值变小，副线圈两端的总电阻变小，电流变大，即电流表A2示数变大，根据＝可知原线圈电流也增大，即电流表A1示数变大，选项D正确．
答案：D
二、多项选择题
7．在远距离输电中，当输电线的电阻和输送的电功率不变时，那么(　　)
A．输电线路上损失的电压与输送电流成正比
B．输送电压越高，输电线路上损失的电压越大
C．输电线路上损失的功率跟输送电压的平方成反比
D．输电线路上损失的功率跟输电线上的电流成正比
解析：输电线路上损失电压ΔU＝Ir，在r一定时，ΔU和I成正比．若U越高，I＝，I越小，那么ΔU越小．输电线路上损失的功率ΔP＝I2r，当P一定时，I＝，所以ΔP＝()2r，即ΔP和U的平方成反比，跟I的平方成正比，故A、C正确．
答案：AC
8．下图甲为理想变压器的示意图，其原、副线圈的匝数之比为41，电压表和电流表均为理想电表．若发电机向原线圈输入图乙所示的正弦交流电，图中RT为NTC型热敏电阻(阻值随温度升高而变小)，R1为定值电阻．下列说法中正确的是(　　)

A．交流电压u的表达式为u＝36sin50πt V
B．t＝0.01 s时，发电机线圈中穿过的磁通量最大
C．RT温度升高时，变压器的输入功率变小
D．RT温度升高时，电压表的示数不变，电流表的示数变大
解析：原线圈接的是题图乙所示的正弦交流电，由图知最大电压为36 V，周期为0.02 s，故角速度是ω＝100π rad/s，u＝36sin100πt V，故A错误．t＝0.01 s时，感应电动势为0，线圈处于中性面位置，发电机线圈中穿过的磁通量最大，B正确．RT温度升高时，副线圈中的总电阻减小，由于原、副线圈两端的电压均不变，故电压表示数不变，电流表的示数变大，故输出功率变大，理想变压器的输入、输出功率相等，故输入功率变大，C错误，D正确．
答案：BD
9．如图甲所示为一个小型电风扇的电路简图，其中理想变压器的原、副线圈匝数之比n1n2＝101，接线柱a、b接上一个正弦交变电源，电压随时间变化规律如图乙所示，输出端接有额定电压均为12 V的灯泡和风扇电动机，电动机线圈电阻r＝2 Ω.接通电源后，灯泡正常发光，风扇正常工作，则(　　)

A．电阻R两端的电压是10 V
B．通过风扇电动机的电流是6 A
C．通过灯泡的交流电频率是100 Hz
D．风扇突然卡住的瞬间，灯泡变暗
解析：据题图乙可知原线圈电压的有效值为220 V，周期为0.02 s，故其频率为50 Hz.由于理想变压器原、副线圈的电压跟匝数成正比，故副线圈两端的电压为22 V，又额定电压为12 V的灯泡正常发光，故电阻R两端的电压是10 V，A正确．风扇电动机不是纯电阻用电器，故风扇电动机线圈两端的电压小于12 V，通过风扇电动机的电流小于6 A，B错误．变压器不改变交流电的频率，故通过灯泡的交流电频率是50 Hz，C错误．风扇突然卡住的瞬间，风扇电动机线圈两端的电压增大，通过风扇的电流增大，则副线圈干路电流增大，R两端的电压增大，由于原、副线圈匝数不变，故副线圈两端的电压不变，加在灯泡两端的电压减小，灯泡变暗，D正确．
答案：AD
10．如图所示，理想变压器原、副线圈的匝数比为110，接线柱a、b接在电压为u＝22sin100πt(V)的交流电源上，R1为定值电阻，其阻值为100 Ω，R2为用半导体热敏材料制成的传感器．下列说法中正确的是(　　)

A．t＝ s时，a、b两点间电压的瞬时值为11 V
B．t＝ s时，电压表的读数为220 V
C．当温度升高时，电压表示数不变，电流表示数变大
D．在1分钟内电阻R1上产生的热量为2 904 J
解析：由u＝22sin100πt(V)知，t＝ s时，a、b两点间电压的瞬时值为11 V，A错误；电压表示数为有效值，根据＝可知，电压表示数U2＝·＝220 V，B正确；变压器输入电压决定输出电压，原副线圈匝数比不变，则输出电压不变，温度升高，R2变小，R1、R2并联，则总阻值也变小，输出电流变大，由＝可知输入电流也变大，C正确；电阻R1在1分钟内产生的热量Q＝t＝29 040 J，D错误．
答案：BC
三、非选择题
11.

如图所示，理想变压器有两个副线圈，L1、L2是两盏规格为“8 V,10 W”的灯泡，L3、L4是两盏规格为“6 V,12 W”的灯泡，当变压器的输入电压为U1＝220 V时，四盏灯泡恰好都能正常发光，如果原线圈的匝数n1＝1 100匝，求：
(1)副线圈n2、n3的匝数；
(2)电流表的读数．
解析：(1)由变压器原理可知
n1n2n3＝U1U2U3，
则n2＝n1＝×1 100匝＝40匝
n3＝n1＝×1 100匝＝60匝．
(2)由输入功率等于输出功率知I1U1＝P2＋P3＋P4＋…
即有I1＝＝ A＝0.2 A.
答案：(1)40匝　60匝　(2)0.2 A
12．某村在距村庄较远的地方修建了一座小型水电站，发电机输出功率为9 kW，输出电压为500 V，输电线的总电阻为10 Ω，允许线路损耗的功率为输出功率的4%，求：
(1)村民和村办小企业需要220 V电压时，求所用升压变压器和降压变压器的原、副线圈的匝数比各为多少；(不计变压器的损耗)
(2)若不用变压器而由发电机直接输送，村民和村办小企业得到的电压和功率各是多少．
解析：(1)建立如图所示的远距离输电模型，要求变压器原、副线圈的匝数比，先要知道原、副线圈两端的电压之比．本题可以以线路上损耗的功率为突破口，先求出输电线上的电流I线，再根据输出功率求出U2，然后再求出U3.

由线路损耗的功率P损＝IR线和P损＝4%P出可得
I线＝＝ A＝6 A
又因为P输出＝U2I线，所以
U2＝＝ V＝1 500 V
U3＝U2－I线R线＝(1 500－6×10) V＝1 440 V
根据理想变压器规律
＝＝＝
＝＝＝
所以升压变压器和降压变压器原、副线圈的匝数比分别是13和7211.
(2)若不用变压器而由发电机直接输送(模型如图所示)，由P输出＝UI线′可得

I线′＝＝ A＝18 A
所以线路损耗的功率
P线＝I线′2R线＝182×10 W＝3 240 W
用户得到的电压
U用户＝U－I线′R线＝(500－18×10) V＝320 V
用户得到的功率
P用户＝P输出－P线＝(9 000－3 240) W＝5 760 W.
答案：(1)13　7211　(2)320 V　5 760 W
