计算机组成原理形成性考核作业.doc

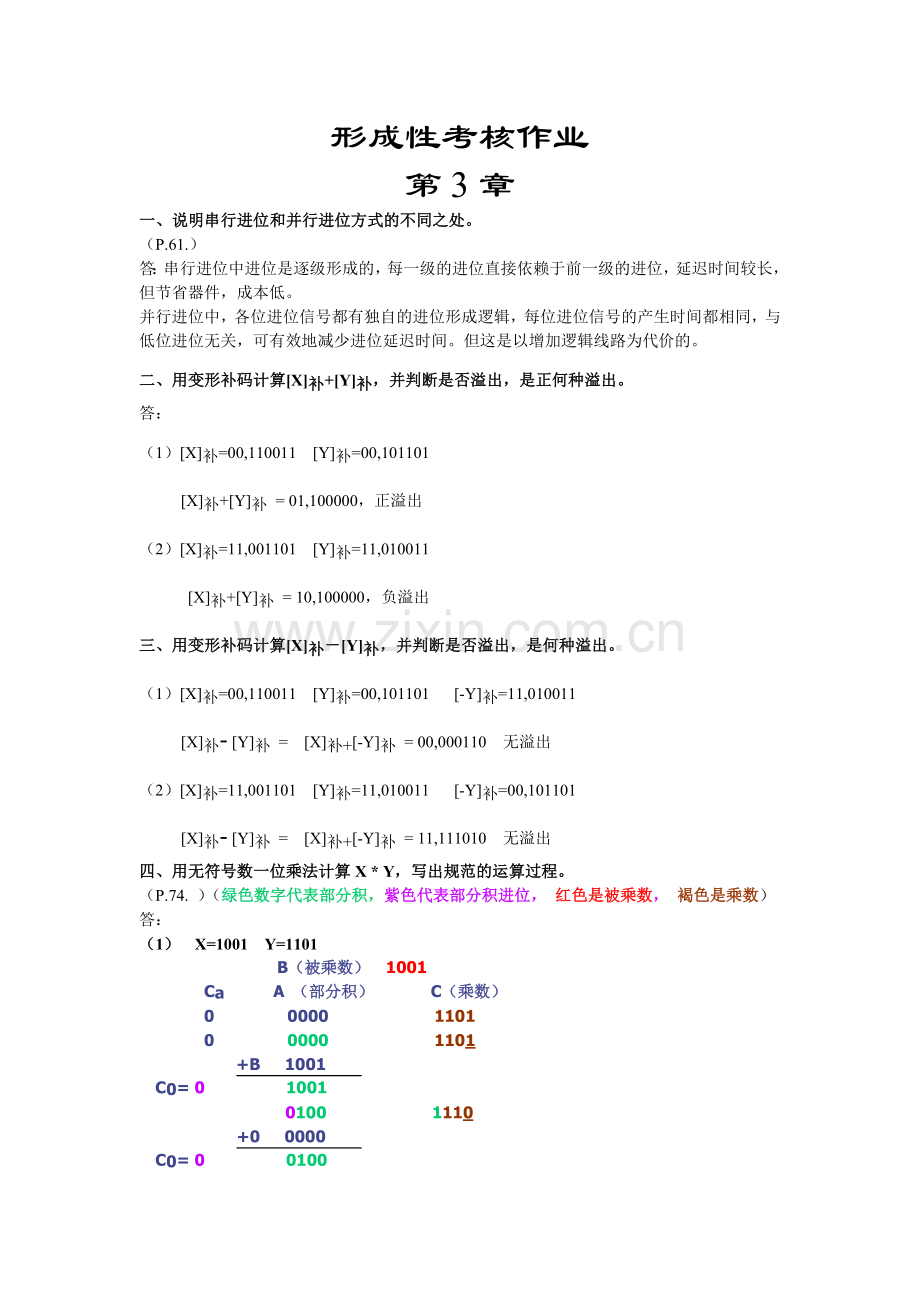

形成性考核作业第3章一、说明串行进位和并行进位方式的不同之处。 （P.61.）答：串行进位中进位是逐级形成的，每一级的进位直接依赖于前一级的进位，延迟时间较长，但节省器件，成本低。并行进位中，各位进位信号都有独自的进位形成逻辑，每位进位信号的产生时间都相同，与低位进位无关，可有效地减少进位延迟时间。但这是以增加逻辑线路为代价的。二、用变形补码计算X补+Y补，并判断是否溢出，是正何种溢出。答：（1）X补=00,110011 Y补=00,101101X补+Y补 = 01,100000，正溢出（2）X补=11,001101 Y补=11,010011X补+Y补 = 10,100000，负溢出三、用变形补码计算X补Y补，并判断是否溢出，是何种溢出。（1）X补=00,110011 Y补=00,101101 -Y补=11,010011X补- Y补 = X补+-Y补 = 00,000110 无溢出（2）X补=11,001101 Y补=11,010011 -Y补=00,101101X补- Y补 = X补+-Y补 = 11,111010 无溢出四、用无符号数一位乘法计算X * Y，写出规范的运算过程。（P.74. ）（绿色数字代表部分积，紫色代表部分积进位， 红色是被乘数， 褐色是乘数）答： （1） X=1001 Y=1101 B（被乘数） 1001 Ca A （部分积） C（乘数） 0 0000 1101 0 0000 1101 +B 1001 C0= 0 1001 0100 1110 +0 0000 C0= 0 0100 0010 0111 +B 1001 C0= 0 1011 0101 1011 +B 1001 C0= 0 1110 0111 0101X * Y =01110101五、用无符号数不恢复余数法求XY，写出运算过程，分别给出求得的尚和余数。（P.76. ）答： （红色是被除数， 褐色是除数）（1） X=00101001 Y=1011 B（除数） 01011 -B补=10101 A （被除数高位） C（被除数低位） 00010 1001 初始状态 - 00101 0010 A、C左移一位 +） -B 10101 减除数 A0 11010 0010 A0,商0,下步左移后+B - 10100 0100 A、C左移一位 +） +B 01011 加除数 A0 11111 0100 A0,商0,下步左移后+B 0 01001 1001 A0,商1,下步左移后-B 0 01000 0011 A0,商1 余数 商六、说明什么是组合逻辑控制器，微程序控制器，并解释有关的基本概念。（P.87. P.102. P.103.） 答：组合逻辑控制器是用逻辑门电路产生微命令的。每个微命令都需要一组逻辑门电路，根据相应的逻辑条件（如指令的操作码、寻址方式、时序信号等）产生该微命令。组合逻辑控制器一旦制造完成，这些逻辑电路之间的连接关系就固定了，不易改动，所以又称为硬连逻辑控制器。 微程序控制器是采用微程序控制方式来产生微命令。基本思想：（1）将机器指令分解为基本的微命令序列，用二进制代码表示这些微命令，并编成微指令，多条微指令再形成微程序。（2）一条微指令包含的微命令，控制实现一步（一个节拍）操作；若干条微指令组成的一小段微程序解释执行一条机器指令。组合逻辑控制器其速度主要取决于电路延迟，因此在高速计算机如RISC处理器和巨型机中，常采用这种速度较快的硬连控制方式，但组合逻辑控制器的逻辑形态不规则，设计效率低，检查调试难，一旦制造完成，这些逻辑电路之间的连接关系就固定了，不易改动。微程序控制方式，将程序技术引入到CPU的构成级，即像编制程序那样编制微命令序列，从而使设计规整化。它将存储结构因入CPU，只要修改所存储的代码即微命令信息，就可修改有关的功能与执行的方式。七、试说明模型机中下列寄存器的作用：通用寄存器、暂存器、IR、PC、MAR、MDR（P.78.） 答：通用寄存器：R0、R1、R2、R3 这是一组可编程访问，具有多种功能的寄存器。在指令系统中为这些寄存器分配了编号即寄存器地址，因此可编程指定使用某个寄存器。通用寄存器本身在逻辑上只具有接收信息、存储信息和发送信息的功能。但通过编程与运算部件的配合就可以实现多种功能。暂存器：暂存器有3个，C，D，Z。可以用来暂存从主存储器读出的数据，这个数据是不能存放在通用寄存器中，否则会破坏其原有的内容。指令系统中没有为暂存器分配编号，因此程序员不能编程访问它们，因而是透明的。IR：指令寄存器IR，用来存放当前正在执行的一条指令。当执行一条指令时，应先将指令从主存中读出到IR中。PS：程序状态字寄存器又称为标志寄存器，用来存放现行程序的运行状态和工作方式，其内容称为程序状态字PWS。MAR：地址寄存器MAR，用于存放CPU访问主存或I/O接口的地址。MDR：数据寄存器MDR，用于存放CPU访问主存或I/O接口之间传送的数据。八、写出下述指令的读取与执行流程：答：（1） MOV R0, R2FT0 PC MARFT1 M MDR IR, PC+1 PCET0 R2 R0（2） ADD R0, X(R1)FT0 PC MARFT1 M MDR IR, PC+1 PCST0 PC MARST1 M MDR D, PC+1 PCST2 D + R1 ZST3 Z MARST4 M MDR DET0 R0 ADD D ZET1 Z R0（3） JMP （R0）FT0 PC MARFT1 M MDR IR, PC+1 PCET0 R0 MARET1 M MDR PC第4章一、8086/8088 CPU中有哪些寄存器？各有什么作用？ （P.117.）答：8086/8088 CPU中有：通用寄存器: AX 累加寄存器 BX 基址寄存器 CX 计数寄存器 DX 数据寄存器 SP 堆栈指针寄存器 BP 基址指针寄存器 SI 源变址寄存器 DI 目的变址寄存器段寄存器: CS 代码段寄存器 DS 数据段寄存器 SS 堆栈段寄存器 ES 附加段寄存器控制寄存器: IP 指令指针 FLAGS 标志寄存器二、8086/8088 CPU中标志寄存器各标志位的含义。 （P.120.）答：8086/8088 CPU中设有一个16位标志寄存器FR，用来记录程序执行时的状态。FR中共有9个标志位。 0 CF：进位标志位 有进位（或借位）时，CF=1；否则置0 2 PF：奇偶标志位 低8位中含“1”的个数为偶数时， PF=1；否则置0 4 AF：辅助进位标志位 低字节中低4位有进位（或借位）时，AF=1；否则置0 6 ZF：零值标志位 结果各位全为“0”时，ZF=1 7 SF：符号标志位 结果最高位为1时，SF=1，否则置0 8 TF：单步标志位 设置TF=1时，CPU进入单步执行指令工作方式9 IF：中断标志位 设置IF=1时，允许CPU响应可屏蔽中断请求。 10 DF：方向标志位 DF=0时，执行串操作指令，SI或DI内容自动递增，否则递减。 11 OF：溢出标志位 运算结果超出补码表示数的范围 OF=1。三、在8086/8088 CPU中，分别进行下列8位二进制数的运算后，标志寄存器中OF，ZF，SF，CF的值各是多少？ （P.120. P.66.）答：(1) 10101011 + 010101011,0101011 + 0,1010101 10,0000000OF=0, 无溢出；ZF=1，结果各位为全0；SF=0，结果最高位为0；CF=1，有进位；（2）10110011 - 01100010 1,0110011- 0,1100010 0,1010001OF=0, 无溢出；ZF=0，结果各位不为全0；SF=0，结果最高位为0；CF=0，无借位；四、说明段基址与段基值的不同之处。 ( P.122. P.116.)答：8086/8088将1M字节的主存空间按需要划分为若干段（segment），每个段都由连续的字节单元组成，最大长度为64K字节。一个段起始单元的地址，称为段基址（segment base address）20位。8086/8088对段基址是有所限制的，不能起始于任意地址，要求其低4位必须为0(被16整除)。 在1M字节的地址空间中，可作为段基址的共有64K个，可表示如下： 00000H，00010H，00020H， ，FFFE0H，FFFF0H。段基址的高16位称为段基值（segment base value）。如：0000H，0001H，0002H， ，FFFEH，FFFFH。五、试分别说明下列各指令中源操作数和目的操作数使用的寻址方式。答：（1）ADD AX，0A51H 寄存器寻址, 立即寻址 ( P.128.) （2）MOV BL，DATA1 寄存器寻址, 直接寻址 ( P.129.) （3）PUSH ES 寄存器寻址 ( P.128.) （4）CLC （清进位标志） 寄存器寻址 ( P.128.) 六、指出下列各指令语句的语法是否有错，若有错，指明是什么错误。答：（1）MOV AL，0F5H 正确 （2）CMP AL，100H 错误，AL为8位，100H大于8位，类型不匹配。 （3）OR CH，CL 正确 （4）DEC CX，1 错误，逻辑非操作是单操作指令。( P.143.)七、假设（AX）=0A5C6H，（CX）=0F03H，则下述指令执行后，（AX）= ，（CF）= 。答：STC ；（P.408.）进位位置位，CF = 1，RCL AX，CL ；(AX)=0A5C6H =1010010111000110CL=03H 循环左移3次。CF=1(AX)= 0100101110001101 CF=1(AX)= 1001011100011011 CF=0(AX)= 0010111000110110 CF=1AND AH，CH ；（AH）=00101110 （CH）=00001111 （AH）=00001110 RCR AX，CL （AX）=0000111000110110循环右移3次。CF=1 (AX)= 1000011100011011 CF=0 (AX)= 0100001110001101 CF=1 (AX)= 1010000111000110=0B1C6H CF=1则指令执行后，（AX）= 0A1C6H ，（CF）= 1 。合同管理制度1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。2 规范性引用中华人民共和国合同法龙腾公司合同管理办法3 定义、符号、缩略语无4 职责4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。4.5 合同管理部门履行以下职责：4.5.1 建立健全合同管理办法并逐步完善规范；4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量；4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况；4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用；4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理；4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作；4.5.7 在总经理领导下，做好合同管理的其他工作，4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责：4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”；4.6.2 签订合同时，检查对方的有关证件，对合同文本内容依照法规进行检查，检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确，并提出补充及修改意见。重大问题应及时向有关领导报告，提出解决方案；4.6.3 对专业对口的合同统一编号、登记、建立台帐，分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作；4.6.4 工程技术部专职合同管理员负责收集整理各类合同，建立合同统计台帐，并负责
