辽宁省普兰店二十七中九年级 专题三 力学作图 人教新课标版

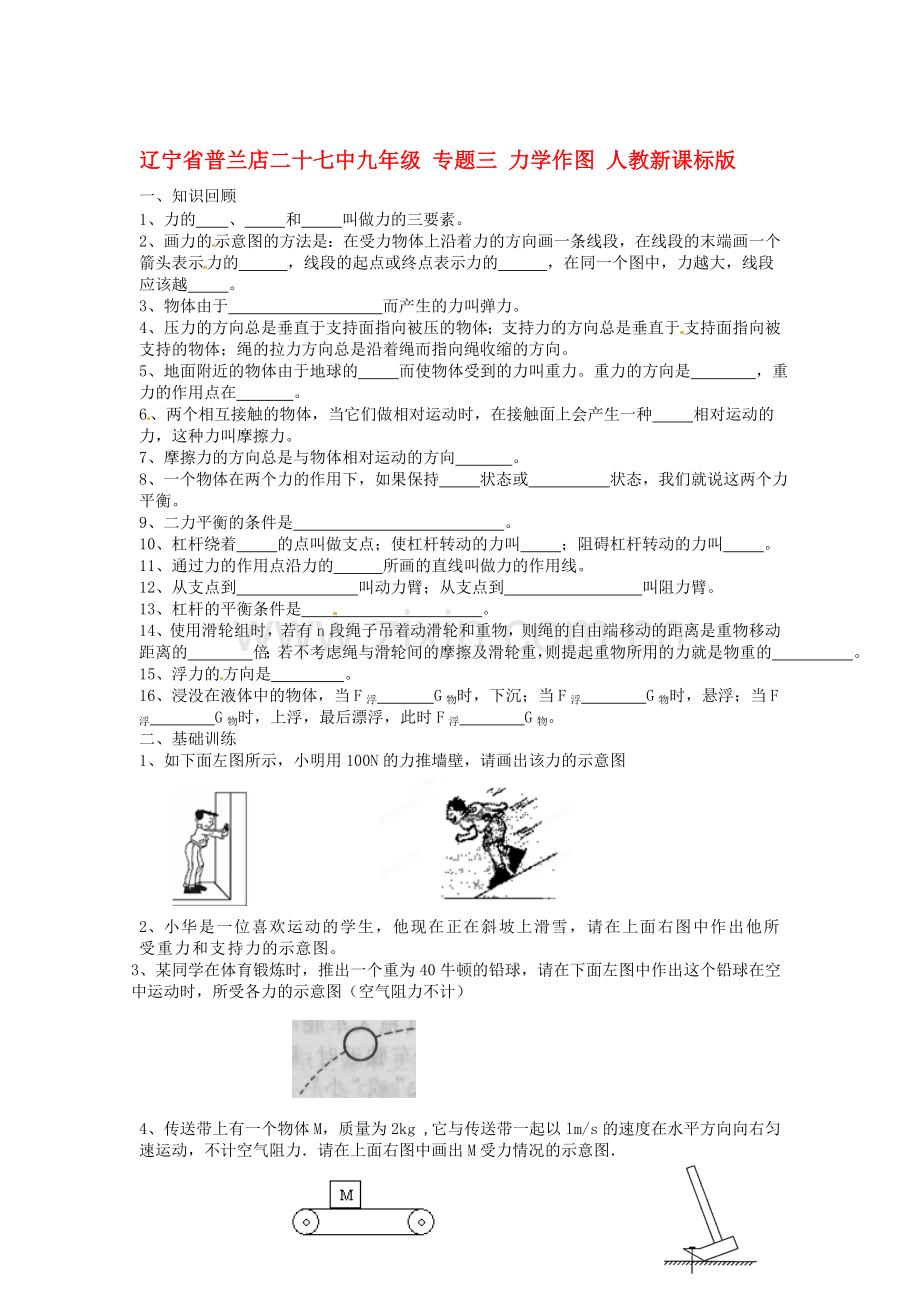

一、知识回顾
1、力的 、 和 叫做力的三要素。
2、画力的示意图的方法是：在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的 ，线段的起点或终点表示力的 ，在同一个图中，力越大，线段应该越 。
3、物体由于 而产生的力叫弹力。
4、压力的方向总是垂直于支持面指向被压的物体；支持力的方向总是垂直于支持面指向被支持的物体；绳的拉力方向总是沿着绳而指向绳收缩的方向。
5、地面附近的物体由于地球的 而使物体受到的力叫重力。重力的方向是 ，重力的作用点在 。
6、两个相互接触的物体，当它们做相对运动时，在接触面上会产生一种 相对运动的力，这种力叫摩擦力。
7、摩擦力的方向总是与物体相对运动的方向 。
8、一个物体在两个力的作用下，如果保持 状态或 状态，我们就说这两个力平衡。
9、二力平衡的条件是 。
10、杠杆绕着 的点叫做支点；使杠杆转动的力叫 ；阻碍杠杆转动的力叫 。
11、通过力的作用点沿力的 所画的直线叫做力的作用线。
12、从支点到 叫动力臂；从支点到 叫阻力臂。
13、杠杆的平衡条件是 。
14、使用滑轮组时，若有n段绳子吊着动滑轮和重物，则绳的自由端移动的距离是重物移动距离的 倍；若不考虑绳与滑轮间的摩擦及滑轮重，则提起重物所用的力就是物重的 。
15、浮力的方向是 。
16、浸没在液体中的物体，当F浮 G物时，下沉；当F浮 G物时，悬浮；当F浮 G物时，上浮，最后漂浮，此时F浮 G物。
二、基础训练
1、如下面左图所示，小明用100N的力推墙壁，请画出该力的示意图

2、小华是一位喜欢运动的学生，他现在正在斜坡上滑雪，请在上面右图中作出他所受重力和支持力的示意图。
3、某同学在体育锻炼时，推出一个重为40牛顿的铅球，请在下面左图中作出这个铅球在空中运动时，所受各力的示意图（空气阻力不计）

4、传送带上有一个物体M，质量为2kg ,它与传送带一起以lm/s的速度在水平方向向右匀速运动，不计空气阻力．请在上面右图中画出M受力情况的示意图．

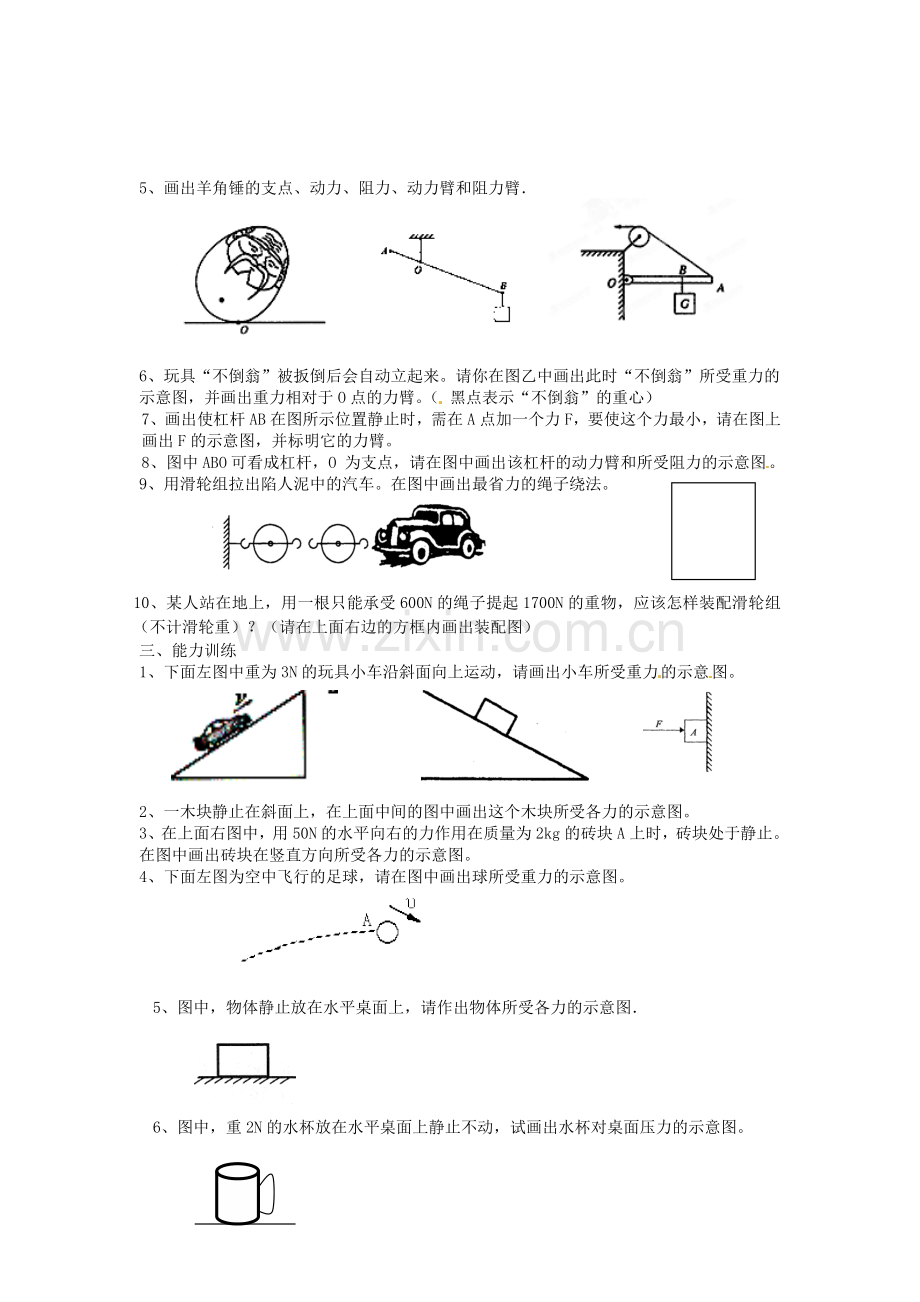

5、画出羊角锤的支点、动力、阻力、动力臂和阻力臂．

6、玩具“不倒翁”被扳倒后会自动立起来。请你在图乙中画出此时“不倒翁”所受重力的示意图，并画出重力相对于O点的力臂。（ 黑点表示“不倒翁”的重心）
7、画出使杠杆AB在图所示位置静止时，需在A点加一个力F，要使这个力最小，请在图上画出F的示意图，并标明它的力臂。
8、图中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
9、用滑轮组拉出陷人泥中的汽车。在图中画出最省力的绳子绕法。

10、某人站在地上，用一根只能承受600N的绳子提起1700N的重物，应该怎样装配滑轮组（不计滑轮重）？（请在上面右边的方框内画出装配图）
三、能力训练
1、下面左图中重为3N的玩具小车沿斜面向上运动，请画出小车所受重力的示意图。

2、一木块静止在斜面上，在上面中间的图中画出这个木块所受各力的示意图。
3、在上面右图中，用50N的水平向右的力作用在质量为2kg的砖块A上时，砖块处于静止。在图中画出砖块在竖直方向所受各力的示意图。
4、下面左图为空中飞行的足球，请在图中画出球所受重力的示意图。

5、图中，物体静止放在水平桌面上，请作出物体所受各力的示意图．

6、图中，重2N的水杯放在水平桌面上静止不动，试画出水杯对桌面压力的示意图。

M
7、如下面左图所示，在水平向右的2N拉力作用下,木块在水平桌面上向右作匀速直线运动，作出它受到的摩擦力的示意图.。

8、在上面中间的图中，电灯静止不动，画出电灯所受各力的示意图。
9、斜面上有一物体M，它受到的重力为60牛，它对斜面的压力为40牛，请在上面右图中画出这两个力的示意图。
10、在下面右图中,一个小球正在下沉，请用力的示意图画出木球所受到的各力。

11、上面中间的图为手拉小球做圆周运动，请在图中画出重4N的小球所受重力的示意图。
12、画出上面右图中斜面上小球所受重力的示意图
13、如图所示，试画出摆动的小球在A点时的受力示意图（不计空气阻力）。

14、如图所示，一根细绳把重为G的小球挂在墙上，试画出小球受力的示意图。
15、如图所示，一小球悬浮于盛水杯中，在图中画出小球所受各力的示意图。
16、、在水平地面上有一辆小车，甲用6 N的力水平向右推车；乙用9 N的力向右上方与水平面成30°角拉车，在上面的右图中作出这两个力的示意图。

17、在平直公路上匀速行驶的汽车受到了几对平衡力的作用，请你在上面中间的图中画出汽车受力的示意图。
18、上面右图是正在足球场上滚动的足球，请画出足球受力的示意图。
19、 作出下面左图中的闸刀使用中的两个力臂，并标明L1和L2。

20、在上面右图中画出抽水机手柄A点所受动力F1的力臂l1和B点所受阻力F2的示意图。
21、如下面左图所示，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．

22、古代护城河上安装的吊桥可以看成一个杠杆，，请你在图中画出动力臂L1。
23、下面右图中杠杆B点挂着重物G，若在A点施加一个最小的力F使杠杆平衡在图中的位置，请画出此力的示意图和力臂

24、用羊角锤拔木板上的钉子，请画出最省力的动力作用线和对应的动力臂。

物理专题三：力学作图
一、知识回顾
1、大小 方向 作用点 2、大小 方向 大3、地球的吸引4、5、吸引 竖直向下 重心心6、阻碍7、相反8、静止 匀速直线运动9、10、固定点 动力 阻力11、方向
12、动力作用线阻力作用线13、F1L1=F2L214、n 1/n15、竖直向上16、小于等于大于等于
