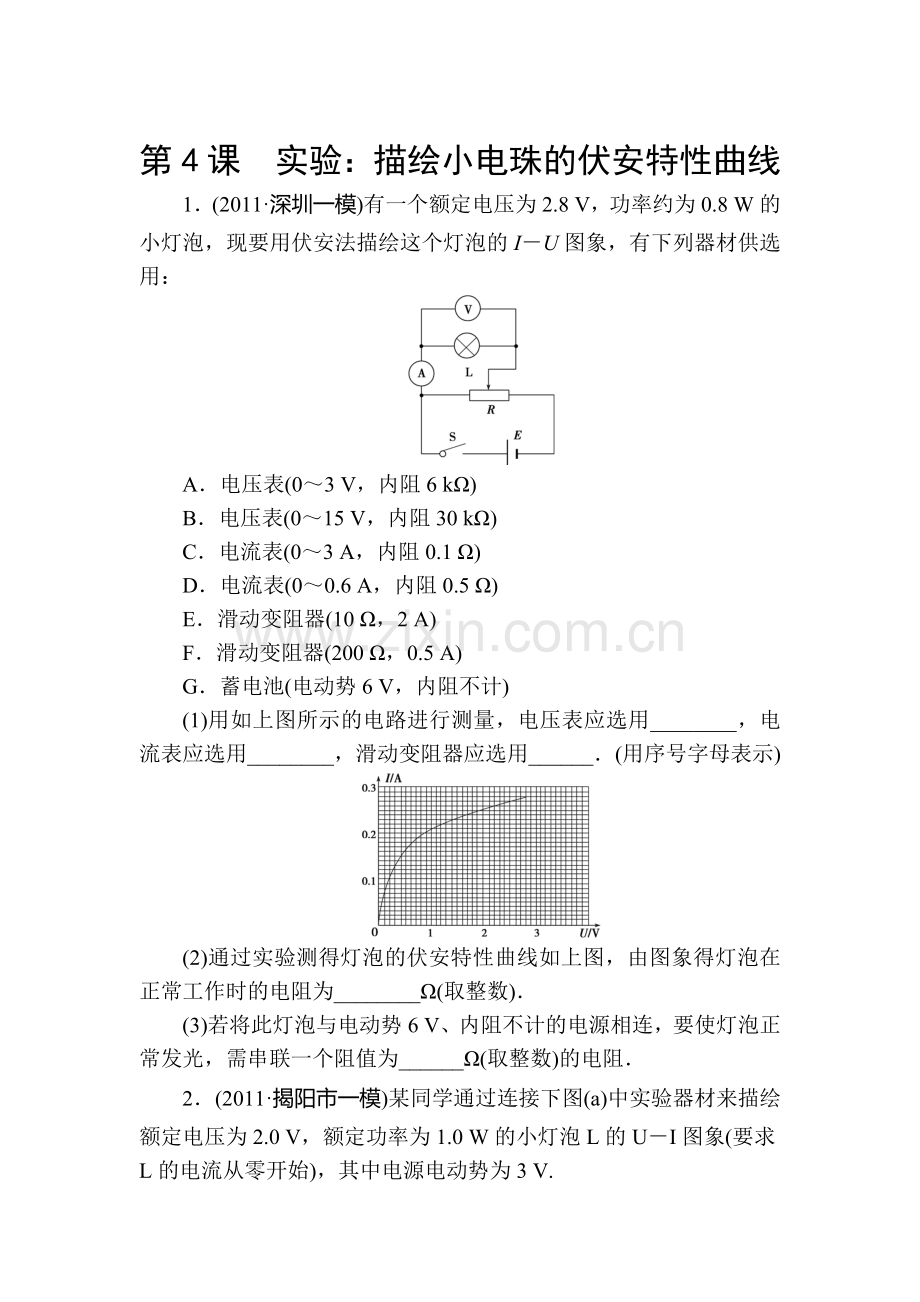

第4课　实验：描绘小电珠的伏安特性曲线
1．(2011·深圳一模)有一个额定电压为2.8 V，功率约为0.8 W的小灯泡，现要用伏安法描绘这个灯泡的I－U图象，有下列器材供选用：

A．电压表(0～3 V，内阻6 kΩ)
B．电压表(0～15 V，内阻30 kΩ)
C．电流表(0～3 A，内阻0.1 Ω)
D．电流表(0～0.6 A，内阻0.5 Ω)
E．滑动变阻器(10 Ω，2 A)
F．滑动变阻器(200 Ω，0.5 A)
G．蓄电池(电动势6 V，内阻不计)
(1)用如上图所示的电路进行测量，电压表应选用________，电流表应选用________，滑动变阻器应选用______．(用序号字母表示)

(2)通过实验测得灯泡的伏安特性曲线如上图，由图象得灯泡在正常工作时的电阻为________Ω(取整数)．
(3)若将此灯泡与电动势6 V、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为______Ω(取整数)的电阻．

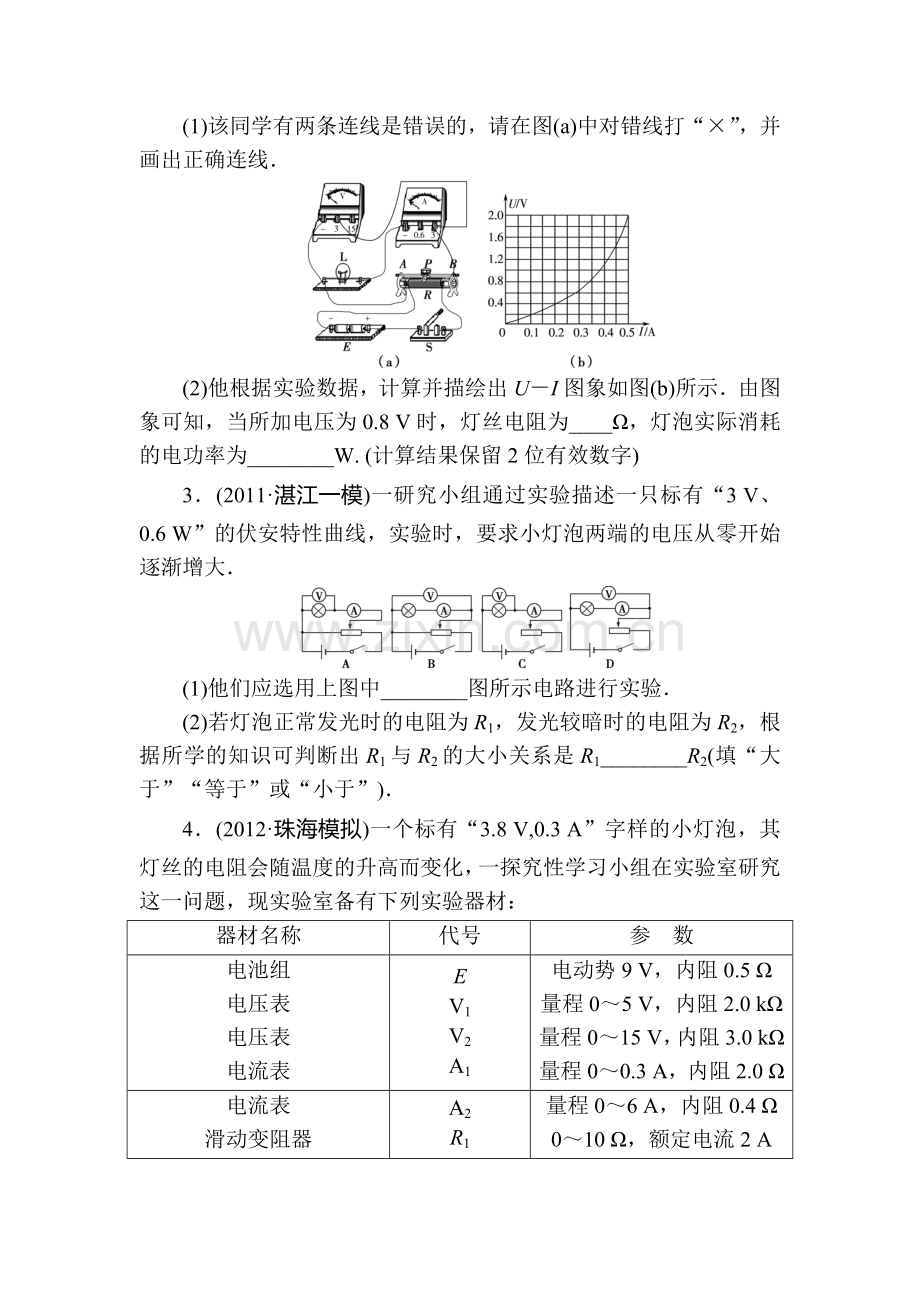

2．(2011·揭阳市一模)某同学通过连接下图(a)中实验器材来描绘额定电压为2.0 V，额定功率为1.0 W的小灯泡L的U－I图象(要求L的电流从零开始)，其中电源电动势为3 V.
(1)该同学有两条连线是错误的，请在图(a)中对错线打“×”，并画出正确连线．

(2)他根据实验数据，计算并描绘出U－I图象如图(b)所示．由图象可知，当所加电压为0.8 V时，灯丝电阻为____Ω，灯泡实际消耗的电功率为________W. (计算结果保留2位有效数字)
3．(2011·湛江一模)一研究小组通过实验描述一只标有“3 V、0.6 W”的伏安特性曲线，实验时，要求小灯泡两端的电压从零开始逐渐增大．

(1)他们应选用上图中________图所示电路进行实验．
(2)若灯泡正常发光时的电阻为R1，发光较暗时的电阻为R2，根据所学的知识可判断出R1与R2的大小关系是R1________R2(填“大于”“等于”或“小于”)．
4．(2012·珠海模拟)一个标有“3.8 V,0.3 A”字样的小灯泡，其灯丝的电阻会随温度的升高而变化，一探究性学习小组在实验室研究这一问题，现实验室备有下列实验器材：
器材名称
代号
参　数
电池组
电压表
电压表
电流表
E
V1
V2
A1
电动势9 V，内阻0.5 Ω
量程0～5 V，内阻2.0 kΩ
量程0～15 V，内阻3.0 kΩ
量程0～0.3 A，内阻2.0 Ω
电流表
滑动变阻器
A2
R1
量程0～6 A，内阻0.4 Ω
0～10 Ω，额定电流2 A
滑动变阻器
固定电阻
开关
导线
R2
R0
S
M
0～100 Ω，额定电流0.5 A
5 Ω，额定电流5 A
一个
若干
实验时要求测量范围尽可能大，且要求灯泡上的电压从0开始调节，测量结果尽可能准确．
(1)现有下图所示的a、b、c、d四个电路，其中可选用的电路有________．

(2)在实验中，应当选用的实验器材有电压表________，电流表________，滑动变阻器________．(填器材名称代号)

(3)该小组某同学通过实验描绘出小灯泡的I－U图象，如上图所示，试根据图象中给出的数据，求出小灯泡在工作点A和B的电阻值分别为________、________.
5．(2011·广东理综)在“描绘小电珠的伏安特性曲线”的实验中，所用器材有：小电珠(2.5 V,0.6 W)，滑动变阻器，多用电表，电流表，学生电源，开关，导线若干．
(1)粗测小电珠的电阻，应选择多用电表“________”倍率的电阻挡(请填写“×1”、“×10”或“×100”)；调零后，将表笔分别与小电珠的两极连接，示数如图甲所示，结果为________ Ω.

(2)实验中使用多用电表测量电压，请根据实验原理图乙完成实物图丙中的连线．
(3)开关闭合前，应将滑动变阻器的滑片P置于________端，为使小电珠亮度增加，P应由中点向________端滑动．
(4)下表为电压等间隔变化测得的数据，为了获得更准确的实验图象，必须在相邻数据点________间多测几组数据(请填写“ab”、“bc”、“cd”、“de”或“ef”).
数据点
a
b
c
d
e
f
U/V
0.00
0.50
1.00
1.50
2.00
2.50
I/A
0.000
0.122
0.156
0.185
0.216
0.244

参考答案
1．解析：(1)由于电流和电压均从0开始调起，故电流表、电压表要选择低量程的；而滑阻器要选择低量程的，因低阻值滑动变阻器耐流大，易调节．(2)灯泡正常工作时的电压为U＝2.8 V，结合图象可取得额定电流为I＝0.28 A，故灯泡电阻R灯＝＝10 Ω.(3)根据E＝I(R灯＋R)，得：R＝－R灯≈11 Ω.
答案：(1)A　D　E　(2)10　(3)11
2．解析：(1)由于小灯泡额定电压为2.0 V，额定功率为1.0 W，则额定电流为0.5 A．因此选择电压表的量程为3 V，电流表的量程为0.6 A．正确的修改图如下：

(2)结合图象，当电压取0.8 V时，电流为I＝0.35 A，所以灯泡灯丝电阻R灯＝≈2.3 Ω，实际消耗的电功率为P＝UI＝0.28 W.
答案：(1)见解析　(2)2.3 (2.2～2.4)
0．28(0.27～0.29)
3．(1)A　(2)大于
4．解析：(1)要求灯泡上的电压从0开始调节，因此滑动变阻器要用分压式接法，a、b图错误，c图中滑动变阻器上串联保护电阻，因此，灯泡上的电压也不能从0开始连续调节，所以应选d图．
(2)选取电表时，电表的量程要稍大于被测元件的最大值，因为灯泡标有“3.8 V,0.3 A”，所以，电压表选择V1；电流表选择A1；滑动变阻器为分压式接法，应选总阻值较小的滑动变阻器R1.
(3)根据R＝得A点电阻为6.3 Ω(结果为5.9～6.5 Ω都正确)；B点电阻为10 Ω.
答案：(1)d图　(2)V1　A1　R1　(3)6.3 Ω　10 Ω
5．解析：(1)小电珠(2.5 V,0.6 W)对应电阻为 Ω＝10.4 Ω，电阻十几欧，所以选“×1挡”．(2)电流表的电阻只有几欧，与电压表几千欧相比，小电珠的电阻算小电阻，所以电流表必须外接，伏安特性曲线要求电压从0开始逐渐变大，所以滑动变阻器必须与电源采用分压接法．(3)从a端开始，电压为零，向b端移动，对小电珠所加电压逐渐变大．(4)ab之间电流增加了0.122 A，其他段电流增加了0.03 A左右．所以需要在ab之间将电流分为0.030 A、0.060 A、0.090 A，分别测出相应的电压值．

答案：(1)×1　7.5　(2)如上图所示　(3)a　b　(4)ab
