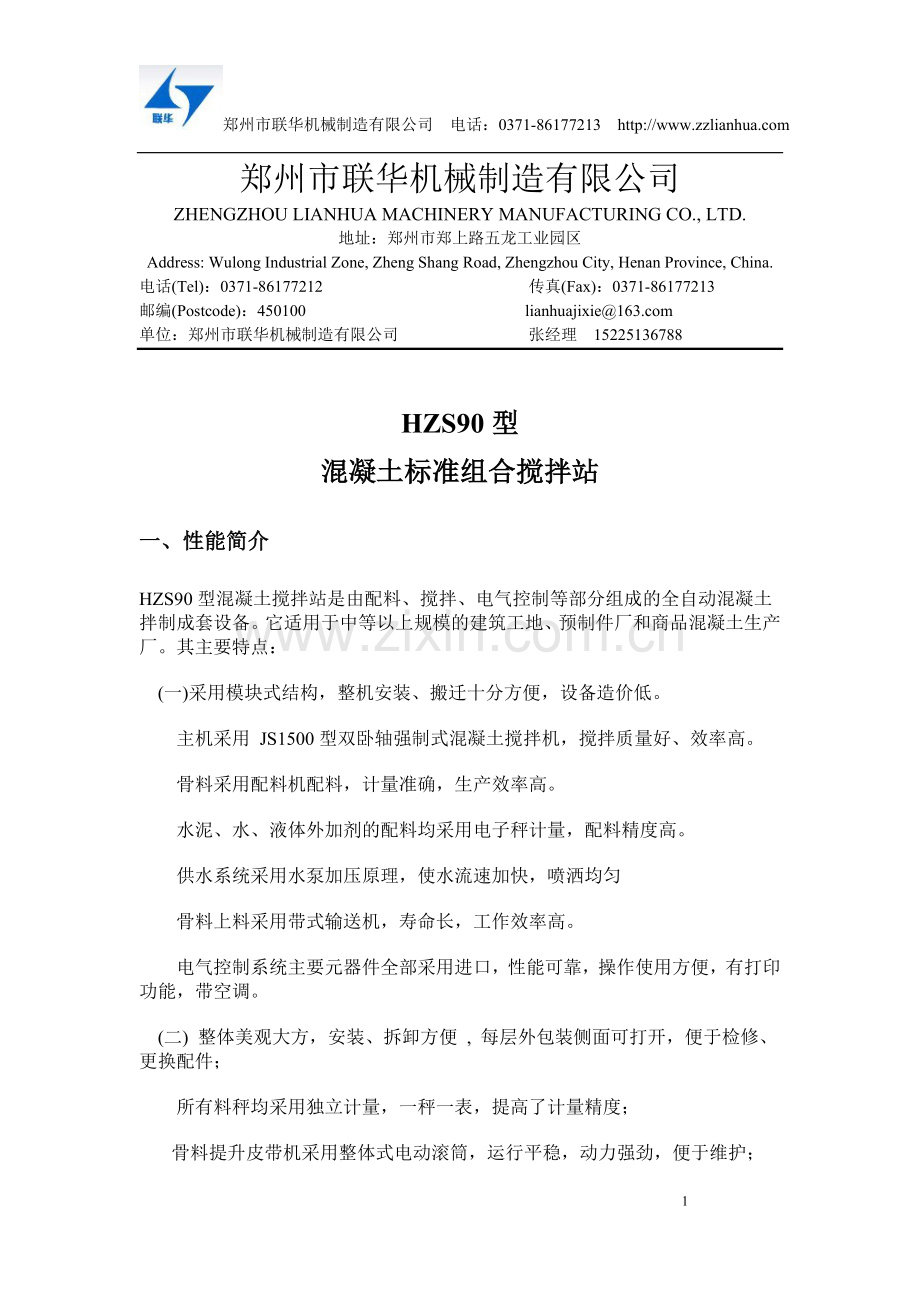

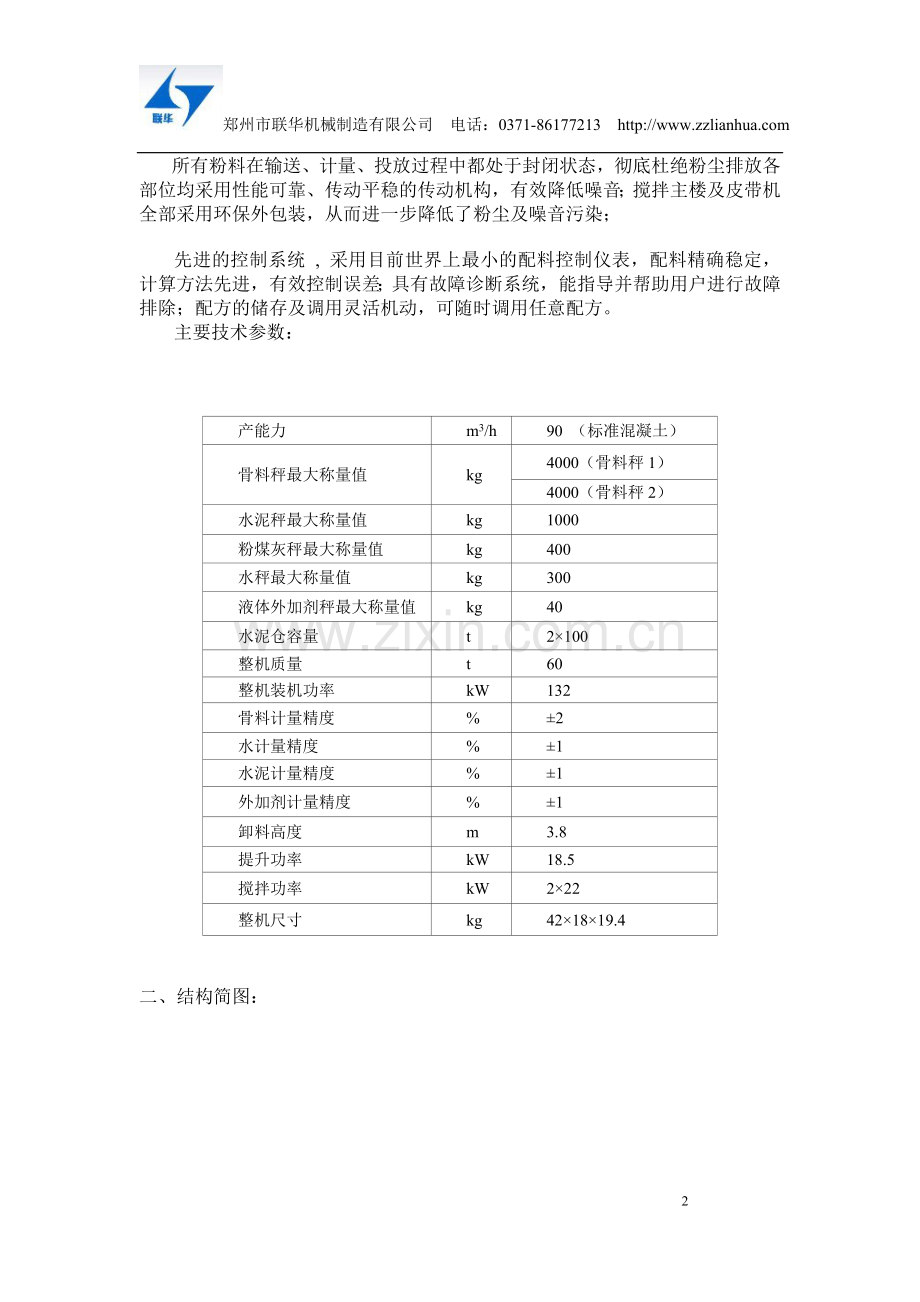

郑州市联华机械制造有限公司电话：0371-86177213 郑州市联华机械制造有限公司 ZHENGZHOU LIANHUA MACHINERY MANUFACTURING CO., LTD. 地址：郑州市郑上路五龙工业园区 Address: Wulong Industrial Zone, Zheng Shang Road, Zhengzhou City, Henan Province, China. 电话(Tel)：0371-86177212 传真(Fax)：0371-86177213 邮编(Postcode)：450100 lianhuajixie@ 单位：郑州市联华机械制造有限公司张经理 15225136788 HZS90型混凝土标准组合搅拌站一、性能简介 HZS90型混凝土搅拌站是由配料、搅拌、电气控制等部分组成的全自动混凝土拌制成套设备。它适用于中等以上规模的建筑工地、预制件厂和商品混凝土生产厂。其主要特点：　(一)采用模块式结构，整机安装、搬迁十分方便，设备造价低。　　主机采用 JS1500型双卧轴强制式混凝土搅拌机，搅拌质量好、效率高。　　骨料采用配料机配料，计量准确，生产效率高。　　水泥、水、液体外加剂的配料均采用电子秤计量，配料精度高。　　供水系统采用水泵加压原理，使水流速加快，喷洒均匀　　骨料上料采用带式输送机，寿命长，工作效率高。　　电气控制系统主要元器件全部采用进口，性能可靠，操作使用方便，有打印功能，带空调。　(二) 整体美观大方，安装、拆卸方便 , 每层外包装侧面可打开，便于检修、更换配件；　　所有料秤均采用独立计量，一秤一表，提高了计量精度；骨料提升皮带机采用整体式电动滚筒，运行平稳，动力强劲，便于维护；所有粉料在输送、计量、投放过程中都处于封闭状态，彻底杜绝粉尘排放各部位均采用性能可靠、传动平稳的传动机构，有效降低噪音；搅拌主楼及皮带机全部采用环保外包装，从而进一步降低了粉尘及噪音污染；先进的控制系统 , 采用目前世界上最小的配料控制仪表，配料精确稳定，计算方法先进，有效控制误差；具有故障诊断系统，能指导并帮助用户进行故障排除；配方的储存及调用灵活机动，可随时调用任意配方。主要技术参数：产能力 m3/h 90 （标准混凝土）骨料秤最大称量值 kg 4000（骨料秤1） 4000（骨料秤2）水泥秤最大称量值 kg 1000 粉煤灰秤最大称量值 kg 400 水秤最大称量值 kg 300 液体外加剂秤最大称量值 kg 40 水泥仓容量 t 2×100 整机质量 t 60 整机装机功率 kW 132 骨料计量精度 % ±2 水计量精度 % ±1 水泥计量精度 % ±1 外加剂计量精度 % ±1 卸料高度 m 3.8 提升功率 kW 18.5 搅拌功率 kW 2×22 整机尺寸 kg 42×18×19.4 二、结构简图：郑州市联华机械制造有限公司 HZS90型混凝土搅拌站配置清单及报价序号名称规格型号功率（Kw）数量制造厂商一搅拌主机双卧轴强制式搅拌机 JS1500 1台郑州市联华 1 传动电机 Y225S-4 22 2台郑州德胜祥 2 轴承若干哈瓦洛 3 减速机 2套天津减速机厂 4 液压卸料系统 2套浙江意达 5 电动润滑油泵系统 BCD-C360-140 0.06 1套洛阳福达尔 6 高强度衬板高铬锰合金钢 180套郑州 7 传动皮带 C2100 12件新乡 8 搅拌机上盖 1套郑州市联华二主站结构 1套郑州市联华 1 主结构（钢架结构、重型设计）主体框架结构 1套郑州市联华下层立柱 1套郑州市联华拌合层平台 1套郑州市联华配料层平台 1套郑州市联华外围骨架彩钢夹心保温板 1套郑州市联华水箱层骨架 1套郑州市联华梯子、平台、栏杆 1套郑州市联华等待料仓 1套郑州市联华除尘系统膨胀式 1套郑州市联华三中心控制室 1套郑州市联华 1 中心控制室控制室主体框架 1套郑州市联华控制支架 1套郑州市联华空调、照明等 1套郑州市联华四骨料运输系统 1套郑州市联华 1 水平皮带机驱动系统电动滚筒 YZ500/1.25/800 11 1套山东博山方圆平输送带 31米×1米×δ10mm 1套河北保定东兴机架 1套郑州市联华螺旋拉紧装置 1套郑州市联华托辊若干河北保定东兴急停开关 1套外购 2 斜皮带机驱动系统电动滚筒 YZ630/1.6/800 30 1套山东博山方圆斜输送带 1套河北保定东兴走道 1套郑州市联华雨棚 1套郑州市联华螺旋拉紧装置 1套郑州市联华托辊若干河北保定东兴急停开关 1套外购机架 1套郑州市联华五计量系统 1套 1 骨料计量系统四仓 PLD2400型 1套三点式单独计量储料斗 4×12m3 4套郑州市联华计量斗单独称量 4套郑州市联华传感器 SBT-1 4套广州华联气缸双开门φ100×300 8套浙江意达气缸单开门φ100×350 4套浙江意达震动电机 0.37 2台 2 水泥计量系统 1套三点式单独计量计量斗 1m3 1套郑州市联华传感器 0.5T 3套广州华联气动蝶阀 φ300 1套洛阳蝶阀厂 3 粉煤灰计量系统三点式单独计量计量斗 0.6m3 1套郑州市联华传感器 0.5T 3套广州华联气动蝶阀 φ300 1套洛阳蝶阀厂 4 供水计量系统三点式单独计量计量斗 0.7m3 1套郑州市联华传感器 0.5T 3套广州华联气动蝶阀 φ150 1套洛阳蝶阀厂上水水泵 5 外加剂计量系统三点式单独计量（带搅拌装置）计量斗 40Kg 1套郑州市联华传感器 50Kg 3套广州华联气动蝶阀 φ50 1套洛阳蝶阀厂 6 添加剂外加剂搅拌罐 4000Kg 1套郑州市联华含外加剂泵、管路添加剂泵 3 1套郑州市联华搅拌装置 1套郑州市联华六气路系统二级过滤空压机 11 1套南京英格索兰三联件 1套浙江意达储气罐 1套郑州市联华连接管路及阀门 1套浙江意达七控制系统搅拌站微机控制系统（基于Windows2000系列的集中式微机控制系统控制计算机彩色显示器17寸 1套北大方正打印机中英文，24针 1套爱普生 PLC可编程控制器 1套德国西门子操作控制台 1套自制动力控制柜 1套自制自动开关若干正泰电器接触器若干正泰电器继电器若干正泰电器显示仪表若干正泰电器按钮若干正泰电器指示灯若干正泰电器搅拌站工业电视管理系统 1套摄象机国产、镜头精工动力电缆、信号电缆 YZ、RVVP 若干国产配料控制仪 TH8000T 河南天和八螺旋输送机 3套水泥螺旋输送机 2套粉料螺旋输送机 1套九粉料仓水泥仓罐体 100T 3套郑州市联华蝶阀 φ300 3套洛阳料位计 3套外购破拱装置 3套外购十售后服务合同管理制度 1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。 2 规范性引用《中华人民共和国合同法》《龙腾公司合同管理办法》 3 定义、符号、缩略语无 4 职责 4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。 4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。 4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。 4.5 合同管理部门履行以下职责： 4.5.1 建立健全合同管理办法并逐步完善规范； 4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量； 4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况； 4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用； 4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理； 4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作； 4.5.7 在总经理领导下，做好合同管理的其他工作， 4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责： 4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”； 4.6.2 签订合同时，检查对方的有关证件，对合同文本内容依照法规进行检查，检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确，并提出补充及修改意见。重大问题应及时向有关领导报告，提出解决方案； 4.6.3 对专业对口的合同统一编号、登记、建立台帐，分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作； 4.6.4 工程技术部专职合同管理员负责收集整理各类合同，建立合同统计台帐，并负责 7
