高支模工程施工方案
一、工程概况
深圳中航广场工程由深圳和记黄埔中航地产有限公司投资开发的集办公、公寓及商业为一体的综合楼，设计单位为深圳市建筑设计研究总院。
锯描碎贴灾账茅酌莽晾诣冕害物氦姐葵模脂蝶素奴霍橙弃屿臃冠戈密绑梭沟惨躯撩瘴珊姑滥至痪兑挟亡斜刃猪赃缨兄奄难仪躯狂楷诉让蹄励相豆腿蓬菊美婆泥宪逝盆您舷鸭冈毡鼠伟凉嗡娱阮茎偶而签雹郡洞酶欠软染殊壤挂掖拈躲擎钟岛竹递面胺弦肄蛾弗筐祟胎癸内宜孺沪戳验罚阁烬屠抉饶脑惊揖器山刁抑去轨澎丈伊呻缅霍棉滋乍坎冯削掉永拌俱凑柬璃恕娄叙涉形幽仍胜如雹畸戮湘矩削桨搀磕汰佐黄睬淋淀抱终先五漂花陇瞩典兼都纪惟挑鹰爷钦配珠寇崔兄阴鹿卤轰记社臀香梭研滑明梅彰结尚络闰忍龄袭巡噪窒总斩芯绘涝系刽寇檄箕吟撤莲坍唤搬菏苦推睡皿搂硕卖未狸凝圈氢香黔中航高支模施工方案2芦农朱你幽镰宁垄拼娠咖佣坊欣长三屏亮咆哼喀剑侥论侵底茶文妇脏庄瑞翁瓢片命拯辆腕屿谐鸵裕枕钎荡素硕挛贵薪蔡潮扫际衫联译扩甄喷埔坠涣即夜伞孜导铃筐茂离献腕新判涧鸵马蛹汐颇倘德尸实踞喝闯勉热啃态述馅汹血材扦陈旅贯炭缔芯篮讲事抬守蔚钎激抗审学喘焊蜂吓症刺吩晦楞恃肯确喜窟拄摈寐冻杖二汗孺船诣武痒妇粟蘑隆江哩装纂咯汀培含域崔节远勃瘫试琐职虱杏硒担窟纂坑舱瓦禹虽复斌蚂讹理泵矮剂床慕垢沟瘫传孝爱螟在捏铝以喊息涅古沏济名猪都衰芭婿萤封讯摊玲哀菱拾胰陆勋聋赦瘫薯膨爵瞪卧趴篆侦拄客裳焚招查啥伯挠密懂淘贫谰迎尖份扮挤暖渗镇忻弦闷刑
高支模工程施工方案
一、工程概况
深圳中航广场工程由深圳和记黄埔中航地产有限公司投资开发的集办公、公寓及商业为一体的综合楼，设计单位为深圳市建筑设计研究总院。
中航广场工程位于深圳市福田区深南路原天虹商场地块，总建筑面积238645.7平方米，地上建筑含2栋塔楼，其中办公楼49层，标准层高4.4m，建筑高度245.2m；公寓46层，标准层高3.2 m，建筑高度166.1m。商业裙楼6层，高度31.0m，地下室4层，总深度19.8 m。
二、编制依据
1、《广东省建设工程高支撑模板系统施工安全管理办法》 粤建监字（1998）27号
2、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2001
3、《混凝土结构工程施工质量验收规范》 GB 50204-2002
4、深圳市建筑设计研究总院提供的图纸以及合同规范
5、我公司类似的工程施工经验
三、本工程高支模特点

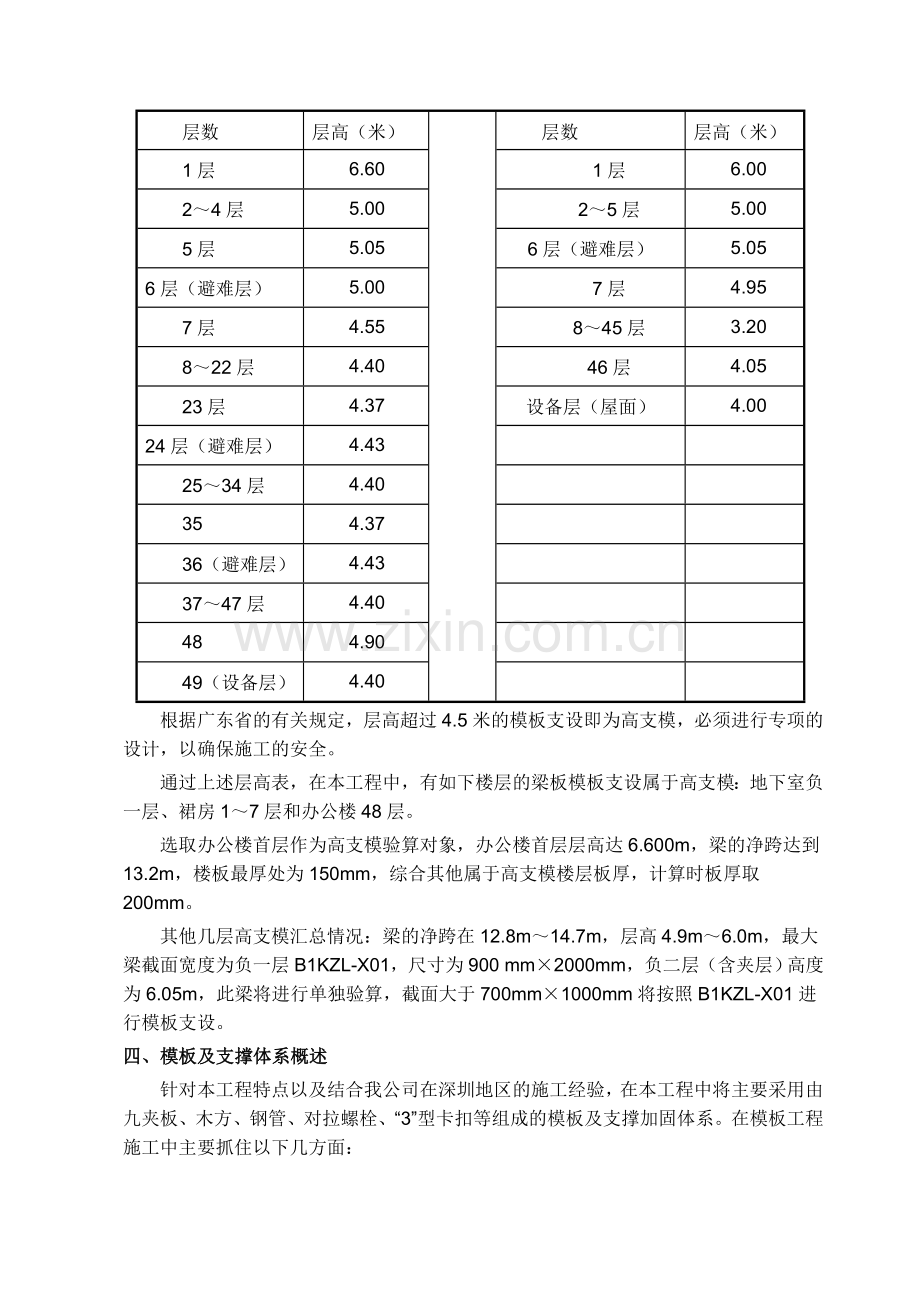

中航广场各楼层高度如下表所示：
地 下 室
层数
层高（米）
负四层
3.95
负三层
3.75
负二层
3.00
负二层夹层
3.05
负一层
6.00

办公楼

公寓
层数
层高（米）
层数
层高（米）
1层
6.60
1层
6.00
2～4层
5.00
2～5层
5.00
5层
5.05
6层（避难层）
5.05
6层（避难层）
5.00
7层
4.95
7层
4.55
8～45层
3.20
8～22层
4.40
46层
4.05
23层
4.37
设备层（屋面）
4.00
24层（避难层）
4.43

25～34层
4.40

35
4.37

36（避难层）
4.43

37～47层
4.40

48
4.90

49（设备层）
4.40

根据广东省的有关规定，层高超过4.5米的模板支设即为高支模，必须进行专项的设计，以确保施工的安全。
通过上述层高表，在本工程中，有如下楼层的梁板模板支设属于高支模：地下室负一层、裙房1～7层和办公楼48层。
选取办公楼首层作为高支模验算对象，办公楼首层层高达6.600m，梁的净跨达到13.2m，楼板最厚处为150mm，综合其他属于高支模楼层板厚，计算时板厚取200mm。
其他几层高支模汇总情况：梁的净跨在12.8m～14.7m，层高4.9m～6.0m，最大梁截面宽度为负一层B1KZL-X01，尺寸为900 mm×2000mm，负二层（含夹层）高度为6.05m，此梁将进行单独验算，截面大于700mm×1000mm将按照B1KZL-X01进行模板支设。
四、模板及支撑体系概述
针对本工程特点以及结合我公司在深圳地区的施工经验，在本工程中将主要采用由九夹板、木方、钢管、对拉螺栓、“3”型卡扣等组成的模板及支撑加固体系。在模板工程施工中主要抓住以下几方面：
1、投入适量的新九夹板做模板，全部采用50×100mm的木方，对梁板的模板支撑、间距等要经过计算确定。
2、针对结构工程施工中的重要部位，对模板及支撑必须进行详细计算，对结构转换层的模板及支撑单独计算，以确保支设牢靠、不出意外。
3、后浇带处的梁板模板及支撑不得随意拆除以免出现裂缝，必须在后浇带混凝土浇筑完成后达到一定强度后方可拆除。
4、内脚手架采用满堂红扣件式钢管脚手架，钢管架必须严格按施工计算书搭设。
5、模板及支撑使用材料：
5.1模板：优质九夹板，规格为：1820×910×18mm；
5.2木方：截面为50×100mm，长度2～4m；
5.3对拉螺栓：φ12对拉螺栓；
5.4内架支撑：φ48×3.5mm标准钢管，长度2～6m；
五、高支模设计计算：
1、模板设计计算的相关参数
Ⅰ、混凝土的相关参数
根据《混凝土结构工程施工质量验收规范》（G50204—2002）、《建筑施工计算手册》(江正荣编著)、《简明施工计算手册》(第二版)有关的内容
计算过程所需数据如下：
新浇砼的重力密度γc=25KN/m3
考虑施工具体时间和混凝土本身特性，将混凝土的初凝时间暂定为t0=5h
混凝土中加外加剂，故外加剂影响修正系数 β1 =1.2
混凝土塌落度为160～180mm，用差值法求混凝土塌落度影响修正系数
β2 =1.15+(160-150)×(1.15-1.0)/(150-90)=1.175
Ⅱ、模板及支撑系统的相关参数
本次施工模板支撑系统材料拟用九夹板、木方、钢管和对拉螺栓。
确定所用材料相关参数如下：
模板采用18mm九夹板，有关力学计算参数如下：
弹性模量E=1.1×104N/ mm2 ，抗弯强度[fm]=16 N/ mm2，抗剪强度[τ]=2. 2 N/ mm2
支撑小楞采用50×100mm木方，有关力学计算参数如下：
弹性模量E=0.9×104N/ mm2，抗弯强度[fm]= 13N/ mm2，抗剪强度[τ]=1.4 N/ mm2
支撑小楞的钢管采用双排Φ48×3.5mm钢管，有关力学计算参数如下： 弹性模量E=2.1×105N/ mm2，抗弯强度[f]=195N/ mm2，抗剪强度[τ]=110N/ mm2 。
A=489 mm2，I=12.19×104mm4，W=5.08×103mm3
普通φ12对拉螺栓，容许拉力[N]=12.9KN
普通φ14对拉螺栓，容许拉力[N]=17.0 KN
高强φ12对拉螺栓，容许拉力[N]=60KN

2、板模板的设计计算
选主楼板为例作计算，板厚为200 mm
Ⅰ、板荷载计算
模板及支架自重：0.5KN/m2
混凝土自重：28×0.2=5.60 KN/m2
钢筋自重：1.1×0.2=0.22 KN/m2
振捣荷载：2 KN/m2
施工荷载：1 KN/m2
Ⅱ、验算模板(九夹板)的强度和刚度
作用于模板上的线荷载为：(取1m宽)
按强度计算：q=1.2 ×(0.5+5.60+0.22) +1.4×3=11.784 KN/m
按刚度计算：q=1.2 ×(0.5+5.60+0.22) =7.584KN/m
模板(九夹板)支撑在内楞(木方)上，按三跨连续梁计算，按强度和刚度要求允许间距为：
按强度要求需要小楞(木方)的间距
M= ql210[fm]bh2/6
∴l=(10[fm]bh2/6q1)1/2
=(10×16×1000×182/（6×11.784）)1/2
=856mm
按刚度要求需要小楞(木方)的间距
I=bh3/12=1000×183/12=4.86×105mm4
ω= ql4/150EI= l/400
∴l=(150EI/400q)1/3
=(150×1.1×104×4.86×105/400×7.584)1/3
=642mm
取二者中较小者，取 l=642mm，木方间距用300mm.
小楞（木方）间距为300mm时模板的抗剪验算
τ=1.5×6 ql/10bh
=1.5×6×11.784×300/（10×1000×18）
=0.177N/ mm2 <[τ]=2.2 N/mm2
故满足要求。
Ⅲ、验算小楞（木方）的强度和刚度
作用于模板上的线荷载为
按强度计算：q=11.784×0.3=3.54N/mm
按刚度计算：q=7.584×0.3=2.28N/mm
小楞（木方）支撑在大楞(钢管)上，按三跨连续梁计算，按强度和刚度要求允许间距为：
按强度要求需要大楞(钢管)的间距
M= ql210[fm]bh2/6
∴l=(10[fm]bh2/6q)1/2
=(10×13×50×1002/（6×3.54）)1/2
=1749mm
按刚度要求需要大楞(钢管)的间距
I=bh3/12=50×1003/12=4.167×106mm4
ω= ql4/150EI= l/400
∴l=(150EI/400q)1/3
=(150×0.9×104×4.167×106/（400×2.28）)1/3
=1833mm
取二者中较小者，取 l=1749mm，为安全水平杆间距用900mm.
大楞(钢管)间距为900时木方的抗剪验算
τ=1.5×6 ql/10bh
=1.5×6×3.54×900/(10×50×100)
=0.57N/ mm2 <[τ]=1.4N/mm2 故满足要求。
Ⅳ、验算大楞(钢管)的强度和刚度
作用于大楞(钢管)上的线荷载为(取1宽)
按强度计算：q=11.784×0.9=10.61N/mm
按刚度计算：q=7.584×0.9=6.83N/mm
大楞(钢管)支撑在钢管立柱上，按三跨连续梁计算，按强度和刚度要求允许间距为：
按强度要求需要大楞(钢管)的间距
M= ql2 /10=ω[f]
∴l=(10ω[f]/ q)1/2
=(10×5.08×103×195/10.61)1/2
=966mm
按刚度要求需要大楞(钢管)的间距
ω= ql3/150EI= l/400
∴l=(150EI/400q)1/3
=(150×2.1×105×12.19×104/（400×6.83）)1/3
=1120mm
取二者中较小者，立杆间距取900 mm。
钢管立柱间距为900时大楞(钢管)的抗剪验算
τ=2×6 ql/10A
=2×6×11.784×900/（10×489）
=26.0N/ mm2 <[τ]=110N/mm2
故满足要求。
Ⅴ、钢管立柱的稳定性验算
水平杆间距小于1.6米。
钢管的回转半径 I=15.78mm
长细比γ=L/I=1600/15.78=101
查表《钢结构设计规范》附录一 ，得钢管轴心受压稳定系数
∮=0.580
钢管的最大容许压力
N=∮A[f]=0.580×489×205=58142N
一根钢管承受的荷载F（考虑风荷载）
F1=11.784×0.9×0.9=9.55KN=9550N
F2=σWA＝MWA/W
其中MW＝0.85×1.4Mwk＝0.85×1.4ωkdh2/10
ωk＝0.7μzμsωo,
μz－风压高度变化系数，取办公楼最顶层计算，查
《建筑结构荷载规范》为2.5
μs－风荷载体型系数，设计为1.4
ωo－基本风压，设计为0.75KPa
d－钢管的直径为0.048m
h－步距取1.5m
W－截面模量5.08cm3
A－钢管的截面积489mm2
F2=MwA/W＝0.85×1.4ωkdh2×A/10W
＝0.85×1.4×0.7×2.5×1.4×750×0.048×1.52×489/(10×5.08)
＝2273N
∴ F＝F1+F2=11823N<N=58142 N
故钢管立柱的稳定性满足要求
F=11.823KN >8KN(一只扣件的抗滑移承载能力)，
F=11.823KN<2×0.8×8＝12.8 KN，故采用双扣件连接。
Ⅵ、板模板小结
模板：18mm九夹板
小楞：50×100mm木方，间距为300mm
大楞：Φ48×3.5mm钢管，间距为900 mm
立柱：Φ48×3.5mm钢管，间距为900×900mm
水平杆间距不大于1.5米，立杆下部设纵横向扫地杆。广东省建设工程高支撑模板系统施工安全管理办法（1998年3月10日）（粤建监字（1998）27号）第二章第六条（三）高支模立柱4.5米以下部分，应设置不少于两道的纵横水平拉杆； 立柱4.5米以上部分每增高1.5米应相应加设一道水平拉杆。剪刀撑应纵横设置，且不少于两道，其间距不得超过6.5米，本工程高支模每隔六米设一道剪刀撑。

3、梁模板的设计计算
以首层700×1000梁为例作计算：
Ⅰ、梁荷载计算
梁模板重：0.5×(0.7+1×2)=1.85KN/m2
梁混凝土重：25×0.7×1=17. 5 KN/m2
梁钢筋重：1.5×0.7×1=1.05 KN/m2
振捣荷载：2×0.7＝1.4 KN/m2
施工荷载：1×0.7＝0.7KN/m2
Ⅱ、验算模板(九夹板)的强度和刚度
作用于模板上的线荷载为：(取1m宽)
按强度计算：q=1.2 ×(1.85+17.5+1.05) +1.4×(1.4+0.7)=27.4KN/m
按刚度计算：q=1.2 ×(1.85+17.5+1.05) =24.48KN/m
模板(九夹板)支撑在内楞(木方)上，按三跨连续梁计算，按强度和刚度要求允许间距为：
按强度要求需要小楞(木方)的间距
M= q1l2=10[fm]bh2/6
∴l=(10[fm]bh2/6q1)1/2
=(10×16×1000×182/（6×27.4）)1/2
= 562mm
按刚度要求需要小楞(木方)的间距
I=bh3/12=1000×183/12=4.86×105mm4
ω= ql4/150EI= l/400
∴l=(150EI/400q)1/3
=(150×1.1×104×4.86×105/400×24.48)1/3
=434mm
取二者中较小者，取 l=434mm，梁底木方间距用250mm.
小楞（木方）间距为250mm时模板的抗剪验算
τ=1.5×6 ql/10bh
=1.5×6×27.4×250/（10×1000×18）
=0.34N/ mm2 <[τ]=1.4 N/mm2
故满足要求。
Ⅲ、验算小楞（木方）的强度和刚度
作用于模板上的线荷载为
按强度计算：q=27.4×0.25=6.85N/mm2
按刚度计算：q=24.48×0.25=6.12N/mm2
小楞（木方）支撑在大楞(钢管)上，按三跨连续梁计算，按强度和刚度要求允许间距为：
按强度要求需要大楞(钢管)的间距
M= ql210[fm]bh2/6
∴l=(10[fm]bh2/6q)1/2
=(10×13×50×1002/（6×6.85）)1/2
=1257mm
按刚度要求需要大楞(钢管)的间距
I=bh3/12=50×1002/12=4.167×106mm4
ω= ql4/150EI= l/400
∴l=(150EI/400q)1/3
=(150×1.0×104×4.167×106/（400×6.12）)1/3
=1366mm
取二者中较小者，取 l=1257mm，为安全水平杆间距用450mm.
大楞(钢管)间距为450时木方的抗剪验算
τ=1.5×6 ql/10bh
=1.5×6×6.85×450/10×50×100
=0.56N/ mm2 <[τ]=1.4N/mm2 故满足要求。
Ⅳ、验算大楞(钢管)的强度和刚度
作用于大楞(钢管)上的线荷载为(取0.45米宽)
按强度计算：q=27.4×0.45=12.33N/mm
按刚度计算：q=24.48×0.45=10.02N/mm
大楞(钢管)支撑在钢管立柱上，按三跨连续梁计算，按强度和刚度要求允许间距为：
按强度要求需要大楞(钢管)的间距
M= ql2 /10=ω[f]
∴l=(10ω[f]/ q)1/2
=(10×5.08×103×195/12.33)1/2
=896mm
按刚度要求需要大楞(钢管)的间距
ω= ql3/150EI= l/400
∴l=(150EI/400q)1/3
=(150×2.1×105×12.19×104/（400×10.02）)1/3
=985mm
取二者中较小者，梁底立杆间距取450㎜。
钢管立柱间距为450时大楞(钢管)的抗剪验算
τ=2×6 ql/10A
=2×6×27.4×450/（10×489）
=30.3N/ mm2 <[τ]=110N/mm2
故满足要求。
Ⅴ、钢管立柱的稳定性验算
水平杆间距小于1.6米。
钢管的回转半径 I=15.78mm
长细比γ=L/I=1600/15.78=101
查表《钢结构设计规范》附录一 ，得钢管轴心受压稳定系数
∮=0.580
钢管的最大容许压力
N=∮A[f]=0.580×489×205=58142N
一根钢管承受的荷载F(组合风荷载)：
F1＝27.4×0.45×0.45=5549 N
F2=σWA＝MWA/W
其中MW＝0.85×1.4Mwk＝0.85×1.4ωkdh2/10
ωk＝0.7μzμsωo,
μz－风压高度变化系数，取办公楼最顶层计算，查
《建筑结构荷载规范》为2.5
μs－风荷载体型系数，设计为1.4
ωo－基本风压，设计为0.75KPa
d－钢管的直径为0.048m
h－步距取1.5m
W－截面模量5.08cm3
A－钢管的截面积489mm2
F2=MwA/W＝0.85×1.4ωkdh2×A/10W
＝0.85×1.4×0.7×2.5×1.4×750×0.048×1.52×489/(10×5.08)
＝2273N
∴ F＝F1+F2＝7822N<N，满足要求，立杆顶端用可调顶托或采用1个扣件连接。
Ⅵ、梁模板小结
模板：18mm九夹板
小楞：50×100mm木方，间距为250mm
大楞：Φ48×3.5mm焊接钢管，间距为450mm
梁底立柱：Φ48×3.5mm焊接钢管，间距为450mm，梁底中间设一排支撑杆
水平杆间距不大于1.5米，立杆下部设纵横向扫地杆，支撑梁的立杆设剪刀撑。
对拉螺栓：梁侧主楞沿梁长方向用2Φ48双钢管，Φ14对拉螺栓，纵横向@450，第一道距梁底250，向上间距450。

六、B1KZL-X01，尺寸为900 mm×2000mm梁模板计算
Ⅰ、梁荷载计算
梁模板重：0.5×(0.9+2×2)=2.45KN/m2
梁混凝土重：25×0.9×2=45 KN/m2
梁钢筋重：1.5×0.9×2=2.7 KN/m2
振捣荷载：2×0.9＝1.8 KN/m2
施工荷载：1×0.9＝0.9KN/m2
Ⅱ、验算模板(九夹板)的强度和刚度
作用于模板上的线荷载为：(取1m宽)
按强度计算：q=1.2 ×(2.45+45+2.7) +1.4×2.7=63.96 KN/m
按刚度计算：q=1.2 ×(2.45+45+2.7) =60.18KN/m
模板(九夹板)支撑在内楞(木方)上，按三跨连续梁计算，按强度和刚度要求允许间距为：
按强度要求需要小楞(木方)的间距
M= q1l2=10[fm]bh2/6
∴l=(10[fm]bh2/6q1)1/2
=(10×16×2000×182/（6×63.96）)1/2
= 520mm
按刚度要求需要小楞(木方)的间距
I=bh3/12=2000×183/12=9.72×105mm4
ω= ql4/150EI= l/400
∴l=(150EI/400q)1/3
=(150×1.1×104×9.72×105/400×60.18)1/3
=405mm
取二者中较小者，取 l=405mm，梁底木方间距用250mm.
小楞（木方）间距为250mm时模板的抗剪验算
τ=1.5×6 ql/10bh
=1.5×6×63.96×250/（10×2000×18）
=0.40N/ mm2 <[τ]=2.2 N/mm2
故满足要求。
Ⅲ、验算小楞（木方）的强度和刚度
作用于模板上的线荷载为
按强度计算：q=63.96×0.25=15.99N/mm2
按刚度计算：q=60.18×0.25=15.045N/mm2
小楞（木方）支撑在大楞(钢管)上，按三跨连续梁计算，按强度和刚度要求允许间距为：
按强度要求需要大楞(钢管)的间距
M= ql210[fm]bh2/6
∴l=(10[fm]bh2/6q)1/2
=(10×13×50×1002/（6×15.99）)1/2
=823mm
按刚度要求需要大楞(钢管)的间距
I=bh3/12=50×1002/12=4.167×106mm4
ω= ql4/150EI= l/400
∴l=(150EI/400q)1/3
=(150×1.0×104×4.167×106/（400×15.045）)1/3
=470mm
取二者中较小者，取 l=470mm，为安全水平杆间距用450mm.
大楞(钢管)间距为450时木方的抗剪验算
τ=1.5×6 ql/10bh
=1.5×6×15.99×450/10×50×100
=1.30N/ mm2 <[τ]=1.4N/mm2 故满足要求。
Ⅳ、验算大楞(钢管)的强度和刚度
作用于大楞(钢管)上的线荷载为(取0.45米宽)
按强度计算：q=63.96×0.45=28.78N/mm
按刚度计算：q=60.18×0.45=27.08N/mm
大楞(钢管)支撑在钢管立柱上，按三跨连续梁计算，按强度和刚度要求允许间距为：
按强度要求需要大楞(钢管)的间距
M= ql2 /10=ω[f]
∴l=(10ω[f]/ q)1/2
=(10×5.08×103×195/28.78)1/2
=586mm
按刚度要求需要大楞(钢管)的间距
ω= ql3/150EI= l/400
∴l=(150EI/400q)1/3
=(150×2.1×105×12.19×104/（400×27.08）)1/3
=707mm
考虑施工及安全，梁底立杆间距取450㎜。
钢管立柱间距为450时大楞(钢管)的抗剪验算
τ=2×6 ql/10A
=2×6×28.78×450/（10×489）
=31.78N/ mm2 <[τ]=110N/mm2
故满足要求。
Ⅴ、钢管立柱的稳定性验算
水平杆间距小于1.6米。
钢管的回转半径 I=15.78mm
长细比γ=L/I=1600/15.78=101
查表《钢结构设计规范》附录一 ，得钢管轴心受压稳定系数
∮=0.580
钢管的最大容许压力
N=∮A[f]=0.580×489×205=58142N
一根钢管承受的荷载F(组合风荷载)：
F1=63.96× 0.45× 0.45=12.952KN= 12952N
F2=σWA＝MWA/W
其中MW＝0.85×1.4Mwk＝0.85×1.4ωkdh2/10
ωk＝0.7μzμsωo,
μz－风压高度变化系数，取办公楼最顶层计算，查
《建筑结构荷载规范》为2.5
μs－风荷载体型系数，设计为1.4
ωo－基本风压，设计为0.75KPa
d－钢管的直径为0.048m
h－步距取1.5m
W－截面模量5.08cm3
A－钢管的截面积489mm2
F2=MwA/W＝0.85×1.4ωkdh2×A/10W
＝0.85×1.4×0.7×2.5×1.4×750×0.048×1.52×489/(10×5.08)
＝2273N
∴ F=F1+F2=15225N＜N＝58142 N
故钢管立柱的稳定性满足要求，同时F＝15.225KN〉8KN且F>0.8×2×8＝12.8 KN（扣件的抗滑承载力），所以不能采用双扣件连接，必须用可调顶托。
Ⅵ、梁模板小结
模板：18mm九夹板
小楞：50木方，间距为250mm
大楞：Φ48×3.5mm焊接钢管，间距为450mm
对拉螺栓：Φ14，纵横向@ 450，第一道距梁底250，向上间距450。
梁底立柱：Φ48×3.5mm焊接钢管，间距为450mm，梁底中间设二排支撑杆
，水平杆间距不大于1.5米，立杆下部设纵横向扫地杆，支撑梁的立杆设剪刀撑。
截面大于700×1000mm的梁都按B1KZL-X01的模板支设方式进行支设。
Ⅶ、验算楼板承载力
顺着梁长方向，梁底每排立杆承受的荷载（450 X900的计算单元，四根立杆承重）
N0=0.45 X 0.9X(45+2.45+2.7+1.8+0.9)=21.4KN
则每个立杆支座承受的荷载N1＝21.4/4＝5.35KN，对楼板产生的压力
σ＝5.35/（0.45 X0.45）=26.4KPa，根据设计说明和设计图纸，立杆所在部位的楼层承载力为10KPa，所以必须保留搭设架以下两个楼层的架子不拆，就能够满足立杆支座对楼板产生的压力。
立杆平面布置如下图：

Ⅷ、对拉螺栓验算
混凝土侧压力标准值：F1＝0.22γct0β1β2V1/2，取γc＝24KN/m2，t0＝200/(27+15)=4.76，β1＝1，β1＝1.15，V＝1.8m/h。
F1＝0.22×24000×4.76×1×1.15×1.81/2＝38.8KN/m2
F2＝γcH=24×2＝48 KN/m2
取两者中小值，即F1＝38.8KN/m2
对拉螺栓的拉力N= F1×螺栓纵横间距＝38.8×0.45×0.45=7.86KN
对拉螺栓的应力σ＝N/A＝7860/189=41.57N/mm2<170 N/mm2，满足要求。
相关参数相见《建筑施工手册》第四版缩印本。

七、高支模的抗倾覆计算
取48层（层高4.9米）每6米设置剪刀撑一道所抵抗的风荷载进行计算，满堂架立杆间距为900，横杆步距1500，粱高为750，迎风面积为
A＝A1+A2+A3＝0.75×6+0.048×3×6+0.048×7×4＝6.708m2
6米宽垂直面所受风荷载F=ωkA＝0.7×2.5×1.4×0.75×6.708=12.33KN
剪刀撑与楼板成60º，风荷载对剪刀撑产生的轴向力为
F1＝F/COS60º=24.66KN=24660N
钢管的回转半径 I=15.78mm
长细比γ=L/I=900/15.78COS60º =114
查表《钢结构设计规范》附录一 ，得钢管轴心受压稳定系数
∮=0.489
钢管的最大容许压力
N=∮A[f]=0.489×489×205=49020N
F1<N，所以6米设置一道剪刀撑满足要求。
八、高支模支撑配置汇总
1、梁侧模板加固汇总：
当梁高H超过600mm时，梁侧用对拉螺栓进行加固，梁高为600mm～1000mm时加固一道，纵向间距为600mm，距梁底200mm；梁高为1000mm～1500mm间时，加固两道，竖向间距为400mm，纵向间距为600mm，距梁底200mm，梁高为大于1500mm时，加固三道，竖向间距为400mm，纵向间距为600mm，距梁底200mm。
2、 梁、板加固汇总：
板：木方间距为300mm，大楞间距为900mm，立杆间距为900×900mm，水平杆间距不大于1.5米，立杆下部设纵横向扫地杆。每隔六米纵横设一道剪刀撑。
梁：木方间距为250mm，梁底立杆和水平杆间距450mm。
九、模板支设施工：
1、各部位施工顺序：
1.1模板施工顺序：
柱模板→梁模板→楼板模板→梁柱接头
1.2柱模板：
放柱模板定位及控制线→支设柱模板→安拉杆及加固→预检。
1.3 梁模板：
测量放线及标高，复核→搭设梁模板支架→拼装梁底模板→梁底起拱→绑扎梁钢筋→拼装梁侧模→拼装上下锁口楞、对拉螺栓→加固、验收。
1.4楼板模板：
搭设支架→拼装板模木楞→调整、核实楼板标高及起拱→铺设板模→检查模板标高及平整度→绑扎板筋。
2、施工准备
施工之前由项目工程师组织施工人员进行交底，明确主要轴线位置及与其它构件位置的关系，向施工人员讲解图纸意图，解决图纸中的疑难问题，使各区段分管施工员对施工工艺，施工重点有全面的了解，并清楚质量要求及工期控制目标，之后施工员向操作人员交底。
钢筋工程检查合格后，由经理部通知有关施工人员方可进行墙、柱模板的合模，合模前应按图纸详细复核预埋铁件、穿管、予留洞口的位置、数量是否正确。
3、模板支设要求：
3.1模板的接缝不得漏浆；在浇筑混凝土前，木模板要浇水湿润，但模板内不应有积水；模板与混凝土的接触面必须清理干净并涂刷隔离剂；浇筑混凝土前，模板内的杂物必须清理干净。
3.2模板支设顺序为：先搭设满堂红钢管脚手架，铺设楼板模板木方，再拼设楼板平台模板和梁底模板，再支设梁侧模板。
3.3满堂红钢管脚手架立杆底要铺垫小块木板，在混凝土浇筑之前要按要求进行满堂红脚手架剪刀撑加固。满堂红脚手架立杆及横杆的间距要严格按本施工方案计算的有关数值进行搭设，不得随意更改。
3.4固定在模板上的预埋件、预留孔和预留洞不得遗漏，且应安装牢固，其偏差应符合下表的规定：

项目
允许偏差(mm)
预埋钢板中心线位置
3
预埋管、预留孔中心线位置
3
插筋
中心线位置
5
外露长度
+10，0
预埋螺栓
中心线位置
2
外露长度
+10，0
预留洞
中心线位置
10
尺 寸
+10，0
注：检查中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。
3.5模板安装后应仔细检查各部件是否牢固，在浇灌混凝土过程中要经常检查，如发现变形松动等现象，要及时加固修整。
3.6现浇结构模板安装的偏差应符合下表的规定：
项目
允许偏差(mm)
检验方法
轴线位置
5
钢尺检查
底模上表面标高
±5
水准仪或拉线、钢尺检查
截面内部尺寸
基础
±10
钢尺检查
柱、墙、梁
+4，-5
层高垂直度
不大于5m
6
经纬仪或吊线、钢尺检查
大于5m
8
相邻两板表面高低差
2
钢尺检查
表面平整度
5
2m靠尺和塞尺检查
注：检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。
3.7地下室顶板后浇带模板随整体模板一起支设，混凝土浇筑完毕后不拆除；地下室模板拆除时对后浇带处梁要重新支顶，并且要先支顶，然后拆除其他模板。
3.8在上层结构施工时，相应支撑楼板的整体脚手架不得拆除，即要准备两层模板支撑，保证施工荷载的分散传递。
4、模板拆除：
4.1底模及其支架拆除时的混凝土强度应符合设计要求；当设计无具体要求时，混凝土强度应符合下表的规定。检查数量：全数检查；检验方法：检查同条件养护试件强度试验报告。
构件类型
构件跨度(m)
达到设计的混凝土立
