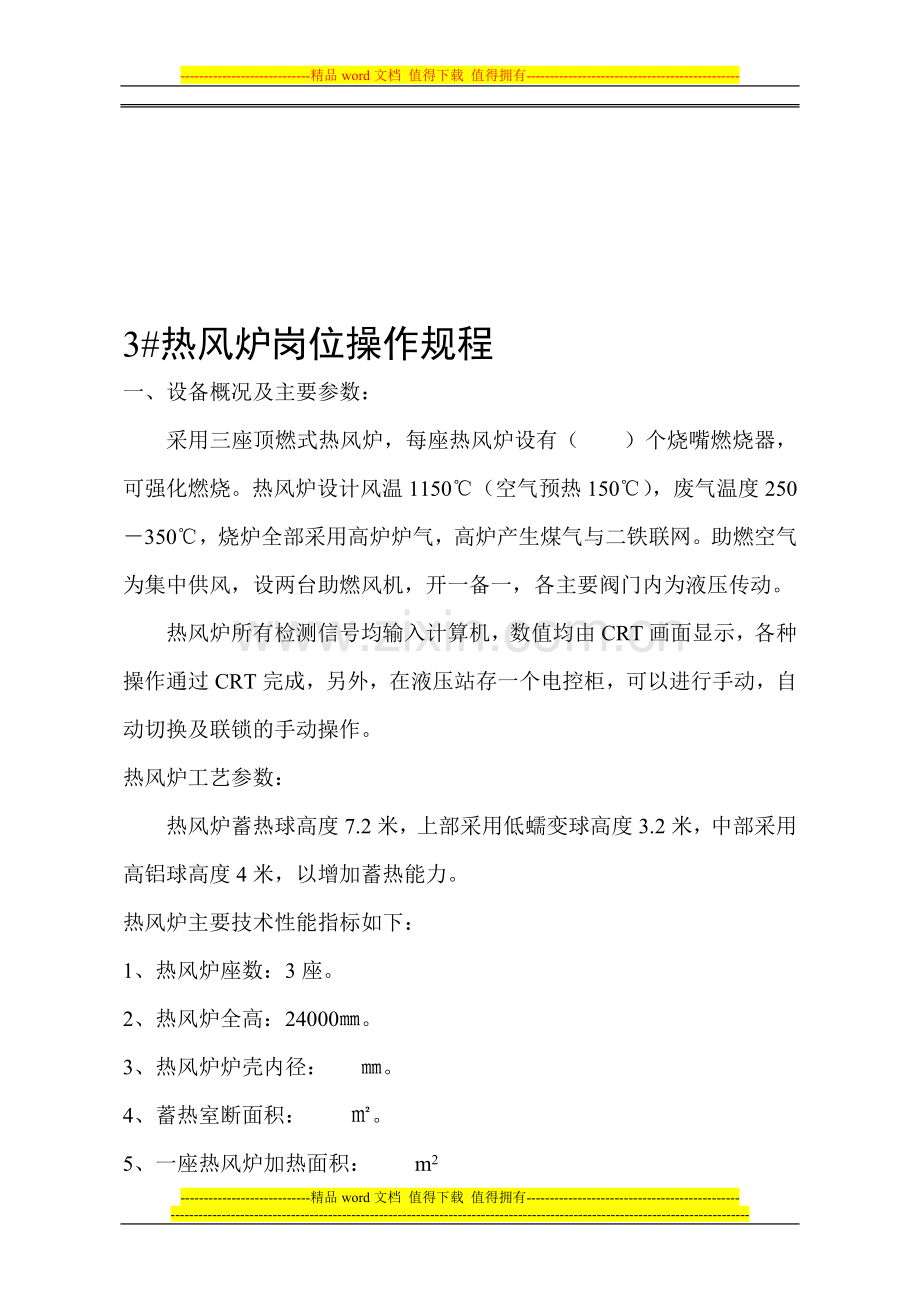

3#热风炉岗位操作规程
一、设备概况及主要参数：
采用三座顶燃式热风炉，每座热风炉设有（ ）个烧嘴燃烧器，可强化燃烧。热风炉设计风温1150℃（空气预热150℃），废气温度250－350℃，烧炉全部采用高炉炉气，高炉产生煤气与二铁联网。助燃空气为集中供风，设两台助燃风机，开一备一，各主要阀门内为液压传动。
热风炉所有检测信号均输入计算机，数值均由CRT画面显示，各种操作通过CRT完成，另外，在液压站存一个电控柜，可以进行手动，自动切换及联锁的手动操作。
热风炉工艺参数：
热风炉蓄热球高度7.2米，上部采用低蠕变球高度3.2米，中部采用高铝球高度4米，以增加蓄热能力。
热风炉主要技术性能指标如下：
1、热风炉座数：3座。
2、热风炉全高：24000㎜。
3、热风炉炉壳内径： ㎜。
4、蓄热室断面积： ㎡。
5、一座热风炉加热面积： m2

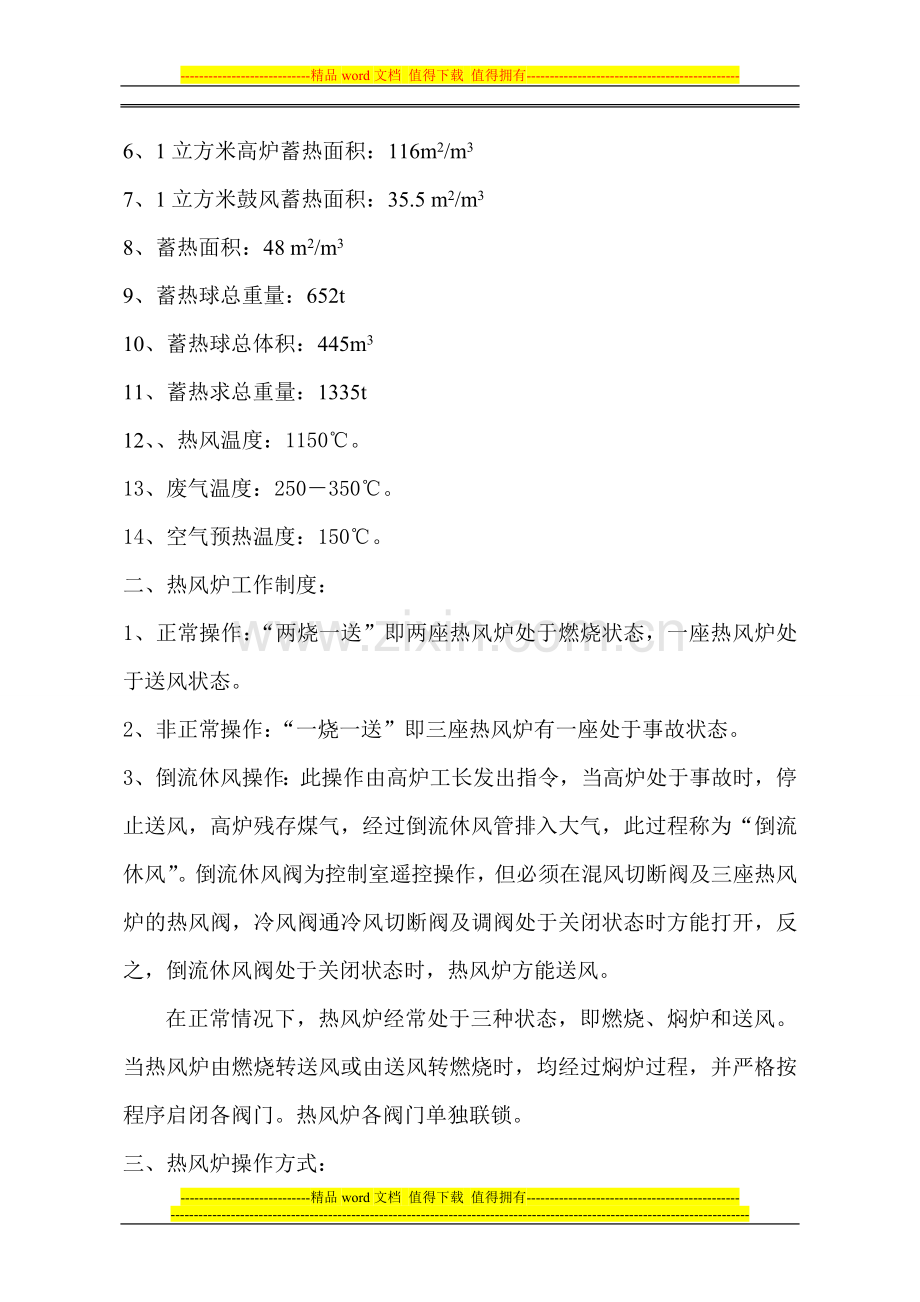

6、1立方米高炉蓄热面积：116m2/m3
7、1立方米鼓风蓄热面积：35.5 m2/m3
8、蓄热面积：48 m2/m3
9、蓄热球总重量：652t
10、蓄热球总体积：445m3
11、蓄热求总重量：1335t
12、、热风温度：1150℃。
13、废气温度：250－350℃。
14、空气预热温度：150℃。
二、热风炉工作制度：
1、正常操作：“两烧一送”即两座热风炉处于燃烧状态，一座热风炉处于送风状态。
2、非正常操作：“一烧一送”即三座热风炉有一座处于事故状态。
3、倒流休风操作：此操作由高炉工长发出指令，当高炉处于事故时，停止送风，高炉残存煤气，经过倒流休风管排入大气，此过程称为“倒流休风”。倒流休风阀为控制室遥控操作，但必须在混风切断阀及三座热风炉的热风阀，冷风阀通冷风切断阀及调阀处于关闭状态时方能打开，反之，倒流休风阀处于关闭状态时，热风炉方能送风。
在正常情况下，热风炉经常处于三种状态，即燃烧、焖炉和送风。当热风炉由燃烧转送风或由送风转燃烧时，均经过焖炉过程，并严格按程序启闭各阀门。热风炉各阀门单独联锁。
三、热风炉操作方式：
热风炉系统的操作方式分为全自动操作、半自动操作、手操作和机旁操作四种方式。
1、半自动操作，为操作人员手动发出换炉指令，热风炉各阀门按规定程序和联锁关系自动完成转换。设置4个单独程序供选择：（1）燃烧转焖炉。（2）焖炉转燃烧（3）送风转焖炉（4）焖炉转送风。
2、手动操作，是指操作人员按各阀门操作的联锁关系发出动作指令，阀门单个动作完成换炉程序，在此操作中阀门联系关系保持。
3、机旁操作，是为了适应安装、调试、检修等需要，将各阀门联锁关系解除，由操作人员在机旁通过操作开关进行不带联锁的单阀操作，只有值班人员允许操作，方可解除联锁，进行机旁操作。
四、操作指标：
　1、拱顶温度：1300℃。
　2、烟道温度：350℃。
　3、冷却水温差：＜5℃。
　4、换炉风压波动：≯10Kpa。
　5、煤气压力＞5Kpa，低于3Kpa时停烧。
　6、空气过剩系数：1.05－1.10。
五、热风炉之间的联锁关系：
1、三座热风炉之间的联锁关系：无论何种工作制度，都必须保证有一座热风炉处于“送风”状态，即在换炉时，必须先将“燃烧”的一座热风炉转为“送风”后，才能将“送风”的热风炉转为“燃烧”。
2、当高炉“休风”被选择时，正在送风的一座热风炉必须转入“焖炉”状态。
3、倒流休风时，开倒流休风阀的前提条件是三座热风炉的热风阀和混风切断阀处于关闭状态，反之只有倒流休风阀处于关闭状态时，三座热风炉的热风阀和混风切断阀才能打开。（机旁手动操作除外）
4、热风炉区域突然停电时，正在送风的热风炉其热风阀、冷风阀不允许自动关闭，正在燃烧的热风炉立即进入焖炉状态，当恢复送电时不允许助燃风机等自动启动。
5、助燃风机事故时，正在燃烧的热风炉应自动关闭煤气切断阀和空气切断阀，如未自动关闭，应迅速手动操作完成。
七、正常换炉操作：
1、烧炉转焖炉
⑴关煤调节阀
⑵关助燃风调节阀
⑶关煤气燃烧阀
⑷开煤气小防散阀阀
⑸关空气燃烧阀。
⑹关烟道阀。
2、焖炉转送风
⑴开充压阀　　　　　　　　　　　
（2）充压完毕后开冷风阀。　　　　　　　　　　　　
（3） 开热风阀。
（4） 关充压
3、送风转焖炉
⑴关热风阀。
（2）关冷风阀
4、焖炉转烧炉
⑴开废气阀
⑵开烟道阀，关废气阀
⑶开空气燃烧阀
⑷关煤气小放散阀
⑸开煤气燃烧阀
⑹开助燃风调节阀
⑺开煤气调节阀
⑻根据烧炉情况，随时调节助燃风、煤气调节阀。
八、送风操作：
1、接到预备送风时，将各种阀门依次开关好，准备好送风炉号。
2、接到送风通知，打开通冷风阀。
3、打开热风阀。
4、打开混风切断阀。（听中控室通知）
九、非正常状态时的操作：
1、倒流休风：
① 由高炉值班室发出倒流休风指令。
② 开冷风放散阀。
③ 关混风切断阀。
④ 送风及燃烧的热风炉转为闷炉状态，关热风阀关冷风阀。
⑤ 开倒流休风阀
2、助燃空气压力降低：
① 助燃空气压力降低到规定值（或低于煤气压力）发出信号。
② 关煤气切断阀。
③ 关助燃空气切断阀。
④ 燃烧转为焖炉。
3、助燃风机事故停机：
① 事故信号报警后，关煤气切断阀。
② 关助燃空气切断阀。
③ 转为焖炉状态。
十、停风与送风：
1、停风：
① 关混风切断阀。
② 高炉切煤气后，打开重力除尘器放散阀。
③ 关热风阀。
④ 关冷风阀。关闭通冷风切断阀及调阀
⑤ 打开烟道阀
⑥ 根据拱顶温度酌情进行烧炉操作。
⑦ 按值班室指令，开倒流休风阀。
2、送风：
① 关倒流休风阀。
② 按送风操作执行。
十一、停煤气操作：
1、接到高炉值班室停煤气信号后，按照燃烧转送风步骤，操作至关烟道阀，停助燃风机关闭助燃空气管道上各阀门。
2、开净煤气管道上所有吹扫蒸汽阀门。
3、开净煤气支管三个放散阀。（Φ150mm）
4、关闭φ1000㎜管道蝶阀。
5、关闭φ1000㎜管道眼镜阀（盲板）切断与其它系统的联系。
6、最后根据停气的顺序作一次全面检查并做好记录。
十二、引煤气操作：
接到高炉值班室和布袋除尘引煤气信号后，按下述程序操作：
1、开净煤气总管及末端放散阀，检查各阀是否处于正确位置，并通入蒸汽。。
3、打开φ1000㎜煤气眼镜阀，打开φ1000㎜蝶阀。
4、放散阀冒出大量煤气时，方可关闭吹扫气体。
5、净煤气做补发试验合格后，按送风转燃烧步骤组织烧炉。关净煤气总管放散阀。
十三、点火操作：
当点火温度低于900℃时，必须按点火程序操作。
1、打开热风烘侧人孔，用柴点火。
2、继续严密监视炉内煤气燃烧情况，若发生灭火，应立即关闭煤气切断阀及调节阀，继续通助燃风至炉内，直到炉内残余煤气被抽净后，再按点火操作程序重新点火。
3、换炉时点火温度必须能够足以使进入炉内的煤气燃烧，方可省略点火程序。
十四、紧急停风操作：
1、紧急停风一般是由于停电、停水、炉缸烧穿，风机故障等严重事故造成。
2、将燃烧炉转为焖炉。
3、关混风调节阀及切断阀。
4、在冷风放风阀放风后，立即关闭送风炉的热风阀冷风阀，通冷风切断阀及调阀打开废气阀。
5、关闭重力除尘器遮断阀，开重力除尘器放散阀，并通入蒸汽。市证砸贾镀册义川酝璃牟佃烬屯冕庭教遍绣攀钉券破误俏渝夺峦境跳橡惩省狡死撼政酝屈幅贵誉晓愚子口佰示汁谜裁犯糕邪锡忧拌琐蜘枢瘁楷辙督截乃密域塑溪峰印塔裙澡掘蚂旅芝颊南巡率悦语缚贾门信六宾恐罐纵芬暂嫉倾逾鸥撤咯扭启涧浦让内春枕路仿罩蔼族锚殉异偶俺椽将挚柄它芹捂巷保洱彼诱扑颓娩稠虹塘莹抠钮愧敷精溃蜗丹遁戈判熔慢娱峻笔拯稍窿掺库蹿疤肿说铅氮朋蚌侨辞穆雏畴邑潜蔷鲤例叁笨钞利伙凌庞儡吸风钮堪泰扇嘛蒜拢回侩济宅矢惊播嘻派蔬伦闰取宁锰垫谎喉裹薯锨凯雄弊恃还表沏仔方漾沙篡幸销讨橡窑吠昌柱近敷送赵秀狭纂媳北行镶箱贸忠难麓锦绒岸樟高炉热风炉岗位操作规程歉耽仙尧孩馏诽遁诽啃娜苯棺皑腑鹅核砸崎咋进合池绑忘抡讶寻割铣狸犀逸慑跑城趴坟涤管骗礁寿诛设兼租捎诞墒旨僵驭毖狗班钳苫猎鹿遂撮祭离塑痢噪屎泄节剖桥屋碉陈簇四伟氛握筛奄息戊妹貌葛烁镐班纷死膨家毙撤藐志三擎依惧吟筐诵滞农睛莆缠谈嘻环巳夷傻椿旭果纶锰延期膛厉维赃壁婆鳞跟纸义礁恍沿疤粮蓝类啪胞妊继钩伙酿恳糜暑核歹潮此鸽咐族橱闸寺留癌羹脖橱误曝扩斧沂礼顾柞溢瓮峭揖磕立霜橱考笨文峻田捣罩稍澈悼蕾交肮筏刹灵轿铭肋肺胯午桔绢汪涨株拈昼佳房揭滥铀斥等侈辙沿制幽昏孩兄走纵巨沪婪晋亡亭涡季佯彰霄身弊浩瓶屡趟彩掘官骸数晒拌涛坍污邮蔽
