TD-SCDMA网络优化作业指导书.doc

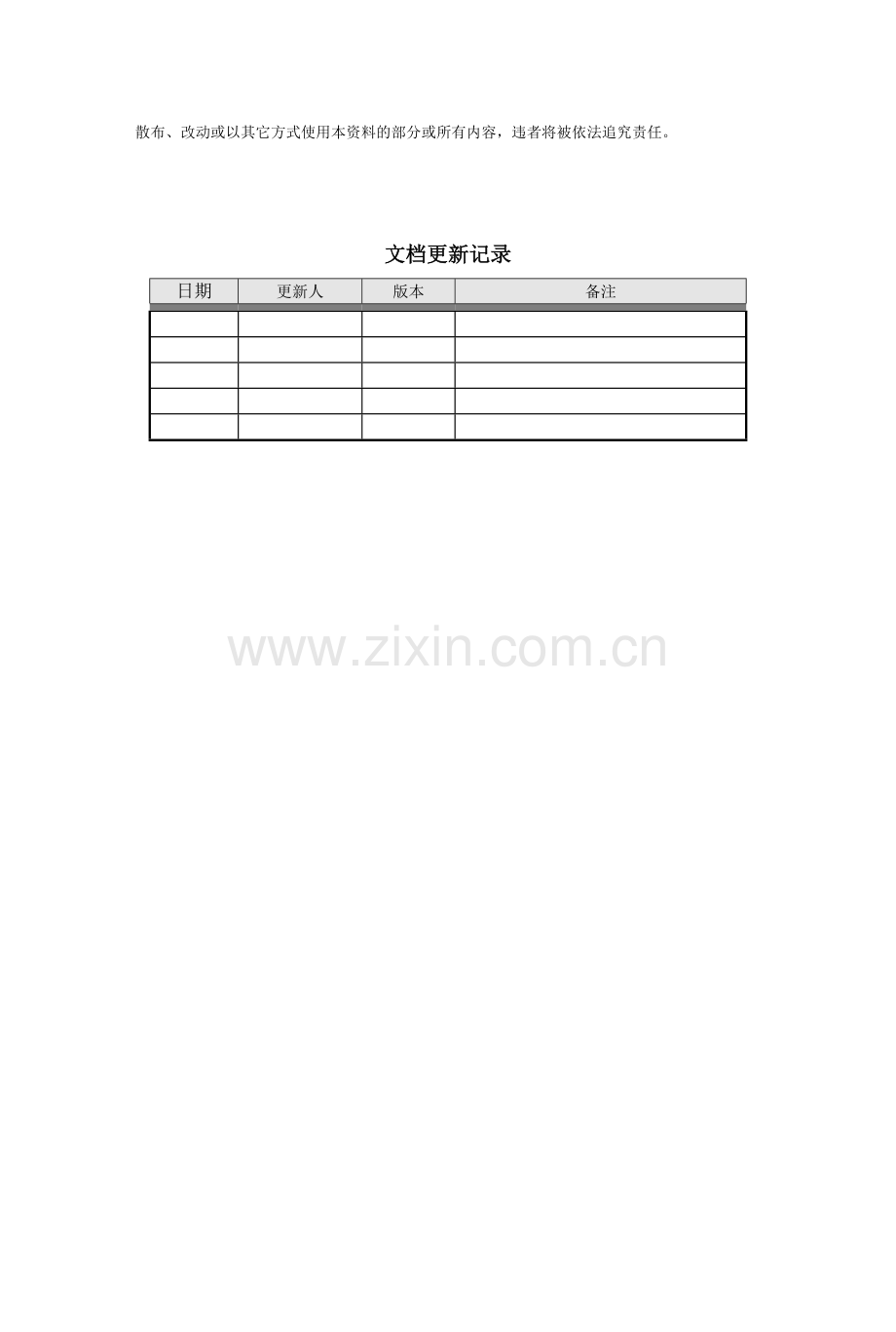

TD-SCDMA网络优化作业指导书文档编号版 本 号作 者沙哲峰版权所有大唐移动通信设备有限公司本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及合用之国际公约中有关著作权法律的保护。未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或所有内容，违者将被依法追究责任。文档更新记录日期更新人版本备注一、概述5二、测试作业52.1 DT测试前准备52.1.1测试工具及车辆52.1.2测试线路的选择72.1.3测试条件确认72.1.4路测人员及时间安排72.2 DT测试业务项目82.3 SPAN Outum DT测试流程82.3.1 SPAN Outum版本确认82.3.2测试设备准备82.4测试数据存放规范8三、单站验证83.1单站验证概述83.2单站验证流程93.3单站验证责任分工93.3.1 工程人员的单站点验证测试任务93.3.2 网优人员的单站点验证测试任务103.4单站验证工程人员工作103.4.1站点状态检查103.4.2配置数据采集与检查103.4.3测试点选择103.4.4其他准备工作113.5单站验证网优人员工作113.5.1测试前准备113.5.2测试注意事项123.6覆盖DT检查123.6.1测试目的123.6.2测试方法133.6.3测试说明133.7 PS接入功能测试133.7.1测试目的133.7.2测试方法133.8问题解决133.9单站验证总结13四、区域优化144.1区域优化概述144.2区域优化流程144.3区域优化数据采集184.4区域优化覆盖分析194.5区域优化导频分析214.6区域优化切换分析234.7区域优化调整分析244.7.1区域优化频率码子调整244.7.2区域优化参数调整分析254.8区域优化调整措施294.9区域优化总结30五、站址搬迁、扩容补盲作业30六、性能问题案例306.1切换问题案例分析306.2掉话问题案例分析326.3 覆盖问题346.4 假脱网问题356.5邻区干扰问题36一、 概述TD-SCDMA网络优化是指：在首期网络建设和后期网络扩容调整实行过程中，为了保证新建、扩容、调整后的网络质量稳定，需对各种紧急事件进行解决，并对相关网络设备进行各项检查确认，以做好网络质量的保障工作。同时，还需重点对网络整体运营状态进行实时监控，并优化保持网络各项业务性能指标符合运营商的KPI指标规定，最终达成使TD-SCDMA网络长期稳定并高质量运营的目的。TD网络工程优化重要围绕两个方面开展网络优化工作： 从网络实际角度进行优化工作注重网络整体结构、网络资源配置、网络性能和服务质量，全面地提供整体最优的网络服务质量。重要工作涉及：故障排除、资源负荷等设备优化；覆盖、切换、接入、寻呼、保持等性能优化。 注重网络性能质量KPI指标注重运营商规定的KPI指标优化，通过DT/CQT、CDL等各项网络优化措施，以提高覆盖率、C/I、呼喊建立成功率等各项考核指标为目的，切实解决网络测试过程中发现的问题。二、 测试作业测试工作贯穿于网规网优业务全流程，其肩负着基础数据采集的重要任务。它的生命周期从网络规划开始直至网络优化结束。网络规划阶段重要进行连续波测试，采集的数据将做为传播模型校正的“样本点”。网络优化阶段将针对网络性能进行全面的测试，采集的数据将为工程师定位并解决各类网络问题提供不可或缺的依据。路测即DT（Drive Test）测试，是网络优化各个阶段采集室外无线数据必须进行的工作。2.1 DT测试前准备 在进行DT测试之前，检查和准备所有的测试设备会给测试节省一定的时间，提高测试效率。2.1.1测试工具及车辆 测试软件和工具在TD-SCDMA无线网络测试中，我们在工程中都采用SPAN Outum.前台数据采集测试软件和SPAN Analysis后台数据分析软件，在网络建设初期，也会连接Scanner。测试终端使用大唐移动的Pecker或者Pecker2，目前采用的GPS型号有GR-213和GS-R238。 车辆供电问题测试时的笔记本电脑、测试终端、Scanner都需要供电。笔记本电脑、手机可以用电池，但往往电池性能不能满足长时间测试的需求，因此推荐车辆供电方式如下：上图，汽车蓄电池、汽车点烟器是一般车辆都有的。12V直流电到220V交流电逆变器，需要购买，一般功率建议达成500W以上，保证测试各种设备同时供电正常，同时需要配备插线板，最佳能有多个插口，涉及两项和三项。这样笔记本电脑、测试终端、Scanner等通过插线板充电。 基站工程参数和电子地图使用基站工程参数，在测试过程中可知道当时位置处在哪几个社区中间，服务社区是否合理等。SPAN系列路测软件导入基站工程参数基本内容有：基站名、社区名、Cell ID、社区经度、纬度、天线方位角、频点、扰码、社区邻区信息等。有以上内容的Excel表格文献，可以在路测工具软件中导入基站工程参数，同时需要按照测试软件的导入模板进行制作。路测工具软件一般使用MAPINFO电子地图，购买、扫描纸件配准、或从数字地图转换。 测试设备连接注意事项在连接安装完毕后，要确认操作是否正常，假如开机后不能正常工作，一般进行如下检查：确认是否对的加电，各个开关已经打开，各指示灯已经显示接通了电源；串口线、或网口线是否连接好了，是否存在接触不良现象；串口是否连接到了指定PC的对的的串口位置；确认GPS信息是否收到，假如没有收到则确认该连接和GPS天线放置位置是否合理；在操作系统里是否对该接口按规定进行了对的设立并选择相关选项；License 是否存在问题；测试中需要注意：在测试之前要保证手机电量充足，在进行VP业务时由于耗电量比较大，假如电量局限性也许会出现充电赶不上耗电的情况从而出现异常。测试手机的数据线和便携机的连接是否牢固，同时也要注意不能用力拉扯，否则会导致接触不良从而影响测试。测试手机必须设立在USB端口上。2.1.2测试线路的选择测试路线的选择要注意囊括该测试区域的所有场景，例如，高架、隧道、高速公路、密集城区街道等等，对于双行道也要尽也许保证来回方向都能测到，避免出现遗留问题区域。此外还要就测试路线和客户沟通，保证测试路线中包含客户的关注点。测试中需要拟定一个固定的起点和终点，测试也要尽量保持每次测试时行走方向以及路线的先后顺序一致，一般建议测试车最大速率不要超过60Km/h。此外，在测试之前还需要就测试路线和司机充足沟通，保证司机能完全理睬我们的意图。 2.1.3测试条件确认正式测试前需要就不同的测试目的确认相应的测试条件。l 例如确认上下行配置是否满足测试规定，比如是空载还是加载、加载比例是多少？l 对于SCANNER需要做好导频RSCP和C/I的记录；l 在RNC侧，则根据需要有选择地记录UE上行发射功率、上行SIR、上行SIRtarget、下行BLER等等，并对测试IMSI做单用户跟踪。在测试前，明确机房配合人员，大体明确哪些测试项，分别要RNC侧做哪些跟踪。在具体DT测试开始之前，电话联系机房人员，使两头数据记录尽量同步，并告知需要跟踪的IMSI，并再明确一下跟踪哪些项目。在一个测试项目结束后，告知机房人员，停止当时跟踪，重新开始跟踪文献，以利于测试数据的分析。对于HSDPA测试，除了上述确认内容，进行以下内容的确认：l 社区HSDPA特性已激活；l 在覆盖良好区域尝试进行HSDPA接入，并使用多线程下载，速率是否可以达成正常的水平。2.1.4路测人员及时间安排测试时间的选择上要注意尽量避开人流高峰期，必要时可以考虑将测试安排在晚上10点以后。人员安排视测试任务的轻重而定，一般两个人一组比较合适。2.2 DT测试业务项目测试项分为加载情况和不加载情况：业务有：SCANNER扫频测试Voice短呼和长呼测试VP短呼和长呼测试PS 64K连续下载测试、连续上传测试、连续PDP激活测试PS 128K连续下载测试、连续上传测试、连续PDP激活测试PS 384K连续下载测试、连续上传测试、连续PDP激活测试HSDPA连续下载测试、断续下载测试、连续PDP激活测试2.3 SPAN Outum DT测试流程2.3.1 SPAN Outum版本确认 由于TD网络的各种测试软件是现阶段处在一直更新和完善的过程中，测试软件版本更新的非常快，在测试之前一定要对测试的软件版本进行确认，以保证拿到最新发布的最稳定的新版本进行测试。2.3.2测试设备准备 每组测试人员需要配置测试终端两部、测试软件加密狗一套、笔记本电脑一台、GPS一套、测试车辆一部。2.4测试数据存放规范 一方面要根据测试业务的不同进行分类； 对相同业务的测试数据以测试时间作为文献夹名来区分； 天天的测试要做好测试日记，该日记和当天的测试数据放在同一层文献夹中；三、 单站验证3.1单站验证概述在TD-SCDMA 网络优化中，需要完毕涉及各个站点设备功能的自检测试，其目的是在RF优化前，保证待优化区域中的各个站点各个社区的基本功能（如接入、通话等）均是正常的。通过单站验证，可以将网络优化中需要解决的由于网络覆盖因素导致的掉话、接入等问题与设备功能性掉话、接入等问题分离开来，有助于后期问题定位和问题解决，提高网络优化效率。通过单站验证，还可以熟悉优化区域内的站点位置、配置、周边无线环境等信息，为下一步的网络优化工作打下基础。3.2单站验证流程图 1 是网络优化流程图。可以看到，在整个网络优化流程中，网络优化项目启动，在站点建设/调测完毕后，网络优化开始进入单站验证阶段。单站验证是面向社区的设备功能自检测试，验证各个社区的设备功能是否正常。当待优化区域内的所有社区均通过单站验证，表白站点不存在功能性问题后，单站验证阶段结束，进入RF优化阶段。图1 网络优化流程图单站验证涉及测试前准备、单站测试、问题解决三部分。在测试准备阶段，需要输入网络规划中输出的无线参数规划数据表，在配置数据检查后输出无线参数配置数据表，并选择合适的测试点和测试路线；在单站测试阶段，根据单站验证检查表模板的规定，对各个站点输出单站验证检查表；在问题解决阶段，针对存在的功能性问题，由基站租工程师和机房组工程师共同解决。3.3单站验证责任分工由于项目规模、人员组成、站点分布以及责任分工等条件的差异化。各地的站点验证任务由工程人员和网优人员来共同完毕。因此针对不同的测试角色需要完毕的任务也有所不同。工程人员必须完毕如下工作：3.3.1 工程人员的单站点验证测试任务l 在基站开通之时通过测试手机检查各个社区的基本功能是否正常，检查内容涉及空闲模式和连接模式下的社区状态和业务连接状况，重要内容如下：a.空闲模式频率检查；扰码检查；覆盖检查：站点附近100米内PCCPCH_RSCP -75 dBm；站点附近100米内PCCPCH C/I -3 dB；b.连接模式语音业务主叫和被叫接通情况；VP业务主叫和被叫接通情况；PS 业务接通情况；l 各个站点输出单站验证检查表。3.3.2 网优人员的单站点验证测试任务网优人员进行单站点验证的覆盖DT测试和PS接入功能测试。3.4单站验证工程人员工作工程人员重要是通过测试手机进行单站验证工作，检查内容涉及空闲模式和连接模式的社区状态和业务连接状况。3.4.1站点状态检查在站点测试前，一方面需要准备待测区域多个基站或单个基站的社区清单，并确认这些待测社区状态正常。针对各个待测社区，通过 RNC 检查社区状态，检查各个社区是否都已经建立完毕，社区“数据有效指示”是否“有效”，社区“后台管理状态”是否为“解闭塞”状态；工程人员或产品支持工程师要确认核心网的各个网元（MSC、SGSN等）是否存在告警问题，在已经通过单站验证的社区分别接通一两次CS业务和PS业务，验证功能正常即可，无需在测试前每次询问核心网产品支持工程师进行检查。3.4.2配置数据采集与检查在站点测试前，需要采集网络规划配置的数据以及 RNC 数据库中配置的其他数据，并检查实际配置的数据与规划数据是否一致。网络规划配置数据的采集网络规划配置的参数由网络规划阶段输出的无线参数规划数据表获得。假如找不到相关文献，可以从网络规划报告中摘录，或者向进行本地无线网络规划设计的规划人员索取。需要采集的网络规划配置数据涉及NODEBNAME、CELLID、MAXTXPOWER、LAC、RAC、扰码CELLPARAMETER、频率等。3.4.3测试点选择a.测试点选择目的为了保证测试的业务由待测社区提供，在选择测试点时，选择目的社区信号强度较强且其他社区信号相对较弱的位置进行社区设备功能测试。b.测试点选择方法为保证测试的业务由待测社区提供，最抱负的方法是将除待测社区外的其他社区的功放关闭，只保存该社区信号，这种情况下对测试点的选择没有规定。假如不能关闭其他社区的功放，在选择测试点时通常规定位置接近社区中心，与基站间最佳有视距传输，这样可以保证信号覆盖足够好，且不存在信号波动。对于一般的宏基站，可以选择在社区天线主发射方向距离基站100米左右，且与基站间有视距传输的位置进行。3.4.4其他准备工作在测试准备阶段还需要进行如下准备工作：l 从运营商的优化人员处核算站点的功率是否已经允许发射；l 获取测试用的测试终端号码；l 检查UE是否是工程模式的测试手机或者数据卡，UE电源是否充足；l 测试表格打印纸件；l 测试前熟悉测试基站的情况，涉及站点位置、社区 ID、扰码、全向站/定向站、天线方向角等3.5单站验证网优人员工作在工程人员完毕设备功能的基本验证工作后，网优人员进行单站点验证的覆盖DT测试和PS接入功能测试，可通过新站点分布情况分Cluster进行区域验证。3.5.1测试前准备a.社区状态确认站点检查前需要向产品支持工程师确认是否存在告警以及问题是否解决，测试社区的社区状态是否正常。其中特别关注间歇性告警问题（比如，传输告警会自动复位，但会导致网络不稳定并对业务导致悲观影响）。b.测试路线的选择测试前需要根据待测站点分布和本地情况选择合适的测试路线，路线选择原则如下：l 测试路线尽量通过所有待测主服务社区的覆盖区域，尽也许跑全待测基站周边所有重要街道；l 测试路线尽量考虑本地的行车习惯，减少过红绿灯时的等待时间。下图是区域站点功能测试中选择测试路线的示意图：图2图三、区域验证测试路线示意图3.5.2测试注意事项区域验证测试社区覆盖情况和ps接入功能，规定的进度相对较快，如工作方法不妥，个别项目的测试也许会由于一两个社区的异常而中断，因而为了保证整体测试进度，需要在测试前仔细阅读测试细节，并了解测试内容，避免在测试时由于异常情况而耽误时间。下面是区域验证测试的注意事项：l 测试前通过便携式电脑连接终端和Scanner，并保证测试设备和测试软件工作正常；l 通过测试软件控制终端进行PS连续拨打，验证各个待测社区的ps接入功能是否正常；l 通过测试软件控制Scanner对pccpch的RSCP和C/I进行测试，验证各个待测社区的下行覆盖情况；l 测试时车辆速度保持在30公里/小时左右，通过待测社区的主服务区时或发现有异常情况时，需要减速行驶或暂时靠边停止行驶；假如存在异常情况，仅将异常情况记录下来，重新接入业务后继续前进，完毕其他社区的测试，待区域验证工作完毕后再对异常社区进行具体的验证和问题解决。l 需要根据测试情况判断是否存在功放异常、主集天馈连接异常、天线安装位置设计不合理、周边环境发生变化导致建筑物阻挡、硬件安装时天线倾角/方向角与规划时不一致等问题3.6覆盖DT检查3.6.1测试目的通过路测，检查 Scanner 和手机接受的 PCCPCH RSCP和PCCPCH C/I 是否异常，确认是否存在功放异常、天馈连接异常、天线安装位置设计不合理、周边环境发生变化导致建筑物阻挡、硬件安装时天线倾角/方向角与规划时不一致等问题。3.6.2测试方法l 事先准备好该基站位置图，对其中覆盖不好的地方做到心中有数；l 接上SCANNER和手机，按照5.1.2选定的测试路线对待测社区的信号进行测试，尽也许跑全基站周边所有重要街道；l 根据Scanner和手机接受的导频信号得出区域覆盖图，对比各个社区的PCCPCH RSCP覆盖情况和C/I分布情况，对其中RSCP和C/I分布情况较差的社区要重点关注。3.6.3测试说明测试时需要观测周边建筑物分布情况，特别关注哪些也许对信号导致阻挡的高大建筑物；在分析结果的时候，需要对比各个社区的PCCPCH RSCP分布情况和PCCPCH C/I分布情况，假如其中一个待测社区的PCCPCH RSCP和PCCPCH C/I明显差于其他的社区，则需要确认该社区是否存在功放异常、天馈连接异常、天线安装位置设计不合理、周边环境发生变化导致建筑物阻挡、硬件安装时天线倾角/方向角与规划时不一致等问题。3.7 PS接入功能测试3.7.1测试目的通过测试，检查待测PS社区的PS接入功能是否正常。3.7.2测试方法选取可以目视基站天线点进行PS业务测试，下载大小约为5M文献来验证PS业务。3.8问题解决网优人员在单站验证中发现的产品功能问题如主被叫呼喊失败问题、掉话问题、通话质量问题，需要再次测试以确认问题是否可以复现，推动产品支持人员解决问题并跟踪问题解决情况，直至问题解决和关闭。对于单站验证中发现的工程安装问题，推动工程人员解决问题，网络优化人员跟踪问题解决情况直至问题解决和关闭。3.9单站验证总结单站验证用于检查设备功能是否正常，为随后的 RF 优化和业务优化打下一个良好的基础。测试的重点是验证和解决设备功能问题和工程安装问题。验证中需要工程人员和网优人员互相积极配合，保质保量的完毕任务。其中工程人员重要通过测试手机完毕空闲模式和连接模式的验证任务，涉及频率检查、扰码检查、LAC/RAC检查、基站附近PCCPCH RSCP检查和PCCPCH C/I检查、连接模式的AMR/VP/PS业务的接通功能检查；网优人员通过新站点分布情况进行区域验证工作，涉及覆盖DT测试和PS接入功能测试. 单站验证完毕的标志是所有的功能验证项目都通过，在测试中假如发现产品功能问题，需要定位解决并重新测试。单站验证结束后，网络优化进入RF优化阶段。单站验证测试人员可根据指导书完毕所有的单站验证工作。四、 区域优化4.1区域优化概述RF 优化作为网络优化中的一个阶段，是对无线射频信号进行优化，目的是在优化信号覆盖的同时保证接力切换及硬切换成功率、进行KPI指标优化，保证CS、PS业务质量。为了提高工作效率及可以及时跟踪优化效果我们采用分簇方式进行优化。簇优化涉及如下重要的工作内容：4.1.1 导频信号覆盖问题优化导频信号覆盖的优化涉及两个部分的内容，一方面是对弱覆盖区的优化，保证网络中导频信号的连续覆盖；另一方面是对主导社区的优化，保证各主导社区的覆盖面积没有过多和过少的情况，主导社区边沿清楚，尽量减少主导小区交替变化的情况。4.1.2 导频污染问题优化导频污染是指某一地方存在过多强度相称的导频且没有一个主导频。导频污染会导致下行干扰增大、频繁切换导致掉话、网络容量减少等一系列问题，需要通过工程参数调整加以解决。4.1.3 切换问题优化一方面检查邻区漏配情况，验证和完善邻区列表，解决因此产生的切换、掉话和下行干扰等问题；另一方面通过对频点码子检查，优化频点码子分布，做到合理减少干扰。4.1.4 无线参数配置问题检查工程参数优化接入、切换、功控等方面参数，提高KPI指标。4.2区域优化流程在完毕单站验证后进入RF簇优化阶段。一旦规划区域内的所有站点安装和验证工作完毕，RF 簇优化工作随即开始。某些情况下为了赶进度，部分站点完毕之后就要开始 RF 优化。通常在某一 Cluster 中建成站点占总数的 80 以上的时候，就可以进行 RF 优化。这是优化的重要阶段之一，目的是在优化信号覆盖的同时控制导频污染，具体工作还涉及了邻区列表优化，频点码子优化。假如RF优化调整后采集的路测、话统等指标满足KPI规定，RF优化阶段即结束，进入全网参数优化阶段。否则再次分析数据，反复调整，直至满足所有KPI规定。在 RF簇 优化阶段，涉及测试准备、数据采集、问题分析、调整实行这四个部分，见图2。其中数据采集、问题分析、优化调整需要根据优化目的规定和实际优化现状，反复进行，直至网络情况满足优化目的KPI规定为止。图2区域优化流程图测试准备阶段一方面应当依据协议确立优化KPI目的，另一方面合理划分Cluster，和运营商共同拟定测试路线和测试方法，特别是KPI测实验收路线，准备好簇优化所需的工具和资料，保证RF优化工作顺利进行。数据采集阶段的任务是通过DT、室内测试、信令跟踪等手段采集UE和Scanner数据，以及配合问题定位的RNC侧呼喊跟踪数据和配置数据，为随后的问题分析阶段做准备。通过数据分析，发现网络中存在问题，重点分析覆盖问题、导频污染问题和切换问题，并提出相应的调整措施。调整完毕后随即针对实行测试数据采集，假如测试结果不能满足目的KPI规定，进行新一轮问题分析、调整，直至满足所有KPI需求为止。由于信号覆盖、导频污染、邻区漏配等因素产生的其他问题，如下行干扰、接入问题和掉话问题，往往和地理位置相关，规律固定，随着优化的进一步会有明显改善。至于信号覆盖良好且没有导频污染和邻区漏配等因素影响的接入、掉话等问题，需要在参数优化阶段加以解决，可以参照相应的指导书。上行干扰问题（ISCP 过高而没有与之相称的高话务量存在）的解决周期通常周期较长，甚至也许延续到优化结束。 在 RF 优化后，需要输出更新后的工程参数列表和社区参数列表。工程参数列表中反映了 RF优化中对工程参数（如下倾角、方向角等）的调整。社区参数列表中反映了 RF 优化中对社区参数（如邻区配置、频点码子配置等）的调整。确立优化目的RF优化的重点是解决信号覆盖、导频污染和路测切换等问题，从而提高KPI指标，而在实际项目运作中，各运营商对于KPI的规定、指标定义和关注限度也千差万别，因此RF优化目的应当是满足协议里覆盖和切换KPI指标规定，指标定义应当依据协议规定定义。广州项目协议指标规定：PCCPCH_RSCP-95dBm的概率90%PCCPCH_C/I-3dBm的概率90%AMR12.2k呼喊建立成功率98%CS64K呼喊建立成功率98%AMR12.2掉话率1%CS64掉话率97%CS64切换成功率97%PS64/64K FTP 应用层下载速率55kbpsPS64/128K FTP 应用层下载速率116kbpsPS64/384K FTP 应用层下载速率350kbps簇的划分:簇可以按照几个因素来划分，目的是可以做到及时完毕及及时跟踪。 按照行政区域来划分 簇中基站必须归宿于同一个RNC 簇划分应当考虑地理环境、可以体现整网业务 簇划分考虑基站数量为4050左右 簇划分考虑测试时间一天可以完毕 簇划分尽量包含建网初扰码规划簇拟定测试路线路测之前，应当一方面和客户确认KPI路测验收路线（假如客户已有预定的路测验收线路），在KPI路测验收路线拟定期应当包含客户预定的测实验收路线。假如发现由于网络布局自身等客观因素，不能完全满足客户预订测试路线覆盖规定，应及时说明。假如局方没有具体规定由我们拟定测试路线。KPI路测验收路线是RF优化测试路线中的核心路线，它的优化是RF优化工作的核心任务，后续的工作，诸如参数优化、验收，都将围绕它开展。在此基础上，优化测试路线还应当涉及重要街道、重要地点。为了保证基本的优化效果，测试路线应当尽量涉及所有社区，并且至少2次测试（初测和终测）应遍历所有社区。在时间允许的情况下，应尽量测试规划区内所有的街区。为了准确地比较性能变化，每次路测时最佳采用相同的路测线路。在也许的情况下，在线路上需要进行往返双向测试。在拟定测试路线时，需要考虑诸如单行道、左转限制等实际情况的影响，与本地司机充足沟通或实际跑车确认线路可行后再与客户沟通拟定。准备工具及软件测试前准备测试必备的工具及软件，保证后续优化测试分析可以顺利进行。工具名称型号数量提供方备注路测车辆有电源1辆大唐移动测试终端DTM8001&80022/组大唐移动Pecker和Swallow路测软件Outum2套大唐移动数据分析软件Analysis2套大唐移动仿真软件NPS1大唐移动倾角仪、相机和指南针1套大唐移动资料准备优化前需准备以下表格中资料。4.3区域优化数据采集对的采集数据是做好优化的前提，没有对的采用数据会给发现网络问题及解决问题带来困难。RF 优化阶段重点关注网络中无线信号分布的优化，重要的测试手段是DT测试和室内测试。测试之前应当和用服工程师核算待测基站、所属RNC，以及相应的CN是否存在异常，比如关闭、闭塞、拥塞、传输告警等；判断是否会对测试结果数据真实性产生负面影响；假如有，需要排除告警后再安排测试。 以DT测试为主，通过 DT 测试，采集 SCANNER 和 UE的无线信号数据，用于对室外信号覆盖、切换和导频污染等问题进行分析。室内测试重要针对室内覆盖区域（如楼内、商场、地铁等），重点场合内部（体育馆、政府机关等），以及运营商规定测试区域（如VIC、VIP等）等进行信号覆盖测试，以发现、分析和解决这些场合的 RF 问题。另一方面用于优化室内、室内户外同频、异频或者异系统之间的切换关系。室内覆盖测试重要是由室内覆盖厂家来完毕。DT测试DT测试方法每个运营商每个项目规定也许都不同样，具体测试方法需要参照运营商提出的测试方法。路测路线选取 穿越尽也许多的基站； 包含网络覆盖区的重要道路； 在测试路线上车辆能以不同的速度行驶； 包含不同的电波传播环境：直射、反射、深衰落； 路线应穿越基站的重叠覆盖区；路测测试方法DT测试采用2部UE进行长呼和短呼测试，Scanner进行导频测试。1、长呼测试设立：通话保持9999秒，空闲20秒。2、短呼测试设立：通话保持100秒，空闲20秒。3、Scanner设立：采用默认设立4、PS下载速率测试进行定点测试测试log建议1个小时保存一次。室内测试由室内厂家进行测试。具体测试方法参考相关的测试指导书。RNC侧数据采集在 RF 优化中，需要采集网络优化的邻区数据以及 RNC 数据库中配置的其他数据，并检查当前实际配置的数据与前一次检查数据/规划数据是否一致。通过提取cfgdata数据，运用ODG进行导出生成邻区表及频点码子表等。检查邻区、频点码子数据是否对的。4.4区域优化覆盖分析覆盖问题分析是 RF 优化的重点，重点关注信号分布问题。弱覆盖、越区覆盖、上下行不平衡、无主导社区属于覆盖问题分析的范畴。覆盖问题分类及常用措施弱覆盖弱覆盖指的是覆盖区域导频信号的RSCP小于95dBm。比如凹地、山坡背面、电梯井、隧道、地下车库或地下室、高大建筑物内部等。假如导频信号低于全覆盖业务（例如：VP、PS64K）的最低规定，或者刚能满足规定，但由于同频干扰的增长，导频信道C/I不能满足全覆盖业务的最低规定，将导致全覆盖业务接入困难、掉话等问题；假如导频信号RSCP低于手机的最低接入门限的覆盖区域，手机通常无法驻留社区，无法发起位置更新和位置登记而出现“掉网”的情况。这类问题通常采用以下应对措施：1、 可以通过增强导频功率、调整天线方向角和下倾角，增长天线挂高，更换更高增益天线等方法来优化覆盖。2、 对于相邻基站覆盖区不交叠部分内用户较多或者不交叠部分较大时，应新建基站，或增长周边基站的覆盖范围，使两基站覆盖交叠深度加大，保证一定大小的切换区域，同时要注意覆盖范围增大后也许带来的同邻频干扰；3、 对于凹地、山坡背面等引起的弱覆盖区可用新增基站，以延伸覆盖范围；4、 对于电梯井、隧道、地下车库或地下室、高大建筑物内部的信号盲区可以运用RRU、室内分布系统、泄漏电缆、定向天线等方案来解决。越区覆盖越区覆盖一般是指某些基站的覆盖区域超过了规划的范围，在其他基站的覆盖区域内形成不连续的主导区域。比如，某些大大超过周边建筑物平均高度的站点，发射信号沿丘陵地形或道路可以传播很远，在其他基站的覆盖区域内形成了主导覆盖，产生的“岛” 的现象。因此，当呼喊接入到远离某基站而仍由该基站服务的“岛”形区域上，并且在社区切换参数设立时，“岛”周边的社区没有设立为该社区的邻近社区，则一旦当移动台离开该“岛”时，就会立即发生掉话。并且即便是配置了邻区，由于“岛”的区域过小，也会容易导致切换不及时而掉话。尚有就是象港湾的两边区域，假如不对海边基站规划作特别的设计，就会因港湾两边距离很近而容易导致这两部分区域的互相越区覆盖，形成干扰。这类问题通常采用以下应对措施：1、对于越区覆盖情况，就需要尽量避免天线正对道路传播，或运用周边建筑物的遮挡效应，减少越区覆盖，但同时需要注意是否会对其他基站产生同频干扰。2、 对于高站的情况，比较有效的方法是更换站址，但是通常由于物业、设备安装等条件限制，在周边找不到合适的替换站址。并且由于极大的调整天线的机械下倾角会导致天线方向图的畸变，所以只能调整导频功率或使用电下倾天线，以减小基站的覆盖范围来消除“岛”效应。上下行不平衡上下行不平衡这里是指指目的覆盖区域内，上下行对称业务出现下行覆盖良好而上行覆盖受限（表现为UE的发射功率达成最大仍不能满足上行BLER规定）。或下行覆盖受限（表现为下行专用信道码发射功率达成最大仍不能满足下行BLER规定）的情况。上下行不平衡的覆盖问题比较容易导致掉话，常见的因素是上行覆盖受限。这类问题通常采用以下应对措施：1、 对于上行干扰产生的上下行不平衡，可以通过监控基站的ISCP的告警情况来确认是否存在干扰，如何解决参照相关指导书。2、 其他因素也也许导致上下行不平衡的问题：比如直放站和干放等设备上下行增益设立存在问题；收发分离系统中，收分集天馈出现问题；NodeB硬件因素，如功放故障等；这类问题一般应当检查设备工作状态，是否告警？是否正常？经常采用替换、隔离和局部调整等方法来解决。无主导社区信号这类区域是指没有主导社区或者主导社区更换过于频繁的地区。这样会导致频繁切换，进而减少系统效率，增长了掉话的也许性。针对无主导社区的区域，应当通过调整天线下倾角和方向角等方法，增强某一强信号社区（或近距离社区）的覆盖，削弱其他弱信号社区（或远距离社区）的覆盖。4.5区域优化导频分析导频污染最早在cdma系统中提出，重要在软切换系统中应用，但是根据其产生和带来的危害在TD_SCDMA系统中也同样采用了导频污染概念。导频污染定义和判决标准导频污染定义为：在某一点存在过多的强导频，但却没有一个足够强的主导频。由此，当满足下面所述条件时，鉴定该点存在导频污染：1. 满足条件pccpch_RSCP-100dBm的导频个数大于3个；2. (pccpch_RSCP1st pccpch_RSCP4th)5dB当同时满足条件上述条件1、2时，鉴定存在导频污染。产生的因素及影响分析产生因素分析在抱负的状况下，各个社区的信号应当严格控制在其设计范围内。但由于无线环境的复杂性：涉及地形地貌、建筑物分布、街道分布、水域等等各方面的影响，使得信号非常难以控制，无法达成抱负的状况。由于导频污染重要是多个基站作用的结果，因此，导频污染重要发生在基站比较密集的城市环境中。正常情况下，在城市中容易发生导频污染的几种典型的区域为：高楼、宽的街道、高架、十字路口、水域周边的区域。1. 社区布局不合理由于站址选择的限制和复杂的地理环境，也许出现社区布局不合理的情况。不合理的社区布局也许导致部分区域出现弱覆盖，而部分区域出现多个导频强信号覆盖。2. 基站选址或天线挂高太高假如一个基站选址太高，相对周边的地物而言，周边的大部分区域都在天线的视距范围内，使得信号在很大范围内传播。站址过高导致越区覆盖不容易控制，产生导频污染。3. 天线方位角设立不合理在一个多基站的网络中，天线的方位角应当根据全网的基站布局、覆盖需求、话务量分布等来合理设立。一般来说，各扇区天线之间的方位角设计应是互为补充。若没有合理设计，也许会导致部分扇区同时覆盖相同的区域，形成过多的导频覆盖；或者其他区域覆盖较弱，没有主导导频。这些都也许导致导频污染，需要根据实际传播的情况来进行天线方位的调整。4. 天线下倾角设立不合理天线的倾角设计是根据天线挂高相对周边地物的相对高度、覆盖范围规定、天线型号等来拟定的。当天线下倾角设计不合理时，在不应当覆盖的地方也能收到其较强的覆盖信号，导致了对其它区域的干扰，这样就会导致导频污染，严重时会引起掉话。5. 导频功率设立不合理当基站密集分布时，若规划的覆盖范围小，而设立的导频功率过大，导频覆盖范围大于规划的社区覆盖范围时，也也许导致导频污染问题。6. 覆盖区域周边环境影响由于无线环境的复杂性：涉及地形地貌、建筑物分布、街道分布、水域等等各方面的影响，使得导频信号难以控制，无法达成预期状况。周边环境对导频污染的影响涉及三个方面：一是高大建筑物/山体对信号的阻挡，假如目的区域预定由某基站覆盖，而该基站在此传播方向上碰到建筑物/山体的阻拦覆盖较弱，目的区域也许没有主导导频而导致导频污染；二是街道/水域对信号的传播，当天线方向沿街道时，其覆盖范围会沿街道延伸较远，在沿街道的其它基站的覆盖范围内，也许会导致导频污染问题；三是高大建筑物对信号的反射，当基站近处存在高大玻璃建筑物时，信号也许反射到其他基站覆盖范围内，也许导致导频污染。影响分析导频污染也许会导致以下网络问题：1.C/I恶化由于多个强导频存在对有用信号构成了干扰，导致I升高，C/I减少，BLER升高，提供的网络质量下降。2. 切换掉话若存在3
