碳钢和不锈钢焊接.doc

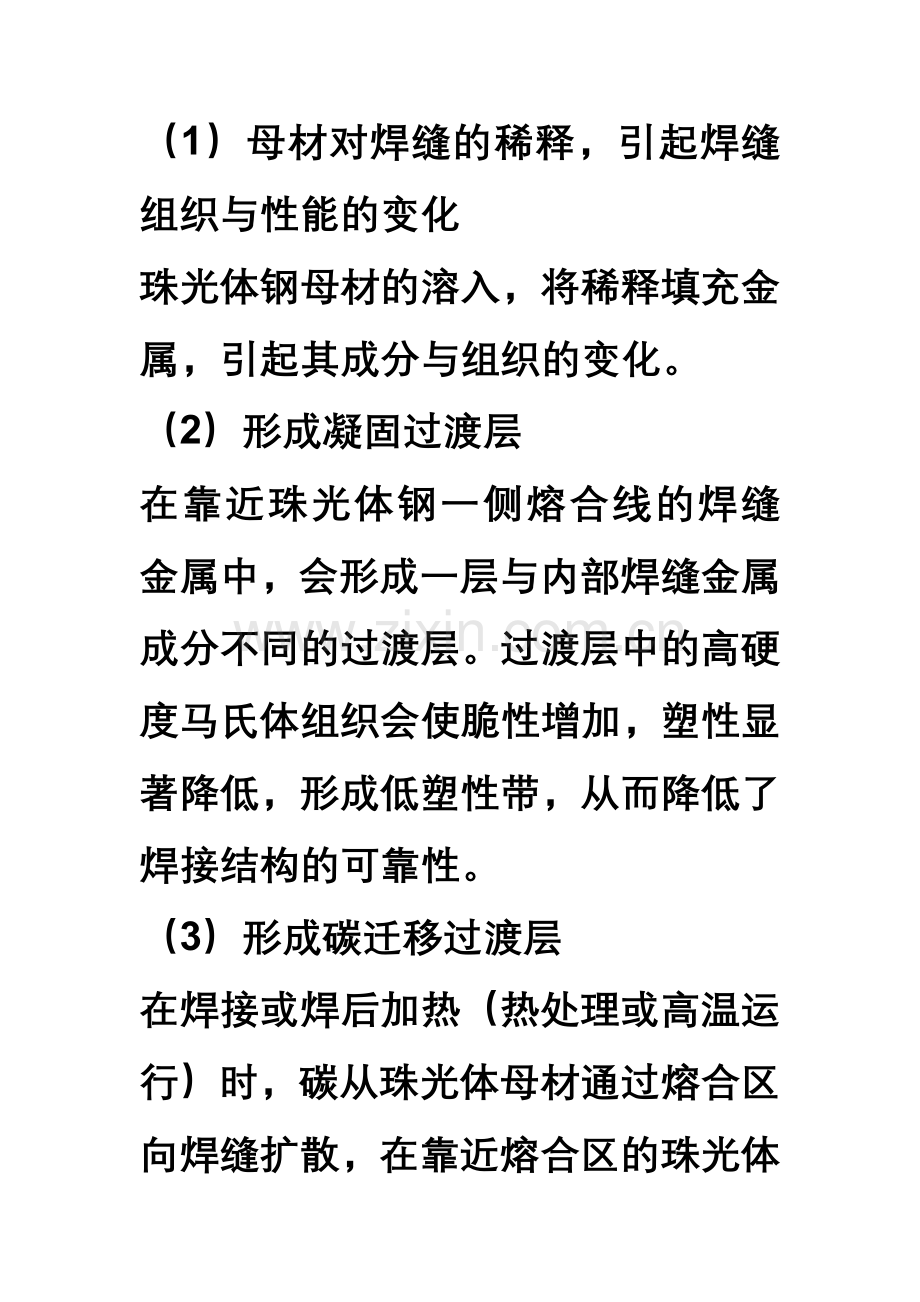

普通Q235碳钢与不锈钢SUS304 可以直接焊接么，有什么缺陷和注意的么？对结构是否会产生影响呢？Q235碳钢（珠光体钢）与不锈钢SUS304（奥氏体钢0Cr18Ni9）可以焊接。不过，焊接时除了注意金属本身物理、化学性能对焊接性带来的影响外，还应注意两种金属成分与组织上的差异对接头性能的影响。 两种母材自身的问题： 珠光体钢：冷裂纹、脆化等 奥氏体钢：热裂纹等 特殊问题： （1）母材对焊缝的稀释，引起焊缝组织与性能的变化 珠光体钢母材的溶入，将稀释填充金属，引起其成分与组织的变化。 （2）形成凝固过渡层 在靠近珠光体钢一侧熔合线的焊缝金属中，会形成一层与内部焊缝金属成分不同的过渡层。过渡层中的高硬度马氏体组织会使脆性增加，塑性显著降低，形成低塑性带，从而降低了焊接结构的可靠性。 （3）形成碳迁移过渡层 在焊接或焊后加热（热处理或高温运行）时，碳从珠光体母材通过熔合区向焊缝扩散，在靠近熔合区的珠光体母材上形成一个软化的脱碳层，而在靠近熔合区的奥氏体焊缝中形成硬度较高的增碳层。 （4）接头应力状态复杂 局部加热引起的热应力、两种钢的热膨胀系数不同引起的残余应力（热处理无法消除此应力）。 焊接材料：焊条型号 E31016 或 E31015 焊接工艺要求： 1、焊接方法 用熔合比小的焊接方法，降低母材的稀释作用。带极堆焊、非熔化极气体保护焊，焊条电弧焊均可。 2、焊接参数 小直径焊条或焊丝，小电流、大电压、快速焊。 3、堆焊过渡层 焊接厚大焊件时，可在珠光体钢的坡口表面堆焊过渡层，过渡层用高铬镍奥氏体焊条或镍及镍合金电焊条（如Ni307）。过渡层厚度一般为69mm。 4、焊接接头一般不焊后热处理。 . . . .
