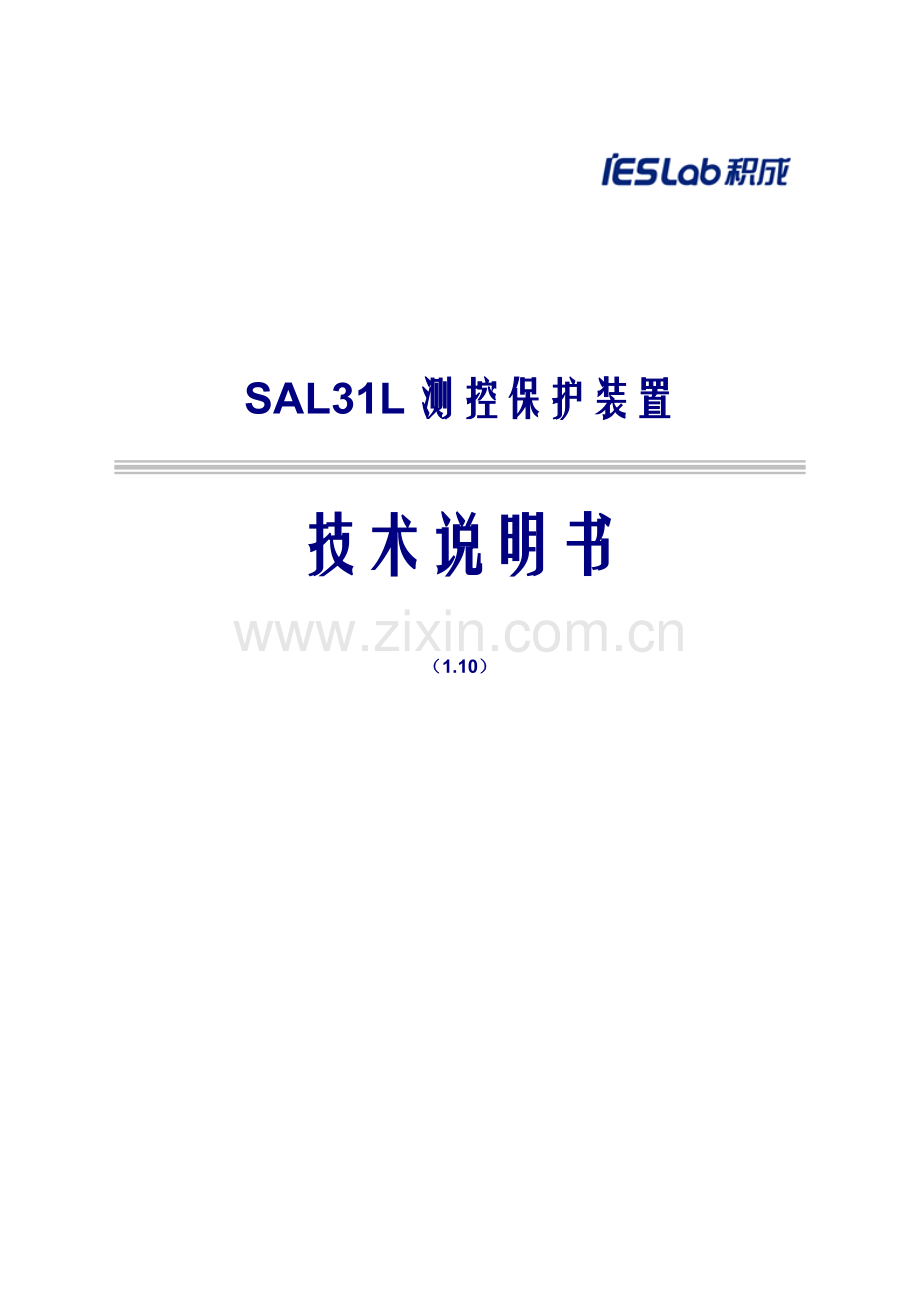

SAL31L测控保护装置

技术说明书

（1.10）

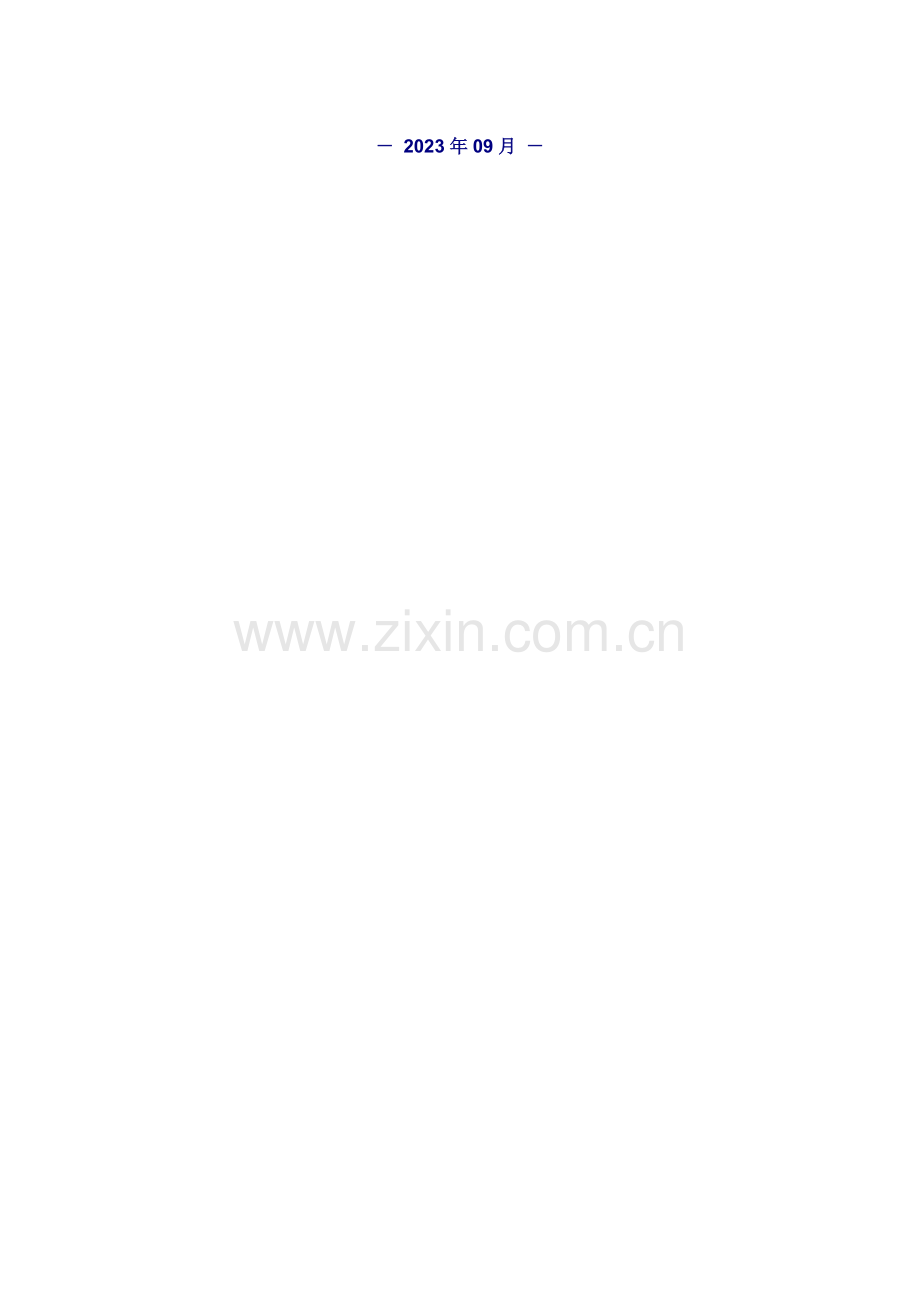

－ 2023年09月 －

装置的操作使用，请参见《产品使用手册》。
本说明书的内容：
1． SAL31L概述………………………………………………………第1页
SAL31L装置概述

2． SAL31L-2线路测控保护装置……………………………………第8页
SAL31L-2功能说明

概述

SAL31L-2测控保护装置合用于6～110kV电压等级，中性点不接地、或经消弧线圈接地、或经小电阻接地的线路，满足保护及远动双重标准的规定。
1.1 功能配置
功能

SAL31L-2

过流保护

◆

过流低压闭锁

◆

过流方向闭锁

◆

过负荷保护

◆

合闸后加速（充电保护）

◆

检无压重合闸

◆

检同期重合闸

◆

低周减载

◆

低压减载

◆

过电压保护

◆

零序过流保护

◆

接地选线

◆

断线判别

◆

故障录波

◆

同期合闸操作

◆

断路器测控

◆

可接打印机

◆

注：◆ 表达该型号装置具有此功能。
1.2 技术数据
1.2.1 额定参数
装置电源
直流220V或110V（订货时请注明）
交流电压
100V
交流电流
5A或1A（订货时请注明）
额定频率
50Hz

功率消耗
直流电源回路：正常工作时，不大于25W；
保护动作时，不大于30W
交流电流回路：额定5A时每相不大于0.75VA；
额定1A时每相不大于0.5VA
交流电压回路：每相不大于0.5VA
1.2.2 性能参数

交流量测量精度
电压、电流：±0.5％
功率及功率因数：±0.5％
频率： ±0.01Hz

过载能力
交流电流回路：2倍额定电流时，连续工作；
10倍额定电流时，允许10s；
40倍额定电流时，允许1s
交流电压回路：1.2倍额定电压时，连续工作；
1.4倍额定电压时，允许10s
直流电源回路：0.8～1.2倍的额定电压时，连续工作
（装置经受过载后，无绝缘损坏，装置性能不下降）

开关量采集
信号电平：直流220V或110V或24V（订货时请注明）
接入方式：无源空接点
SOE站内分辨率：不大于2ms

保护性能
电流精度：±3％或±0.02 In
电压精度：±3％或±0.001 Un
角度精度：±5°（检同期为±3°）
频率精度：±0.01Hz
动作时间：零时限时不大于40ms；
定期限时，±2％或±30ms
出口接点容量
直流220V，5A，不允许断弧

绝缘性能
绝缘电阻：符合DL/T478-2023中4.10.2和GB/T13729-2023中3.6.1的规定
介质强度：符合DL/T478-2023中4.10.3和GB/T13729-2023中3.6.2的规定
冲击电压：符合DL/T478-2023中4.10.4和GB/T13729-2023中3.6.3的规定

电磁兼容性能
辐射电磁场：装置能承受GB/T14598.9-2023中规定的实验等级为3级的实验
脉冲群干扰：装置能承受GB/T14598.13-2023规定的严酷等级为：第一半波电压幅值共模为2.5kV,差模为1kV的1MHz及100kHz实验
浪涌： 装置能承受GBT 14598.18-2023中规定的实验严酷等级的实验
快速瞬变： 装置能承受GB/T14598.10-2023中规定的严酷等级为B级的实验
静电放电： 装置能承受GB/T14598.14-1998中规定的严酷等级为3级的实验

机械性能
振动响应：装置能承受GB/T11287-2023中3.2.1规定的严酷等级为1级的振动响应实验
振动耐久：装置能承受GB/T11287-2023中3.2.2规定的严酷等级为1级的振动耐久实验
冲击响应：装置能承受GB/T14537-1993中4.2.1规定的严酷等级为1级的冲击响应实验
冲击耐久：装置能承受GB/T14537-1993中4.2.2规定的严酷等级为1级的冲击耐久实验
碰撞： 装置能承受GB/T14537-1993中4.3规定的严酷等级为1级的碰撞实验
1.3 装置显示及操作
装置的液晶和键盘操作的具体说明，请参见《产品使用手册》。
1.3.1 状态显示栏

u 装置时钟与外部GPS输入没有同步时，位置（1）显示为空。
u 装置进入调试（或检修）状态时，位置（2）如上图所示；正常运营时，位置（2）应显示为空。
u 装置可保存多组定值（0～9）时，位置（3）显示当前保护运营的定值组号。仅有一组定值时，该位置未使用。
u 装置具有重合闸功能时，重合闸动作需要一方面充电，未充电时位置（5）显示为空心状态，充电完毕后变为实心状态。
u 启动同期合闸判断逻辑时，位置（6）闪烁显示，若同期过程结束或未启动，则显示为空，此标志仅对SAL31L-2型装置有效。
u 为了方便就地对定值或通讯参数进行查看和修改，位置（7）显示将随着进入不同的参数而变化。例如：进入5号定值组时，位置（7）显示“5”；进入第一路以太网参数时，位置（7）显示“Ⅰ”。
u 当主显示窗口一屏显示不完整时，位置（8）会提醒进行翻页。
u 位置（4），装置未使用。
1.3.2 指示灯
名称
功能

备注
“合位”灯
断路器处在合闸位置时点亮

“E”插件未用时该灯不亮
“跳位”灯
断路器处在跳闸位置时点亮

“E”插件未用时该灯不亮
“合后”灯
断路器处在合闸后位置时点亮

“E”插件未用时该灯不亮
“运营”灯
正常运营时闪烁，装置自检异常时保持常亮或不亮

“预告”灯
保护预告类事项发生时点亮，如过负荷、TV断线

控制点亮的保护事项类型可设立
“事故”灯
保护事故类事项发生时点亮，如三段式过流

控制点亮的保护事项类型可设立
“重合”灯
重合闸动作时点亮

控制点亮的保护事项类型可设立
“备用”灯

控制点亮的保护事项类型可设立
1.4 装置通讯
装置对外提供一路TCP/IP以太网接口和两路串口，支持IEC60870-5-103串口规约标准和iES-N103以太网规约。通信信息表见后续说明。
通讯的接线及参数设立，请参见《产品使用手册》。

进入【装置设立】→【通讯设立】，可对以太网和两路串口分别设立参数。为了保证参数的对的应用，修改参数并成功保存后，装置将自动复位，重新启动。
1.4.1 以太网通讯
u 装置配有一路以太网接口，每个接口可有8个TCP连接和一个UDP（用于广播校时）连接。
u 每个网口涉及IP地址、子网掩码、网关以及目的网络等四个参数设立项；通过设立网关和目的网络两个参数，可使装置通过路由器与其他网络通讯。
u 装置标配RJ45电接口（可更换为SC型光接口）。
u 通讯介质：采用EIA/TIA第五类以上的双绞线。
u 网络标准：IEEE 802.3 10Base-T、IEEE 802.3u 100Base-TX。
u 访问协议：CSMA/CD带冲突检测的载波侦听多路访问方法。
u 传输模式：支持Auto-Negotiation技术，10/100M及全/半双工自适应。
u 电接口状态指示灯：黄灯，数据接受指示灯；绿灯，链接（Link）指示灯。
1.4.2 串口通讯
两路串口完全独立，均支持RS485通讯方式，串口一还支持RS232方式。
串口的通讯参数涉及波特率、数据位、停止位、校验方式、通讯方式、装置地址等。
现场使用时，除软件上设立参数外，硬件上还需要对“CPU板”插件上的相关跳针进行设立，以实现不同的通讯方式以及RS485方式下匹配电阻的投退。请注意根据插件上的提醒信息确认跳针短接是否对的。
装置的串口一可与LQ-300K+Ⅱ型打印机直接相连（RS232方式），实现开关量事项、保护事项、保护定值、自检事项、录波记录等信息的打印输出。具体请参见《产品使用手册》。
1.5 装置时钟
装置上电时，可通过以下三种方式对装置的实时时钟进行校时：
u 通过软件菜单，就地手动调整。
u 通过串口或以太网接受微机监控系统的校时。
u 通过对时专用接口，接受GPS校时（秒脉冲或IRIG-B码）。
装置掉电时，实时时钟由时钟芯片管理。
1.6 动作出口及信号接点
除液晶显示信息及点亮相关指示灯之外，装置还提供5路独立的出口接点，用作保护跳合闸及保护信号的输出。各出口均为可编程输出方式（即各保护动作可选择出口），较为灵活，用户可根据现场需要进行设立。详见各装置功能说明中的“出口设定”。
此外，装置自检异常时以及进入装置调试时，出口板插件上的“装置告警”接点将闭合。设计接线时，可将以上接点引入其他装置的遥信端子，来监视该装置的工作状态。
注：各出口接点的端子位置，请参见附图。
1.7 虚拟遥信
在远动通讯中，远方为了获取保护信息，除了解释上传的保护信息规约之外，还可以采用遥信上传的解决方式。
装置可以将各保护动作信息转化为遥信量（称为“虚拟遥信”或“虚拟开关量”），并采用与其它遥信量相同的方式上传。一路“虚拟遥信”可相应一种保护，也可相应多种保护（即两种以上的保护信息，可以通过同一路“虚拟遥信”上传）。
保护动作时，相应“虚拟遥信”将发生变位并保持状态，直到人工操作成功复归，“虚拟遥信”才干恢复原状态。这样以来，远方可以对保护是否动作及动作后是否已被复归进行实时监控。与远方解释规约的方式相比，这是“虚拟遥信”方式具有的优点。特别在远方无法解释规约获得保护信息的情况下，为了满足上传的需要，必须采用“虚拟遥信”的方式。

进入【装置设立】→【虚拟开关量】，可以设立“虚拟遥信”功能的投退及各保护信息相应的虚拟遥信序号。其中，“事故总”、“预告总”两路信号除设立序号外，还可以对其进行定义，即哪些保护动作后生成该信号。

进入【实时数据】→【虚拟开关量】，可以查看16路虚拟遥信的实时状态。其中，“■”表达信号存在；“□”表达信号消失。
1.8 “检修”状态
当对通讯网络上的装置进行实验时，为了不对值班运营人员的监视形成干扰，装置需要进入“检修”状态，该状态下所有信息正常上传，只是在报文中增长了“检修”状态的标志，用于区分正常运营还是实验。
开关量“置检修状态”闭合时，装置由正常运营进入“检修”状态；断开时，则退出“检修”状态转入正常运营。对“检修”状态下产生的“保护事项”、“开关量事项”、“遥控事项”等，装置使用标志进行了区别。
1.9 符号说明
在本说明书中使用了一些功能性的符号，为便于理解，这里列表如下：
符号
功能

逻辑“与”

逻辑“或”

逻辑“非”

延时动作

时间展宽

SAL31L-2线路测控保护装置

SAL31L-2测控保护装置合用于6～35kV电压等级，双端电源的架空线或电缆出线。
3.1 测控功能
3.1.1. 交流模拟量
装置采用三表法（或两表法）测量一条线路的电流、电压、有功、无功、功率因数和频率等量。被测模拟量涉及：
u 电压：Ua、Ub、Uc、3U0、Uab、Ubc、Uca、UL；
u 电流：Ia、Ib、Ic；
u 功率及因数：P、Q、Cos；
u 频率：f
其中，3U0为零序电压，UL为线路侧电压，均需要外部独立输入。装置同时具有谐波分析的功能，可计算Ua、Ub、Uc、Ia、Ib、Ic共六路交流量的谐波分量及具有率。
通过菜单操作，进入【实时数据】→【测控模拟量】，可查看以上各模拟量数值，涉及【二次值】、【一次值】和【谐波量】。

一次值除进入菜单查看外，主界面下正常轮显时也会显示。使用时请根据现场情况设定电压/电流变比参数：【测控参数】→【交流参数】。该参数为一次值与二次值的比例值，设立时请注意。
3.1.2. 开关量
装置具有20路开关量的采集功能。其中，断路器位置信号可通过内部直接完毕采集，外部信号的输入共有16路，输入方式为无源空接点。除下表中已经定义的开关量以外，其它开关量可以任意定义。
序号
定义
序号
定义
00
合闸位置（内部采集）
01
跳闸位置（内部采集）
02
合后位置（内部采集）
03
闭锁合闸（内部采集）
04
闭锁重合闸
05
压力异常
其它
（未定义）

通过菜单操作，进入【实时数据】→【开关量】，可查看20路开关量的实时状态。其中，“■”表达开关量闭合；“□”表达开关量断开。

进入【测控参数】→【开关量去颤】，可对各路开关量的去颤延时时间进行调整。除特殊需要外，一般保持默认值（20ms）即可。
3.1.3. 电度量
通过菜单操作，进入【实时数据】→【电度量】，可查看四路积分电度的实时值。

设定各路电度量参数可在装置上就地进行，进入【测控参数】→【电度参数】。其中，“模值”为电度量最大值位数限制，超过该位数时电度量值归零； “初值”为电度量开始累加的初始值。“初值”的设立范围将根据“模值”的不同而变化。
3.1.4. 遥控输出
装置提供一路遥控分合控制功能。
通过菜单操作，进入【控制命令】→【遥控输出】，可在装置上就地进行遥控输出的操作。

为适应现场不同的需要，通过调整遥控输出保持时间，可以在一定限度上改善遥控分合的效果。进入【测控参数】→【遥控参数】，即可对“输出保持时间”进行设立。该参数默认值为100ms。
3.2 保护功能
3.2.1. 保护模拟量
u 电压：Ua、Ub、Uc、3U0、Uab、Ubc、Uca、UL、U2；
u 电流：Ia、Ib、Ic、3I0；
其中，3U0为零序电压，UL为线路侧电压，均需要外部独立输入。U2为负序电压。3I0为零序电流，不接地系统只能外接，小电阻接地系统可设为自产或外接。
3.2.2. 过流方向元件
过流保护的方向元件，采用90°接线方式，按相起动。动作方程如下：

、分别为输入方向元件的电压、电流量。各相方向元件的动作逻辑如下：

为保证近区三相故障时可以对的动作，方向元件具有记忆电压功能，记忆电压有效时间为1s，1s后记忆电压无效。若1s内故障被切除，方向元件清除记忆电压，自动恢复正常运营。
3.2.3. 过流低压元件
各相低压元件的动作逻辑如下：

Udz为过流低压闭锁电压定值。

“母线TV断线闭锁保护”控制字投入（ON）时，过流保护只有在其低压闭锁或方向闭锁投入的情况下，发生母线TV断线才闭锁该段保护；低压闭锁和方向闭锁均退出的情况下，母线TV断线闭锁过流保护功能自动消失。“母线TV断线闭锁保护”控制字退出（OFF）时，发生母线TV断线，仅闭锁方向元件和低压元件，过流保护照常动作。
3.2.4. 低压闭锁方向过流Ⅰ段
A相过流的动作逻辑如下：

B相、C相的动作逻辑与A相类似。
Idz为过流Ⅰ段电流定值，Tdz为过流Ⅰ段时间定值。
3.2.5. 低压闭锁方向过流Ⅱ段
与低压闭锁方向过流Ⅰ段类似。
3.2.6. 低压闭锁方向过流Ⅲ段
B相、C相的动作逻辑与A相类似。
Idz为过流Ⅲ段电流定值，Tdz为过流Ⅲ段定期限时间定值，Tfsx为过流Ⅲ段反时限时间理论值。整定期应根据现场需要一方面选择过流Ⅲ段的“时限特性”，然后再整定相应的时间定值。具体的时限特性说明如下：
时限特性整定
动作特性
时间定值整定
0
定期限特性
定期限时间定值Tdz
1
一般反时限特性：
反时限时间定值Tdzf
2
非常反时限特性：
反时限时间定值Tdzf
3
极端反时限特性：
反时限时间定值Tdzf

3.2.7. 合闸后加速过流保护
A相过流的动作逻辑如下：

B相、C相的动作逻辑与A相类似。
Idz为过流加速段电流定值，Tdz为过流加速段时间定值。该保护只在断路器由分变合之后3s内有效，位置变化通过开关量“合闸位置”信号判断。
3.2.8. 检无压检同期三相二次重合闸
重合闸只有在充电完毕后才有效。当线路正常运营（开关合位、无过流元件动作），且没有各种闭锁状态时，经20s充电完毕。逻辑如下：

Idz为大电流闭锁重合闸的电流定值。Imax为最大相电流值Max{Ia，Ib，Ic}，下同。
当二次重合闸投入（ON）时，若第一次重合失败，则重合闸立即放电；若第一次重合成功后，在20s内再次满足重合闸动作条件，则重合闸执行第二次重合并放电，其它逻辑与一次重合闸相同。若二次重合闸整定退出（OFF），则在第一次重合闸后直接放电。
重合闸充电完毕的情况下，动作逻辑如下：

Udz为检无压电压定值，Tdz为重合闸时间定值（当二次重合时为二次重合闸时间定值）。
在不相应启动重合闸方式下，在开关柜就地跳开断路器时，为了防止重合闸动作，可引一对闭锁接点至本装置的“闭锁重合闸”开关量端子，用于闭锁重合闸。
检同期重合闸时，由于角差不断变化，时间定值的整定不宜过长。同期满足的条件如下：

△φdz、△fdz、△Udz分别为同期角定值、频差定值、压差定值。
Utqbs为线路侧电压闭锁值，该值的大小不可以整定，程序根据线路侧电压UL相别的整定情况自动调整：当UL整定为相电压时，Utqbs=30V；当UL整定为线电压时，Utqbs=60V。
检同期还涉及“合闸导前时间”（即从合闸出口到断路器合闸完毕的时间），用户可根据需要整定。
3.2.9. 低周减载
电力系统有功功率失去平衡时，将引起频率的下降。当频率严重下降，威胁到系统安全运营时，必须切除某些负荷，以促使系统频率恢复到正常运营的允许水平。

fdz为低周减载频率定值，Tdz为低周减载时间定值。低周减载只在断路器处在合位时有效。
Udz为低周减载低压闭锁电压定值。装置的频率采集取自母线A相或C相电压，在A相电压频率测量回路异常时，单元自动将频率测量切至C相，反之亦然。当频率测量回路正常且相应相电压低于该闭锁定值时，低周减载被闭锁。
低周滑差闭锁重要为了防止频率下降过快的异常状态下，低周减载也许的误动作。当下降速率超过滑差闭锁定值时，低周减载被闭锁，直到频率恢复至正常范围，低周减载功能才干再次开放。低周滑差定值需要整定两个值：Df和Dt，而Df/Dt的比值就是“滑差定值”。由于装置在Dt时间内判断滑差，为保证准确，当滑差闭锁投入（ON）时，Dt定值应不小于0.1s。建议整定范围：Df=（0.40～2.00）Hz，Dt=（0.10～0.50）s。
Idz为低周减载电流闭锁电流定值。当线路负荷低于该闭锁定值时，低周减载被闭锁。由于当负荷很小时，低周减载切除该负荷已经没故意义。
低周减载一旦动作，不管出口如何设定，均瞬时闭锁重合闸，使重合闸放电。
3.2.10. 低压减载
电力系统无功功率失去平衡时，将引起电压的下降。为保证系统安全运营，必须切除某些负荷，以促使系统电压可以尽快恢复到正常运营的允许水平。

Uqd、Tqd分别为低压减载启动电压定值和启动时间定值，Udz、Tdz分别为低压减载动作电压定值和动作时间定值。
Ubs为低压减载闭锁电压定值。当任一线电压低于该闭锁定值时，低压减载被闭锁，直到电压恢复至正常范围，低压减载功能才干再次开放。对Ubs的整定，重要应考虑躲过三相短路故障和母线TV断线。
U2为负序电压实时计算值，当电压不平衡时（U2>5V），低压减载被闭锁。该判据可防止单相和两相TV断线引起的误动。
低压减载只在断路器处在合位时有效。
低压滑差闭锁重要为了防止电压下降过快的异常状态下误动。当下降速率超过滑差闭锁定值时，低压减载被闭锁，直到电压恢复至正常范围，低压减载功能才干再次开放。由于系统电压下降时三相基本平衡，滑差计算仅考虑Uab的下降变化率。
若滑差闭锁控制字整定为投入（ON），当电压低于Uqd时，开始启动计时并进行dUab/dt的计算，判断是否满足滑差闭锁条件，直到启动计时大于Tqd。Tqd之后不再判断滑差，而只判别电压是否低于Udz。若在Tqd时间内满足滑差闭锁条件，则低压减载被闭锁，直到电压恢复至正常范围，低压减载功能才干再次开放。
若滑差闭锁控制字整定为退出（OFF），则Uqd、Tqd两个定值不需要整定。
Idz为低压减载电流闭锁电流定值，用户可整定，当线路负荷低于该闭锁定值时，低压减载被闭锁。由于当负荷很小时，低压减载切除该负荷已经没故意义。
低压减载一旦动作，不管出口如何设定，均瞬时闭锁重合闸，使重合闸放电。
建议整定范围：Uqd=（80～90）V，Tqd=（0.1～0.2）s，Udz=（60～75）V，Ubs=（20～40）V，滑差定值80V/s。
3.2.11. 过负荷保护

Idz为过负荷电流定值，Tdz为过负荷时间定值。
过负荷保护一旦动作，不管出口如何设定，均瞬时闭锁重合闸，使重合闸放电。
3.2.12. 过电压保护

Udz为过电压保护电压定值，Tdz为过电压保护时间定值。该保护只在断路器处在合位时有效。
过电压保护一旦动作，不管出口如何设定，均瞬时闭锁重合闸，使重合闸放电。
3.2.13. 零序过流保护
合用于中性点不接地或经消弧线圈接地系统，零序电流3I0需要从外部相应端子（A11-A12）引入。

Idz为零序过流保护电流定值，Tdz为零序过流保护时间定值。
零序过流保护一旦动作，不管出口如何设定，均瞬时闭锁重合闸，使重合闸放电。
3.2.14. 接地选线
零序电压3U0和零序电流3I0均需要从外部相应端子引入。

Udz为零序过压电压定值，Tdz为零序过压时间定值。若“五次谐波判别”控制字退出（OFF），则零序方向将采用基波量判断。
3.2.15. 零流Ⅰ段

I0dz为零流Ⅰ段电流定值，Tdz为零流Ⅰ段时间定值。

使用零流Ⅰ段、Ⅱ段和合闸后加速零流保护的注意事项：
l 只在用户需要时特别提供，此时不再具有上述“3.2.13Error! Reference source not found.零序过流保护”和“3.3.14接地选线”功能。
l 合用于中性点经小电阻接地系统，零序电流3I0可选择外部输入或三相合成。
l 对重合闸的影响：装置出厂时默认“启动重合闸”，现场可根据需要修改为“闭锁重合闸”方式。
3.2.16. 零流Ⅱ段
与“零流Ⅰ段”类似。
3.2.17. 合闸后加速零流保护

I0dz为零流加速段电流定值，Tdz为零流加速段时间定值。
3.2.18. 母线TV断线
三相电压输入时，母线TV断线的判别逻辑如下：（装置出厂默认逻辑）

当电压为Uab、Ucb输入（引入装置Ua、Uc、Un端子）时，应将参数“线电压判别”控制字投入（ON），此时母线TV断线的判别逻辑如下：

若重合闸检同期投入（ON），则母线TV断线一旦动作，不管出口如何设定，均瞬时闭锁重合闸，使重合闸放电。
3.2.19. 线路TV断线

若重合闸检同期投入（ON）或检无压投入（ON），则线路TV断线一旦动作，不管出口如何设定，均瞬时闭锁重合闸，使重合闸放电。
3.2.20. 控制回路断线

控制回路断线一旦动作，不管出口如何设定，均瞬时闭锁重合闸，使重合闸放电。
3.2.21. 故障录波
在“故障录波”功能投入（ON）的情况下，装置可通过以下方式启动录波：
u 过流Ⅰ段、Ⅱ段、Ⅲ段保护及合闸后加速过流保护，电流大于定值时开始录波。
u 小电阻接地系统，零序过流Ⅰ段、Ⅱ段及合闸后加速零流保护，零序电流大于定值时开始录波。
u 人工启动录波，即通过菜单选择【控制命令】→【强制录波】。
录波启动后，将对Ua、Ub、Uc、Ia、Ib、Ic共6路交流量，分别记录20个周波的采样数据（18点/周波），同时进行记录的尚有保护动作状态及相关的时间。装置可保存最新的10次录波记录。录波记录可通过装置液晶进行查看，具体说明请参见《产品使用手册》。
3.2.22. 同期合闸操作
同期合闸操作涉及无压同期、差频同期、同频同期三种情况。装置的“手合检无压”功能可完毕无压同期，而“手合检同期”功能可根据频差自动判断差频或同频，实现差频同期和同频同期。请注意，这里的“手合”涉及就地合闸操作和遥控合闸操作！

设计接线时，应将线路侧TV电压接入装置（“UL”，注意接入极性），并将执行同期合闸的出口接点引入合闸回路，运用合闸操作的接点和装置的“启动同期”开关量输入端，实现合闸操作接点瞬间闭合（不需要保持）来启动同期逻辑判断。同期逻辑判断只在“启动同期”之后的一段“复归时间”内有效。在“复归时间”内，当条件满足时出口接点闭合，发出合闸脉冲，执行合闸。
3.2.22.1. 手合检无压

Udz为检无压电压定值，Tfg为复归时间定值（即“启动同期”后，逻辑判断的保持时间）。当复归时间内条件满足时，装置发信“同期合闸”。若复归时间内条件一直不满足，装置发信“同期失败”。
3.2.22.2. 手合检同期

△φdz、△fdz、△Udz分别为同期角定值、频差定值、压差定值。
Utqbs为线路侧电压闭锁值，该值的大小不可以整定，程序根据线路侧电压UL相别的整定情况自动调整：当UL整定为相电压时，Utqbs=30V；当UL整定为线电压时，Utqbs=60V。
检同期还涉及“合闸导前时间”（即从合闸出口到断路器合闸完毕的时间），用户可根据需要整定。
当复归时间内条件满足时，装置发信“同期合闸”。若复归时间内条件一直不满足，装置发信“同期失败”。在检同期逻辑判断的过程中，进入【实时数据】→【手合检同期】，可查看频差、压差、角差的实时值，其中，角差数值采用图形指示。

现场需要同期合闸操作时，在设计接线时应考虑直接进行合闸的情况。应保证两种情况下的合闸操作，切换方便，功能可靠，同时接线简朴。
3.2.23. 出口设定
装置对外提供5路独立的出口接点，用作保护动作后的跳合闸及信号输出，各路出口均为可编程输出方式。

为方便现场应用，装置出厂时“出口设定”按典型应用提供默认状态，一般情况下不需要改动。若的确需要调整，请一方面阅读下文说明。
各路出口的设定方法相同：每一路出口相应一组二进制位，每一位相应一种功能，将某个二进制位状态置为“0”表达该位相应的功能不需要输出，而置为“1”表达需要输出。这里，将各二进制位相应的功能及各出口默认状态列出如下，该默认状态可通过选择菜单项进行恢复。
功能
二
进
制
位
保
护
跳
闸
重
合
闸
同
期
合
闸
事
故
信
号
预
告
信
号
过流Ⅰ段
0
1
0
0
1
0
过流Ⅱ段
1
1
0
0
1
0
过流Ⅲ段
2
1
0
0
1
0
过流加速段
3
1
0
0
1
0
重合闸
4
0
1
0
1
0
低周减载
5
1
0
0
1
0
低压减载
6
1
0
0
1
0
过负荷
7
0
0
0
0
1
过电压
8
0
0
0
0
1
零序过流
9
0
0
0
0
1
零序过压
10
0
0
0
0
1
零序方向
11
0
0
0
0
1
母线TV断线
12
0
0
0
0
1
线路TV断线
13
0
0
0
0
1
控制回路断线
14
0
0
0
0
1
二次重合闸
15
0
1
0
1
0
大电流闭锁重合
16
0
0
0
0
1
同期合闸
17
0
0
1
0
1
同期失败
18
0
0
0
0
1
零流Ⅰ段
19
1
0
0
1
0
零流Ⅱ段
20
1
0
0
1
0
零流加速段
21
1
0
0
1
0
输出保持
22
0
0
0
1
1
出口经QDJ
23
—
—
—
0
0
当在装置上就地查看或者整定出口时，每个二进制位相应何种功能，液晶上均会有相关提醒信息，不需要参照上表，使用极为方便。目前，出口设定尚不支持远方查看或整定。

“输出保持”位状态置为“1”时，相应的出口动作后将保持动作状态，直到执行“保护复归”。

“出口经QDJ”位状态置为“1”时，相应的出口动作需要通过QDJ（启动继电器），置为“0”时则不需要。前3路出口（保护跳闸、重合闸、同期合闸）固定通过QDJ，只有后2路出口（事故总、预告总）的“出口经QDJ”位可设立。当出口用作跳合闸输出时，一般将“出口经QDJ”置为“1”，否则置为“0”。

请注意：“出口经QDJ”位状态应与硬件上的设立保持一致！在“出口板”插件上有4组跳针，其中TX3相应事故信号出口、TX4相应预告信号出口，请根据板上的提醒设立短接的位置。
跳针名称
相应出口
跳针短接位置
“出口经QDJ”位的相应状态
TX3
事故信号
1-2
“1”
2-3 ※
“0”
TX4
预告信号
1-2
“1”
2-3 ※
“0”
跳针名称
相应出口
跳针短接位置
出口经遥控启动继电器/保护启动继电器
TX1
遥控跳闸
遥控合闸
1-2
出口经保护启动继电器
2-3 ※
出口经遥控启动继电器
TX2
重合闸
同期合闸
1-2※
出口经保护启动继电器
2-3
出口经遥控启动继电器
※ 出厂默认状态，与软件默认设定一致！
不管各路出口如何设定，都不会影响保护动作后的事项记录及信息上传。
3.3 保护定值表
装置可保存十组定值，各组定值互不影响，通过组号0～9区分和应用，任意时刻只能选择使用其中的一组定值（称为“运营组”），其它组称为“非运营组”。装置出厂默认“运营组”为0号定值组。各组定值的构成完全相同，内容如下。
定值种类
定值名称
整定范围
整定步长
低压闭锁
过流保护低压闭锁定值
2～100 V
0.01 V
过流Ⅰ段
过流Ⅰ段投退
ON/OFF
——

过流Ⅰ段方向闭锁投退
ON/OFF
——

过流Ⅰ段低压闭锁投退
ON/OFF
——

过流Ⅰ段电流定值
0.2～20 In
0.01 A

过流Ⅰ段时间定值
0～10 s
0.02 s
过流Ⅱ段
过流Ⅱ段投退
ON/OFF
——

过流Ⅱ段方向闭锁投退
ON/OFF
——

过流Ⅱ段低压闭锁投退
ON/OFF
——

过流Ⅱ段电流定值
0.2～20 In
0.01 A

过流Ⅱ段时间定值
0.1～10 s
0.02 s
过流Ⅲ段
过流Ⅲ段投退
ON/OFF
——

过流Ⅲ段方向闭锁投退
ON/OFF
——

过流Ⅲ段低压闭锁投退
ON/OFF
——

过流Ⅲ段电流定值
0.2～20 In
0.01 A

过流Ⅲ段时间定值
0.1～60 s
0.02 s

过流Ⅲ段时限特性选择
0～3
1

过流Ⅲ段反时限时间定值
0.001～10 s
0.001 s
过流加速段
过流加速段投退
ON/OFF
——

过流加速段低压闭锁投退
ON/OFF
——

过流加速段电流定值
0.2～20 In
0.01 A

过流加速段时间定值
0～2.8 s
0.02 s
同期
检同期频差定值
0.02～2 Hz
0.01 Hz

检同期压差定值
1～30 V
0.01 V

检同期同期角定值
5～60°
1°

线路TV电压（UL）相别
Ua、Ub、Uc、
Uab、Ubc、Uca
——

检同期合闸导前时间
0.02～2 s
0.001 s

同期合闸操作复归时间
0.1～600 s
0.02 s

检无压电压定值
5～100 V
0.01 V

手合检无压投退
ON/OFF
——

手合检同期投退
ON/OFF
——
重合闸
重合闸投退
ON/OFF
——

重合闸不相应启动投退
ON/OFF
——

重合闸检无压投退
ON/OFF
——

重合闸检同期投退
ON/OFF
——

重合闸时间定值
0.1～10 s
0.02 s

二次重合闸投退
ON/OFF
——

二次重合闸时间定值
0.1～10 s
0.02 s

大电流闭锁重合闸投退
ON/OFF
——

大电流闭锁重合闸电流定值
0.2～20 In
0.01 A
过负荷
过负荷投退
ON/OFF
——

过负荷电流定值
0.2～2 In
0.01 A

过负荷时间定值
0.1～600 s
0.02 s
过电压
过电压投退
ON/OFF
——

过电压电压定值
80～200 V
0.01 V

过电压时间定值
0.1～60 s
0.02 s
低压减载
低压减载投退
ON/OFF
——

低压减载滑差闭锁投退
ON/OFF
——

低压减载滑差闭锁定值（dUab/dt）
10～120 V/s
0.01 V/s

低压减载启动电压定值
5～100 V
0.01 V

低压减载启动时间定值
0.1～10 s
0.02 s

低压减载动作电压定值
5～90 V
0.01 V

低压减载动作时间定值
0.1～60 s
0.02 s

低压减载闭锁电压定值
0～100 V
0.01 V

低压减载电流闭锁投退
ON/OFF
——

低压减载电流闭锁电流定值
0.1～1 In
0.01 A
低周减载
低周减载投退
ON/OFF
——

低周减载频率定值
45～49.8 Hz
0.01 Hz

低周减载时间定值
0.1～60 s
0.02 s

低周减载滑差闭锁投退
ON/OFF
——

低周减载滑差Df定值
0.1～6 Hz
0.01 Hz

低周减载滑差Dt定值
0.1～1 s
0.02 s

低周减载低压闭锁定值
5～100 V
0.01 V

低周减载电流闭锁投退
ON/OFF
——

低周减载电流闭锁电流定值
0.1～1 In
0.01 A
零序过流[注]
零序过流投退
ON/OFF
——

零序过流电流定值
0.04～1 In
0.01 A

零序过流时间定值
0.1～600 s
0.02 s
接地选线[注]
零序过压发信投退
ON/OFF
——

零序功率方向投退
ON/OFF
——

零序过压电压定值
5～100 V
0.01 V

零序过压时间定值
0.1～60 s
0.02 s

五次谐波判别投退
ON/OFF
——
零流Ⅰ段[注]
零流Ⅰ段投退
ON/OFF
——

零流Ⅰ段电流定值
0.2～20 In
0.01 A

零流Ⅰ段时间定值
0.1～20 s
0.02 s
零流Ⅱ段[注]
零流Ⅱ段投退
ON/OFF
——

零流Ⅱ段电流定值
0.2～20 In
0.01 A

零流Ⅱ段时间定值
0.1～
