二次砌筑首件工程验收方案.doc

郑州市轨道交通5号线正线
风水电安装及装修工程施工01标段

二次砌筑首件工程验收方案

中煤科工集团北京华宇工程有限公司
2017年12月25日

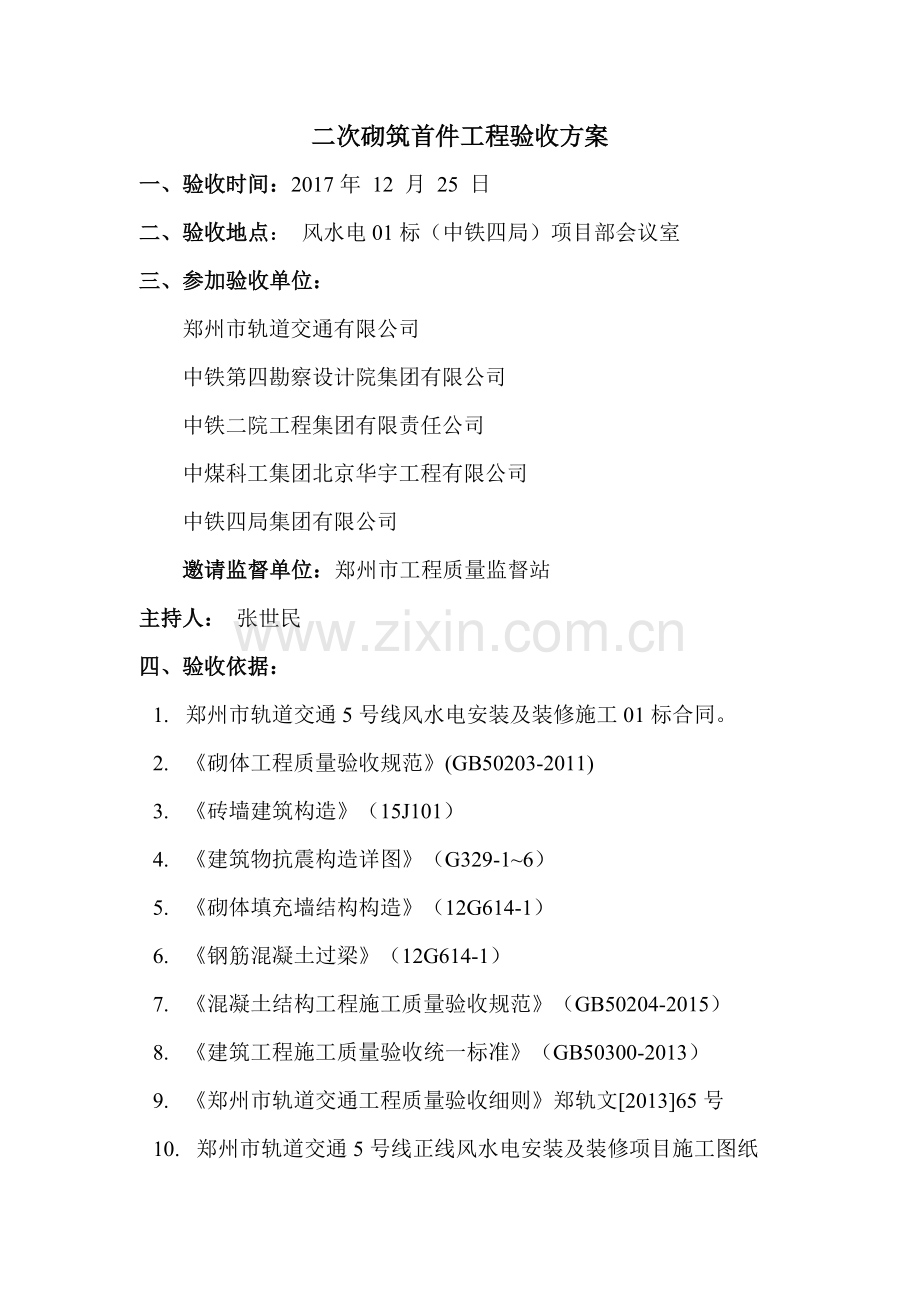

二次砌筑首件工程验收方案
一、验收时间：2017年 12 月 25 日
二、验收地点： 风水电01标（中铁四局）项目部会议室
三、参加验收单位：
郑州市轨道交通有限公司
中铁第四勘察设计院集团有限公司
中铁二院工程集团有限责任公司
中煤科工集团北京华宇工程有限公司
中铁四局集团有限公司
邀请监督单位：郑州市工程质量监督站
主持人： 张世民
四、验收依据：
1. 郑州市轨道交通5号线风水电安装及装修施工01标合同。
2. 《砌体工程质量验收规范》(GB50203-2011)
3. 《砖墙建筑构造》（15J101）
4. 《建筑物抗震构造详图》（G329-1~6）
5. 《砌体填充墙结构构造》（12G614-1）
6. 《钢筋混凝土过梁》（12G614-1）
7. 《混凝土结构工程施工质量验收规范》（GB50204-2015）
8. 《建筑工程施工质量验收统一标准》（GB50300-2013）
9. 《郑州市轨道交通工程质量验收细则》郑轨文[2013]65号
10. 郑州市轨道交通5号线正线风水电安装及装修项目施工图纸
11. 郑州市轨道交通5号线正线风水电安装及装修项目图纸会审、设计交底记录
五、工程划分：
郑州市轨道交通5号线风水电安装及装修施工01标首件验收工程划分如下：
序号
分部工程
子分部工程
分项工程
1
主体结构
砌体工程
砖砌体工程
混凝土结构

钢筋工程
模板工程
混凝土工程
现浇结构工程
六、验收部位：
郑州市轨道交通5号线正线风水电及装饰装修工程施工01标段（南阳路站）站厅层18轴～23轴二次砌筑结构。
七、验收程序：
1. 主持人介绍参加验收人员、检查参加验收单位人员资格，并请质监站参会人员监督，确认验收人员符合要求后，宣布会议开始。
2. 主持人宣读验收方案，经参加验收人员一致同意后，按验收方案进行验收工作。
3. 施工单位宣读《二次砌筑首件工程质量自评报告》。
4. 监理单位宣读《二次砌筑首件质量评估报告》。
5. 验收人员分组对工程实体和工程资料进行检查（人员分工情况详见附表2）；
6. 验收内容：
（1） 内业资料验收组对首件工程质量控制资料核查记录、工程安全及功能检验（检测）资料核查、分项工程检验批验收记录的内容批次进行核查。
（2） 观感质量验收组对工程实体观感质量进行评估，随机抽取部位进行核查。
（3） 实测实量验收组分别对南阳路站二次砌筑工程实体进行实测实量，随机抽取进行安全及功能核查。
（4） 分组进行检查验收
① 内业资料验收组在会议室对南阳路站二次砌筑首件工程的施工资料进行检查验收。
② 观感组对南阳路站二次砌筑首件工程的实体观感质量进行检查验收。
③ 实测实量组对南阳路站二次砌筑首件工程的实体进行检查验收（实测实量项目见附表5）。
7.验收情况汇总，各检查组提出检查中发现的问题
（1）各验收组组长总结本组检查验收情况，并形成本组检查验收意见（参会人员可做补充）；各参会单位代表依次发表验收意见，顺序为：施工单位、监理单位、设计单位、建设单位。
（2）根据各验收小组的验收情况及验收意见，与会人员进行充分讨论，给出验收结论。
8.参加验收人员签署《首件工程质量验收记录》。
9.主持人宣布验收结论。主持人总结本次验收情况，向大会通报验收存在的问题并形成验收会议纪要，对本次验收存在的问题，明确责任方和整改期限。
10.施工单位项目经理做出对整改问题的承诺。
11.请郑州市工程质量监督站对本次验收发表监督意见。
12.监理单位负责整理会议纪要，主持人宣布会议结束。
附表1：
参加验收人员一览表
单位
人员
郑州市轨道交通有限公司
质量安全监察部：薛新鹤
技术管理部： 夏三县
项管四部：周凤印 申继鹏 康延铭 马重庆

运营分公司：段成立
中煤科工集团北京华宇工程有限公司
总监理工程师：张世民
专业监理工程师：武志刚、李丙锋、徐志刚

资料员： 杨仲飞

中铁第四勘察设计院集团有限公司
专业负责人：王晓欣
中铁二院工程集团有限责任公司
专业负责人：袁小强
中铁四局集团有限公司

项目经理：王怀海
生产经理：丁万江
技术负责人： 何声林
专业工程师：欧阳晃云、田绍彪、姜长、熊俊强、刘海林
质检员： 余飞
资料员： 张燕宏

附表2： 验收人员分工表
验收组分工
姓名
单 位
职 务
备注
观感组
组长
张世民
中煤科工集团北京华宇工程有限公司
总监理工程师

记录
熊俊强
中铁四局集团有限公司
专职质检员

组员
周凤印
郑州市轨道交通有限公司
项管四部工程部长

薛新鹤
郑州市轨道交通有限公司
轨道公司质安部工程师

申继鹏
郑州市轨道交通有限公司
项管四部质安部长

夏三县
郑州市轨道交通有限公司
技术管理部工程师

马重庆
郑州市轨道交通有限公司
业主代表

王晓欣
中铁第四勘察设计院集团有限公司
专业负责人

袁小强
中铁二院工程集团有限责任公司
专业负责人

王怀海
中铁四局集团有限公司
项目经理

丁万江
中铁四局集团有限公司
生产经理

内业组
组长
武志刚
中煤科工集团北京华宇工程有限公司
专业监理工程师

记录
张燕宏
中铁四局集团有限公司
资料员

组员
康延铭
郑州市轨道交通有限公司
项管四部质安部工程师

何声林
中铁四局集团有限公司
项目技术负责人

杨仲飞
中煤科工集团北京华宇工程有限公司
资料员

欧阳晃云
中铁四局集团有限公司

刘海林

实测实量组
组长
李丙峰
中煤科工集团北京华宇工程有限公司
专业监理工程师

记录
余飞
中铁四局集团有限公司
专职质检员

组员
徐志刚
中煤科工集团北京华宇工程有限公司
专业监理工程师

夏伟航
中铁四局集团有限公司
业工程师

田绍彪
中铁四局集团有限公司
专业工程师

姜长
中铁四局集团有限公司
专业工程师

附表3：资料检查项目

序号
分部工程名称
资 料 名 称
份数
备注
1
主体结构
图纸会审记录、设计交底
2

2
工程定位测量、放线记录
1

3
原材料出厂合格证书及进场检验、试验报告
6

4
施工试验报告及见证检测报告
9

5
隐蔽工程验收记录
1

6
施工记录：施工日志
1

7
检验批工程质量验收记录
7

附表4：观感质量检查项目
序号
分部工程名称
检查项目
备注
1
主体结构
二次结构砌筑：
墙体表面平整，灰缝宽度均匀，填缝饱满。
垂直度、平整度符合要求，墙体位置符合图纸要求。

混凝土结构：
外观缺陷（漏筋、蜂窝、孔洞、裂缝、夹渣、疏松）

附表5：实体验收内容表
子分部工程
分项
检测工具
主要验收指标
验收位置
砖砌体

轴线位移
塞尺、靠尺、钢尺、经纬仪
允许偏差10mm。
站厅层18轴—23轴
表面平整度
塞尺、靠尺、钢尺、水平尺
允许偏差8mm。
站厅层18轴—23轴
墙面垂直度
塞尺、靠尺、钢尺、水平尺、吊线
允许偏差5mm。
站厅层18轴—23轴
灰缝宽度
塞尺、靠尺、钢尺、水平尺
平允许偏差范围8mm—12mm。
站厅层18轴—23轴
