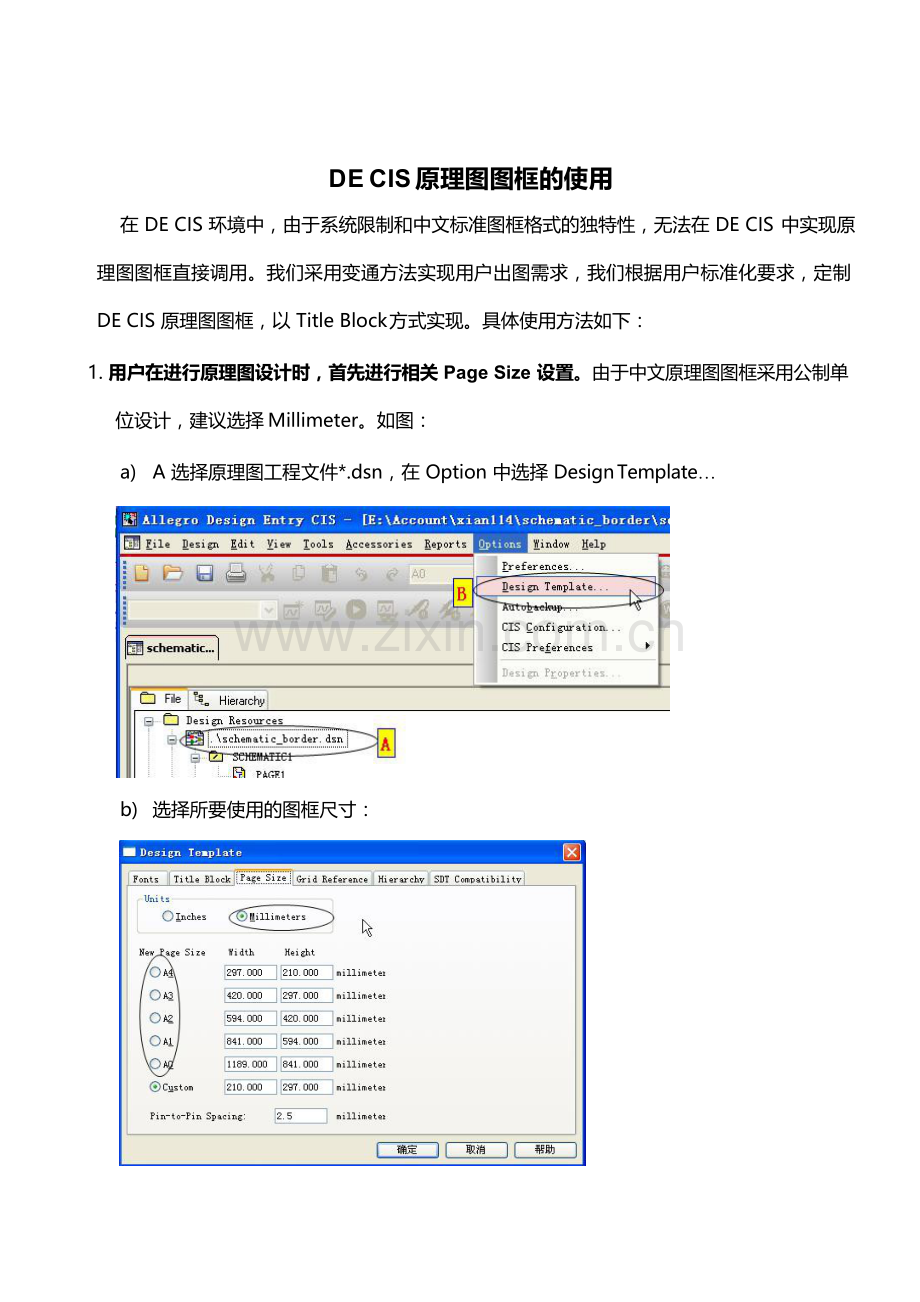

DE CIS 原理图图框的使用
在 DE CIS 环境中，由于系统限制和中文标准图框格式的独特性，无法在 DE CIS 中实现原 理图图框直接调用。我们采用变通方法实现用户出图需求，我们根据用户标准化要求，定制 DE CIS 原理图图框，以 Title Block 方式实现。具体使用方法如下：
1. 用户在进行原理图设计时，首先进行相关 Page Size 设置。由于中文原理图图框采用公制单 位设计，建议选择 Millimeter。如图：
a) A 选择原理图工程文件*.dsn，在 Option 中选择 Design Template…

b) 选择所要使用的图框尺寸：

注意：如果选择 A4，采用 Custom 方式，重新定义长宽。系统默认 A4 图幅为横向放置，
对于中文图框需要改为纵向放置。
2. 图框显示与 Title 显示设置。在设计初期，我们建议采用 Cadence 提供的图幅边框。如图所 示:

在 Grid Reference 中，将 Border Visible 的 Printe 的勾去掉，主要是避免后续打印输出时 与中文图框发生重叠。
3. 放置 Title Block。
a) 打开原理图设计环境，在 Place 下拉菜单中，选择 Title Block…：

b) 在 Place Title Block 对话框中，选择所需的图框，按 OK 键，将图框放入原理图设计环
境。如图所示：

如在 Libraries 下没有找到所需图框， 可以选择 Add Libraries… ， 增加我们所提供 Schematic_border.olb 文件。
4. 关掉 Title Block 显示。避免为设计时带来不变，需要在设计关掉 Title Block 的显示功能。

在原理图设计环境中，选择 Option－》Schematic Page Properties…，

去掉 Title Block Visible 的 Displayed 的
勾选项，按 OK 键。
5. 在使用中文原理图图框时的注意事项。
a) Schematic Page Properties…设置环境只是针对当前设计页面有效。
b) Design Template…设置环境是针对新建原理图页面有效。
c) 设计中需要关闭 Title Block 的显示。打开 Title Block 显示可能给你造成设计影响。 d) 设计工程中，也需要随时打开 Title Block 显示，检查器件符号边框是否与原理图图框
的标注栏发生重叠。
e) 打印输出时，需要对每一页的 Schematic Page Properties…设置进行检查，满足以

下设置要求：

只保留 Title Block Visible 中的选项。
