1、电 讯 设 计 说 明一、工程概况1.地理位置: 东营儿童乐园项目位于山东省东营市东城胜利大街以东,南二路辅路以南,奥体路以北,总用地面积约246600 平方米。本项目(两馆一宫)位于该用地西侧。 2.工程建设的性质: 本工程项目名称为“东营儿童乐园两馆一宫项目”, 涉及图书馆、科技馆、青少年宫、中央公共服务区。 3.总建筑面积: 58285平方米,其中地上:56423平方米地下:1862 平方米分项面积: 本工程共分A、B、C、D四个区,其中: A区为科技馆,建筑面积25944(地上:24082,地下:1862)B区为青少年宫,建筑面积12263;C区为图书馆,建筑面积20238。D区为中央

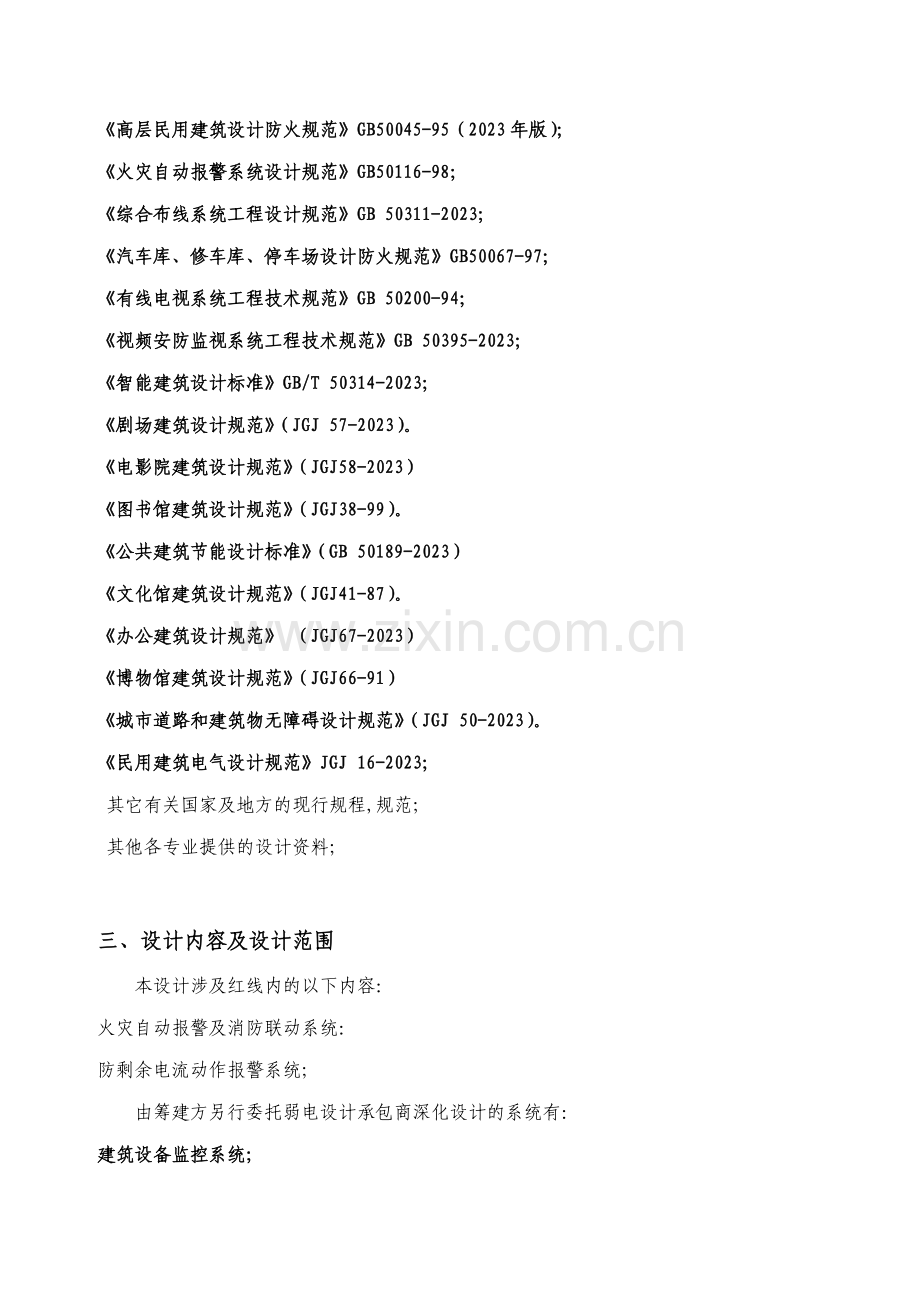

2、公共服务区面积分摊到A、B、C三区。 4.建筑层数: 地上四五层,地下一层,建筑高度38.2m。 其中:A区(科技馆)地下一层,地上四层,建筑高度38.2m。 B区(青少年宫)地上五层,建筑高度24.8m。 C区(图书馆)地上五层,建筑高度31.8m。D区(中央公共服务区)地上一层,建筑高度6m。 本工程为高层公共建筑,建筑分类为一类,耐火等级为一级。二、设计依据1.1 建设单位提供的市政管线资料;1.2 建设方设计任务书及设计规定;1.3 规范与标准高层民用建筑设计防火规范GB50045-95(2023年版);火灾自动报警系统设计规范GB50116-98;综合布线系统工程设计规范GB 503

3、11-2023;汽车库、修车库、停车场设计防火规范GB50067-97;有线电视系统工程技术规范GB 50200-94;视频安防监视系统工程技术规范GB 50395-2023;智能建筑设计标准GB/T 50314-2023;剧场建筑设计规范(JGJ 57-2023)。电影院建筑设计规范(JGJ58-2023)图书馆建筑设计规范(JGJ38-99)。公共建筑节能设计标准(GB 50189-2023)文化馆建筑设计规范(JGJ41-87)。办公建筑设计规范 (JGJ67-2023)博物馆建筑设计规范(JGJ66-91)城市道路和建筑物无障碍设计规范(JGJ 50-2023)。民用建筑电气设计规范J

4、GJ 16-2023; 其它有关国家及地方的现行规程,规范; 其他各专业提供的设计资料;三、设计内容及设计范围 本设计涉及红线内的以下内容:火灾自动报警及消防联动系统:防剩余电流动作报警系统; 由筹建方另行委托弱电设计承包商深化设计的系统有:建筑设备监控系统;综合布线系统(不涉及网络设备);有线电视系统;广播系统(涉及背景音乐及应急广播);视频安防监控系统;停车库管理系统;移动通信信号室内覆盖系统;大屏幕显示系统与媒体查询等系统;电梯三方对讲系统;弱电系统接地;四、火灾自动报警及消防联动系统1、 本工程火灾自动报警系统的保护等级按一级设立。2、 系统组成:1)、火灾自动报警系统;2)、消防联动

5、控制系统;3)、应急广播系统;4)、消防直通对讲电话系统;5)、电梯监视控制系统;6)、防剩余电流动作报警系统。3、 消防控制室:本工程总消防控制室设在科技楼一层中央控制室(消防、安防及设备监控)内设立集中报警控制器。4、 火灾自动报警系统:1)、本工程采用集中报警控制系统。2)、一般场合设立感烟探测器,在厨房、备餐间等烟雾较大场合设感温探测器;在厨房的燃气灶及燃气表间设燃气泄漏探测器;燃气泄漏探测器在燃气管道的阀门附近吸顶安装,其它探测器均水平吸顶安装。规定探测器周边0.5米内不应有遮挡物,并与照明灯具的水平距离不小于0.2米(感温探测器距高温光源灯具的净距不小于0.5米);与不突出吊顶的扬

6、声器净距不小于0.1米;与各种自动喷水灭火喷头净距不小于0.3米;与空调送风口边的水平距离不小于1.5米,并宜接近回风口;与防火门、防火卷帘的间距,一般在12米的适当位置。3)、在每个楼层的楼梯口等明显部位设立楼层显示装置,在消防楼梯处设立声光报警显示装置,声光报警装置的警报鸣响分时播放。4)、当消防水池及水箱的水位达成报警水位时,应向消防控制室报警。5、消防联动控制系统的控制与显示功能规定:1)、显示火灾报警、故障报警部位;显示疏散通道及消防设备等重要部位的平面图或模拟图;显示系统供电电源的工作状态。2)、联动控制台的控制方式分为手动控制和自动控制两种。通过联动控制台实现对自动灭火系统、消火

7、栓系统、防烟、排烟、加压送风机及空调通风系统、防火卷帘门、电梯回降、火灾应急广播、火灾应急照明、疏散指示灯等的控制。3)、消火栓泵的控制:稳压泵由水箱间压力控制器控制启停:低压时启泵、高压停泵,超低压时启动消火栓泵(电气联锁)。火灾报警信号确认后,消防控制室可自动或手动启动消火栓泵。消火栓按钮动作也可直接启动消火栓泵。消防稳压泵及消火栓泵的工作、故障状态需反馈到消防控制室,设有自动巡检功能。4)、喷洒泵的控制:喷洒稳压泵由水箱间压力控制器控制启停:低压启泵、高压停泵,超低压时启动喷洒泵(电气联锁)。当火灾报警信号及水流指示器动作信号确认后,消防控制室可自动或手动启动喷洒泵;湿式报警阀动作也可直

8、接启动喷洒泵进行自动喷水灭火。喷洒稳压泵及喷洒泵的工作、故障状态均反馈到消防控制室,设有自动巡检功能。5)、专用排烟风机的控制:当接到火灾报警信号后,消防控制室可手动或自动打开相关防烟分区及相关楼层机房口部的排烟防火阀及排烟口(平时常闭),启动相应的排烟风机,并接受其反馈信号。当排烟防火阀周边的温度超过280时,排烟防火阀熔丝熔断,关闭阀门,同时自动关闭相应的排烟风机。6)、排风兼排烟风机的控制:排风兼排烟风机在正常情况下作为通风使用;火灾时作为排烟风机使用。通风状态时就地手动启停火灾报警后,由消防控制室直接控制,手动或自动启动风机,并接受其反馈信号。7)、送风兼消防补风机的控制:送风兼消防补

9、风机在正常情况下,作为送风使用;火灾时,由消防控制室直接控制,手动或自动启动风机在消防补风状态,并接受其反馈信号。8)、加压送风机的控制:火灾报警后,由消防控制室自动或手动控制加压送风机启动,风机启动时根据其功能及位置联锁启动火灾层及上下相邻层的加压送风口,同时接受其反馈信号。9)、消防控制室对消火栓泵、自动喷洒泵、加压风机、排烟风机等除采用总线编码控制外,还在消防控制室设立手动直接(硬启)控制装置,并接受其反馈信号。10)、所有排烟防火阀、防烟防火阀、排烟口及加压送风口等的状态信号均反馈到消防控制室并进行显示。11)、电源管理:本工程部分低压出线回路及各层非消防负荷主开关均设分励脱扣器;当火

10、灾报警时,消防控制室手动或自动关断空调及新风机组、排风机、送风机等。火灾确认后,消防控制室根据火情切断相关区域的其它非消防电源。强制接通应急照明。12)、对防火卷帘门的控制:疏散通道上的防火卷帘门由其两侧的烟、温组合探测器自动控制,当感烟探测器动作时下降至距地1.8米,当感温探测器动作时下降到底,且卷帘门的两侧均设立警报装置及手动控制按钮。非疏散通道上用作防火分隔的防火卷帘门,当其两侧或一侧的探测器动作时卷帘门直接下降到底。防火卷帘门的动作信号均反馈到消防控制室。卷帘门还应设有自熔断装置。13)、防火门的控制:通道上或作为防火分隔用的常开防火门,在火灾发生时由消防控制室自动或手动关闭。防火门两

11、侧应设立手动控制按钮。14)、电梯的控制:在消防控制室设立电梯监控盘,除显示各电梯及扶梯的运营状态、层数外,还设立正常、故障、开门、关门等显示(以上由电梯生产厂家配套供应)。A)、火灾发生时,根据火灾情况及场合,由消防控制室发出指令,指挥电梯按消防程序运营,控制电梯所有返回首层,消防电梯待用,普通电梯开门并切断电源停止运营。自动扶梯停止运营。B)、电梯的火灾指令开关用钥匙开关,由消防控制室负责火灾时的电梯控制。15)、大空间智能型积极喷水灭火系统:探测器全天候检测保护范围内的一切情况。一旦发生火灾,探测器立即启动探测火源,在拟定火源后探测器打开电磁阀并输出信号给联动柜,同时启动水泵使喷头进行灭

12、火;扑灭火源后,探测器再发出信号关闭电磁阀,喷头停止喷水;若有新火源系统反复上述动作。16)、气体灭火系统:(水专业规定设备厂做),本工程A区一层变配电室、B区一层变配电室及特藏书库设立两套七氟丙烷管网灭火系统;A区地下一层网络机房及B区一层网络机房设立七氟丙烷灭火系统。七氟丙烷自动灭火系统:具有手动、自动和机械应急三种启动方式。A. 自动联动方式:气体灭火控制屏处在自动工作方式,在接受到一路报警信号后,联动报警发生器告知人员疏散,并将报警信号送至总报警系统,联动将防护区封闭,在接受到第二路报警信号后,系统自动进入30秒延时状态,当延时结束后,控制屏输出控制信号打开电磁阀,释放灭火剂进行灭火。

13、B. 手动控制方式:气体灭火控制屏处在手动工作方式,在接受到一路报警信号后,联动报警发生器告知人员疏散,并将报警信号送至总报警系统,联动将防护区封闭,在接受到第二路报警信号后,系统将不进入延时,报警状态会连续到火警解除,此时只能通过手动按钮进行灭火。C. 机械紧急启动方式:通过安装在瓶组上的手动启动装置进行控制。消防控制室接受气体灭火系统在各阶段的报警及动作信号。17)、燃气关断阀的控制:厨房内的燃气泄漏探测器报警后,消防控制室可手动或自动关断燃气管道上的关断阀(燃气关断阀的位置需由燃气公司提供)。18)、火灾自动报警系统的每回路地址编码总数应留1520的余量.19)、水专业规定:变配电室(含

14、夹层)做气体灭火.由成套厂完毕.仅预留与中控室接口. 20)、按规范规定在每层的重要出入口及走道等处设立手动报警按钮,嵌墙安装,底距地1.4米。在消火栓箱内设消火栓报警按钮。 消防控制室可接受感烟、感温、可燃气体探测器及红外光束探测器等的火灾报警信号和水流指示器、安全信号阀、湿式报警阀、手动报警按钮、消火栓按钮等的动作信号,并进行声光报警。21)、于走廊、楼梯间附近等公共位置设带消防对讲电话插孔的手动报警按钮。22)、在消火栓箱内设消防泵启泵按钮。消火栓直接启动消防水泵的控制回路采用50V以下安全电压。6、 火灾应急广播系统: 在消防控制室设立火灾应急广播机柜,机组采用定压式输出。应按疏散楼层

15、及报警区域划分分路配线,各输出分路,应设有输出显示信号和保护、控制装置。同时设立火灾报警装置,并应采用分时播放控制:先鸣警报8-16s;间隔2-3s后播放应急广播20-40s;再间隔2-3s依次循环进行直至疏散结束。根据需要,可在疏散期间手动停止。7、 消防直通对讲电话系统:在消防控制室内设立消防直通对讲电话总机,除在各层的手动报警按钮处设立消防直通对讲电话插孔外,在变配电室、消防水泵房、通信机房、冷冻机房、防排烟机房建筑设备监控中心、管理值班室等处设立消防直通对讲电话分机。消防控制室设外线直通电话。8、 电梯监视控制系统: 在消防控制室设立电梯监控盘,除显示各电梯运营状态、层数显示外,还应设

16、立正常、故障、开门、关门等状态显示。 火灾发生时,根据火灾情况及场合,由消防控制室电梯控制盘发出指令,指挥电梯按消防程序运营:对所有或任意一台电梯进行对讲,说明改变运营程序的因素,非消防电梯均强制返回一层并开门。火灾指令开关采用钥匙型开关,由消防控制室负责火灾时的电梯控制。五、通信网络及综合布线系统:1、 通信网络系统:1)、本工程电话机房和网络机房均设在A区一层,弱电井作为进线间兼设备间,内设立总配线架。2)、本工程网络电信分界点在总配线架处,本设计仅负责总配线架以下的配线系统设计。3)、 由外线引来的电话电缆、中继线电缆及网络光纤。4)、 在本工程电信引入端设立过电压保护装置。5 )、通信

17、系统的工作接地与大楼公共接地合用,设专用接地线。专用接地线采用WDZ-BYJ(F)-1x25mm2穿PC40。规定其接地电阻小于1欧姆。6)、 本工程建筑物内设立无线通讯系统,在适当位置安装无线网AP设备,使用户可以无线上网。2 综合布线系统: 综合布线是信息化、网络化、自动化的基础设施,将楼内的业务、办公、通讯等设计统一规划布线。综合布线系统满足楼内信息解决和通信(涉及数据、语音、图像及各种多媒体信息等),并保持用户与外界互联网及通信的联系,达成信息资源共享。系统的设计具有完整性和灵活性。2.1 本工程综合布线系统由干线子系统、配线子系统、工作区子系统等组成。(1) 干线子系统:综合布线垂直

18、主干采用光缆传输数据,采用三类大对数电缆传输语音。水平电缆采用六类电缆,满足高速宽带网的需求,并能长时间满足网络速率和宽带的发展。数据主干光纤和大对数电缆除满足实际需求外,充足考虑留有备份及冗余,以适应信息点增长及快速解决故障的规定。(2) 配线子系统:由弱电配线间跳线架至各信息点的线路敷设:在各层设立线槽敷设,由线槽至信息点由二次装修设计。2.2 末端支线采用六类4对对绞电缆,1根穿SC15管,2、3根穿SC20管,4、5根穿SC25管。信息插作采用六类配件。六有线电视系统:1 本工程设立有线电视系统,采用邻频传输的方式(862MHZ 邻频传输),用户电平规定696dB, 图像清楚度应在四级

19、以上。2 系统干线电缆选用屏蔽型SYWV-75-9,支线电缆选用屏蔽型SYWV-75-5,在各层设立线槽敷设,由线槽至信息点由二次装修设计。3 竖井内电视分派器分支器箱底边距地1.4m明装。竖井以外的分支器设260x260x120盒安装在吊顶上50mm,此处吊顶应预留检修口。无吊顶处距顶板300mm。本工程仅在适当楼层竖井设立分支分派器箱,其后均有二次装修设计。4 在电视引入端设立过电压保护装置。七视频安防监控系统 :1 本工程设立一套闭路监视系统,系统主机设备均设立在本楼消防、安防、设备监控中心内。2 在首层及地下一层出入口、各层电梯厅、楼梯前室、电梯轿箱内等处设保安监视摄像机。3 所有摄像

20、机的电源均由主机供应。4 中心主机采用全矩阵系统,录像采用数字录像系统。5 按系统图所示做时序切换。切换时间130秒可调,同时可手动选择某一摄像机进行跟踪、录像。6 平面图除注明敷设在线槽内,其余均穿钢管暗敷在楼板内,每个普通监视点设SC25镀锌钢管,带云台监视点及二个普通监控点设2SC25镀锌钢管,暗敷在楼板或墙内。七视频安防监控系统 ;1 本工程设立一套闭路监视系统,系统主机设备均设立在本楼消防、安防、设备监控中心内。2 在首层及地下一层出入口、各层电梯厅、楼梯前室、电梯轿箱内等处设保安监视摄像机。3 所有摄像机的电源均由主机供应。4 中心主机采用全矩阵系统,录像采用数字录像系统。5 按系

21、统图所示做时序切换。切换时间130秒可调,同时可手动选择某一摄像机进行跟踪、录像。6 平面图除注明敷设在线槽内,其余均穿钢管暗敷在楼板内,每个普通监视点设SC25镀锌钢管,带云台监视点及二个普通监控点设2SC25镀锌钢管,暗敷在楼板或墙内。八、防剩余电流动作报警系统:1 为了防止电气火灾,本工程设电气火灾监控系统,用于监测配电系统漏电状况,有效防止漏电火灾的发生。漏电报警信号线送至本工程A区一层消防控制室内显示。电气火灾监控系统控制器,设在消防控制室。漏电信号仅作用于报警,不切断电路。2 本工程层箱、层双电源箱等配电箱的进线电源开关处均设立防火漏电保护器。3 电气火灾监控系统可检测漏电电流、过

22、电流信号,发出声光报警信号,报出故障位置,监视故障点变化。存储各种故障信号。4 选用的剩余电流保护装置的额定剩余不动作电流,应不小于被保护电气线路和设备的正常运营时泄漏电流最大值的2倍。5 本系统通讯线路,均预留管线SC20热镀锌钢管。九、建筑设备监控系统(BAS):1 本工程建筑设备监控系统(BAS),采用直接数字控制技术,对全楼的供水、排水设备、空调设备及供电系统和设备进行监视及节能控制。2 本系统监控中心设在6#楼,对整个园区的设备进行监视和控制。并在变配电室等处设控制分站,分别对空调设备及供配电设备进行监视和控制。3 BA系统具有设备的手/自动状态监视,启停控制,运营状态显示,故障报警

23、、温湿度监测、控制及实现相关的各种逻辑控制关系等功能。4 消防专用设备:排烟风机、加压风机等不进入建筑设备监控系统。5 本系统涉及: 空气解决系统根据甲方规定具有下列功能: 风机状态显示; 启停控制; 过载报警。 各层风机盘管的开关。 排风系统根据甲方规定具有下列功能: 风机状态显示; 启停控制; 过载报警; 给水系统根据甲方规定具有下列功能: 变频给水自成系统。 排水及污水解决系统应具有下列功能: 水泵运营状态显示; 污水解决池高低液位显示及报警; 水泵过载报警; 供配电设备监视系统具有下列功能: 供配电设备监视系统自成系统。 应对电梯、自动扶梯的运营状态进行监视。 留有与火灾自动报警系统、

24、公共安全防范系统和车库管理系统通信接口 建筑设备监控中心内的电脑主机、显示器、打印机及现场的各种传感器、变送器以及DDC 控制器等均由承包商成套供货。 BA系统从控制室至控制器的每条线路以及控制器之间的通讯线路,均预留管线SC20热镀锌钢管。 控制器至现场各种传感器、变送器、阀门等的控制线、信号线、电源线等由承包商根据现场情况穿管或采用线槽明敷。 系统所有器件、设备均由承包商负责成套供货、安装、调试。系统的深化设计由承包商负责,设计院负责审核及与其他系统的接口的协调事宜。十、移动信号覆盖系统、:1 为改善本楼内移动电话的接受效果,需装设蜂窝式移动通讯接受设备,该系统可由运营商提供设计和安装施工

25、, 本设计仅预留路由。2 在吊顶内敷设的各系统线路,消防与弱电分线槽敷设,消防为密闭防火线槽,中间隔板;弱电线路分两个线槽敷设,其中一条加隔板。信息线路占一间隔,电视视频监视和对讲电话占一间隔设备监控与其它安防线路占一间隔。十一、电梯三方对讲系统仅预留SC20钢管,从电梯机房到弱电竖井。具体线路由专业公司负责。十二、线路敷设1、线缆明敷在线槽上,若不敷设在线槽上,应穿镀锌钢管(SC)敷设。2、各层除消防系统外,其余各系统均敷设在同一线槽内。十三、其它 凡与施工有关而又未说明之处,参见国家标准图施工,或与设计院协商解决。科技馆相关智能化管理系统的图纸说明科技馆火灾自动报警与联动控制系统图纸说明说

26、明: 1. 本建筑采用两总线带地址码集中自动报警系统,消防报警区域机设在一层报警控制室。 2. 本系统信号线采用ZR-BV-21.5, 电源线采用n NH-BV-22.5, 电话线采用RVVP-21.0, 应急广播线采用RVS-21.0JDG20。 3. 本系统干线穿金属线槽300100走弱电竖井,中间加两个隔板,消防线、电话线及硬启线分开敷设,支线沿吊顶及墙内敷设.2根穿JDG16 4根穿JDG20、6根穿JDG25。吊顶及明敷管线要做防火解决。 4. 消防设备数量以平面为准。 5. 消防线路水平沿吊顶或墙内暗敷,二次装修部分可按规范调整,无吊顶处,如设备用房等,可根据现场情况明敷设时,应做

27、到横平竖直。 6. 系统数量以平面图为准。科技馆及巨幕电影院应急广播系统图纸说明附注: 应急广播线采用RVS-21.0JDG20。吊顶及明敷管线要做科技馆及巨幕电影院漏电火灾报警系统图纸说明注: 1、科技馆及巨幕电影院漏电火灾报警系统图纳入本系统。2、数据通讯总线为RS485总线,采用RVVP-41.0 SC20。3、数据通讯总线于地下二层沿综合布线线槽一层消防监控室。科技馆综合布线系统图纸说明说明:1、综合布线信息点:办公楼、展厅每10平方米预留1个语音点和1个数据点。其它视具体情况定。 2、电话、计算机房设在地下一层或一层,电话外线、网络外线从地下层引来。 3、系统图中语音干线每1根表达为

28、:50对线芯缆(五类);数据干线每1根表达为:6芯光纤(多模或单模)。 4、电话、计算机房需做局部等电位连接、防静电架空地面、空调。5、电话、计算机房所需电源从配电箱直取,规定按一级负荷供电,并加装UPS电源。科技馆及巨幕电影院视频监控系统图纸说明说明: 1、闭路电视监视系统(CCTV)由摄像机、云台控制器、矩阵切换控制器、多画面分割解决器、电源等组成。2、摄像机重要设立在首层所有出入口、电梯前室、展厅、汽车库、电梯轿厢等地,重要点可实行24小时不间断录像监控,保证监视点照度。3、系统图中CCTV只标注视频线数量。电源可由系统统一供应或取自竖井插座。但电源线不宜与视频线同管敷设,由弱电总承包商

29、统一考虑。4、CCTV系统安装在首层管理控制中心,中心需做局部等电位连接、防静电架空地面、空调。中心规定一级负荷供电。5、由中控室引出线沿线槽一层吊顶内敷设,规格为SR300100,竖向沿线槽弱电竖井内敷设,规格见系统图,水平可穿管沿吊顶内敷设。6、视频线采用SYV-75-5穿JDG20,电源线采用BV-21.5穿JDG20。科技馆及巨幕电影院有线电视系统图纸说明说明: 1、有线电视信号电缆从室外引进,电视系统前端装置设在地下1层或1层机房。信号线进楼时需做好防雷保护措施。2、系统配线采用低损耗同轴电缆,支线穿SC20钢管暗敷。3、电视干线走弱电井线槽SR10050,水平线穿钢管走吊顶。4、电视机房需做局部等电位连接、防静电地面、空调。5、电视机房所需电源从配电箱直取。
