多功能办公楼智能照明控制系统方案

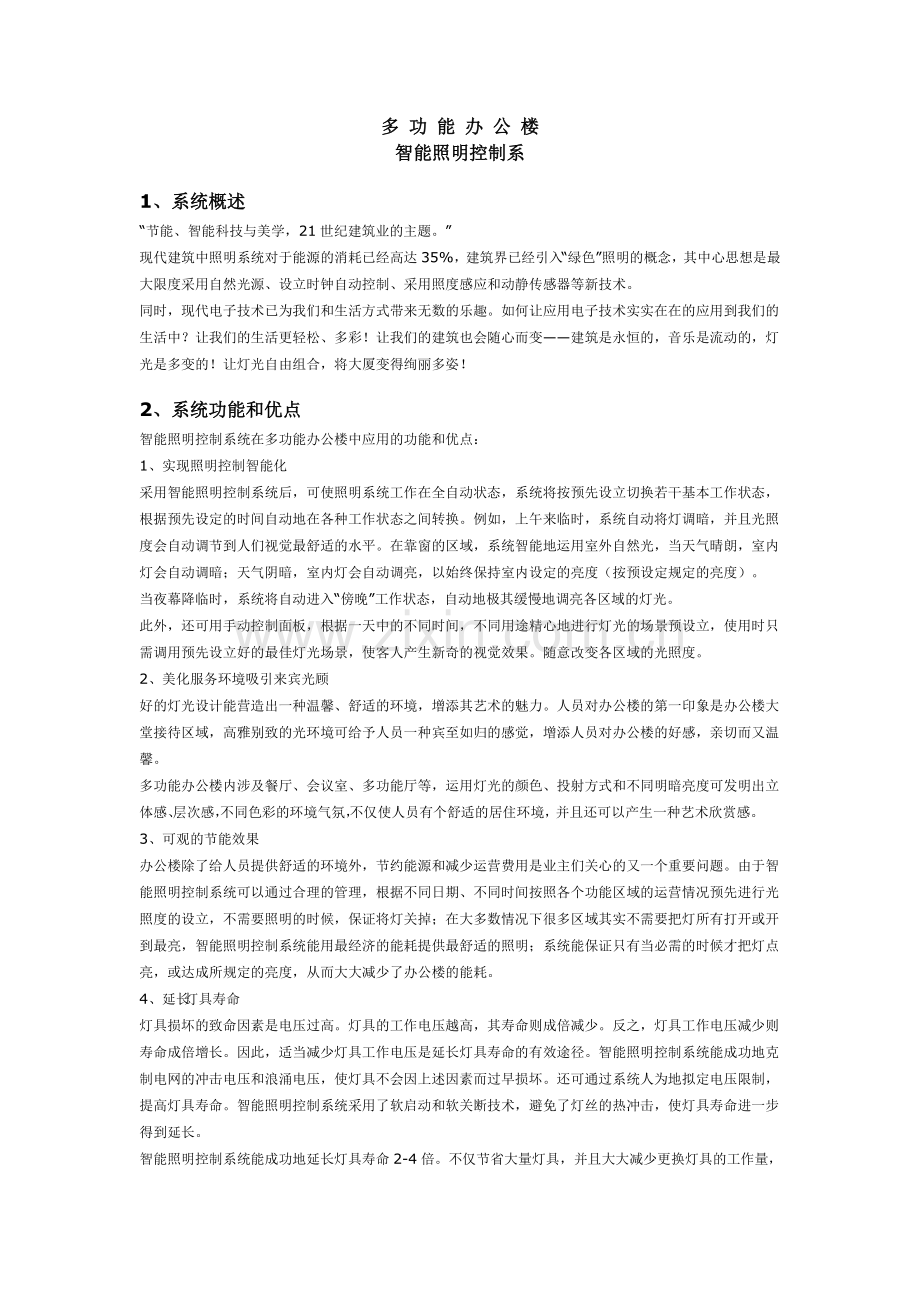

多 功 能 办 公 楼
智能照明控制系
1、系统概述
“节能、智能科技与美学，21世纪建筑业的主题。”
现代建筑中照明系统对于能源的消耗已经高达35%，建筑界已经引入“绿色”照明的概念，其中心思想是最大限度采用自然光源、设立时钟自动控制、采用照度感应和动静传感器等新技术。
同时，现代电子技术已为我们和生活方式带来无数的乐趣。如何让应用电子技术实实在在的应用到我们的生活中？让我们的生活更轻松、多彩！让我们的建筑也会随心而变——建筑是永恒的，音乐是流动的，灯光是多变的！让灯光自由组合，将大厦变得绚丽多姿！
2、系统功能和优点
智能照明控制系统在多功能办公楼中应用的功能和优点：
1、实现照明控制智能化
采用智能照明控制系统后，可使照明系统工作在全自动状态，系统将按预先设立切换若干基本工作状态，根据预先设定的时间自动地在各种工作状态之间转换。例如，上午来临时，系统自动将灯调暗，并且光照度会自动调节到人们视觉最舒适的水平。在靠窗的区域，系统智能地运用室外自然光，当天气晴朗，室内灯会自动调暗；天气阴暗，室内灯会自动调亮，以始终保持室内设定的亮度（按预设定规定的亮度）。
当夜幕降临时，系统将自动进入“傍晚”工作状态，自动地极其缓慢地调亮各区域的灯光。
此外，还可用手动控制面板，根据一天中的不同时间，不同用途精心地进行灯光的场景预设立，使用时只需调用预先设立好的最佳灯光场景，使客人产生新奇的视觉效果。随意改变各区域的光照度。
2、美化服务环境吸引来宾光顾
好的灯光设计能营造出一种温馨、舒适的环境，增添其艺术的魅力。人员对办公楼的第一印象是办公楼大堂接待区域，高雅别致的光环境可给予人员一种宾至如归的感觉，增添人员对办公楼的好感，亲切而又温馨。
多功能办公楼内涉及餐厅、会议室、多功能厅等，运用灯光的颜色、投射方式和不同明暗亮度可发明出立体感、层次感，不同色彩的环境气氛，不仅使人员有个舒适的居住环境，并且还可以产生一种艺术欣赏感。
3、可观的节能效果
办公楼除了给人员提供舒适的环境外，节约能源和减少运营费用是业主们关心的又一个重要问题。由于智能照明控制系统可以通过合理的管理，根据不同日期、不同时间按照各个功能区域的运营情况预先进行光照度的设立，不需要照明的时候，保证将灯关掉；在大多数情况下很多区域其实不需要把灯所有打开或开到最亮，智能照明控制系统能用最经济的能耗提供最舒适的照明；系统能保证只有当必需的时候才把灯点亮，或达成所规定的亮度，从而大大减少了办公楼的能耗。
4、延长灯具寿命
灯具损坏的致命因素是电压过高。灯具的工作电压越高，其寿命则成倍减少。反之，灯具工作电压减少则寿命成倍增长。因此，适当减少灯具工作电压是延长灯具寿命的有效途径。智能照明控制系统能成功地克制电网的冲击电压和浪涌电压，使灯具不会因上述因素而过早损坏。还可通过系统人为地拟定电压限制，提高灯具寿命。智能照明控制系统采用了软启动和软关断技术，避免了灯丝的热冲击，使灯具寿命进一步得到延长。
智能照明控制系统能成功地延长灯具寿命2-4倍。不仅节省大量灯具，并且大大减少更换灯具的工作量，有效地减少了照明系统的运营费用，对于难安装区域的灯具及昂贵灯具更具有特殊意义。
5、可与其他系统联动控制
智能照明可与其他系统联动控制，例如BA系统，监控报警系统。当发生紧急情况后可由报警系统强制打开所有回路。
6、提高管理水平，减少维护费用
智能照明控制系统，将普通照明人为的开与关转换成了智能化管理，不仅使办公楼的管理者能将其高素质的管理意识运用于照明控制系统中去，并且同时将大大减少办公楼的运营维护费用，并带来极大的投资回报。

3、设计依据
《民用建筑设计通则》GB
《民用建筑电气设计规范》JGJ/T 16-2023
《智能建筑设计标准》 GB/T50314-2023
《智能建筑评估标准》DG/T08-2023
《智能建筑工程质量验收标准》GB50339-2023
《智能建筑施工及验收规范》(DG/TJ08-601-2023 J10111-2023)
国家建筑标准设计电气装置标准图集、建筑电气安装工程图集

4、产品选型
公司简介
爱默尔电子科技有限公司致力于照明控制系统的研究、开发及设计制造，被广泛应用至公共建筑、体育场、会展中心、购物商场、别墅、豪宅、高档酒店、办公楼、大型超市等，目前已经完毕200多个智能照明工程。其系统的稳定性，显著的节能特性，在实际应用中得到了广大业主的一致好评。
就照明控制系统而言，爱默尔考虑的不仅仅是控制照明光源的发光照明场景组合；同时，也考虑到系统的经济性、可靠性、实用性和系统运营后的节能特性以及整个建筑的智能化限度。
系统原理概述

MRTLC照明控制系统是一个二线制的智能控制系统，重要用于对照明系统的控制。除此之外还可以与其他如背景音乐、消防、安保等系统联动。
系统所有的单元器件（除电源外）均内置微解决器和存储单元，由一对信号线（UTP5）连接成网络。每个单元均设立唯一的单元地址并用软件设定其功能，通过输出单元控制各回路负载。输入单元通过群组地址和输出组件建立相应联系。当有输入时，输入单元将其转变为数字信号在系统总线上广播，所有的输出单元接受并做出判断，控制相应回路输出。
MRTLC照明控制系统通过两根总线连接成网络。总线上不仅为每个组件提供24伏直流电源，还加载了控制信号。通过系统编程使控制开关与输出回路建立逻辑相应关系。
MRTLC照明控制系统元件采用模块化结构、并已有系统化产品、系统扩展方便。同时，通过专用接口元件及软件，也许直截接入电脑进行实时监控，或接入以太网进行远程实时监控。因此在设计时更加简朴、灵活。
MRTLC照明控制系统为分布式控制，模块化结构，可靠性高。任何控制模块均内置CPU，每个输入模块（场景开关、多键开关、红外传感器等）都可直接与输出模块（调光器、输出继电器）通讯（发送指令 → 接受指令 → 执行指令），避免了集中式结构中央CPU一旦出现故障导致整个系统瘫痪的弱点。
与BA系统的集成
MRTLC照明控制系统是一个开放的系统，通过专用接口软件，可方便地与其他系统连接，如楼宇自控系统、门禁系统、保安监控系统、消防系统等。

系统结构图

系统拓扑图

5、系统设计方案
5.1公共区域照明

走廊在办公楼中是必不可少的，在办公楼走廊的照明是最能体现智能照明的节能特点，没用到智能照明时当走道没有人通过的时候而灯还仍然亮着，这就大大浪费了电能。智能照明系统可以设立1/2，1/3场景，根据现场情况自由切换。也可以设立红外感应控制，在走道各出入口放置红外感应设备，无人的时候，只需要启动1/2或1/3场景模式，这时当有人通过走道时被红外感应到，走廊灯就会所有打开，当红外检测无人时又会关闭部分灯具，这样最大限度的节约了能源。
控制方式：
中央控制（在主控中心对所有照明回路进行监控，通过电脑操作界面控制灯的开关）
红外控制（全开、全关、隔灯开，隔灯关等模式）
隔灯控制（运用隔灯的方式区分照明回路，实现1/3、2/3、3/3照度控制）
现场可编程开关控制（通过编程的方式拟定每个开关按键所控制的回路，单键可控制单个回路、多个回路）

5.2 办公区域
由于职工办公区面积大，可以将整个办公区提成若干独立照明区域，采用可编程开关，根据需要启动相应区域的照明。由于出入口多，故实现办公室内多点控制，方便使用人员操作。在每个出入口都可以启动和关
闭整个办公区的所有的灯，这样可根据需要方便就近控制办公区域的灯。同时办公室内电动窗帘可与灯控进行联动，根据室外照度情况通过触摸面板控制窗帘升降。这样，不仅方便使用人员操作，并且减少了电能的浪费，保护了灯具，延长了灯具的使用寿命。
控制方式：
中央控制（在主控中心对所有照明回路进行监控，通过电脑操作界控制灯的开关）
现场可编程开关控制（通过编程的方式拟定每个开关按键所控制的回路，单键可控制单个回路、多个回路）

6、产品介绍
MRTLC 产品简介
MRTLC5000是由系统设备，照明控制器，现场装置(如可编程开关、各种感应器)所组成的。
系统设备
安装在中央监控中心，监控整个系统的所有照明回路，可以有效分析和管理整个照明控制系统的所有设备。
-. 中央集中管理
-. 图形模拟监控
 -. 现场控制器的数据报告解决功能
-. 按照收集的信息数据产生事件记录和日记
-. 监控照明回路的状态
电脑系统
● 型号：DELL Precision T3400
● CPU为Core 2 Duo E8400
Wolfdale (双核心)
● 主频3.0GHz
● 内存2G
● 硬盘250G
● 2个RS-232口
● 3个USB口
● 24倍速DVD驱动器
● 10/100/1000M自适应网卡
● 键盘和鼠标
● 语音卡，对讲MIC和耳机，音箱
● 22英寸液晶显示器，显卡支持双显及视频输出
● 高速低噪音彩色激光打印机一台，打印幅面 A4、分辨率1200dpi、打印速率、12页/分、32M内存、并口、USB（含打印线缆）
● 预装Windows XP professional操作系统
网关
● 型号：GT/50-2
● TLC总线和以太网之间信号转换装置
● 故障复位功能-系统故障时复位按钮
● 传输距离：1.2Km
● 35mm轨道安装
● 工作环境：-20℃～50℃，0～95%RH
● 电源: 220VAC, 50Hz
● 重要的作用是实现全面的信息共享，完毕底层通用控制器、现场总线与上层工作站之间的信息传递，数据存储，区域或远端报警等功能
● 可脱离中央工作站独立完毕所有控制功能，具有通讯服务接口，以保证可使用便携式操作终端进行现场编程调试
● 具有输入、输出能力，可连接模拟信号，开关信号、脉冲信号用于现场控制
● 与中央工作站使用同一种语言并采用标准数据库，可以同其他管理软件实现资源共享
● 具有10/100/1000M自适应以太网口，内嵌1500V电磁隔离，支持TCP/IP协议
● 具有32/16/8个RS-232/485/422串行通讯口，带15Kv ESD浪涌保护
● 提供TCP Server、TCP Client、UDP和Driver等工作模式
● 支持Modbus等规约
8路开关控制器
●   型号:8路 RL/50-8.16.N；
●   每回路最大负载容量：16A
●   继电器即使在闭合的状态下也不消耗电能，更利于节能
●   继电器寿命：大于10万次
●   具有网络控制和手动控制两种控制模式
●   最多可存储200个场景，场景运营时间0-9999秒
●   具有多回路顺序延时启动功能避免同时启动对电网的冲击
●   模块发生故障时具有手动复位按钮
●   具有LED显示回路的状态及模块的状态
●   每个回路、场景、区域、序列都有备注信息
●   具有本机编程和测试功能
●   具有远程编程和检测功能
●   可向总线输送电源
●   具有手动控制按钮，在网络故障时可手动控制回路的开关
●   执行场景命令后立即向监控中心返回各个回路的实际开关状态
●   每一个场景都具有启用（Enable）和屏蔽（Disable）功能
●   工作电源：AC220V/50HZ
●   无负载功耗：小于3W
●   工作环境：-20℃～55℃，0～95%RH
●   外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)
●   安装方式：标准35mm定导轨安装
6键可编程控制面板
● 型号：6键 SW/50-6.T
● 实现多种功能：单-开，单-关，单-开/关，组合-开/关，调光，场景选择
● 有一联两键、两联四键和四联八键等多种规格选择
● 可通过发送命令对面板启用或者禁用的设定
● 带LED夜间背光突显按键状态功能
● 安装方式：标准86盒安装
● 可任意更换按键标签
● 软件和硬件的网络ID码设立
● 工作环境：-20℃～55℃，0～95%RH
● 工作电源：DC12V～DC30V
● 无负载功耗：小于1W
● 无须断电的软复位功能
● 能通过遥控器控制
● 具有场景功能
红外动态传感器
●   型号：吸顶式红外感应器：IR/50-1.A
●   尺寸：吸顶型—159mm(W)×41mm(H)×59mm(D)
●   感应方式：红外+微波复合感应
●   延时时间：0秒~12分钟
●   耐久性：-10～60℃，0～95%RH
●   电流：15mA
●   需要多功能输入模块配合
●   电源：DC 9-13.5V
●   探测距离：30米（单方向15米）
●   覆盖面积：直径7-9米
1路多功能输入模块（86盒安装）
●     型号：IP/50-1.AD.A
●     可与任何类型的传感器配合使用
●     可接受开关量传感器信号
●     可接受模拟量传感器信号
●     传感器信号发生变化时立即响应发送场景命令
●     场景可以设立延时发送时间
●     可向传感器提供不同的工作电压：DC9V、DC12V、DC15V
●     软件和硬件的网络ID码设立
●     无须断电的软复位功能
●     可通过发送命令对模块禁用和启用的设定
●     具有远程编程、管理、检测功能
●     工作电源：DC12V～DC30V
●     无负载功耗：小于1W
●     工作环境：-20℃～55℃，0～95%RH
●     外观尺寸：86(W)*86m(D)*29.2mm(H)
●     安装方式：标准86盒安装

照明控制系统软件

照明控制系统的专用软件WINTLC具有稳定性，能有效管理和控制系统，操作界面和谐、简朴易学等特点。并且，可与TCP/IP网络兼容，也可实现在网络上进行控制。
中央监控软件重要功能如下：通过接口软件监视、控制现场回路。
通过中央监控软件可以完毕以下重要功能：
实时监控：可将照明系统的状况用图形模拟显示在监视器上，操作者可在屏幕上观测到灯具的实际开关状态，并可通过鼠标点击灯具图形来控制各个回路。
场景控制：在软件菜单上可设立多种场景模式，使用时只需点击相应的模式，系统自动执行。场景模式根据需要可增减和修改。
时间控制：根据季节、作息时间、照度变化编制好时间控制程序，回路自动按程序开关。
数据采集：系统可定期采集照明系统的各项数据，便于掌握灯具的使用时间和电费的自动记录。
系统安全：监控软件内设立安全密码，对不同的操作人员的权限进行限制，根据用户规定不同权限的操作人员进行不同的操作。
