建筑工程施工中模板工程质量通病及其防治措施研究.docx

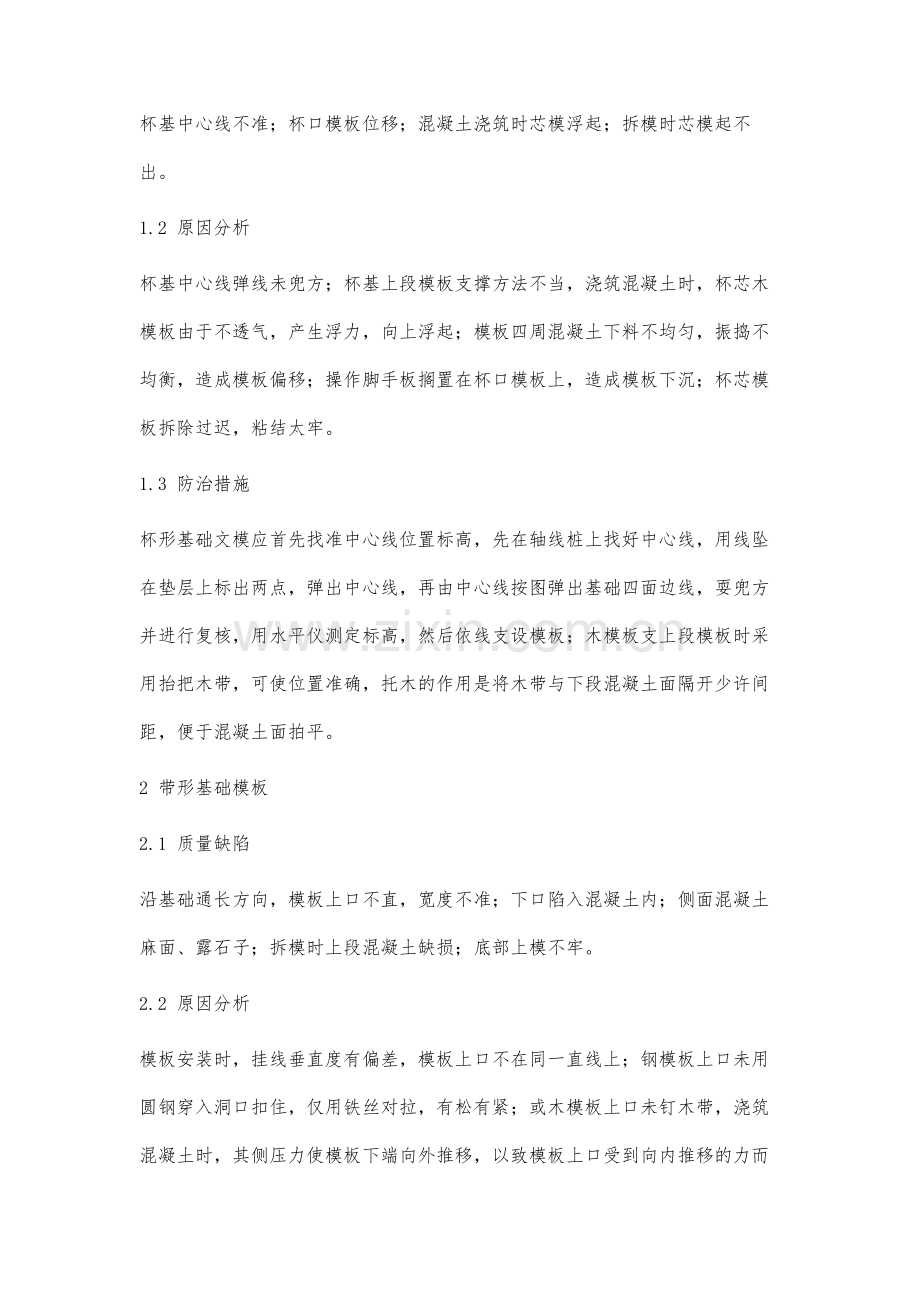

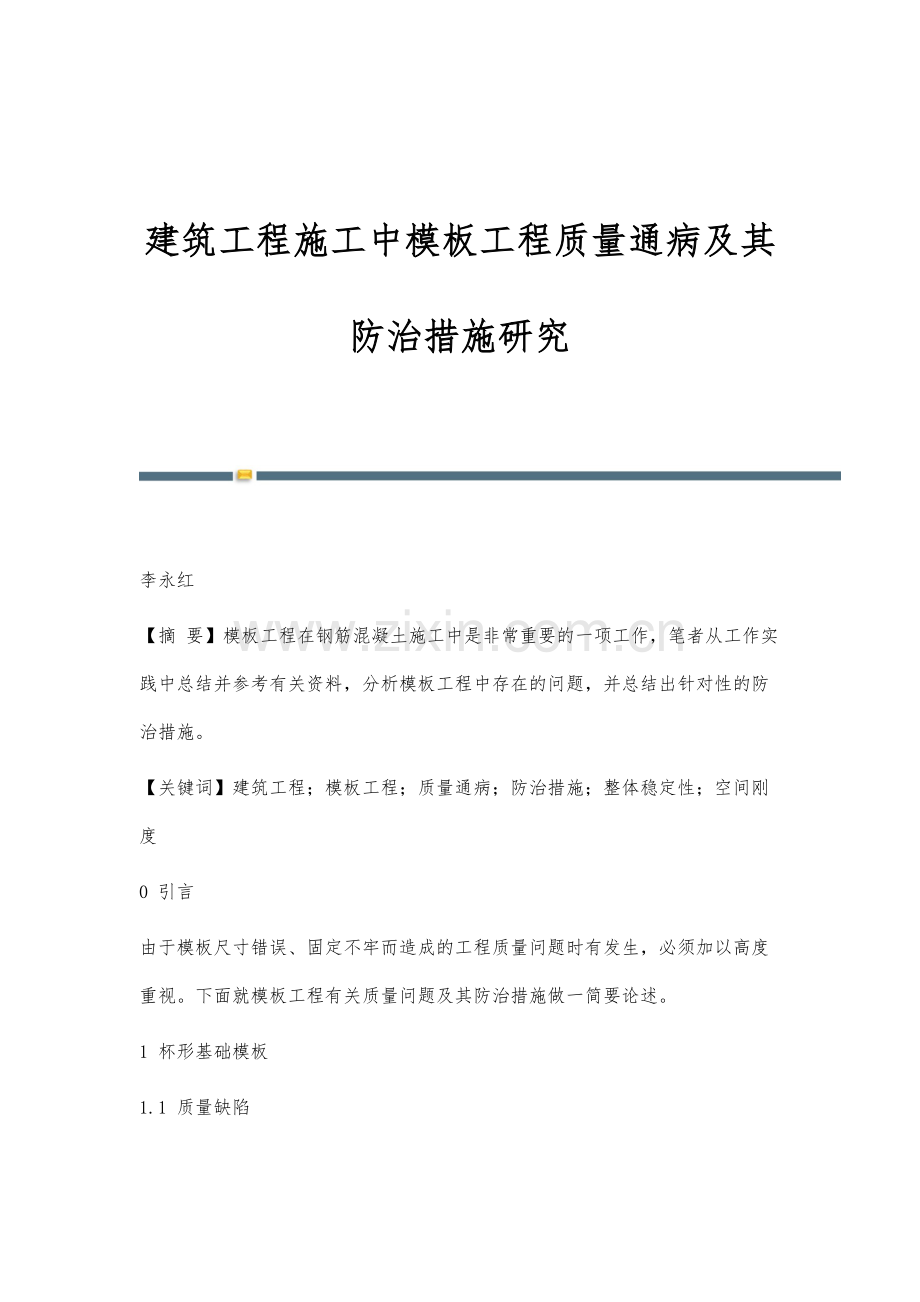

建筑工程施工中模板工程质量通病及其防治措施研究 李永红【摘 要】模板工程在钢筋混凝土施工中是非常重要的一项工作，笔者从工作实践中总结并参考有关资料，分析模板工程中存在的问题，并总结出针对性的防治措施。【关键词】建筑工程；模板工程；质量通病；防治措施；整体稳定性；空间刚度0 引言由于模板尺寸错误、固定不牢而造成的工程质量问题时有发生，必须加以高度重视。下面就模板工程有关质量问题及其防治措施做一简要论述。1 杯形基础模板1.1 质量缺陷杯基中心线不准；杯口模板位移；混凝土浇筑时芯模浮起；拆模时芯模起不出。1.2 原因分析杯基中心线弹线未兜方；杯基上段模板支撑方法不当，浇筑混凝土时，杯芯木模板由于不透气，产生浮力，向上浮起；模板四周混凝土下料不均匀，振捣不均衡，造成模板偏移；操作脚手板搁置在杯口模板上，造成模板下沉；杯芯模板拆除过迟，粘结太牢。1.3 防治措施杯形基础文模应首先找准中心线位置标高，先在轴线桩上找好中心线，用线坠在垫层上标出两点，弹出中心线，再由中心线按图弹出基础四面边线，耍兜方并进行复核，用水平仪测定标高，然后依线支设模板；木模板支上段模板时采用抬把木带，可使位置准确，托木的作用是将木带与下段混凝土面隔开少许间距，便于混凝土面拍平。2 带形基础模板2.1 质量缺陷沿基础通长方向，模板上口不直，宽度不准；下口陷入混凝土内；侧面混凝土麻面、露石子；拆模时上段混凝土缺损；底部上模不牢。2.2 原因分析模板安装时，挂线垂直度有偏差，模板上口不在同一直线上；钢模板上口未用圆钢穿入洞口扣住，仅用铁丝对拉，有松有紧；或木模板上口未钉木带，浇筑混凝土时，其侧压力使模板下端向外推移，以致模板上口受到向内推移的力而内倾，使上口宽度大小不一；模板未撑牢，在自重作用下模板下垂。浇长混凝土时，部分混凝土出模板下口翻上来，未在初凝时铲平，造成侧模下部陷入混凝土内。2.3 防冶措施模板应有足够的承载能力和钢度，支模时，垂直度要找准确；钢模板上口应用R810圆钢套入模板顶端小孔内，中距500800mm。木模板上口应钉木带，以控制带形基础上口宽度，并通长拉线，保证上口平直；上段模板应支撑在预先横插圆或预制混凝土垫块上，木模板也可用临时木撑，以使侧模支承牢靠，并保持高度一致；发现混凝土由上段模板下翻至下段，应在混凝土初凝前轻轻铲平至模板下口，使模板下口不至于卡牢。3 梁模板缺陷3.1 质量缺陷梁身不平直，梁底不平，下挠；梁测模炸模（模板崩坍）；拆模后发现梁身侧面鼓动鼓出有水平裂缝、掉角、上口尺寸加大、表面毛糙；局部模板嵌入柱梁间，拆除困难。3.2 原因分析模板支设未校直撑牢，支撑整体稳定性不够；模板没有支撑在竖硬的地面上。混凝土浇筑过程中，由于荷载增加，泥土地面受潮降低了承载力，支撑随地面下沉变形；梁底模未按设计要求或规范规定起拱；未根据水平线控制模板标高；侧模承载能力及刚度不够，拆模过迟或模板未使用隔离剂；木模板采用黄花松或易变形的木材制作，混凝土浇筑后变形较大，易使混凝土产生裂缝、掉角和表面毛糙。3.3 防治措施梁底支撑间距应能保证在混凝土自重和施工荷载作用下不产生变形。支撑底部如为泥土地面，应先认真夯实，铺放通长垫木，以确保支撑不沉陷。梁底模应按设计或规范要求起拱；梁侧模应根据梁的高度进行配制，若超过60cm，应加钢管围檀，上口则用圆钢插入模板上端小孔内。若梁主超过700mm，应在梁中加对穿螺栓，与钢管围擦配合，加强梁侧模刚度及强度。4 楼梯模板4.1 质量缺陷楼梯侧帮露浆、麻面，底部不平。4.2 原因分析楼梯底模采用钢模板，遇有不能满足模数配齐时，以木模板相拼，楼梯侧帮模也用木模板制作，易形成拼缝不严密，造成跑浆；底板平整度偏差过大，支撑不牢套。4.3 防治措施帮在梯段处可用钢模板，以2mm厚薄钢板模和8号槽钢点焊连接成型，每步两块侧帮必须对称使用，侧帮与楼梯立帮用U型卡连接；底模应平整，拼缝要严密，符合施工规范要求，若支撑杆细长比过大，应加剪刀撑撑牢；采用胶合板组合模板时，楼梯支撑底板的木龙骨间距宜为300500mm，支承和模托的间距为8001000mm，托木两端用斜支撑支柱，下用单楔楔紧，斜撑间用牵杠互相拉牢，龙骨外面钉上外帮侧板，其高度与踏步口齐，踏步侧板下口小支撑，以保证踏步侧板的稳固。5 现浇板模板5.1 质量缺陷板中部下挠；板底混凝土面不平；采用木模板时梁边模板嵌入梁内不易拆除。5.2 原因分析模板龙骨用料较小或间距偏大，不能提供足够的强度及刚度，底模未按设计或规范要求起拱，造成挠度过大；板下支撑底部不牢，混凝土接触面平整度超过允许偏差；将板模板铺钉在梁侧模上面，甚至略伸入梁模內，浇筑混凝土后，板模板吸水膨胀，梁模板铺钉在梁侧模上面，甚至略伸入梁模内，浇筑混凝土后，板模板吸水膨胀，梁模也略有外胀，造成边缘一块模板嵌牢在混凝土内。5.3 防治措施楼板模板下的龙骨和牵杠木应由模板设计计算确定，确保有足够的强度和刚度，支承面要平整；支撑材料应有足够强度，前后左右相互搭牢增加稳定性；支撑如撑在软土地基上，必须将地面预先夯实，并铺设通长垫木，必要时垫木下再加垫模板，以增加支撑在地面上的接触面，保证在混凝土重量作用下不发生下沉（要采取措施消除泥地受潮后可能发生的下沉）。6 墙模板6.1 质量缺陷炸模、倾斜变形，墙体不垂直；墙体厚薄不一，墙面高低不平；墙根跑浆、露筋，模板底部被混凝土及砂将裹住，拆模困难；墙角模板拆不出。6.2 原因分析钢模板事先未作排版设计，未绘排列图；相邻模板未设置围檩或围檩间距过大，对拉螺栓选用过小或未拧紧；墙根未设导墙，模板根部不平，缝隙过大；模板制作不平整，厚度不一致，相邻两块墙模板拼接不严、不平，支撑不牢，没有采用对拉螺栓来承受混凝土对模板的侧压力，以致混凝土浇筑时炸模；或因选用的对拉螺栓直径太小或间距偏大，不能承受混凝土侧压力而被拉断。6.3 防治措施墙面模板应拼装平整，符合质量检验评定标准；有几道混凝土墙时，除顶部设通长连接木方定位外，相互间均应用剪刀撑撑牢，墙身中间应根据模板设计书配制对拉螺栓，模板两侧以连杆增强刚度来承担混凝土的侧压力，确保不炸模（一般采用R12R16mm螺栓）。两片模板之间，应根据墙的厚度用钢管或硬塑料撑头，以保证墙体厚度一致。7 雨篷模板7.1 质量缺陷雨篷根部漏浆露石子，混凝土结构变形。7.2 原因分析雨篷根部底板模支立不当，混凝土浇筑时漏浆；雨篷根部胶合板模板下未设托木，混凝土浇筑时根部模板变形；悬挑雨篷其根部混凝土较前端厚，模板施工时，模板文撑未被重视，未采取相应措施。7.3 防治措施进行模板翻样，重视悬挑雨篷的模板及其支撑，确保有足够的承载能力、刚度及稳定性；雨篷底模板根部应覆盖在梁侧模板上口，其下用50100mm木方顶牢，混凝土浇筑时，振点不应直接在根部位置；悬挑雨篷模板施工时，应根据悬挑跨度将底模向上反翘25mm左右，以抵消混凝土浇筑时产生的下挠变形，悬挑雨篷混凝土浇筑时，应根据现场同条件养护制度的试件，当试件强度达到设计强度的100%以上时，方可拆除雨篷模板。8 结束语总之，作为建筑工程中十分重要的一个部分，模板工程的质量将直接影响到建筑工程整体的质量，需要引起足够的重视。【参考文献】1张莹.浅谈房屋建筑施工中模板工程的質量控制J.城市建设理论研究，2012，2（34）：34-37.2张志敏.建筑模板施工质量控制管理措施探讨J.黑龙江科技信息，2011，2（33）：67-69.责任编辑：许丽 -全文完-
