曹妃店原油码头原油罐焊接方案.doc

SHGD/HBXMB-A.2
施工组织设计（方案）报审表
工程名称：
曹妃甸原油码头及配套设施工程
编号 BYCE/CFD-PM-CN-002

致 茂名国信石化工程建设监理有限公司（监理单位）
我方已根据施工承包合同的有关规定完成了曹妃甸油库库区及配套设施罐区一100000m3双盘浮顶油罐制造安装焊接工程施工组织设计（方案）的编制，并经我单位技术负责人审查批准，请予以审查。
附：
施工组织设计/施工方案。

承包单位（章）
北京燕华建筑安装工程有限责任公司
项目经理

日 期

专业监理工程师审查意见：

专业监理工程师

日 期

总监理工程师审核意见：

项目监理机构

总监理工程师

日 期

第43页

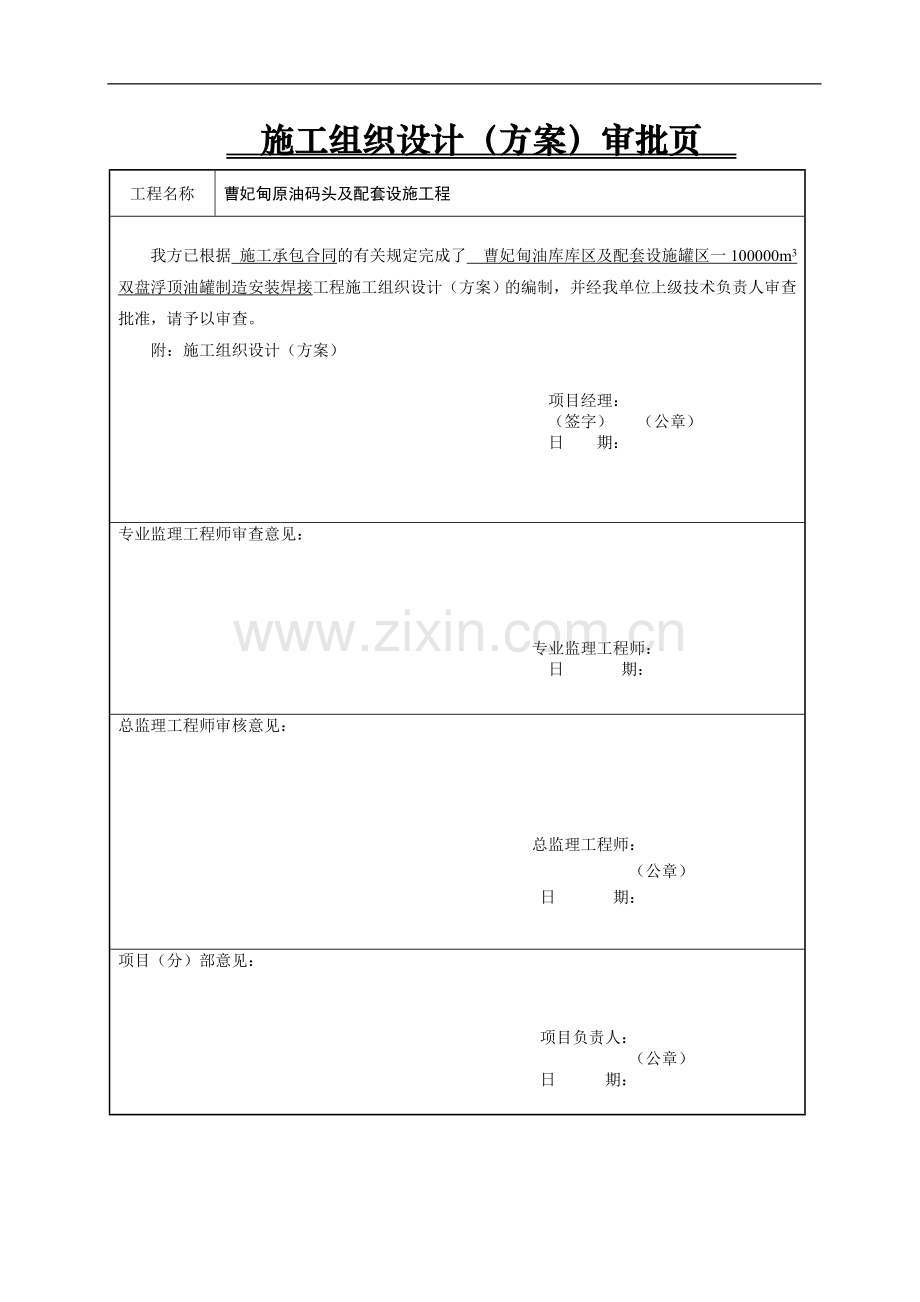

施工组织设计（方案）审批页
工程名称
曹妃甸原油码头及配套设施工程

我方已根据 施工承包合同的有关规定完成了 曹妃甸油库库区及配套设施罐区一100000m3双盘浮顶油罐制造安装焊接工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工组织设计（方案）

项目经理：
（签字） （公章）
日 期：
专业监理工程师审查意见：

专业监理工程师：
日 期：
总监理工程师审核意见：

总监理工程师：
（公章）
日 期：
项目（分）部意见：

项目负责人：
（公章）
日 期：

工程编号：07GJ00-042
文件编号：BYCE/CFD–PM-CN-002
发放编号：

曹妃甸原油码头及配套设施工程
曹妃甸油库库区及配套设施罐区一
100000m3 双盘浮顶油罐制造安装
焊接施工方案

编 制：

审 核：

批 准：

北京燕华建筑安装工程有限责任公司
二〇〇七年五月十九日

目 录
1、-------------------------------------------- ----------------工程概况
2、----------------------------------------------------------焊接工程量
3、-------------------------------------------------------------编制依据
4、-------------------------------------------------------------施工准备
5、-------------------------------------------------------焊接施工程序
6、-------------------------------------------------------焊接工艺措施
7、----------------------------------------------------焊工及焊机管理
8、-------------------------------------------------------------焊接质量
9、----------------------------------------------------开口壁板热处理
10、------------------------------------------------------------焊接环境
11、------------------------------------------------------焊接安全措施
12、------------------------------------------------------焊接施工记录
13、---------------------------------------------其它施工机具及用料

1．工程概况：
我公司承建曹妃甸油库库区及配套设施工程罐区一4台10万m3双盘浮顶油罐，设备位号为T-1、T－2、T－3、T－4，施工地点位于河北省曹妃甸经济技术开发区曹妃甸油库库区，该四具罐由中国石化工程建设公司设计。罐的罐底边缘板和中幅板的材质分别为12MnNiVR和Q235-B，罐壁板材质为12MnNiVR/12MnNiVR-SR（下部六节）和16MnR/Q235-B（上部三节）,浮盘材料均为Q235-B。
1.1工程特点：
工期紧,工作量大。每台罐有110张中幅板、825张浮顶板、187张壁板，还有浮顶椼架等，焊缝长度约20000米。焊接质量要求很高,而施工现场条件较差。
1.2焊接特点:
1.2.1包括手工焊、CO2气保焊、氩弧焊、平角埋弧自动焊、环缝埋弧自动焊、立缝气电自动焊等多种焊接方法。
1.2.2碳素钢、低合金钢与高强钢之间异种钢焊接多。
2.焊接工程量：
2.1油罐的使用主体材料：见表2.1
表2.1 主体材料
部位
罐 底
罐 壁
浮顶
中幅板
边缘板
1—6圈
7圈
8、9圈
材质
Q235-B
12MnNiVR
12MnNiVR/12MnNiVR-SR
16MnR
Q235-B
Q235-B
板厚mm
11
20
32/27/21.5/18.5/15/12
12
5

2.2油罐主体焊缝长度：见表2.2。
表2.2 焊缝长度
部位
罐底对接
罐底与罐壁角缝
罐 壁
浮顶角接
纵缝
环缝
长度m
2270
254
454
2008
5192
总长m
10178

3.编制依据：
3.1曹妃甸原油码头油库库区100000m3 双盘浮顶油罐技术条件00102EQ-DPA1-0102
3.2施工蓝图00102EQ-DWA1-0101~0145
3.3 API650《钢制焊接油罐》
3.3 GB50128-2005《立式圆筒形钢制焊接油罐施工及验收规范》
3.4 JB4730-2005《承压设备无损检测》
3.5 SH3530-2001《石油化立式圆筒形钢制储罐施工工艺标准》
3.6 JB/T4709-2000《钢制压力容器焊接规程》
3.7 GB50205-2001《钢结构工程施工质量验收规范》
3.8 GB50235-1997《工业管道工程施工验收规范》
3.9 GB50236-1998《现场设备、工业管道焊接工程施工及验收规范》
3.10 JB4708-2000《钢制压力容器焊接工艺评定》
3.11 JB/T4709-2000《钢制压力容器焊接规程》
3.12 JB4744-2000《钢制压力容器产品焊接试板的力学性能检验》
4.施工准备
4.1 焊接方法及设备的选择：
4.1.1 根据储罐焊接施工位置的不同，从提高焊接施工效率，并确保焊接质量的角度出发，应选择不同的焊接方法及焊接设备，结合我公司设备状况，储罐各位置焊接施工可选择的焊接方法及设备如表4.1所示。
4.1.2 焊接设备必须适应焊接工艺和材料的要求，必须配置指示准确的电压、电流及焊接速度检测仪表，以便控制、记录和检查焊接质量。
表4.1 焊接方法及设备（单台）
名称
型号
数量
焊接方法
适用部位
平角焊机
LINCOLN DC-1000
8
埋弧焊
罐底（加碎丝）、罐底与罐壁角接焊缝
环缝焊机
YS-AGW-I
LINCOLN DC-600
6
埋弧焊
罐壁环缝
立缝焊机
YS-EGW-I
3
气电立焊
罐壁纵缝
CO2气体保护焊机
AUTO XC-350
OPTIMAG 400
2
28
半自动焊
罐壁接管、罐底第一层
直流手弧焊机
ZX5-400
ZX5-500
30
6
手工电弧焊
浮顶、定位块焊接、点焊、返修焊
4.2．焊接材料
4.2.1．焊接材料的选用：见表4.2
表4.2 焊接方法、焊材一览表
罐的接头部位
母 材
焊缝部位
焊接方法
焊 条
焊 丝
直径∮
焊剂
保护气体
PQR编号
边缘板对接
12MnNiVR
焊缝全部
SMAW
CHE607RH
－
3.2/4
－
－－
H07-44
返修
SMAW
CHE607RH
－
3.2/4
－
－
H07-44
中幅板
Q235-B
打底
GMAW
－
H08Mn2Si
1.2
－
CO2
H07-38
盖面
SAW
－
H08A+碎丝
4.0
HJ431
―
返修
SMAW
J427
－
3.2/4
－
－
H04-50
中幅板
+
边缘板
12MnNiVR+Q235-B
打底
GMAW
－
H08Mn2Si
1.2
－
－
H07-36
盖面
SAW
－
H08A+碎丝
4.0
HJ431
－
返修
SMAW
J427
3.2/ 4
3.2/4
－
－
H07-37
罐壁立缝
12MnNiR
焊缝全部
EGW
－
DWS-60G
1.6
－
CO2
H07-25/26/27
返修
SMAW
CHE607RH
－
3.2/4
－
－
H07-44/45
16MnR
焊缝全部
EGW
－
DWS-43G
1.6
－
－
H03-13
返修
SMAW
J507

3.2/4

H05-48
Q235-B
焊缝全部
EGW

DWS-43G
1.6

CO2
H03-14
返修
SMAW
J427

3.2/4

H06-37
罐壁环缝
12MnNiVR
焊缝全部
SAW
－
US-49
3.2
MF-33H

H07-20/21
返修
SMAW
CHE607RH

3.2/4

H07-44/45
12MnNiVR+16MnR
焊缝全部
SAW
－
US-49
3.2
MF-33H
－
H07-22
返修
SMAW
CHE607RH

3.2/4

H07-29
16MnR+Q235-B
焊缝全部
SAW
－
CHW-S1
3.2
CHF-71H
－
H07-23
返修
SMAW
J427
－
3.2/4
－
－
H00-132
Q235-B
焊缝全部
SAW
－
CHW-S1
3.2
CHF-71H
－
H07-24
返修
SMAW
J427

3.2/4

H06-38
罐壁+罐底
12MnNiVR
打底
SMAW
CHE607RH
－
3.2/4
－
－
H07-28
盖面
SAW
－
US-40
2.4
MF-300
－
返修
SMAW
CHE607RH
－
3.2/4
－
－
H07-44
罐壁+角钢圈
Q235B+Q235B
焊缝全部
SMAW
J427
－
3.2/4
－
－
H06-37
罐壁+抗风圈、加强圈
12MnNiVR+Q235B
焊缝全部
SMAW
J427
－
3.2/4
－
－
H07-37
16MnR+Q235-B
焊缝全部
SMAW
J427
－
3.2/4
－
－
H05-48
Q235B+Q235B
焊缝全部
SMAW
J427

3.2/4

H06-37
12MnNiVR+
16MnR
焊缝全部
SMAW
J507

3.2/4

H07-47
抗风圈、加强圈预制
Q235B+Q235B
焊缝全部
SMAW
J427

3.2/4

H04-50
16MnR+16MnR
焊缝全部
SMAW
J507

3.2/4

H05-48
浮顶预制安装
Q235B+Q235B
焊缝全部
SMAW
J422

3.2/4

H06-46
浮顶+附件
Q235-B+
10/20/Q235-B
焊缝全部
SMAW
J422

3.2/4

H06-46
梯子，平台栏杆
Q235-B+Q235B
焊缝全部
SMAW
J422

3.2

H06-46

罐壁+附件(开孔)
12MnNiVR-SR
+12MnNiVR-SR
焊缝全部
GMAW

CHW-65A
1.2

CO2
H07-34
12MnNiVR-SR+10
焊缝全部
GMAW

CHW-65A
1.2

CO2
H07-35
罐壁接管＋法兰
12MnNiVR+20Ⅱ
焊缝全部
SMAW
J427

3.2/4

H07-37
10+20Ⅱ
打底
GTAW

TIG-J50
2.5

H07-30
盖面
SMAW
J427

3.2/4

底圈罐壁接管(卷管)
12MnNiVR-SR
+12MnNiVR-SR
焊缝全部
SMAW
CHE607RH

3.2/4

H07-33
4.2.2 焊接材料管理
4.2.2.1 焊接材料应设专人负责烘干、保管、发放和回收，同时必须作好烘干、发放和回收记录。
4.2.2.2 库存焊接材料应分类堆放，库房应隔热、防风雨，应设置去湿机、温湿度计、湿度不得超过60％。
4.2.2.3焊接材料的烘干执行厂家推荐烘干温度，若厂家无推荐烘干温度，执行表4.3。
表4.3 焊条及焊剂烘干及保存条件
焊材
焊条
焊剂
牌号
CHE607RH
J507
J427
HJ431
MF-33H
MF-300
CHF-71H
烘干温度（ºC）
350~400
350~400
350~400
250
250
250
350
烘干时间（h）
1~2
1~2
1~2
2
1
1
2
保温温度（ºC）
150
150
150
120
120
120
150

4.2.2.4施焊时，焊条应放在保温筒内携带。对于焊芯锈蚀、药皮变质或脱落、有明显裂纹的焊条不得使用。
4.2.2.5 埋弧自动焊焊丝、焊剂及二氧化碳气体保护焊焊丝必须放在干燥处妥善保管，特别是焊丝要防止生锈，焊剂要防止雨淋，对于已经锈蚀的焊丝必须除锈后方可使用。
4.2.2.6 二氧化碳气体保护焊及气电立焊用药芯焊丝原则上采用密封包装，使用前不再烘干，其储存和保管更应引起重视。施工当天收工时，如有整盘药芯焊丝没有使完，则把这盘焊丝收回焊材保管库里，做好防潮防护，防止夜间遇潮气生锈。
4.2.2.7 焊条的发放，每人每次不得超过3Kg；埋弧焊焊丝、焊剂及二氧化碳气体保护焊、气电立焊的焊丝必须在用完后方可领取。
4.2.2.8 二氧化碳气体保护焊及气电立焊所使用的二氧化碳气体，使用前应预热和干燥，其纯度不得低于99.5%，水分含量不应超过0.005%。
4.3 焊工管理
4.3.1 参与油罐焊接的焊工必须经过焊接基本知识和实际操作技能培训，并取得
《锅炉压力容器压力管道考试与管理规则》相应资格的焊接合格证。
4.3.2 焊工考试：根据监理部的要求，参加油罐主体焊缝焊接的焊工需参加监理组织的现场实操考试。
4.3.2.1考试方法：焊条电弧焊
4.3.2.2考试材料：母材－12MnNiVR，焊材－CHE607RH
4.3.2.3焊接位置：立焊
4.4 坡口加工
4.4.1 焊接接头坡口型式:
4.4.1.1罐底中幅板、边缘板采用对接加垫板的焊接型式，如图4.4.1所示。

图4.4.1 底板对接焊缝型式

4.4.1.2 壁板坡口型式:环缝坡口见图4.4.2－1，纵缝坡口见图4.4.2－2所示：

图4.4.2－1环缝坡口

图4.4.2－2纵缝坡口图
4.4.1.3 底层壁板与边缘板丁字接头坡口型式见图4.4.3：

图4.4.3 边缘板与底层壁板丁字接头焊缝型式
4.4.2 坡口的加工
4.4.2.1 坡口加工可采用机械加工或自动、半自动氧-乙炔火焰切割、砂轮打磨成型；对于罐底板、壁板及浮顶板采用氧-乙炔火焰切割时，两长边必须同时切割，以减少变形。
4.4.2.2 加工成形的坡口必须采用砂轮打磨清除坡口表面及其两侧30mm范围内的铁锈、油污、氧化皮及硬化层，坡口表面不得有凹陷、夹渣、分层、熔渣、裂纹等缺陷存在。
4.4.2.3 罐底边缘板之间的对接焊缝坡口表面、所有高强钢罐壁的坡口表面应进行磁粉检测或着色检查，检查结果符合JB4730-2005标准，Ⅰ级合格；
4.5 产品焊接试板。
4.5.1 现场焊接产品中，产品焊接试板应由施焊油罐罐体的一般水平的焊工（或焊接操作工）采用与实际焊接相同的条件和相同的焊接工艺焊接。
4.5.2 施工单位施焊的首台油罐应制作产品焊接试板。产品焊接试板材料为12MnNiVR，产品焊接试板的数量如下：
4.5.2.1 厚度为32mm、27mm、21.5mm、18.5mm和12mm罐壁板气电立焊产品焊接试块各一块；
4.5.2.2 厚度为32mm罐壁板埋弧自动焊产品焊接试块一块；
4.5.2.3 厚度32mm的随炉热处理对接焊（采用与带开口接管的底层罐壁板预制相同的焊接方法和工艺）产品焊接试板一块。试板材料为12MnNiVR -SR。此试板应与带开口接管的底层罐壁板同炉进行热处理后试验。
4.5.3 产品焊接试板的焊接接头应进行100%射线检测和100%超声检测。检测标准为JB/T4730-2005《承压设备无损检测》。射线检测以II级为合格，超声检测以I级为合格。
4.5.4 产品焊接试板的尺寸和试样的截取、试样的检验与评定应按JB4744-2000《钢制压力容器产品焊接试板的力学性能检验》的规定进行。冲击试验应包括焊接热影响区，冲击试样的取样位置从焊缝上表面刨掉1~2mm做为冲击试样表面。冲击试样的缺口划线位置为浸蚀出熔合线（FL）中点向焊接热影响区方向外推1mm（即FL+1），或紧靠熔合线（FL）最上方，最大限度通过焊接热影响区（即HAZ）。
4.5.5 试验数据符合施工技术条件（00102EQ-DPA1-0102）中表6.1的要求为合格。见表4.5.5

表4.5.5 施工技术条件（00102EQ-DPA1-0102）中表6.1的要求
抗拉强度（MPa）
夏比冲击功(试验温度)
平均值（J）
最小值（J）
≥610
≥47（－15℃）
≥33（－15℃）

5．焊接施工程序
5.1．油罐焊接施工程序：见图5.1

图5.1 油罐焊接施工程序
6． 焊接工艺措施。
6.1 第一圈壁板开孔焊接
6.1.1 壁板开孔加工后的坡口表面应光滑，不得有夹杂、分层、裂纹,火焰切割的坡口表面产生的硬化层应磨除,且进行ＭＴ或ＰＴ检验。
6.1.2 壁板开孔接管的焊接层次顺序：见图6.1.2。

图6.1.2壁板开孔接管的焊接程序

6.1.3 焊接时采用CO2,气保焊及手工电弧焊,具体工艺见（WPS）。
6.1.4 初层焊道焊前应予热100 °C以上，且初层焊道进行PT检查。
6.1.5 焊完且MT检验合格后进行消除应力热处理。热处理后再做MT检验。
6.2 垫板的铺设与焊接
6.2.1 在罐底板装配以前应按设计图的要求对铺设好的垫板进行焊接。
6.2.2 垫板焊缝必须双面焊且熔透。不能双面焊的接头，按图纸要求采用辅助垫板的对接方法。所有对接缝用砂轮磨去余高。
6.2.3 双面焊的垫板留2—3mm间隙。采用辅助垫板对接方式时必须留5－8mm 间隙。以利于焊缝收缩。
6.3 罐底的组对焊接
6.3.3 中幅板的组对与焊接
6.3.3.1中幅板组对、点焊固定时，采用叉车碾压的方式进行施工。点焊固定后的焊缝，用小方块钢板进行固定。中幅板廊板长焊缝焊接前，焊缝处要采用龙门板、垫铁、小方块钢板等进行固定。
6.3.3.2 必须遵守先短后长、从中向外、分段退焊的防变形原则，在焊接长焊缝时要安装防变形夹具。
6.3.3.3 中幅板与垫板点焊使用与正式焊接相同的规范参数。点焊长度为50mm，间距为300mm，厚度大于4mm。
6.3.3.4 正式焊接时,要保证垫板与罐底板之间的可靠连接且必须清除焊道内的杂物、水锈及有缺陷的焊点。
6.3.3.5 底层焊道采用CO2气体保护焊。要求分段退步，步距为1m，焊层厚度为4～5mm。第二层采用碎丝埋弧焊一次成型工艺见（WPS ），且以5m步距作分段退步焊, 气保焊焊接时，可采用适当的防风措施如防风焊接盒等。。
6.3.3.6 距边缘板1m范围内的焊缝暂留不焊，待与边缘板重新组对后再焊接。
6.3.3.7 丁字缝处理：短焊逢第二层两端留出100mm不焊，待长焊缝第二层焊完后再用手工电弧焊焊接该处焊缝。
6.3.3.8 罐底的焊接顺序：见图6.3.3.8。焊接时必须按图6.3.3.8的顺序焊接且每条焊缝均作分段退步焊。

见图6.3.3.8罐底焊接顺序图
6.4边缘板的组对与焊接：
6.4.1 边缘板焊接前，为减少对接焊缝的角变形，可在边缘板与垫板点焊后，用斜铁预作6～8mm的焊接反变形。然后用3块小方板焊在焊缝上，控制变形。焊后将方块磨掉即可。注意：焊接时要保证垫板与边缘板的间隙小于0.5mm。
6.4.2焊接施工先焊自边缘板外侧向内约500mm的对接焊缝，焊工必须均布在罐底边缘板外侧的整个圆周上同时对称施焊，隔一条缝焊接一条，最后对称留下两条焊缝先不焊，待调节好因对接焊缝收缩造成的总体变形后再由两名焊工对称施焊。焊接外侧300mm时，每层间的起弧接头应错开30mm。所以底层焊缝的长度应该是450mm。焊后边缘板外侧壁板组对位置的焊缝表面必须磨平。打底层焊接完后，根据要求要做PT检测，I级合格。检测合格后方可继续施焊，在最后一层焊道焊接完毕后，应进行渗透或磁粉检测。
6.4.3边缘板剩余的对接焊缝在罐底与罐壁连接的大角焊缝焊完后且边缘板与中幅板之间的对接收缩缝焊接前施焊，焊接时仍由多名焊工均布同时采用退焊法由焊缝接头处向边缘板内侧施焊。
6.5中幅板与边缘板的焊接
6.5.1中幅板与边缘板之间的焊缝是整个罐底焊接的重要部分，称为收缩缝。必须在罐底的其它焊缝以及罐壁和边缘板的角焊缝全部焊完后再焊接。
6.5.2焊接工艺（见WPS）。焊缝第一层由8名焊工沿四周均匀分布、绕同一方向分段退步焊、步距为1m 。第二层采用埋弧自动焊连续焊接、由6~8台焊机沿四周均布绕同一方向同时工作。
6.6 罐壁及罐底角焊逢的焊接
6.6.1 点焊及正式焊接使用相同的焊材，具体的焊接工艺见（WPS）。
6.6.2 点焊长度为100mm以上、间距300mm、厚度4mm、正式焊接前，清除有缺陷的焊点及杂物、水锈。
6.6.3 第一层焊接在罐壁内侧进行，采用手工电弧焊封底，由8台焊机沿四周均布，绕同一方向同时焊接。每位焊工均采用分段退步焊。然后由6台角向埋弧自动焊机沿圆周方向均布向同一方向焊接。先焊罐壁内侧，后焊罐壁外侧。
6.6.4 该条角焊缝焊接时，应沿罐壁圆周方向预留长度为1500mm的三处雨水流出口先不焊.待罐内充水试验前,清理预留处后再焊接。

6.7 罐壁焊接
6.7.1 罐壁纵缝的焊接
6.7.1.1 第一、二圈立缝始焊处预热100℃以上。
6.7.1.2 罐壁立缝焊接采用自动气电立焊工艺（见WPS）
(1) 第一圈罐壁板的立焊先焊外侧，清根后再焊内侧。下端预留的150mm焊缝采用手工电弧焊焊接。焊接前必须打磨自动焊缝的下端部位成斜坡，以利接头质量。第二圈立缝先焊接内侧，清根后焊接外侧。
(2) 组对时靠内侧的龙门板固定焊缝，坡口内不作点固焊。
(3) 第三圈以后的立缝一次成型。
6.7.2 罐壁环缝焊接：采用埋弧自动焊工艺（见WPS）。
6.7.2.1第一、二圈之间的环缝底层焊道焊前应预热100℃以上。其焊接层间温度不应底于预热温度。
6.7.2.2组装时在外侧坡口中点焊。对12MnNiVR板点焊长度为80mm以上，其它材料为50mm以上，间距300mm，厚度4mm，点焊与正式焊接工艺相同。
6.7.2.3六台以上埋弧焊机沿内侧圆周均布，同向同时焊接。内侧焊完后，外侧用砂轮清根后再焊。
6.7.2.4包边角钢与顶层壁板的焊接采用手工电弧焊，12名焊工沿圆周均布绕同一方向施焊，先内后外。
6.8 浮顶的焊接
6.8.1 浮顶顶板和底板的焊接
6.8.2 浮顶顶板和底版的点焊长度为20mm、间距200mm、厚度2mm,点焊和正式焊接使用相同的工艺。
6.8.3 浮盘焊缝采用手工电弧焊，焊接前必须清理焊缝。
6.8.4 先焊下面的断续焊,后焊上表面的连续焊.焊接时多名焊工对称分布,由中心向四周焊接,在自己的焊接长度内分段退步焊接,步距为1m。
6.8.5 浮顶底板焊接时,先将安装隔板、桁架等处及其附近约500mm范围内的焊缝先焊完，并先作这些焊缝的渗漏试验。在不影响隔板、桁架等组对条件下焊接其他部位。
6.9焊缝的返修及修补处理
6.9.1 焊缝返修相同于正式焊缝的焊接工艺。返修前必须准确地找到焊缝中缺陷的位置,确认消除后再焊接.
6.9.2 清除缺陷采用砂轮或气刨,从一侧清除深度不得超过板厚的2/3。超过时应停止清除，将清除部位补焊后，在该部位背面用砂轮打磨寻找缺陷，直到清除缺陷后再补焊该部位。
6.9.3 同一部位的返修次数不得超过两次,第三次返修,应及时通知现场技术总负责人,待确定返修方案后再行处理。
6.9.4 罐体的壁板及焊缝深度超过0.5mm的划伤、电弧擦伤、焊疤等有害缺陷应打磨平滑，打磨深度超过1mm时应补焊。
6.9.5 补焊时必须严格遵守焊接工艺,Q235B以及16MnR补焊长度不得少于50mm，但对于12MnNiVR材料的补焊长度不得少于100mm。补焊深度超过3mm时，应采用回火焊道，并且对该部位进行RT和PT检验。
6.9.6．已经过热处理的焊缝不得进行修补。
7. 焊工及焊机管理
7.1 参加本油罐焊接施工的焊工,必须经过专门的焊接培训,并取得相应材质和位置合格项目的合格证。
7.2 所有焊工必须服从指挥,听从技术人员指导。在保证焊接质量的基础上，完成自己的定额。
7.3 焊缝中接头由两个焊工完成时，每条焊缝起弧处的质量由完成该处收弧的焊工负责保证。
7.4 每台自动焊机设机长一名，负责使用、维修和保养工作。
7.5 焊接设备应专设一台变压器,有专门的配电盘供焊接使用。
8．焊接质量
8.1焊缝外观质量要求。
8.1.1 焊缝表面及热影响区不得有裂纹、气孔、夹杂、弧坑等缺陷，焊缝及焊缝附近不得有飞溅、焊瘤。
8.1.2 对接焊缝咬边深度不得超过0.4mm，咬边连续长度小于100mm。焊缝两侧咬边总长度不得超过该条焊缝总长度的10%。
底层罐壁及第二层罐壁的纵焊缝、底层罐壁与第二层罐壁之间的环焊缝的咬边应打磨圆滑。
8.1.3 罐壁焊缝不得有低于母材的凹陷，罐底焊缝低于母材表面的凹陷深度不得大于0.4mm;凹陷的连续长度不得大于100mm,总长度不得大于焊缝长度的10%。
8.1.4 罐壁内侧焊缝的余高不得大于1mm。其它对接焊缝的余高要求见（表8.1）。
表8.1对接焊缝余高（mm）
板 厚
罐 壁
罐底
纵焊缝
环焊缝
δ≤12
≤1.5
≤1.5
≤2
12＜δ≤25
≤2.5
≤2.5
≤3
δ＞25
≤3
≤3
－
8.1.5 焊缝宽度，按坡口两侧加宽1～2mm确定。
8.1.6 环缝组对错边量小于板厚的1/10，且不得大于1.5mm。（每3米间距测1点，每块板最少测3点）；
8.1.6 纵缝小于板厚的1/10，且不大于1mm。（每块板最少测3点）
8.1.7 边缘板与壁板的T型接头内侧焊缝表面应成下凹形圆滑过度，小于0.5mm的咬边应打磨平滑。焊趾不允咬边。
8.2 焊缝无损检验及致密性试验。
8.2.1 无损检测及致密性试验按照曹妃甸原油库库区100000m3 双盘浮顶油罐技术条件要求进行。
8.2.2 12MnNiVR钢板之间及12MnNiVR与其他牌号钢板焊接完毕后至少24小时方可进行无损检测。
8.2.3 具体检验要求见(表8.2)。

表8.2 10万M3浮顶罐无损检测一览表
序
号
罐体
部位
检 验
范 围
比例%
检验
方法
合 格
标 准
备
注
1
罐

底
对接焊缝底层
100
PT
JB4730-I

2
对接焊缝全部焊完后：丁字焊缝、中幅板与边缘板的对接焊缝
100
MT
JB4730-I

3
边缘板外端300mm
100
RT
JB4730-Ⅱ

4
所有焊缝焊完后
100
真空箱法
负压≥53KPa

6
罐

壁
第1;2圈立缝,
100
RT
JB4730-II

7
第一圈环缝
100
RT
JB4730-II

8
所有丁字缝
100
RT
JB4730-II

9
第3-9圈纵缝
0.3∕3m
RT
JB4730-II
每个焊工最初3m
10
2-8圈环焊缝
0.3∕3m；0.3/60m
RT
JB4730-II
每个焊工最初3m,其后60米及尾数
11
罐壁与罐底的角焊缝
罐底与罐壁内外角焊缝初层焊道
100
PT
JB4730-I

12
罐底与罐壁内外角焊缝焊完及充水试验后
100
PT或MT
JB4730-I

13
底层罐壁上的开口接管及补强圈角焊缝
卷制接管
100
RT
JB4730-II

14
法兰.管的对接焊缝
100
RT
JB4730-II

15
接管与壁板底层焊道
100
PT
JB4730-Ⅰ

16
接管与壁板焊完焊态
100
MT
JB4730-I

17
接管与壁板焊完热处理态
100
MT
JB4730-I

18
充水试验后
100
MT或PT
JB4730-I

19
热处理前补强板信号孔
100
0.2MP
压缩空气
无渗漏

20
浮

顶
底板和顶板焊缝
100
真空箱法
负压≥53KPa

21
浮顶边缘板和隔板自身的焊缝及其之间的角焊缝、浮顶边缘板和隔板与浮顶底板的角焊缝
100
煤油试漏法
无渗漏

22
最外圈浮舱
100
通过1180Pa的压缩空气
无渗漏

9.开口壁板热处理
9.1开口壁板明细
根据储罐设计文件要求，开口接管及补强板与相应罐壁板组装焊接并检验合格后，应进行整体部件消除应力热处理，带开口的壁板见表9.1。
表9.1带开口的壁板明细
储罐位号
板号
备注
T1/T2
No.1,No.2,No.6,No.15,No.19,No.24
材质：12MnNiVR，每台罐各6张
T3/T4
No.1,No.5,No.10,No.14,No.23,No.27
材质：12MnNiVR，每台罐各6张
9.2热处理准备
9.2.1 设备和仪表
使用的热处理设备应经过检验合格，温度测量仪表和记录仪经检验合格，有检定标识并在有效期内使用。热处理控制器和时间、温度记录仪使用期间应保持良好和准确的工作状态。
9.2.2 材料
接受热处理的罐壁板在热处理前应对其开孔接管，加强板等焊缝经无损检验合格，对焊后的壁板做好椭圆度、垂直度记录，并清除一切杂物。
9.2.3人员资质:操作人员应有丰富的经验和熟悉操作程序和规程并持有操作证。
9.3热处理工艺
9.3.1热处理方法：采用炉内整体热处理，将需热处理的壁板安放在特制的胎具上，利用移动式拖车将壁板及胎具放在热处理炉内。
9.3.2热处理工艺参数
为确保本次热处理达到标准、规范的要求，选择如下热处理参数，其工艺曲线如图1所示:
热处理温度：585±10℃
恒温时间： 160分钟
升温速度宜为：≤160℃／ｈ（300℃以上）
降温速度宜为：≤220℃／ｈ（300℃以上）
恒温时的最大温差：≤20℃

10.焊接环境要求：
在下列情况时，如无有效防护措施，不得焊接。
10.1 雨天、下雪、或大雾。
10.2 手工电弧焊、埋弧焊时风速大于8m/s，气电焊、气体保护焊时风速超过2.5m/s。
10.3 环境温度:碳钢焊接时低于-20℃， 低合金钢焊接时低于-10℃，12MnNiVR焊接时低于0℃。
10.4 大气相对湿度超过85%。
11．施工安全措施
11.1．焊工进入施工现场必须配戴安全防护用品。
11.2．电焊机、焊机棚必须可靠接地。
11.3．焊接电源根据现场情况垫高，以防水淹。
11.4．电线、电缆应无破损，电路连接牢固。
11.5．焊接电源应配备独立的供电线路，且设置漏电保护器。
11.6．焊接区域要清除易燃物品，特别注意防火。
11.7．使用砂轮机时检查确认工具完好无损，必须戴好防护镜。
11.8．吊装电焊机须有专人负责，平稳起落。
11.9．未尽事宜按相关的安全规定执行。
12．焊接施工记录
12.1 焊材进库记录。
12.2 焊条、焊剂烘干（包括焊条发放站的温湿度、焊条烘烤工艺参数、数量等）记录。
12.3 焊材发放及回收记录。
12.4 焊接施工记录（主体焊缝）
12.5 焊缝返修记录。
13．其它施工机具及用料：见表13。
表13 施工机具及用料
序号
名 称
规格型号
单位
数量
备 注
1
焊条烘箱
YZH2-100
台
2

2
焊剂烘箱
NZHG-4-200
台
2

3
空气压缩机
6- 8 m3/Kg
台
4

4
砂轮机
φ185;φ100
台
60

5
风铲
AT-2015/H
台
4

6
风管

m
800

7
真空箱

台
4

8
电弧气刨
ZX5-500焊机
台
6

9
予热器

台
10

焊 接 工 艺 卡
相焊件材质
12MnNiVR
焊接位置
边缘板对接焊
