KWHDY鸿都玉柴发电机组技术参数ML.doc

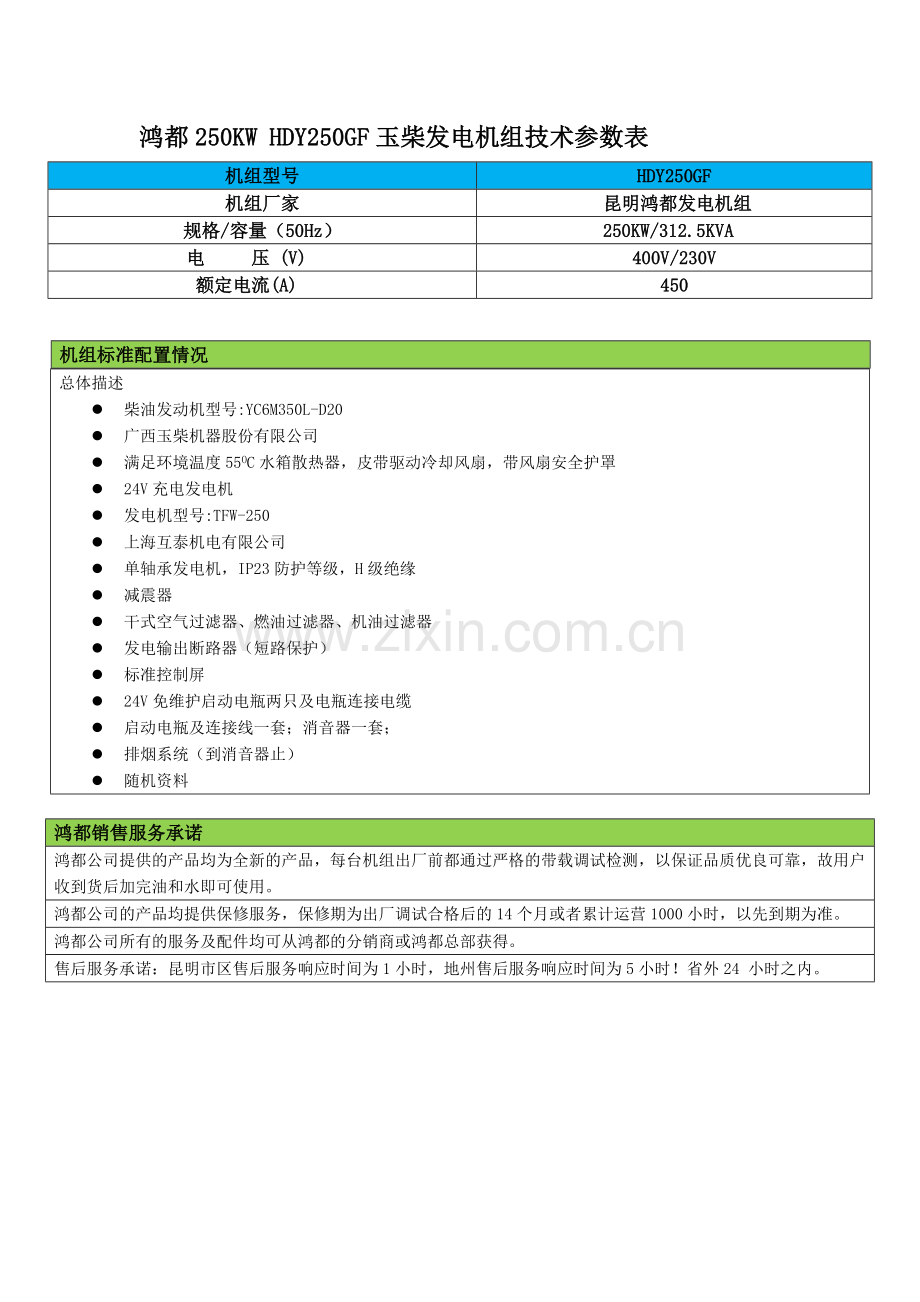

鸿都250KW HDY250GF玉柴发电机组技术参数表
机组型号
HDY250GF
机组厂家
昆明鸿都发电机组
规格/容量（50Hz）
250KW/312.5KVA
电 压 (V)
400V/230V
额定电流(A)
450

机组标准配置情况

总体描述
l 柴油发动机型号:YC6M350L-D20
l 广西玉柴机器股份有限公司
l 满足环境温度55OC水箱散热器，皮带驱动冷却风扇，带风扇安全护罩
l 24V充电发电机
l 发电机型号:TFW-250
l 上海互泰机电有限公司
l 单轴承发电机，IP23防护等级，H级绝缘
l 减震器
l 干式空气过滤器、燃油过滤器、机油过滤器
l 发电输出断路器（短路保护）
l 标准控制屏
l 24V免维护启动电瓶两只及电瓶连接电缆
l 启动电瓶及连接线一套；消音器一套；
l 排烟系统（到消音器止）
l 随机资料

鸿都销售服务承诺
鸿都公司提供的产品均为全新的产品，每台机组出厂前都通过严格的带载调试检测，以保证品质优良可靠，故用户收到货后加完油和水即可使用。
鸿都公司的产品均提供保修服务，保修期为出厂调试合格后的14个月或者累计运营1000小时，以先到期为准。
鸿都公司所有的服务及配件均可从鸿都的分销商或鸿都总部获得。
售后服务承诺：昆明市区售后服务响应时间为1小时，地州售后服务响应时间为5小时！省外24 小时之内。

发动机参数
生产商/型号:
YC6M350L-D20
进气系统：
涡轮增压、空空中冷
燃油系统：
直喷式

汽缸数：
直列6缸
排量：
10.338L
缸径×行程：
123×1145（mm）
压缩比：
16.5:1
额定转速：
1500rpm
发动机最大功率：
258.5KW（带风扇）
调速系统：
电子调速
启动方式
直流24V电起动
排烟系统
排烟量：
65.5m3/min
排烟温度：
445℃
最大允许排气背压：
10kPa
进气系统
最大允许进气压力：
5kPa
燃气量：
26m3/min
空气流量：
280m3/min
燃油系统
100%（主用功率）负载：
193g/Kw.h
75%（主用功率）负载：
196 g/Kw.h
50%（主用功率）负载：
201g/Kw.h
润滑系统
机油总容量：
28L
机油消耗量：
0.04g/kwh
额定转速油压：
345kPa
冷却系统
冷却液总容量：
44L(仅发动机)
节温器打开温度：
82-95℃
最高水温：
104℃
冷却方式:
闭式水冷却

发电机参数基本信息
产品符合GB755,BS5000,VDE0530,NEMAMG1-22,IEC34-1,CSA22.2和AS1359标准
生产商:
上海互泰机电有限公司

电机型号:
TFW-250
相数：
3
额定电压/频率/功率因素
400V/230V，50Hz，0.8
接线方式：
三相四线，Y型绕接
轴承数：
1
防护等级：
IP23
海拔规定：
≤4000m
励磁方式：
无刷自励
绝缘等级/温升等级：
H/H
电话影响系数TIF：
＜50
电话谐波系数THF：
＜2%
稳态电压调整率：
≤±1%
发电机容量：
312.5KVA
发电机效率：
90.4%
冷却空气流量：
0.514m3/s

柴油发电机组参数
电压整定范围：
≥±5%

稳态电压调整率：
≤±1%
瞬态电压偏差（100%突减功率）：
≤+25%
瞬态电压偏差（突加功率）：
≤-20%
电压稳定期间（100%突减功率）：
≤6S
电压稳定期间（突加功率）：
≤6S
稳态频率调整率：
≤5%
频率波动率：
≤0.5%
瞬态频率偏差（100%突减功率）：
≤+12%
瞬态频率偏差（突加功率）：
≤-10%
频率恢复时间（100%突减功率）：
≤5S
频率恢复时间（突加功率）：
≤5S

起动方式：
直流电起动
起动电压：
24V
机组附件
电瓶连接线3根，消声器1只，随机资料1份，油管2根
机组品牌
鸿都
标准机组尺寸(mm):
3000×1100×1800 (mm)
标准机组重量:(kg)
2500
带静音箱尺寸(mm)：
4000×1800×2150 (mm)
带静音箱重量(kg)：
4200
本资料仅供参考，如有变动恕不另行告知，以实物为准

选购件（费用另计）
Ø 四保护/自保护
Ø 正品机油
Ø 安装材料
Ø ATS双电源转换柜（全自动）
Ø 防冻液
Ø 安装服务
Ø 静音箱
Ø 电调喷油泵
Ø 运费
Ø 移动拖车
Ø 无刷电机
Ø 吊装就位费
Ø 一体式底座燃油箱
Ø 并网柜
Ø 其他选配件
Ø 分体式安全油箱
Ø 品牌电机
Ø 机房隔音降噪
发电机组自选配件介绍
固定式静音箱/低噪音(箱柜)
l 噪音规定：噪音衰竭指示符合ISO374标准，小于75分贝。
l 箱体两侧设有侧门, 方便用户平常维护和检修；
l 防音:电源车的车箱、车门等所有用双层装饰，并装有吸音板消音；排气管用保温棉包裹，噪音最低可控制在75dB(A)以内。
l 内饰采用专用消音材料，内置式消音器使结构紧凑。 良好的通风和防辐射结构。
l 低噪音箱采用优质钢板制造，以提高集装箱机械强度，承受更高的发电机组动载冲击；
l 箱体两侧设有侧门, 方便用户平常维护和检修；
l 低噪音箱前后均可开门，方便用户对发电机和发动机散热器平常维护与检修；
l 低噪音箱配有底座油箱，方便供油和储油；
l 控制屏和输出开关柜在集装箱同一侧边上,方便用户平常操作和输出电缆接驳；
l 鸿都静音式发电组在各方面提供了其降噪防雨防尘防辐射性能，加强通风散热性，合理的结构让使用和维护更方便。

移动式防雨罩(箱柜式拖车)
l 牵引:采用活动式挂钩，360°转盘、转向灵活、保证行驶中的安全。
l 制动:同时具有可靠的气刹接口和手摇式刹车系统，保证行驶中的安全性。
l 支撑:为保证移动电站操作时的稳定性，配有4只机械或液压支撑装置。
l 门窗:前部有通风窗，后部有对开的大门，两侧有门可供操作人员维护保养机器。
l 车箱尺寸:车箱尺寸根据规格大小而定，操作人员可在四周行走，便于操作和维护。
l
l

机组四保护（自启动/半自动）控制系统
l 鸿都公司设计、生产的发电机组控制屏，默认采用众智/深海/力可赛等系列高性能发电机组控制模块。“鸿都”系列产品专为各种类型柴油发电机组设计，充足考虑不同类型机组的控制和保护需要，适合各种发电机组控制系统改造换代选用。
l 启动延时继电器（3～5秒，可调）；
l 发电机组累积输出电能显示；市电充电器；
l 报警指示：低/超速、输出电压故障、启动失败、高水位预报警、停急停车
l 保护功能：低/超速、启动失败、输出电压故障（过压、欠压、过流）
l 自动/停止/手动功能选择；
l 安全的线路排布 完全依照电气规范；
l 以微解决器为核心，大屏幕LCD带背光中文显示，轻触按钮操作；
l 精确测量和显示功能：对柴油发电机组及市电的电参量及水温、油压等实时监测；
l 控制保护功能：实现柴油发电机组自动开机／停机、负荷切换及报警保护功能；

ATS双电源转换柜（全自动）
l 溯扬/宇煌ATS双电源转换开关柜用于市电和发电机组的转换，ATS转换开关柜实时监测市电供电质量，当市电断电或者供电质量不能满足负载规定期，控制系统自动发出起动发电机组信号，并将负载转换到发电机组供电。当市电恢复正常时，控制系统自动将负载转换到市电供电，并发出信号停止发电机组运营进入待机状态。
l 鸿都系列智能型ATS双电源自动转换开关是由两台三极或四极的塑壳断路器及其附件(辅助、报警触头)、机械联锁传动机构、智能控制器等组成。分为整体式分体式两种结构。
l 带有发电机启动信号功能，当常用电源异常时ATS控制器发出启动信号，自动启动发电机。
l 具有短路、过载保护功能，过压、欠压、缺相自动切换转能与智能报警功能；
l 智能化控制器采用以单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高；

一体式底座燃油箱/分体式安全油箱
l 分体式油箱含燃油加油口，燃油液位的显示，进、回油管，对发电机组用户使用时方便不少；
l 油箱内装的燃油容量应当保证天天的平常供应
l 机组底座油箱与机组浑然一体，这样的结构整体感好、结构紧凑、外形美观。
l 柴油发电机底部带油箱增长柴油发电机与地面接触面积，增长了柴油发电机的承载压力的能力。让柴油发电机运营时更稳。
l 柴油发电机底部带油箱减少发电机组在机房的占地面积，有效节约了发电机组机房的空间；
l 底座油箱与机组一体式搬运方便，使用时也方便。
l 假如是用户自行制作油箱，应注意备用柴油发电机组燃油箱用不锈钢或钢板制作，切勿在燃油箱内部喷漆或镀锌，由于他们会与柴油发生化学反映，产生也许引起柴油发电机组损坏的杂质及减少柴油的品质、洁净度和燃烧效率；
l
l
l

安装附件及服务介绍
l 发电机组摆放位置的就位，机器的就位；
l 柴油发电机组可以直接安装在水平面及具有足够强度的混凝土地面上；
l 柴油发电机组机房尺寸建议在机组安装时应与任何墙壁，箱体或控制柜的距离至少有一米，以便于机组的检查、保养和维护；
l 机房内必须有足量的新鲜空气，以供机组柴油工作燃烧和冷却使用；
l 排风系统的设计安装；
l 排烟管道系统的设计安装；
l 机组散热水箱与排风出口之间须用耐热防油的软性材料比如帆布做连接。
l 一般机组的排气口处先安装波纹管后通过钢性管路与排烟消音器相连；
l 排气管末端开口不应垂直向上，以防雨、雪及异物入内。若必须垂直向上安装时，应在管口加装防雨帽。

昆明鸿都机械设备有限公司，为云南最大的最专业的柴油发电机组生产厂家，专业生产批发销售租赁各种品牌一系列柴油发电机组，实时现货供应各种规格国产进口品牌玉柴、道依茨、潍柴、康明斯、上柴、沃尔沃等柴油发电机组，有普通标准型、自保护、双电源自切换型、智能启动型、并网型、低噪音型、静音箱型、移动拖车电站型等种类；致力于打造行业品牌，以优质产品、优惠价格、优质服务为宗旨，欢迎广大客户来电征询和购买。来鸿都，总有一款发电机组适合你！
售后服务：
1、免费提供指导机房设计；
2、免费指导安装,调试；
3、免费为用户的操作及维护人员进行技术培训和征询；
4、免费指导保养、维护；
5、对最终用户建立客户档案,跟踪服务,定期巡检,终身维修；
6、公司常年提供纯正的备品备件,且维修工程师随时可为您提供技术援助
