边坡沉降观测方案.doc

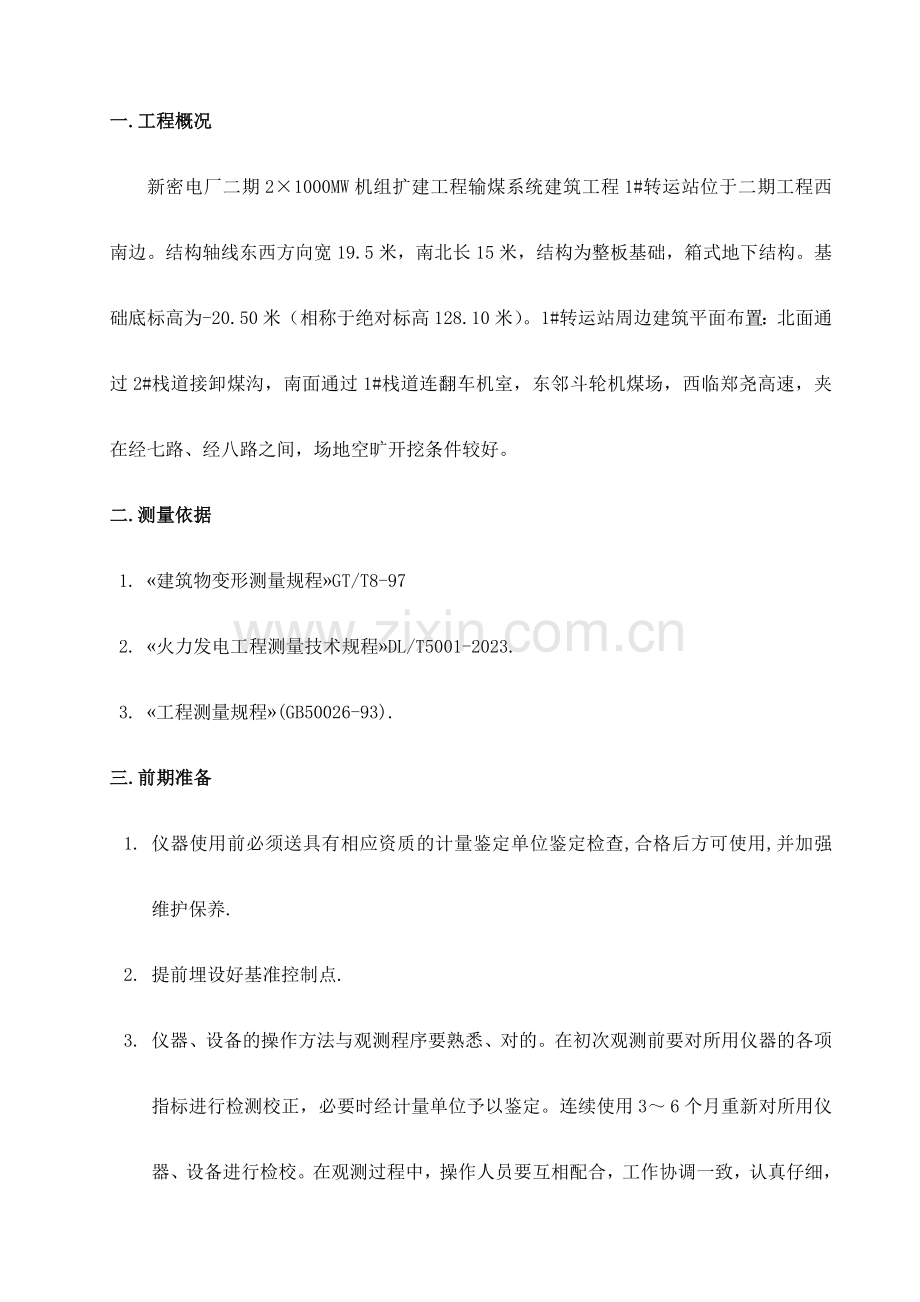

一.工程概况
新密电厂二期2×1000MW机组扩建工程输煤系统建筑工程1#转运站位于二期工程西南边。结构轴线东西方向宽19.5米，南北长15米，结构为整板基础，箱式地下结构。基础底标高为-20.50米（相称于绝对标高128.10米）。1#转运站周边建筑平面布置：北面通过2#栈道接卸煤沟，南面通过1#栈道连翻车机室，东邻斗轮机煤场，西临郑尧高速，夹在经七路、经八路之间，场地空旷开挖条件较好。
二.测量依据
1. «建筑物变形测量规程»GT/T8-97
2. «火力发电工程测量技术规程»DL/T5001-2023.
3. «工程测量规程»(GB50026-93).
三.前期准备
1. 仪器使用前必须送具有相应资质的计量鉴定单位鉴定检查,合格后方可使用,并加强维护保养.
2. 提前埋设好基准控制点.
3. 仪器、设备的操作方法与观测程序要熟悉、对的。在初次观测前要对所用仪器的各项指标进行检测校正，必要时经计量单位予以鉴定。连续使用3～ 6 个月重新对所用仪器、设备进行检校。在观测过程中，操作人员要互相配合，工作协调一致，认真仔细，做到步步有校核。
四.仪器型号及精度
监测所用仪器为日本TOPCON公司制造的GTS—352C电子全站仪，测角精度为2”，测距精度为±2mm+2ppm。
五.变形观测水准点的布设
1.测点的埋设规定是，测点需穿过原状土硬层，伸入300mm左右，测点顶部做好保护，避免外力产生人为沉降。测点之间的距离一般为20—30m

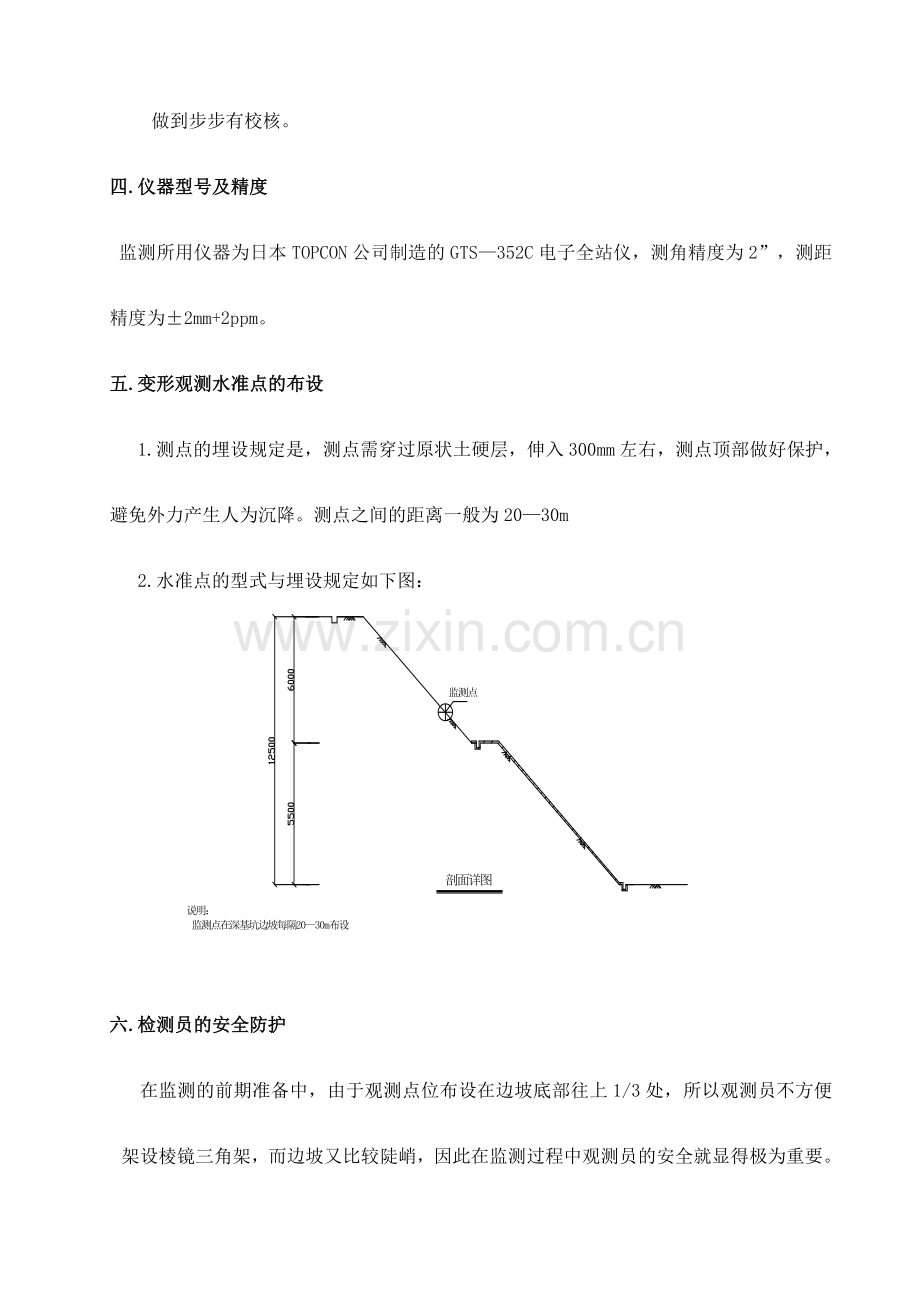

2.水准点的型式与埋设规定如下图：

六.检测员的安全防护
在监测的前期准备中，由于观测点位布设在边坡底部往上1/3处，所以观测员不方便架设棱镜三角架，而边坡又比较陡峭，因此在监测过程中观测员的安全就显得极为重要。
于是采用的措施是，在每个观测点位下方开挖出一个方便架设棱镜的小平台，或者使用便携式小棱镜观测。这样就保证了观测员的安全。
七.变形观测的精度规定
变形观测是一项长期的系统观测工作，为了保证观测成果的精度准确性，尽也许做到四定，即固定人员观测和整理成果，固定观测仪器，固定的水准点，以及按规定的日期、方法和路线进行观测。
同时要保护好监测点不被移动，破坏，位移，周边用混凝土加固。在架设棱镜时必须气泡居中，保证观测的准确性。
八.变形观测的方法和规定
1、沉降观测的时间和次数：
（1）变形观测次数：
在施工期间沉降观测的次数，应随施工进度及时进行。基坑每挖一层观测一次。如施工期间停工时间较长，应在停工时和复工前进行观测。如出现特殊情况应及时增长观测次数：基础附近地面荷载忽然增长；基础四周大量积水；长时降雨等
（2）变形观测时间：
基坑变形观测对时间有严格的限制条件，特别是初次观测必须准时进行，否则沉降观测得不到原始数据，致使整个观测得不到完整的观测意义。
在基坑开挖前进行基准监测，监测次数不少于两次，以进行校核。自基坑开挖时起，天天监测一次，在挖土高峰期,若位移速率变化异常或位移量过大可适当加密周期，增长监测次数。当大规模取土期过后且位移基本稳定，则监测周期可视位移速率的大小合理安排，直至主体施工至±0为止。
2、变形观测要遵循“5定”规定：
所谓“五定”，即通常所说的沉降观测依据的基准点、基点和被观测物上沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本上要一致；观测路线、镜位、程序和方法要固定。
以上措施在客观上能保证尽量减少观测误差的主观不拟定性，使所测的结果具有统一的趋向性；能保证各次复测结果与初次观测结果的可比性一致，使所观测的沉降量更真实。
3、拟定沉降观测的路线亦绘制观测路线图。
由场区水准控制网，依据沉降观测点的埋设规定或图纸设计的沉降观测点布点图，拟定沉降观测点的位置。在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。
由于现场临建、料具、设备、施工障碍物较多，导致通视困难，所以在进行沉降观测前，根据现场情况，拟定安顿仪器的位置，水准点的位置以及观测线路，绘制沉降观测线路图。以后每次都按固定的线路观测，在基本相同的环境和条件下观测。
4、变形观测初次坐标测定。
变形观测点初次观测的坐标是以后各次观测用以进行比较的根据，为提高初始值的可靠性，规定初测进行两次，在拟定无误后再作记录。
5、变形观测是否进入稳定阶段应由变形量与时间关系曲线鉴定，一般观测工程若沉降速度小于0.01~0.04mm/d，可认为已进入稳定阶段
6、观测成果整理：
每次观测结束后，要检查纪录是否对的，精度是否合格。然后将观测高程记入沉降成果表中，计算相邻两次观测之间的变形量，并注明观测日期和变形情况。为了更清楚的表达沉降、时间之间的关系，还要画出每一观测点的时间与变形量的关系曲线.如下图所示（例）

7．登记表汇总
(1) 根据各观测周期平差计算的变形量，列登记表，进行汇总。
(2) 绘制各观测点的下沉曲线一方面建立下沉曲线坐标；横坐标为时间坐标，纵坐标上半部为荷载值，下半部为各沉降观测周期的沉降量。将登记表中各观测点相应的观测周期所测得变形量画于坐标中，并将相应的荷载值也画于坐标中，连线，就得到相应于荷载值的变形曲线。
(3) 根据变形量登记表和变形曲线图，预测基坑的变形趋势。定期将建筑物的变形情况及时的反馈到有关主管部门，对的地指导施工。
8.测量资料整理
本工程采用标准的测量记录手簿和相关表格，施工中认真注意收集和整理资料，保证资料的完整以及内业、外业资料齐全，保证竣工后交工资料准确无误。
