工作面过煤层煤柱区域超前支护安全技术补充措施.doc

0921-3工作面顶板破碎区域超前支护安全技术补充措施
一、概 况：
0921-3工作面推采至下运48m位置，将进入8s煤柱区域，工作面第1-60组受其影响区域顶板破碎，片帮较宽，需做超前加强顶板支护，为保证在此期间的顶板安全，特制定此安全技术补充措施。
二、施工方法与技术规定：
1、顶板破碎容易掉矸子时，在支架梁前端沿工作面倾斜方向窝板，板用八尺及以上两见板，由上往下逐组支架窝板作业。
2、工作面第1-5组、第15-48组顶板破碎区域，煤壁片帮较宽时，需人工做出超前支护。做超前支护时，沿走向在需做超前支护的支架上探相应长度的两见板“一板两柱”进行临时支护，再逐步交替向工作面煤壁前串大板做超前，一架两板，板间距不大于0.75m，上顶插背严实。所打单体柱迎山有劲，柱顶拴好12#铁丝；顶板插背严实，并用杨木料逼好煤帮。
3、做超前需响炮时，炮眼布置为三花眼，眼深1.2～1.4m，眼距0.6～0.8m，顶眼装药量150～450g/眼，底眼装药量300～600g/眼，正向装药、串联、封泥长度不小于0.5m。附炮眼布置图一和放炮拦截人示意图二。
三、施工安全技术措施：
1、开工前必须对作业范围内的瓦斯、顶板、煤壁及支护等进行安全确认，发现问题及时解决，解决好后方可开工作业。
2、人员进入工作面后，要先对支架进行二次注液，保证初撑力不小于24MPa。然后，闭锁工作面刮板输送机，“自上而下”进行敲帮问顶，及时找清浮掉，并设专人观山，确认无问题后方可进入煤壁侧作业。

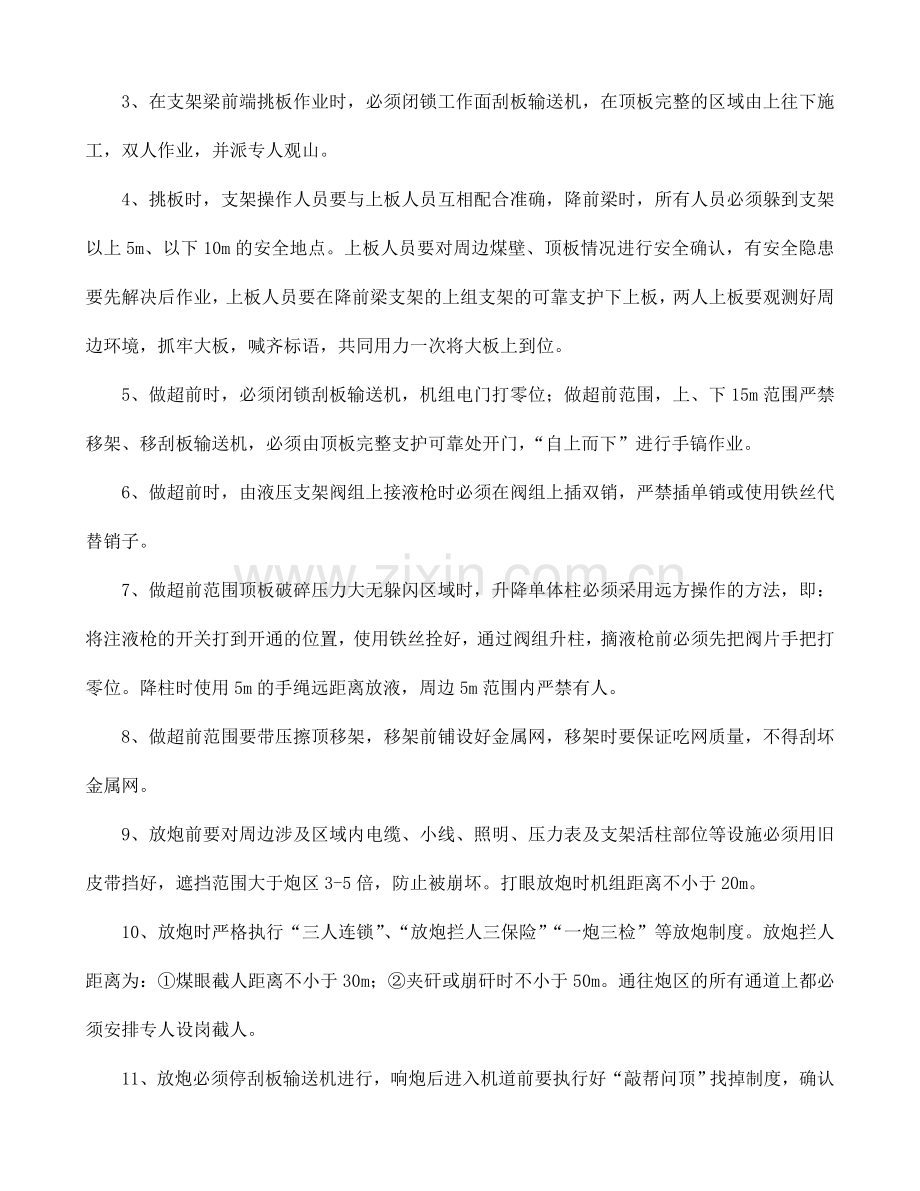

3、在支架梁前端挑板作业时，必须闭锁工作面刮板输送机，在顶板完整的区域由上往下施工，双人作业，并派专人观山。
4、挑板时，支架操作人员要与上板人员互相配合准确，降前梁时，所有人员必须躲到支架以上5m、以下10m的安全地点。上板人员要对周边煤壁、顶板情况进行安全确认，有安全隐患要先解决后作业，上板人员要在降前梁支架的上组支架的可靠支护下上板，两人上板要观测好周边环境，抓牢大板，喊齐标语，共同用力一次将大板上到位。
5、做超前时，必须闭锁刮板输送机，机组电门打零位；做超前范围，上、下15m范围严禁移架、移刮板输送机，必须由顶板完整支护可靠处开门，“自上而下”进行手镐作业。
6、做超前时，由液压支架阀组上接液枪时必须在阀组上插双销，严禁插单销或使用铁丝代替销子。
7、做超前范围顶板破碎压力大无躲闪区域时，升降单体柱必须采用远方操作的方法，即：将注液枪的开关打到开通的位置，使用铁丝拴好，通过阀组升柱，摘液枪前必须先把阀片手把打零位。降柱时使用5m的手绳远距离放液，周边5m范围内严禁有人。
8、做超前范围要带压擦顶移架，移架前铺设好金属网，移架时要保证吃网质量，不得刮坏金属网。
9、放炮前要对周边涉及区域内电缆、小线、照明、压力表及支架活柱部位等设施必须用旧皮带挡好，遮挡范围大于炮区3-5倍，防止被崩坏。打眼放炮时机组距离不小于20m。
10、放炮时严格执行“三人连锁”、“放炮拦人三保险”“一炮三检”等放炮制度。放炮拦人距离为：①煤眼截人距离不小于30m；②夹矸或崩矸时不小于50m。通往炮区的所有通道上都必须安排专人设岗截人。
11、放炮必须停刮板输送机进行，响炮后进入机道前要执行好“敲帮问顶”找掉制度，确认安全后再作业。
12、机组割矸子或硬煤时，上滚筒以上10m、下滚筒以下15m范围内严禁有其它人员停留或作业。机组司机要站在安全地点操作机组，使用好喷雾装置，合理控制截割速度，防止矸石飞出伤人，并随时观测机组运营及顶板情况，发现问题及时解决。机组到达端头时，出口上下10m范围内，严禁有人停留或作业。
13、在机道作业或拽运柱梁等材料时，必须闭锁刮板输送机，并设专人看守闭锁灯。人员进入机道前必须看好后路，刮板输送机内尽量留煤，防止人员踩机身滑倒伤人。
14、在采面刮板输送机中取料前，必须先确认闭锁刮板输送机，并与采煤机司机、刮板输送机司机联系准确后，再取料。
15、所使用的电钻电缆、放炮母线及注液枪的液管等穿过刮板输送机时要吊挂好，不得放在刮板输送机内，防止开刮板输送机时刮坏，导致事故。
16、所有作业人员必须在安全可靠的支护下作业，及时更换不合格的单体柱，严禁空顶作业。所打单体柱柱顶必须用12﹟铁丝拴牢，防止倒柱伤人。

四、其它措施：
1、开工前必须贯彻学习好本措施，做到不贯彻不开工。
2、开工前进行安全确认，不冒险作业。
3、施工过程中，必须有区队副职以上的管技人员现场盯岗。
4、其它未尽事宜严格执行《0921-3工作面作业规程》、《煤矿安全规程》及局矿有关规定。

综采区
2023.3.24

附图（一）：炮眼布置图
爆 破 参 数 表
眼别
眼深(m)
眼距(m)
水平角
仰 角
俯角
装药量(g)
起爆顺序
顶眼
1.2～1.4
0.6～0.8
75～800
10～150

150～450
先底眼
后顶眼
底眼
1.2～1.4
0.6～0.8
75～800

10～150
300～600

0.6-0.8m

0.6-0.8m
10°～15°

10°～15°

炮眼间距 仰角、俯角

水平角 联线方式（串联）

附图（二）：放炮拦截人示意图（煤眼）

上风

放炮地点

煤眼≥30m

矸子眼≥50m

下运

煤眼≥30m
矸子眼≥50m

注： ①煤眼截人距离不小于30m；②夹矸或崩矸时不小于50m，拐一直角弯后不小于50m。通往炮区的所有通道上都必须安排专人设岗截人。

0921-3工作面顶板破碎区域超前支护
安全技术补充措施

编 制 人：

施 工 单 位： 综采区

施 工 负 责 人：

主 管 工 程 师：

主管副总工程师：

安管部主任工程师：

编制日期：2023年3月24日
