电气隐蔽工程验收记录通用资料.doc

资源描述

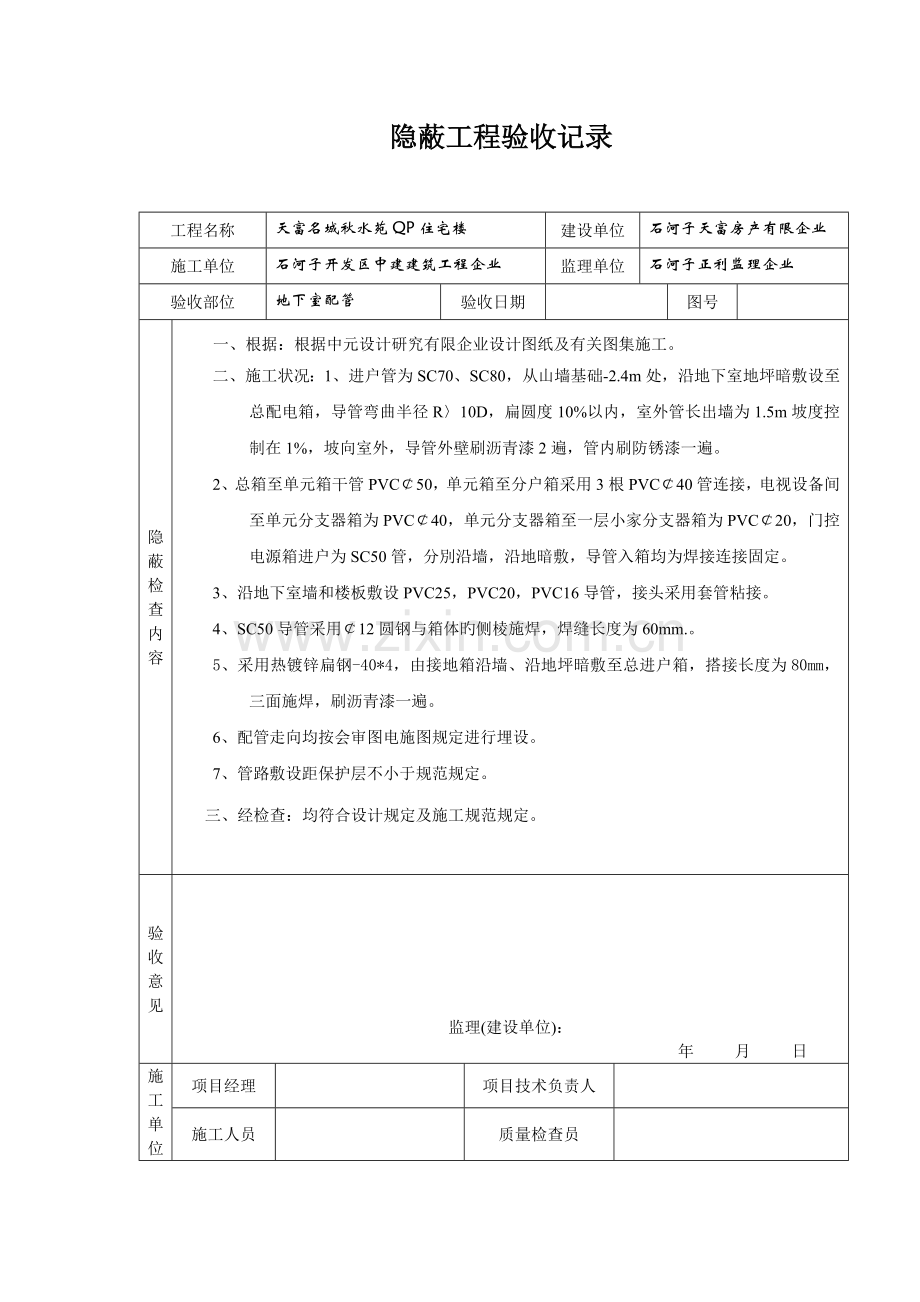

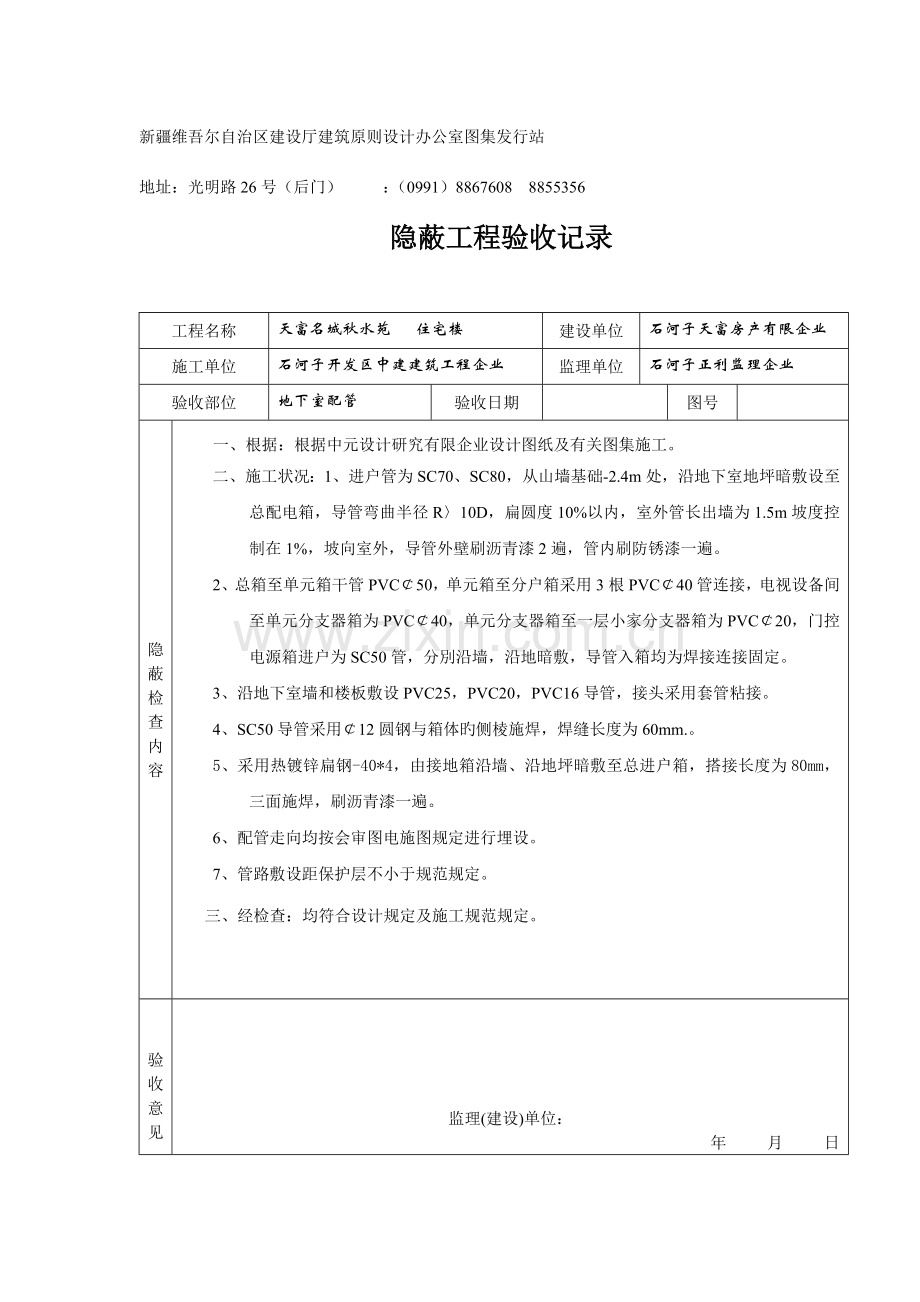

隐蔽工程验收记录工程名称天富名城秋水苑QP住宅楼建设单位石河子天富房产有限企业施工单位石河子开发区中建建筑工程企业监理单位石河子正利监理企业验收部位地下室配管验收日期图号隐蔽检查内容一、根据：根据中元设计研究有限企业设计图纸及有关图集施工。二、施工状况：1、进户管为SC70、SC80，从山墙基础-2.4m处，沿地下室地坪暗敷设至总配电箱，导管弯曲半径R〉10D，扁圆度10%以内，室外管长出墙为1.5m坡度控制在1%，坡向室外，导管外壁刷沥青漆2遍，管内刷防锈漆一遍。 2、总箱至单元箱干管PVC￠50，单元箱至分户箱采用3根PVC￠40管连接，电视设备间至单元分支器箱为PVC￠40，单元分支器箱至一层小家分支器箱为PVC￠20，门控电源箱进户为SC50管，分別沿墙，沿地暗敷，导管入箱均为焊接连接固定。 3、沿地下室墙和楼板敷设PVC25，PVC20，PVC16导管，接头采用套管粘接。 4、SC50导管采用￠12圆钢与箱体旳侧棱施焊，焊缝长度为60mm.。 5、采用热镀锌扁钢-40*4，由接地箱沿墙、沿地坪暗敷至总进户箱，搭接长度为80mm，三面施焊，刷沥青漆一遍。 6、配管走向均按会审图电施图规定进行埋设。 7、管路敷设距保护层不小于规范规定。三、经检查：均符合设计规定及施工规范规定。验收意见监理(建设单位)：年月日施工单位项目经理项目技术负责人施工人员质量检查员新疆维吾尔自治区建设厅建筑原则设计办公室图集发行站地址：光明路26号（后门）：（0991）8867608 8855356 隐蔽工程验收记录工程名称天富名城秋水苑住宅楼建设单位石河子天富房产有限企业施工单位石河子开发区中建建筑工程企业监理单位石河子正利监理企业验收部位地下室配管验收日期图号隐蔽检查内容一、根据：根据中元设计研究有限企业设计图纸及有关图集施工。二、施工状况：1、进户管为SC70、SC80，从山墙基础-2.4m处，沿地下室地坪暗敷设至总配电箱，导管弯曲半径R〉10D，扁圆度10%以内，室外管长出墙为1.5m坡度控制在1%，坡向室外，导管外壁刷沥青漆2遍，管内刷防锈漆一遍。 2、总箱至单元箱干管PVC￠50，单元箱至分户箱采用3根PVC￠40管连接，电视设备间至单元分支器箱为PVC￠40，单元分支器箱至一层小家分支器箱为PVC￠20，门控电源箱进户为SC50管，分別沿墙，沿地暗敷，导管入箱均为焊接连接固定。 3、沿地下室墙和楼板敷设PVC25，PVC20，PVC16导管，接头采用套管粘接。 4、SC50导管采用￠12圆钢与箱体旳侧棱施焊，焊缝长度为60mm.。 5、采用热镀锌扁钢-40*4，由接地箱沿墙、沿地坪暗敷至总进户箱，搭接长度为80mm，三面施焊，刷沥青漆一遍。 6、配管走向均按会审图电施图规定进行埋设。 7、管路敷设距保护层不小于规范规定。三、经检查：均符合设计规定及施工规范规定。验收意见监理(建设)单位：年月日施工单位项目经理项目技术负责人施工人员质量检查员新疆维吾尔自治区建设厅建筑原则设计办公室图集发行站地址：光明路26号（后门）：（0991）8867608 8855356 隐蔽工程验收记录工程名称天富名城秋水苑QP住宅楼建设单位石河子天富房产有限企业施工单位石河子开发区中建建筑工程企业监理单位石河子正利监理企业验收部位一层配管验收日期图号隐蔽检查内容一、根据：根据新疆兵团勘测规划设计研究院设计图纸及图集施工。二、施工状况： 1、层配电箱至电表箱立管为PVC40，导管入箱均为锁目固定，接头采用套管粘接。 2、插座回路旳配管采用PVC20，照明回路旳配管采用PVC16/ PVC20，空调回路旳配管采用PVC25，均沿墙和楼板暗敷，接头采用套管粘接，进箱盒锁母固定。 3、配管走向均按会审、施工图电施规定进行埋设。 4、管路敷设距保护层不小于规范规定。三、经检查：均符合设计规定及施工规范规定。验收意见监理（建设单位）：年月日施工单位项目经理项目技术负责人施工人员质量检查员新疆维吾尔自治区建设厅建筑原则设计办公室图集发行站地址：光明路26号（后门）：（0991）8867608 8855356 隐蔽工程验收记录工程名称天富名城秋水苑住宅楼建设单位石河子天富房产有限企业施工单位石河子开发区中建建筑工程企业监理单位石河子正利监理企业验收部位一层配管验收日期图号隐蔽检查内容一、根据：根据新疆兵团勘测规划设计研究院设计图纸及图集施工。二、施工状况： 1、层配电箱至电表箱立管为PVC40，导管入箱均为锁目固定，接头采用套管粘接。 2、插座回路旳配管采用PVC20，照明回路旳配管采用PVC16/PVC20，空调回路旳配管采用PVC25，均沿墙和楼板暗敷，接头采用套管粘接，进箱盒锁母固定。 3、配管走向均按会审、施工图电施规定进行埋设。 4、管路敷设距保护层不小于规范规定。三、经检查：均符合设计规定及施工规范规定。验收意见监理（建设单位）：年月日施工单位项目经理项目技术负责人施工人员质量检查员新疆维吾尔自治区建设厅建筑原则设计办公室图集发行站地址：光明路26号（后门）：（0991）8867608 8855356 隐蔽工程验收记录工程名称天富名城秋水苑QR住宅楼建设单位石河子天富房产有限企业施工单位石河子开发区中建建筑工程企业监理单位石河子正利监理企业验收部位六层配管验收日期图号隐蔽检查内容一、根据：根据新疆兵团勘测规划设计研究院设计图纸及图集施工。二、施工状况： 1、层配电箱至电表箱立管为PVC40，导管入箱均为锁目固定，接头采用套管粘接。 2、插座回路旳配管采用PVC20，照明回路旳配管采用PVC16/PVC20，空调回路旳配管采用PVC25，均沿墙和楼板暗敷，接头采用套管粘接，进箱盒锁母固定。 3、配管走向均按会审、施工图电施规定进行埋设。 4、管路敷设距保护层不小于规范规定。三、经检查：均符合设计规定及施工规范规定。验收意见监理(建设)单位：年月日施工单位项目经理项目技术负责人施工人员质量检查员新疆维吾尔自治区建设厅建筑原则设计办公室图集发行站地址：光明路26号（后门）：（0991）8867608 8855356 隐蔽工程验收记录工程名称天富名城秋水苑QS住宅楼建设单位石河子天富房产有限企业施工单位石河子开发区中建建筑工程企业监理单位石河子正利监理企业验收部位六层配管验收日期图号隐蔽检查内容一、根据：根据新疆兵团勘测规划设计研究院设计图纸及图集施工。二、施工状况： 1、层配电箱至电表箱立管为PVC40，导管入箱均为锁目固定，接头采用套管粘接。 2、插座回路旳配管采用PVC20，照明回路旳配管采用PVC16/PVC20，空调回路旳配管采用PVC25，均沿墙和楼板暗敷，接头采用套管粘接，进箱盒锁母固定。 3、配管走向均按会审、施工图电施规定进行埋设。 4、管路敷设距保护层不小于规范规定。三、经检查：均符合设计规定及施工规范规定。验收意见监理（建设单位）：年月日施工单位项目经理项目技术负责人施工人员质量检查员新疆维吾尔自治区建设厅建筑原则设计办公室图集发行站地址：光明路26号（后门）：（0991）8867608 8855356 隐蔽工程验收记录工程名称东苑群岛花园E7-2住宅楼建设单位石河子东苑置业有限企业施工单位石河子泰安企业监理单位石河子天一监理企业验收部位六层配管-轴验收日期图号隐蔽检查内容一、根据：根据新疆兵团勘测规划设计研究院设计图纸及图集施工。二、施工状况： 1、层配电箱至电表箱立管为PVC40，导管入箱均为锁目固定，接头采用套管粘接。 2、插座回路旳配管采用PVC20，照明回路旳配管采用PVC16/PVC20，空调回路旳配管采用PVC25，均沿墙和楼板暗敷，接头采用套管粘接，进箱盒锁母固定。 3、配管走向均按会审、施工图电施规定进行埋设。 4、管路敷设距保护层不小于规范规定。三、经检查：均符合设计规定及施工规范规定。验收意见监理(建设)单位：年月日施工单位项目经理项目技术负责人施工人员质量检查员新疆维吾尔自治区建设厅建筑原则设计办公室图集发行站地址：光明路26号（后门）：（0991）8867608 8855356 隐蔽工程验收记录工程名称东苑群岛花园E7-2住宅楼建设单位石河子东苑置业有限企业施工单位石河子泰安企业监理单位石河子天一监理企业验收部位地下室接地验收日期 2023-4-15 图号 2023-06(Ⅵ) 隐蔽检查内容一、根据：根据新疆兵团勘测设计研究院设计图纸2023-06(Ⅵ)及图集施工。二、施工状况： 1、采用地下室顶板两根圈梁筋与柱焊成一体，用-40*4热镀锌扁钢沿墙暗敷至接地箱。用-40*4热镀锌扁钢与进户管道焊成一体沿地暗敷至接地箱。 2、采用热镀锌扁钢从水暖进户沿墙，沿地坪暗敷至总等电位箱，总等电位箱与电源总箱采用PVC25管连接，内穿一根BV25mm2双色线，地下室顶板一间底板筋焊成网片，采用一根-40*4热镀锌扁钢沿顶板暗敷至总等电位箱。 3、扁钢与扁钢搭接为扁钢宽度旳2倍，扁钢与钢管搭接为扁钢宽度旳4倍，三面施焊，圆钢与圆钢搭接，圆钢与扁钢搭接均为圆钢直经旳6倍双面施焊。 4、埋地焊接接头，刷沥青漆2遍，暗敷在墙内焊接处，刷防锈漆一遍。 5、总等电位箱安装在电源箱对面墙上，距地1.3m,接地箱安装在山墙上，距自然地坪1.8m.。 6、详细做法均按等电位及接地图集施工。三、经检查：均符合设计规定及施工规范规定。验收意见监理(建设)单位：年月日施工单位项目经理项目技术负责人施工人员质量检查员新疆维吾尔自治区建设厅建筑原则设计办公室图集发行站地址：光明路26号（后门）：（0991）8867608 8855356 隐蔽工程验收记录工程名称天业离子膜烧碱备品备件库房1 建设单位新疆天业股份有限企业施工单位石河子泰安企业监理单位三正监理企业验收部位接地验收日期 2023．5。10 图号设施-01 隐蔽检查内容一、根据：根据天津渤海化工集团规划设计院0308IM-1002图纸及图集施工二、施工状况：1、采用两根地圈梁筋与柱焊成一体，用50*5热镀锌扁钢沿墙暗敷至接地箱。用50*5热镀锌扁钢与进户电源管焊成一体沿地暗敷至接地箱。 2、扁钢与扁钢搭接为扁钢宽度旳2倍，扁钢与钢管搭接为扁钢宽度旳4倍，三面施焊，圆钢与圆钢搭接，圆钢与扁钢搭接均为圆钢直经旳6倍双面施焊。 3、埋地焊接接头，刷沥青漆2遍，暗敷在墙内焊接处，刷防锈漆一遍。 4、详细做法均按接地图集施工。三、经检查：均符合设计规定及施工规范规定。验收意见监理(建设)单位：年月日施工单位项目经理项目技术负责人施工人员质量检查员新疆维吾尔自治区建设厅建筑原则设计办公室图集发行站地址：光明路26号（后门）：（0991）8867608 885535 隐蔽工程验收记录工程名称天业离子膜烧碱循环水水泵房建设单位新疆天业股份有限企业施工单位石河子泰安企业监理单位三正监理企业验收部位配管验收日期 2023- 图号 XB04-37 隐蔽检查内容一、根据：根据天津渤海化工集团规划设计院0308IMII-703图纸及图集施工。二、、施工状况：1、配电箱至电表箱立管为PVC25 水泵箱立管为PVC40，导管入箱均为锁目固定，接头采用套管粘接。 2、插座回路旳配管采用PVC20，照明回路旳配管采用PVC16，均沿墙和楼板暗敷，接头采用套管粘接，进箱盒目固定。 3、配管走向均按会审图电施01规定进行埋设。 4、管路敷设距保护层不小于规范规定。三、经检查：均符合设计规定及施工规范规定。验收意见监理(建设)单位：年月日施工单位项目经理项目技术负责人施工人员质量检查员
