DDFB规格书塑壳250V30min.doc

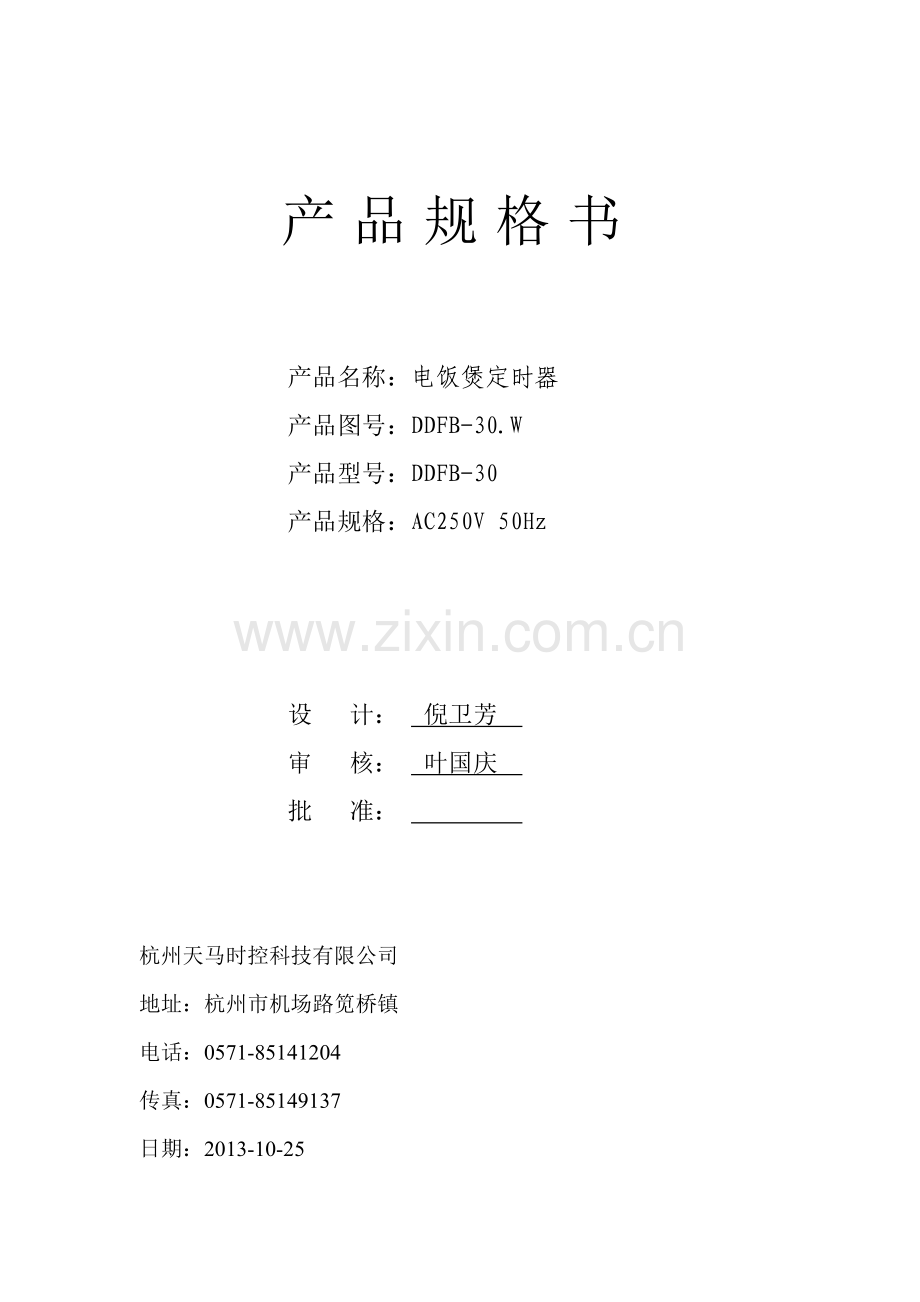

产品规格书

产品名称：电饭煲定时器
产品图号：DDFB-30.W
产品型号：DDFB-30
产品规格：AC250V 50Hz

设 计： 倪卫芳
审 核： 叶国庆
批 准：

杭州天马时控科技有限公司
地址：杭州市机场路笕桥镇
电话：[phone]
传真：[phone]
日期：2013-10-25

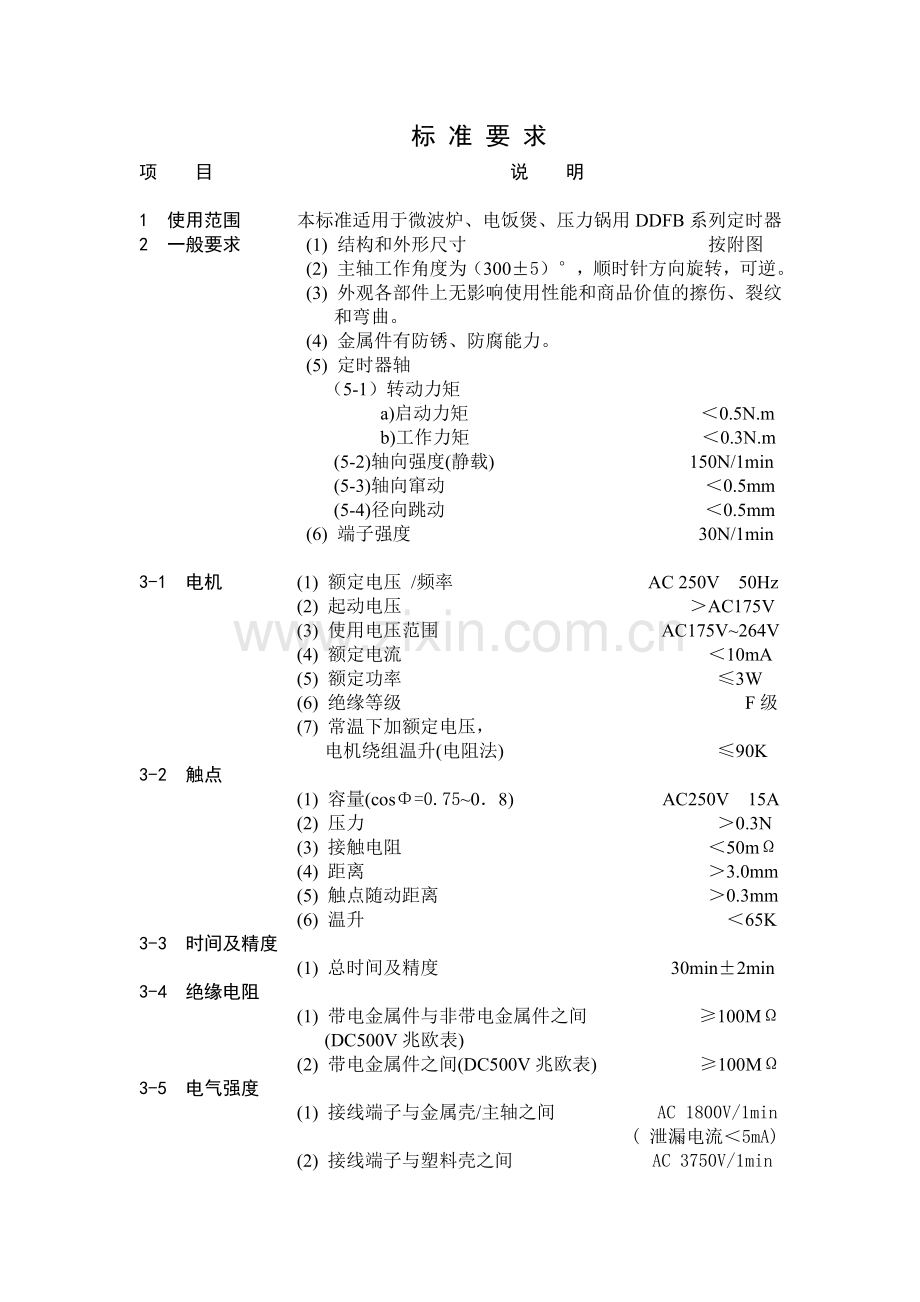

标 准 要 求
项 目 说 明

1 使用范围 本标准适用于微波炉、电饭煲、压力锅用DDFB系列定时器
2 一般要求 (1) 结构和外形尺寸 按附图
(2) 主轴工作角度为（300±5）°，顺时针方向旋转，可逆。
(3) 外观各部件上无影响使用性能和商品价值的擦伤、裂纹和弯曲。
(4) 金属件有防锈、防腐能力。
(5) 定时器轴
（5-1）转动力矩
a)启动力矩 ＜0.5N.m
b)工作力矩　　　　　　　　　　　 ＜0.3N.m
(5-2)轴向强度(静载) 150N/1min
(5-3)轴向窜动 ＜0.5mm
(5-4)径向跳动 ＜0.5mm
(6) 端子强度 30N/1min

3-1 电机 (1) 额定电压 /频率 AC 250V 50Hz
(2) 起动电压 ＞AC175V
(3) 使用电压范围 AC175V~264V
(4) 额定电流 ＜10mA
(5) 额定功率 ≤3W
(6) 绝缘等级 F级
(7) 常温下加额定电压，
电机绕组温升(电阻法) ≤90K
3-2 触点
(1) 容量(cosΦ=0.75~0．8) AC250V 15A
(2) 压力 ＞0.3N
(3) 接触电阻 ＜50mΩ
(4) 距离 ＞3.0mm
(5) 触点随动距离 ＞0.3mm
(6) 温升 ＜65K
3-3 时间及精度
(1) 总时间及精度 30min±2min
3-4 绝缘电阻
(1) 带电金属件与非带电金属件之间 ≥100MΩ
(DC500V兆欧表)
(2) 带电金属件之间(DC500V兆欧表) ≥100MΩ
3-5 电气强度
(1) 接线端子与金属壳/主轴之间 AC 1800V/1min
( 泄漏电流＜5mA)
(2) 接线端子与塑料壳之间 AC 3750V/1min
3-6 噪音 A计权 ＜40dB
距离10cm,定时器主轴水平放置

4 寿命 正常工作条件下
(1) 电机寿命 ＞5000小时
(2) 电气寿命 ＞10000次
(3) 机械寿命 ≥10000次

5 试验 试验环境标准
温度20±2℃相对温度65±5%(如
果没有疑问,试验可以在正常气候条
件下进行：温度5~35℃，相对湿度
45~85%）

5-1 振动试验
定时器能够承受振幅为3mm、频率
为16.7Hz，前后、左右、上下三个方
向30分钟（每个方向10分钟）的振动。

5-2 跌落试验
定时器在外包装良好的情况下，能够
承受6次自50cm高度沿不同方位自
由跌落至水泥地面。

5-3 高温试验（1）
定时器在70±3℃的环境下放置48小
时后拿出,常温下放置30分钟后测试。

5-4 低温试验
定时器在-20±30C的环境中放置48小
时后拿出，常温下放置30分钟后测试。

5-5 潮湿试验（1）
定时器在温度50±3℃、相对温度90±5%
环境中放置48小时。
(A) 绝缘电阻 ≥10MΩ
（擦干后5分钟内测试完毕)
(B) 绝缘电阻 ≥100MΩ
(拿出后正常环境下放置24小时测验)
5-6 耐久试验
定时器轴以10次/分钟操作10000次后,应能
正常工作。每次开关从“关”位置旋转约
230°（端子电源端子之间AC 250V，15A，
COSΦ=0.75～0.8）
5-7 冷热冲击试验
定时器在-20±3℃中放置30分钟,然后在
70±3℃中放置30分钟(中间在正常气候条
件下过渡时间为30分钟),共5个周期。

5-8 潮湿试验（2）
定时器在温度50±30C、相对湿度90±5%
的环境是放置96小时（5分钟内擦干并测试
完毕），其绝缘电阻应大于10MΩ，电气强度
能承受AC 1500V/1分钟无异常（电机线圈和
伸出轴之间）

5-9 高温试验（2）
定时器在1200C±30C的环境中放置16小时
（常温下30分钟后测试），绝缘电阻应大于
10MΩ，电气强度应能承受AC1500V/1分钟。
（电机绝缘体和带电金属部分之间）

5-10 时间精度试验
定时器工作10次的平均值为（A），然后工作
1000次以后再测10次工作的平均值为（B）
精度=（A-B）/X100%≤10%(开关无负载, 电机
在额定电压下,每次工作从“关”位置转过约2300)

6 试验后的性能
定时器在各项试验后应满足下列要求。（潮湿
试验（2）、高温试验（2）、时间精度试验除外）
6-1 起动电压
额定电压的-15%以 下（用“开关”法测量，主轴
在水平位置）

6-2 使用电压波动范围
在额定电压±15%以内。
6-3 触点压力 ＞0.3N
6-4 触点距离 电源端子＞3.0mm
6-5 触点温升 ＜65K
6-6 绝缘电阻 ≥100MΩ
(DC500V兆欧表测试量带电金属件和非带电金属件之间)
6-7 电气强度
(1) 接线端子与金属壳/主轴之间 AC 1800V/1min
( 泄漏电流＜5mA)
(2) 接线端子与塑料壳之间 AC3750V/1min
6-8 操作力矩
(1)定时器轴 a)开始调整时: ＜0.5N·m
b)再次调整时: ＜0.3N·m

7 使用环境温度 -100C～1200C

8 标志
标志内容包括型号规格、额定电压、额定电流、频率、生产日期、厂名、认证标志。
9 定时器使用说明
定时器启动角为15度，如用户只需使用较短时间（角度范围小于15度），则需将旋扭从零位顺时针旋转至角度大于15度后，逆时针回转至用户所需时间即可。
