A类泡沫消防车设计介绍
来源：上海电气国际消防装备有限公司 周革新
1．1、概述（AP11型采用美国大力集成式kodiak 250/130A类系统）
SZX5060GXFAP11型A类泡沫消防车是上海华夏震旦消防设备有限公司（以下简称震旦公司）、美国大力公司（W.S.Darley & co.）合作生产的新一代压缩空气泡沫车，该车采用庆铃汽车股份有限公司NKR77PLLWCJAY型底盘、配置大力公司集成式 kodiak 250/130型压缩空气泡沫系统（CAFS）制造而成的高效消防灭火系统。
1．2、消防车主要性能参数
消防车型号：SZX5060GXFAP11型
底盘型号：NKR77PLLWCJAY型
满载质量：≤6800 kg
外形尺寸：（长X宽X高）≤6100×1890×2560 mm
灭火剂装载量：1100 L
水泵型号：2.5 AGE
消防炮型号：AJ510
空气压缩机型号：E6
压缩空气泡沫系统型号：kodiak 250/130型
压缩空气泡沫系统性能：
工作压力：0.86 MPa 0.69 MPa
CAFS流量 （16水＋59空气）L/s （16水＋61空气）L/s
1．3、传动系统技术参数
发动机和水泵同轴连接；
空气压缩机由同步带驱动。
1．4、消防泵技术参数
消防泵型号： 2.5 AGE型
消防泵型式：单级离心泵（后置）
额定转速：3000 rpm
水泵额定流量：250 gmp (16 L/s)
工作压力：1.0 MPa
材质：外壳球墨铸铁、不锈钢水泵轴
叶轮铜为合金
密封方式：大力专用消防水泵的盘根密封
引水装置型号：AP00951-12VDC型电动式真空泵
型式：12V直流电动滑片真空泵
驱动功率：2100 KW（启动功率2500KW）
最大真空度：＞85 KPa
吸深：＞7 m
引水时间：≤30 s

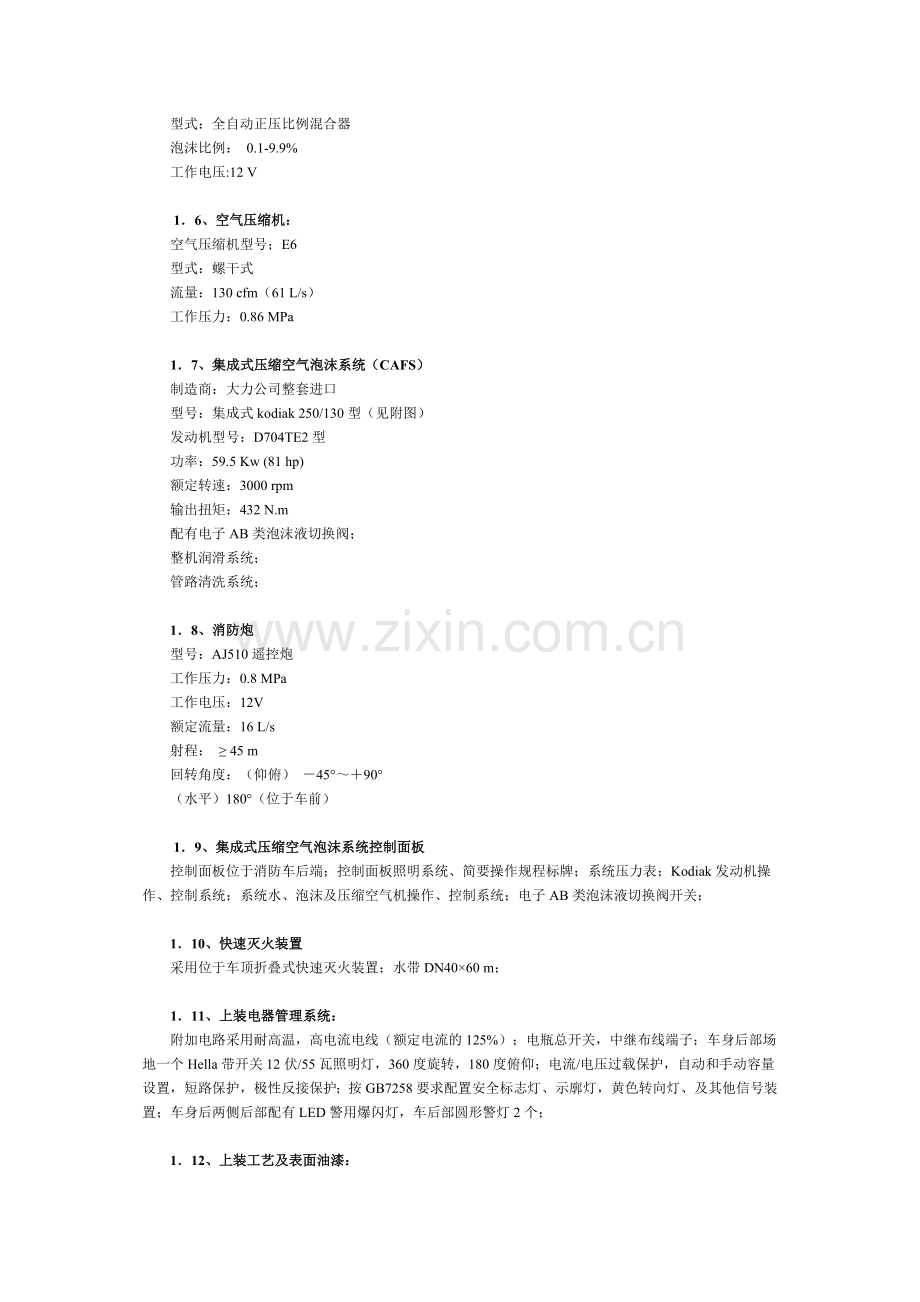

1．5、泡沫比例混合器技术参数：
泡沫比例器型号：FOAMPro2100型
型式：全自动正压比例混合器
泡沫比例： 0.1-9.9%
工作电压:12 V
1．6、空气压缩机：
空气压缩机型号；E6
型式：螺干式
流量：130 cfm（61 L/s）
工作压力：0.86 MPa
1．7、集成式压缩空气泡沫系统（CAFS）
制造商：大力公司整套进口
型号：集成式kodiak 250/130型（见附图）
发动机型号：D704TE2型
功率：59.5 Kw (81 hp)
额定转速：3000 rpm
输出扭矩：432 N.m
配有电子AB类泡沫液切换阀；
整机润滑系统；
管路清洗系统；
1．8、消防炮
型号：AJ510遥控炮
工作压力：0.8 MPa
工作电压：12V
额定流量：16 L/s
射程： ≥ 45 m
回转角度：（仰俯） －45°～＋90°
（水平）180°（位于车前）
1．9、集成式压缩空气泡沫系统控制面板
控制面板位于消防车后端；控制面板照明系统、简要操作规程标牌；系统压力表；Kodiak发动机操作、控制系统；系统水、泡沫及压缩空气机操作、控制系统；电子AB类泡沫液切换阀开关；
1．10、快速灭火装置
采用位于车顶折叠式快速灭火装置；水带DN40×60 m；
1．11、上装电器管理系统：
附加电路采用耐高温，高电流电线（额定电流的125%）；电瓶总开关，中继布线端子；车身后部场地一个Hella带开关12伏/55瓦照明灯，360度旋转，180度俯仰；电流/电压过载保护，自动和手动容量设置，短路保护，极性反接保护；按GB7258要求配置安全标志灯、示廓灯，黄色转向灯、及其他信号装置；车身后两侧后部配有LED警用爆闪灯，车后部圆形警灯2个；
1．12、上装工艺及表面油漆：
管路采用卡箍式和法兰连接；制造工艺牢固可靠，铆钉排列整齐，无松动、破裂、偏斜；联接件、紧固件、自锁装置配备牢固；上装整体与驾驶室外表为消防红（按驾驶室电脑配色）；车顶边部、保险杠及挡泥板-2K白色珍珠漆；轮毂、支座、加强件黑色橡胶面漆。
1．13、总体技术要求：
整车性能符合GB1589《道路车辆外廓尺寸、轴荷及质量限值》的规定；整车消防性能符合GB7956《消防车性能要求及实验方法》的规定；整车技术条件符合公安部GA39《泡沫消防车通用技术条件》的规定；所有操作开关、仪表、器材架及车辆均有符合标准、规范的铭牌标志；
2．1、概述：（AP24型采用德国施密茨公司一七式压缩空气泡沫系统）
SZX5140GXFAP24型A类泡沫消防车是上海华夏震旦消防设备有限公司（以下简称震旦公司）和德国（Schmitz）合作生产的新一代车用组合式压缩空气泡沫灭火系统消防车，该车采用庆铃汽车股份有限公司FVR34J2型底盘，上装以德国施密茨公司内置系统为核心，结合消防离心泵制造而成的高效消防灭火系统。
2．2、消防车主要性能参数：
消防车型号：SZX5140GXFAP24型
底盘型号：FVR34J2型
满载质量：≤14500 kg
外形尺寸：（长X宽X高） 7900(不包括拖车)×2480×3200 mm
灭火剂装载量：2400 L
消防水泵型号：FPN10-3000型
压缩空气泡沫灭火系统：OS 3100-E型
2．3、传动系统技术参数：
取力器制造商：秦川机械发展股份有限公司
型号:QSE590
型式：夹心式
控制方式：气动控制
冷却方式：强制式水冷却系统
传动轴制造商：青岛传动轴厂
型式：开式
配置：带球面调心轴承支座
2．4、消防泵技术参数
消防泵型号： FPN10/3000型
消防泵型式：单级离心泵（后置）
额定转速：3000 rpm
额定流量：3000 L/min
额定压力：1.0 MPa
最大压力：1.5 MPa
输入功率：79 kW
材质：外壳、叶轮 耐腐蚀铝合金材质
泵轴 不锈钢
2．5、泡沫比例混合器技术参数
型号： DZA 8/0.1-1 FoamPro 2001型
泡沫液量：0～9.84 L/min
最大工作压力： 2.8 MPa
工作电压:24 V
最大工作电流： 40 A
混合比：0.1～9.9%
2．6、空气压缩机：
型号： T6 型
转速：2000～8000rpm
额定转速：5700 rpm
最大供气量：4290 L/min
额定供气量：3100 L/min
功率：3.9～33.0 kW
额定功率：20 kW
2．7、压缩空气泡沫系统(一七系统)
制造商：德国施密茨公司整套进口
型号：OS 3100-E型。
制式：一七型车载内置式
水耗量：440 L/min
工作压力：0.8 MPa（打开喷嘴压力为0.65 MPa）
一七A式泡沫混合率：0.3%
一七B式泡沫混合率：0.5%
B类泡沫： 按要求设定
系统产生灭火泡沫类型与功能：本系统提供2种气压灭火泡沫
湿式气压泡沫：用于灭火
干式气压泡沫；用于热辐射爆燃物标的喷涂隔热掩护。
流量： 湿式气压泡沫 3600升/分钟
干式气压泡沫3600升/分钟
2．8、消防炮
型号：PL50型可升降泡沫/水两用炮
工作压力：0.8 MPa
额定流量：40 L/s
最大流量：水50 L/s（1.0 MPa）
气压泡沫36 L/s
射程：气压泡沫≥ 45 m
水射程：≥ 55 m
回转角度：（仰俯） －10°～＋80°
（水平）360°
气动升降高度：500 mm
2．9、消防系统管路、结构参数
除进出水管路连接由震旦公司按要求生产其余均按施密茨公司OS-TLF车要求进口，管件、阀类采用不修钢制品,管道用沟槽式卡箍接头连接，其主要性能、技术参数如下：
吸水口：2个DN100接口位于车后，手动蝶阀控制
出水口：2个DN80接口位于车后，手动调节阀控制
A、B类组合式出口：2个DN80接口位于车后，手动调节阀控制
炮出口：DN80管路位于车顶，气动球阀控制
罐注水：DN40管路，车后手动调节阀控制
罐外进水口：1个DN65接口位于车后，手动蝶阀控制
罐至泵管路：DN125管路，气动球阀控制
2．10、模块化微机系统控制面板：
制造商：德国施密茨公司整套进口
微机内置，数据预设，三菱PLC可编程控制器,全套仪表板及器件及图键结合快捷操作。
2．11、一七式快速灭火卷盘装置
制造商：震旦公司与施密茨公司合作生产
一七式水枪：施密茨公司进口
卷盘规格：DN35×60 m
2．12、上装电器管理系统：
附加电路采用耐高温，高电流电线（额定电流的125 %）；中继布线端子；车身后部场地一个24伏/70瓦照明灯，360度旋转，180度俯仰；按GB7258要求配置安全标志灯、示廓灯，黄色转向灯、及其他信号装置；车身后两侧后部配有LED警用爆闪灯；配置电气设备手控电瓶主开关；电瓶快速充电系统；车身后侧配置刹车灯、转向灯及停车灯；车载无线台天线、GPS预留线和位置、手提电脑电源接口。
2．13、上装工艺及表面油漆：
管路采用卡箍式和法兰连接；制造工艺牢固可靠，铆钉排列整齐，无松动、破裂、偏斜；联接件、紧固件、自锁装置配备牢固；上装整体与驾驶室外表为消防红（按驾驶室电脑配色）；车顶边部、保险杠及挡泥板-2K白色珍珠漆；轮毂、支座、加强件黑色橡胶面漆。
2．14、总体技术要求：
整车性能符合GB1589《道路车辆外廓尺寸、轴荷及质量限值》的规定；整车消防性能符合GB7956《消防车性能要求及实验方法》的规定；整车技术条件符合公安部GA39《泡沫消防车通用技术条件》的规定；所有操作开关、仪表、器材架及车辆均有符合标准、规范的铭牌标志。
上海电气国际消防装备有限公司
地址：上海市汶水路400号
邮编：200072
电话：021-51611600（总机）
传真：021-51611666
