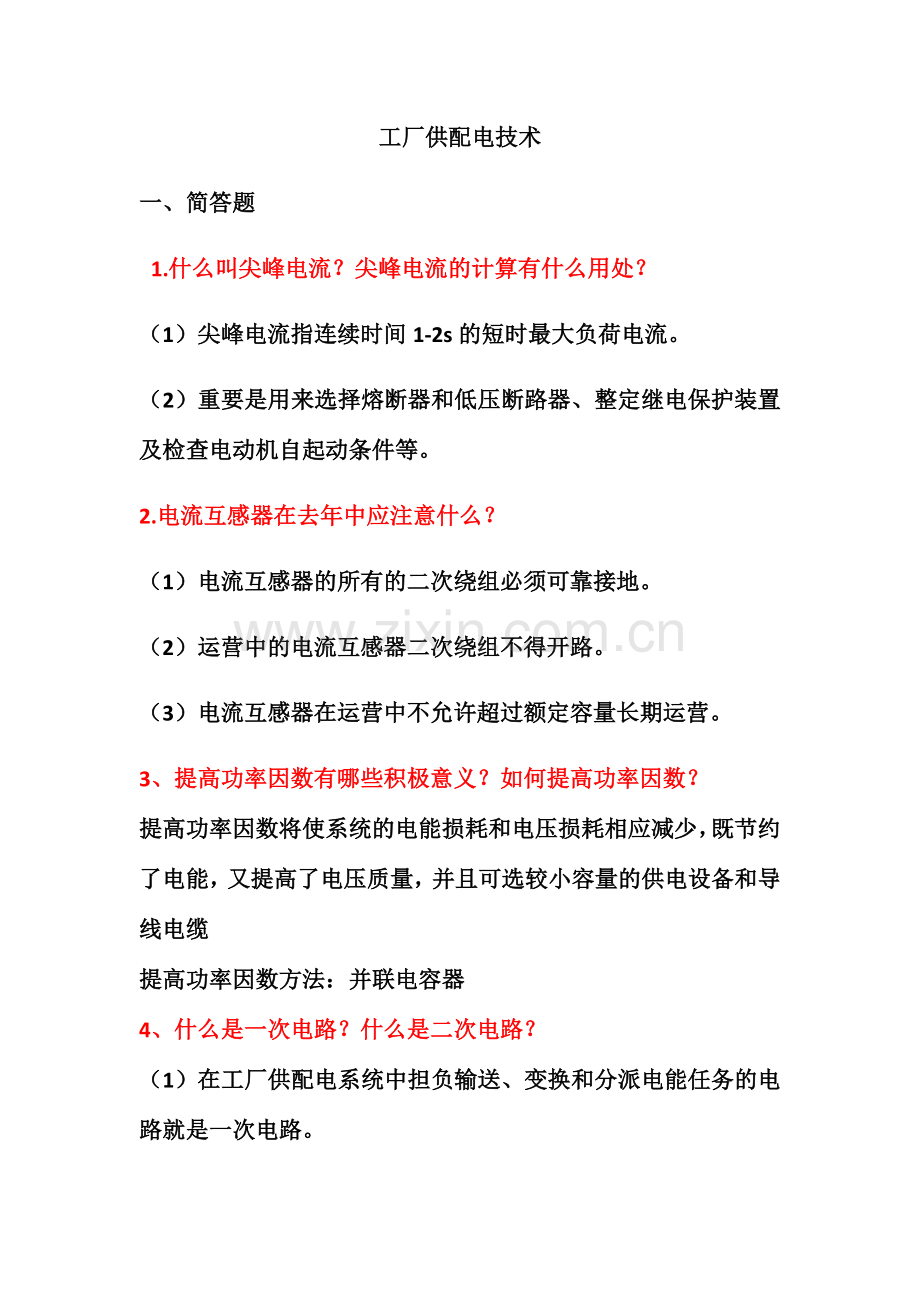

工厂供配电技术
一、简答题
1.什么叫尖峰电流？尖峰电流的计算有什么用处？
（1）尖峰电流指连续时间1-2s的短时最大负荷电流。
（2）重要是用来选择熔断器和低压断路器、整定继电保护装置及检查电动机自起动条件等。
2.电流互感器在去年中应注意什么？
（1）电流互感器的所有的二次绕组必须可靠接地。
（2）运营中的电流互感器二次绕组不得开路。
（3）电流互感器在运营中不允许超过额定容量长期运营。
3、提高功率因数有哪些积极意义？如何提高功率因数？
提高功率因数将使系统的电能损耗和电压损耗相应减少，既节约了电能，又提高了电压质量，并且可选较小容量的供电设备和导线电缆
提高功率因数方法：并联电容器
4、什么是一次电路？什么是二次电路？
（1）在工厂供配电系统中担负输送、变换和分派电能任务的电路就是一次电路。
（2）用来控制、指示、检测和保护主电路及其主电路中设备运营的电路称为二次线路。
5、短路的危害：
导致停电事故；
对附近弱电线路和设备产生干扰；
损坏设备绝缘和触头。
6、低压断路器具有的功能：
通断电路 短路保护 过载保护 失压保护
7、变电所主变压器台数的对的选择：
对供有大量一、二级负荷的变电所，宜采用两台变压器；
对季节性负荷而宜于采用经济运营方式的变电所，可考虑采用两台变压器；
假如负荷集中而容量又相称大时，虽为三级负荷，也可以采用两台或以上变压器。
8、提高功率因数对用户供配电系统的好处：
减少线路电压损失：减小线路电能损耗；减小变压器容量。

9、符合下列几种情况时，电力负荷应为一级负荷：
中断供电将导致人身伤亡时
中断供电将影响重要用电单位的正常工作时
中断供电将在经济上导致重大损失时

二、选择与填空

1、 负荷计算方法有需要系数法和二项式系数法。
2、 工厂常用的用电设备工作制有长期连续工作制、短时工作制和反复短时工作制。
3、 电力变压器绕组的材质有铜绕组和铝绕组。
4、 我国中，小电力系统运营时，规定允许频率偏差±0.5HZ。
5、 短路后通过0.01S，短路电流达成最大值，此电流称为短路冲击电流。
6、 一级负荷的供电电源应由两个电源供电。
7、 水力发电厂的缺陷：投资大、工期长。
8、 用电设备台数较多、各台设备容量相差不悬殊时，宜采用需要系数法，电流互感器的二次额定电流一般为5A。
9、 我国有关规程规定，高压配电的工厂，最大负荷时的功率因数不得低于0.9.
10、输配电线路和变压器上的损耗称为网络损耗。
11、由于负荷急剧变化产生的电压变化叫电压偏差。
12、短路保护的操作电源可取自电流互感器。
13、电压互感器在使用过程中必需二次侧不得短路。
14、低压断路器作电机保护时，其动作电流应大于等于启动电源电流。
15、变压器短路实验目的是：测定阻抗电压、负载损耗、计算短路参数。
16、工厂供电电压等级拟定是供电距离、供电容量。
17、供电系统对保护装置规定是选择性、速动性、可靠性、灵敏性。
18、电力系统构成是：发电厂、变压器、输电网、配电网、用电设备。

三、判断题
电力系统中最常见最危险的故障是单相接地故障。X
在输电距离和功率一定的情况下，电力网的电压等级越高，电能损耗越小。√
电容器无功容量补偿装置中，相同的电容器接成三角形接法比接成星形接法节约电容值三分之二。√
电压互感器一次侧有一端必须接地。X
电压隔离开关不能断开负荷电流和短路电流。√

负荷中心一般有变电所或配电所，电压的升高或减少是通过变压器来完毕。√
在电力系统的内部，应尽也许的简化电压等级，减少变电层次，以节约投资与减少运营费用。√
决定供电质量的重要指标有电压、频率、波形和供电连续性。√
计算负荷是按发热条件选择电气设备的假定负荷。√
供电部门征收电 ？ 的功率因数做为一项重要的经济指标。√
车间线路的室内采用绝缘导线，但配电干线多采用祼导线。√
衡量电能质量的标准是电压、电流和频率。X
从供电可靠性和故障的影响来看，小接地电流系统（特别是经消弧线圈接地）具有明显的优越性。√
中性点不接地系统发生单相接地故障时，必须迅速切除故障线路。X
通常把发电公司的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分派统一整体称为电力系统。X
隔离开关与断路器串联时，隔离开关应先合后分。√
高压限流熔断器只能用在等于其额定电压的电网中。√

四、 计算题
1、   某机械制造厂机修车间380V低压母线上引出的配电干线向下述设备供电：①冷加工机床：7.5KW 4台，4KW 6台。②通风机：4.5KW 3台。③水泵：2.8KW 2台。试用需要系数法拟定各组和总的计算负荷（查表可得：冷加工机床需要系数Kd1=0.2 tan=1.73;通风机需要系数Kd2=0.8，tan 水泵需要系数Kd3=0.7，tan=0.7车间同时系数KΣ =0.95）
1） 金属切削的设备容量，金属切削属于长时连续工作制设备，所以20台金属切削的总容量为：
Pe= Pe=4X10.5+ 8X7.5+ 8X5 =142KW
2）电焊机的设备容量。电焊机属于反复短时工作制设备，它的设备容量应统一换算到 Σn =100%，所以2台电焊机的设备容量为：Pe=2Sn n COS =2X20X 0.65 X0.5 =161KW
3）吊车的设备容量，吊车属于反复短时工作制设备，它的设备容量应统一换算到　Σn＝25%,所以1台吊车的容量：
P - Pn n、25 =Pn =11KW
4）车间的设备总容量为：
Pn=142 +16.1 +11 =169.1KW

2、 有一机修车间，拥有冷加工机床52台，共200KW；通风机4台，共5KW；点焊机3台，共10KW（暂载率ε=65%）。车间采用380/220V三相四线制供电，试用需要系数法拟定该车间的计算负荷P30、Q30、S30和I30。（查表可得：冷加工机床需要系数Kd1=0.2,tan 1.73；通风机需要系数Kd2=0.8,tan =0.75;点焊机需要系数Kd3=0.35，tan =1.33;车间同时系数Kε=0.95）

3、某小批量生产车间380V线路上接有金属切削机床20台（其中，10.5KW的4台，7.5KW的8台，5KW的8台），车间有380V的点焊机2台（每台容量20KVA，εN =65%，cosφN =0.5），车间有吊车1台（11KW，εN =25%），试计算此车间的设备容量。
