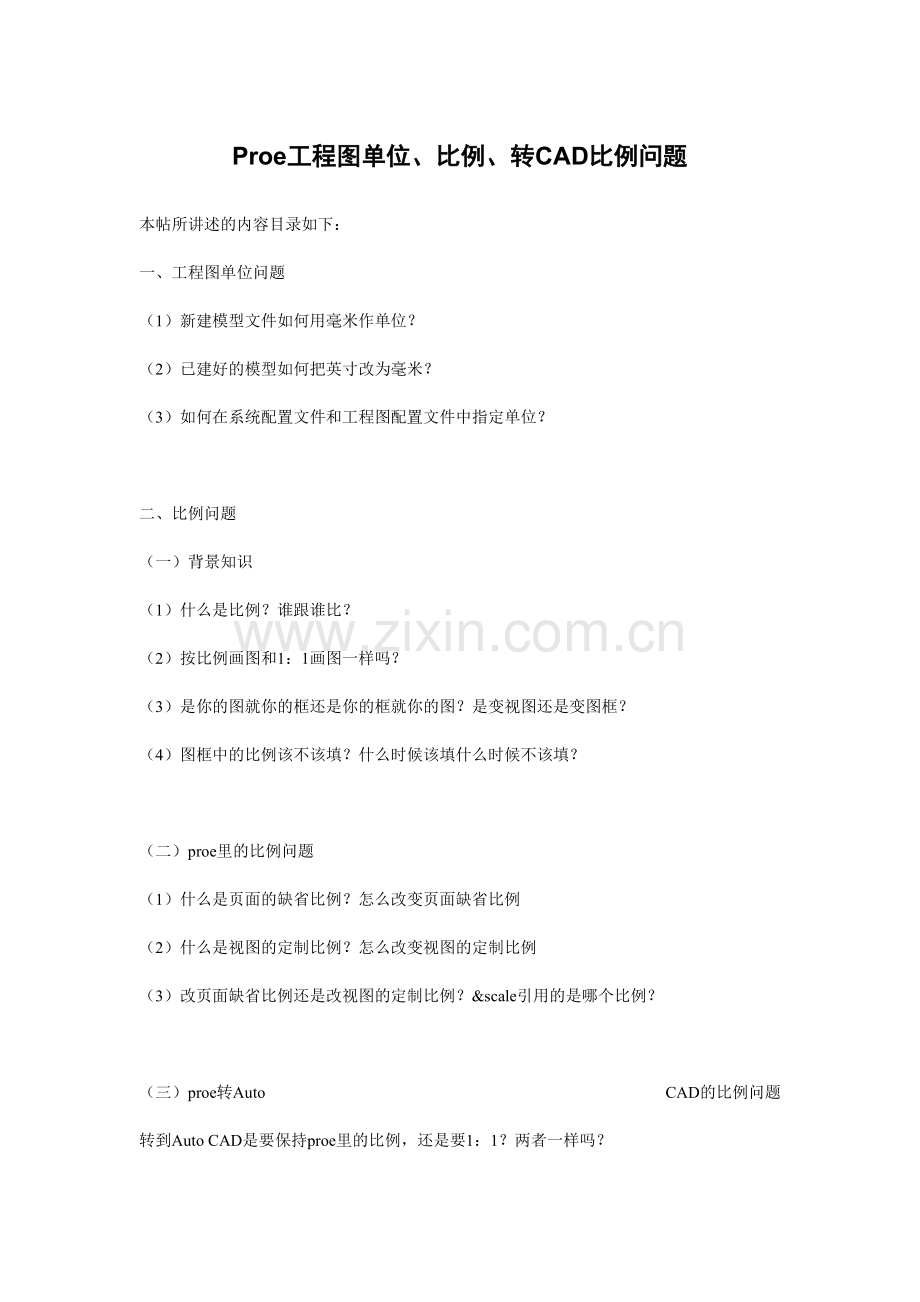

Proe工程图单位、比例、转CAD比例问题本帖所讲述的内容目录如下：一、工程图单位问题（1）新建模型文件如何用毫米作单位？（2）已建好的模型如何把英寸改为毫米？（3）如何在系统配置文件和工程图配置文件中指定单位？二、比例问题（一）背景知识（1）什么是比例？谁跟谁比？（2）按比例画图和1：1画图一样吗？（3）是你的图就你的框还是你的框就你的图？是变视图还是变图框？（4）图框中的比例该不该填？什么时候该填什么时候不该填？（二）proe里的比例问题（1）什么是页面的缺省比例？怎么改变页面缺省比例（2）什么是视图的定制比例？怎么改变视图的定制比例（3）改页面缺省比例还是改视图的定制比例？&scale引用的是哪个比例？（三）proe转Auto CAD的比例问题转到Auto CAD是要保持proe里的比例，还是要1：1？两者一样吗？一、工程图单位问题（1）新建文件如何用毫米作单位？ 这个问题我们可以分两种方法来讲解，第一种方法是新建文件时选用系统的mmns_part_solid.prt作为模板，即为毫米牛顿秒单位制。第二种方法是在config.pro中设置好默认模板，新建时直接调用模板，推荐使用第二种方法，有利于内部统一和标准化。第一种方法，打开proe，新建文件，如图所示附件新建文件.jpg (30.81 KB) 新建文件2.jpg (30.64 KB) 新建文件3.jpg (11.83 KB) 按以上步骤，就可以进入mmns的模板进行建模了。我们还可以验证一下，单位是有否真的改为毫米了，如下图所示编辑设置单位弹出单位管理器这时，我们可以看到下面的说明，单位是长度: mm, 力: N, 时间: sec, 温度: C你也可以改为毫米千克秒单位制，这里我们不需要改动，直接关闭窗口。另外，我们也可以通过点击信息模型，来查看模型的当前单位，如图02所示附件编辑设置.jpg (26.72 KB) 编辑设置单位.jpg (15.6 KB) 2008-8-10 21:16 单位管理器.jpg (30.83 KB) 2008-8-10 21:16 02.jpg (51.77 KB) 2008-8-11 21:33 第二种方法，就是在config.pro中设置template_solidpart值为PROE安装目录下templatesmmns_part_solid.prt（浏览找到后指定），保存config.pro。 这样我们在新建时直接按确定，即可进入毫米单位制的模板。如下图所示。附件直接新建文件.jpg (26.93 KB) 2008-8-10 21:18 对于第二种设置默认模板的方法，我们还可以再延伸一下。就是定制自己的模板文件，我们要先新建一个零件文件，这个文件除了设置单位（单位制也可以自由设置）以外，还可以设置参数，层信息等方面内容。因为每个公司或每个人对模板会有自己的要求，可以自由设置。为区别于一般文件，我们建议将文件重命名，比如start_prt这样可以一目了然。然后在config.pro中设置template_solidpart，指定零件模板。同理，我们可以在config.pro中设置template_designasm，指定组件模板。前面所说的只是一般零件的设置方法。像钣金、模具等模块可能不一样，你可以参照操作。另外在设置模板时也要注意，不同的模块指定模板的选项是不一样的，比如设置钣金零件的模板选项是template_sheetmetalpart，同理你可以在config.pro中搜索template选项，查找其他模块的模板设置选项。2）已建好的模型如何把英寸改为毫米？ 前面所讲的是新建文件时要注意单位，那么已建好的模型如何改单位呢？实际上前面已经有提示了，对就是编辑设置单位，改单位制！ 比如我们打开单位管理窗口后是这样的，如图，然后再把单位改过来，如图所示附件英制单位制.jpg (27.35 KB) 2008-8-10 21:21 改单位.jpg (33.05 KB) 2008-8-10 21:21 按上图确定之后，文件模型会再生一次。 注意改变单位中有两个选项， 第一个是转换尺寸，比如原来尺寸单位是英寸的100，改变后会变为100*25.42540mm，数值和单位同时改变。 第二个是解译尺寸，实际就是只换单位，不换尺寸数值，比如原来尺寸单位是英寸的100，改变后变为100mm。 在实际操作中，大多数情况下我们会用第二种，即只换单位数值不变！ 文件模型的单位制，是可以自己定义的，你也可以定义为毫米千克秒，这主要看个人需要。 也可以新建一种单位制，直接在单位管理器里新建，网友可自己摸索一下，此处不展开讲解。 某些所谓的高手，一来就建个N复杂的模型，N复杂的曲面，往往连最基本的单位都没设置。 在用别人的模型时要特别注意单位问题，一是装配之前，先统一单位以免出现问题。 二是出工程图之前最好也检查一下单位制。 再如标准库，如果你用的标准库使用的是英制单位，装配就会出问题，特此提醒！3）如何在系统配置文件config.pro和工程图配置文件*.dtl中指定单位？A系统配置文件config.pro中与单位有关的选项前面已提到，我们只要设置template_solidpart等类似的选项，就可以指定模板，用模板中的单位制了。所以一般情况下，我们没必要再加其他设置选项。在系统配置文件中还有几个选项，也是设置单位的，如pro_unit_length 值unit_mm（长度单位毫米）pro_unit_mass 值unit_kilogram（质量单位千克）pro_unit_sys 值mmns（缺省单位制毫米牛顿秒）还有其他选项，网友可以查找“unit”的相关选项。以上选项的值是可选的，但这里的设置与编辑设置单位里的设置有什么关系，我也未搞明白，不设置也没影响。甚至觉得这个或许有些多余，有兴趣的朋友可以试试。B工程图配置文件*.dtl中与单位有关的选项工程图配置文件与config.pro类似，最大的区别在于没有查找功能，为我们设置带来了一定的困难。主要有以下几项：drawing_units值为mm，这里的单位是设置所有绘图参数的单位，就是配置文件本身一些选项所用的单位。比如说设置箭头的大小draw_arrow_width选项，值是以drawing_units设置的单位来衡量的，默认的是0.0625，这个单位是英寸。把drawing_units设为mm后，就会变成0.0625mm了，所以也要跟着改。设为mm后，其余像文字大小，球标大小，折弯线长度等等也是以mm为单位了。这一项最为重要。 还有一些选项与单位有关的就是第二单位的问题，即标注时出现两种单位的情况。这种设置一般用不到，所以尤其是对于初学者而言没必要了解，特此说明！如下图所示，为双单位尺寸（或称双重尺寸）的标注双单位的选项都以dual开头，所以用字母排序的方法很容易找到。dual_digits_diff 设置第2单位与第一单位的小数位数差，默认为-1即少一位。dual_dimension_brackets 设置第2单位尺寸带括号dual_dimensioning设置是否显示两种尺寸，no就只显示第1单位尺寸。dual_metric_dim_show_fractions 设置主单位为分数时，双重尺寸是否以分数显示dual_secondary_units，这个选项设置的是第二尺寸（辅助尺寸）的单位。但这一选项不常用。如果要双尺寸显示（毫米、英寸），则要设置drawing_units值为mm，dual_secondary_units为inch。在一些国外的图纸中，我们会见到双单位尺寸的标注。但这种双单位的尺寸标注是有一定的局限性的，比如说公差。在此只说明PROE有标注双单位尺寸的功能。有兴趣的朋友可以进一步去尝试。（一）背景知识 之所以先讲背景知识，是因为我发现很多求助帖，不是软件操作的问题。而是涉及到机械制图的背景知识。 而学软件最忌讳的就是空讲软件操作而远离技术知识本身。 以软件讲软件是很片面的，因为很多软件的应用必须联系实际应用来讲解才有意义才会更全面。 什么是比例？ 比例，是技术制图中的一般规定术语，是指图中图形与其实物相应要素的线性尺寸之比。 简单的说就是软件中图元的尺寸（或者说打印出来的图纸的量出来的尺寸）与实物的实际尺寸的比值。比如说我们在Auto CAD以毫米为单位画一根轴，实物的实际长度为300mm，我们就在图中直接画300mm，那么我们就说这是按1：1画图。如没有特殊情况，我们强烈建议在Auto CAD中以1：1画图！因为Auto CAD的图形界限是可以很大很大的（甚至可以理解为无限大）！实物是多大，我们就画多大！以1：1画图可以有很多好处。 当然，我们也会遇到不是以1：1画图的情况。比如刚说的轴，我们可以在图中画30，而标注标300（标注不管画的是多少，全部一律按实物的尺寸标注），这样我们的画图的比例就是1：10了。这就是按比例画图。实际工程应用上，我们也会偶尔出现不按比例画图的情况，就是所谓的夸大和示意画法。比如钣金件，当板厚与零件的外形尺寸相比很小很小，在视图上难以表达清楚甚至会造成误解时，我们允许使用夸大画法，将板厚加大。1毫米可以画成5毫米甚至更大，但标注必须标实物的实际尺寸，这在国标中是允许的。这时我们就不是按比例画图了。所画零件的每一条线的尺寸都是与实物的实际尺寸成一定比例的，我们就说是全部按比例画的。 在软件中1：1画图怎么打印呢？总不可能按1：1打印吧？几米的轴怎么打印？当然是不可能的，我们前面说的只是按1：1画图，却不是1：1打印（或称出图）。因为Auto CAD支持窗口打印，可以任意选择打印的区域。我们可以把选择的区域打在任意图纸上！在Auto CAD里图可以1：1画，而图框却可以放大缩小啊！把A4的图框放大5倍把图框住，再把图打在A4纸上，这时比例就变成1：5了吗？图框在软件里是放大了，打印时又缩小了，这样不就等于视图缩小了吗？放大缩小本来就是一个相对的概念！所以我们常在Auto CAD里常常1：1画图，用变图框就视图的办法去打印。而图纸比例只对打印出来的图纸才有意义！ 而在PROE刚好相反，是图框不变而变视图，是变视图来就图框！虽然你可以更换图框，但毕竟是有限的，换到A0就到头了！PROE的打印区域不会变，用A4图框，它只会打印210*297的范围（以左下角为原点）。同理用A3的图框，它就只打印420*297的区域！所以你用A4的图框，就要把视图比例缩小放进图框中来！Auto CAD放大缩小视图后就必须改标注比例！而PROE的标注不管你的视图比例多少，标注就是标出实物（三维模型）实际尺寸。而且PROE的标注样式是一致的，不管图幅多大，箭头是3.5就一直都是3.5！如果你学过手工用图板、铅笔、丁字尺画图，就不难理解。从这方面讲，PROE出图才是更国标的！很多人都让Auto CAD给搞懵了，先忘掉Auto CAD,直接从手工制图到PROE制图，你会发现，根本就不会有什么比例的烦恼！ 那么要图纸上标比例有什么用呢？实际上图纸上的比例绝大多数情况下都是没用的！有什么用呢？图中标的本来就是实物的实际尺寸，根本不需要去换算什么尺寸！唯一的用途就是当图纸中缺少某个不重要的尺寸时，可以按比例推算出来。比如图中比例是1：10，拿尺子直接在图中量得尺寸是10mm，那么它实际尺寸就是10*10100mm。而这种量尺寸的做法是并不可靠的，也是极不推荐的！除非逼不得已，因为肯定不会准确！而实际图纸上的比例不标也可以，直接用尺子量某个已标出的尺寸值，用量得的值比上标注的尺寸值，比例不也推算出来了吗？所以这个比例不见得就是非标不可！实际一个合格的工程技术人员，别说看比例，用类比法也能猜得出来尺寸大概是多少！看图纸就能想像得到实物的实际大小。我们做个测试，你用手比划一下100mm是多长，如果你这样都比不出一个大概的尺寸来，那你真应该自己检讨一下！ 明白了比例的作用，我们就应该想想图纸上的比例到底该不该标了。我们时刻要记着，比例是图纸上线条的尺寸（直接用尺子量得的）与实物的实际尺寸的比值。当你用A4的图打印在A4纸上的时候，这样标比例当然是没有错的。当把A3图打印在A4的图纸上时，你就应该考虑比例的问题了。因为你是按A3图框的比例确定的，在Auto CAD里就是A3图框放大的倍数，在PROE里就是视图缩小的倍数。而实际打印出来再对照比例一看，你就知道你的比例肯定错了！不信，你马上就可以试一试！所以比例不能随便写，如果你不肯定，请不要填！否则可以会误导别人，甚至造成工程事故。 话又说回来，我们国标的A4图幅，标题栏就占了一大半。我想除了简单的零件，大多数零件都是画不下的，即使能画，也只能是畏首畏脚了。再加上国标的尺寸标注文字大小要3或3.5，简直够呛！如果你有手工画图的经验你就知道，在拿了图纸之后，首先要做的不是直接画图，而是布局！算好合适的比例，摆好各个视图的位置，要留有足够的间隙标尺寸。如果等视图都画完了你才发觉间隙留得太小，那你就等哭吧！只能擦掉重来！可见在手工画图的时代，先确定比例是一件很重要的事情！而用计算机画图完全没有了这种障碍！我们可以随意换图框可以随意移动视图！所以实际这个比例并没有多大意义，如果你还转不过弯来，请再好好想一想！二）proe里的比例问题 前面讲了单位的设置问题和比例问题，我们再来结合PROE进行讲解。因为单位和比例基本知识是基础，搞清楚了才能深入。（1）什么是页面的缺省比例？怎么修改页画的缺省比例？ 页面的缺省比例，是在工程图中插入视图时默认比例。好比手工画图时，先按比例画第一个视图。而这个比例由config,pro控制，选项为default_draw_scale 比如我们设置值为1（即1：1），这个比例只控制开始进入工程图时的比例，也可以进入工程后再修改这个比例值。我们选建个模型，一个100*100*100mm中间开个圆孔的方块。再建一个工程图。我们插入一个一般视图。得到下图所示的结果我们再把选项default_draw_scale设为0.5（也就是1：2）， 我们再插入一般视图，得到下面图示的结果 我们的图框还是A4没有变，但一般视图却变小了！ 正是因为页面缺省比例变了！这样就可以看到明显的区别。 要改变页面的缺省比例，只需要双击左下角的比例值输入新的比例就可以了。如下图所示4注意输入这个比例值，要注意格式，可以输入0.5或1/2而不能输入1：2。 下面是两个不同页面比例的图纸，大家可以对比一下。从上面可以知道这个页面缺省比例可以由config.pro进行设定，也可以在工程图中进行设定。那么设哪个好呢？这是没有绝对的！但必须搞清楚的是，config.pro是对所有工程图有效，而进入工程图后改的页面比例只对当前的工程图有效！也就是说刚开始进入工程图还没有改页面比例之前，就是按config.pro中设定的比例。如果说你的零件一般比较大，每次进工程图都要改一次比例，比例也相同，那么你在config.pro中设好比例比较方便。如果你的工程图每次的比例都可能不一样，那么在config.pro中就把比例设为1好了，具体到工程图中再修改。一般来讲，我们推荐大家设置default_draw_scale为1（即1：1），具体的页面比例到工程图中再改。什么是视图的定制比例？怎么改变视图的定制比例按常规的制图方式这个视图的定制比例可以说是多余的！因为有页面比例就可以了！初学者往往被页面比例和定制比例搞得一头雾水。一般应用我们只要知道页面比例就可够用了。当然PROE有这个功能，是考虑到其他应用的。比如说一个页面中有多种比例存在的情况。比如前面的方块例子，我们看一下下面这个图，来认识视图定制比例。由上图我们可以知道可以单独设置视图的比例，即视图的定制比例。 一旦设置了视图的定制比例，比例就不受页面比例的控制了！知道这点很重要！ 当然上图的例子没有实际意义。我们可以再想想其它应用，比如当我们想在图纸中插入一个立体图，而立体图按页面的缺省比例放不下时，这个视图比例就大有用处了！ 还有一个用法就是PROE支持一个页面内有多个模型，也支持一个工程图有多个页面多个模型。这使得比例得到了更加广泛的应用。 但必须说明的是存在投影关系的视图比例是统一的，一旦父视图的比例改变了，与之相对应的投影视图也会跟着改变。如下图所示，是多个比例的混排。在工程图中添加模型的方法：右键属性绘图模型添加模型，可以重复添加多个模型。 注意屏幕左下角显示的是当前模型，双击可以切换模型。 在当前模型下，就只能插入当前模型的视图。 在工程图中插入页面，插入页面即可，同时注意通过菜单图标进行切换页面。 如下图所示，同一个页面也可以参考上面的方法加入多个模型的视图。由此类推就可以派生出多个页面多个模型的工程图。 利用PROE的多页面多模型功能和单独的视图比例控制，我们可以把一组零件放在一个页面内，也可以把一个组件的零件单独放在不同页面灵活运用来完成工程图。但这毕竟是一种特例，我们还是不推荐这么做，因为不利于图纸的管理。当一个工程图文件有多个模型时，某一个模型丢失或损坏将导致工程图不能打开。（4）改页面缺省比例还是改视图的定制比例？&scale引用的是哪个比例？ 对于一般单一模型的的工程图，可以更改页面的缺省比例，也可以更改视图的定制比例来达到我们做合适比例视图的要求。至于更改哪一个是无所谓的，都可行！而且并不会冲突。但我们还是推荐更改页面缺省比例，为什么？因为&scale引用的正是页面的缺省比例！正因为&scale引用的是页面比例，所以当你改动了视图的定制比例时，&scale值还是不会变的。一般我们在做图框时会在标题栏内输入&scale，以引用比例实现参数化。但必须明确这是引用的哪个比例才有意义。而视图的定制比例不能被引用（三）proe转Auto CAD的比例问题 这是很多网友都关心的问题，其实可以分两种情况，一是按PROE中的视图比例输出到Auto CAD，即PROE中的视图比例、图框保持不变。这种情况我们首先要检查以下选项1、三维模型中单位是mm 2、系统配置文件config.pro中drawing_setup_file 指定了工程图的配置文件，这样配置文件里的drawing_units mm才有用3、工程图配置文件选项*.dtl中drawing_units mm只要设好上面这三点，转到Auto CAD中仍会保持PROE中的工程图一样，不会变。,上楼第一个图是在PROE里，注意我们用的页面比例是1：2， 第二个是转CAD后的图。实际这是没有错的！转CAD后保持PROE原有的比例。 也就是保持原PROE中视图就图框的原则。 而大多数人都希望我们转完之后，标出来的尺寸还是100！这是我们要讲的第二种情况 第二种情况是不管PROE工程图的比例是多少，将视图全部转换为1：1。也就是实现了转Auto CAD后真正的1：1。我们只要在第一种的情况下在config.pro中再加入这一条选项dxf_out_scale_views yes转完后的情况， 上楼的这张图CAD的图也是从上一张PROE中转出来的！也就是说同一种PROE的工程图，在config.pro中不同设置，实现了不同的转换比例。第一种转CAD后只保持了PROE中的比例，即视图就图框，图框没有变。第二种转CAD后改变了PROE中的比例，重新修改比例变成了真正意义上的1: 1，即图框就视图！视图转为1：1，图框变了！ 以上提到的两种设置造成了两种不同的转换结果。至于采有哪一种，当然各取所需，看自己需要了。当然我们还是推荐你用第二种，即实现真正意义上的1：1！尤其是转入CAD后进行标注的朋友，不用改标注比例，也不用再把视图重新放大缩小了！
