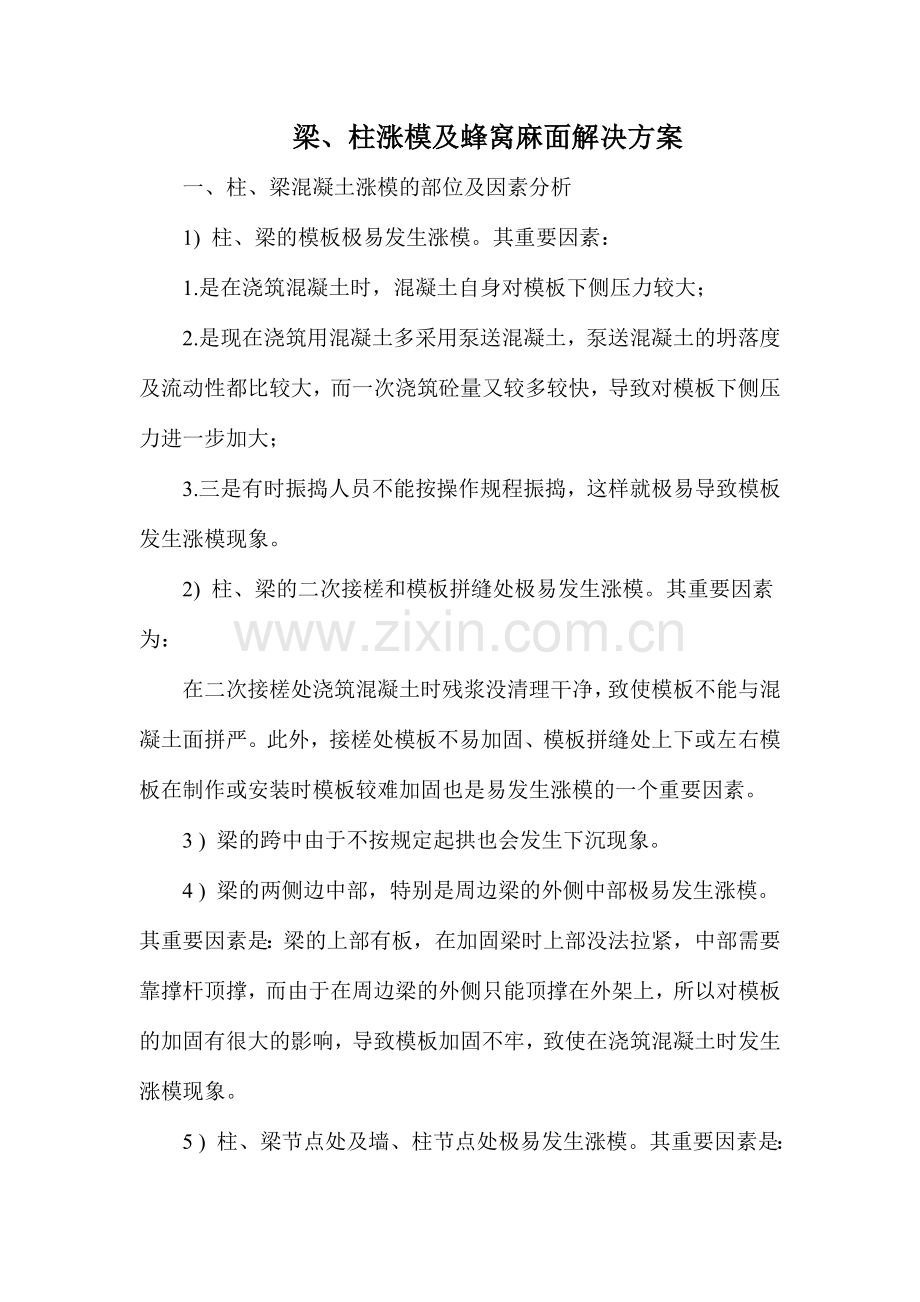

梁、柱涨模及蜂窝麻面解决方案
一、柱、梁混凝土涨模的部位及因素分析
1) 柱、梁的模板极易发生涨模。其重要因素：
1.是在浇筑混凝土时，混凝土自身对模板下侧压力较大；
2.是现在浇筑用混凝土多采用泵送混凝土，泵送混凝土的坍落度
及流动性都比较大，而一次浇筑砼量又较多较快，导致对模板下侧压力进一步加大；
3.三是有时振捣人员不能按操作规程振捣，这样就极易导致模板发生涨模现象。
2) 柱、梁的二次接槎和模板拼缝处极易发生涨模。其重要因素为：
在二次接槎处浇筑混凝土时残浆没清理干净，致使模板不能与混凝土面拼严。此外，接槎处模板不易加固、模板拼缝处上下或左右模板在制作或安装时模板较难加固也是易发生涨模的一个重要因素。
3 ) 梁的跨中由于不按规定起拱也会发生下沉现象。
4 ) 梁的两侧边中部，特别是周边梁的外侧中部极易发生涨模。其重要因素是：梁的上部有板，在加固梁时上部没法拉紧，中部需要靠撑杆顶撑，而由于在周边梁的外侧只能顶撑在外架上，所以对模板的加固有很大的影响，导致模板加固不牢，致使在浇筑混凝土时发生涨模现象。
5 ) 柱、梁节点处及墙、柱节点处极易发生涨模。其重要因素是： 在节点处极易出现缝，而在节点处模板的加固质量难以控制，不是模板不到边，就是模板互相吃进。此外，在加固时模板背棱或顶杆有时也顶不到位。
二、柱、梁涨模防止措施
1 ) 模板设计及荷载组合：
现在多采用木模系统，由于其技术指标是在材质干燥的情况下测定的，而经水浸泡后其强度等都会有所减少。因此在计算其加固用钢管及对拉螺栓的问距时要比正常的计算减少 15～20 ％。在考虑混凝土的侧向压力时除按规范计算外，还应考虑浇筑混凝土时的方法及也许发生的意外 。
2 ) 对拉螺栓的设立：
对拉螺栓的布置除按计算进行外，还必须结合现场实际情况灵活设立。在柱、梁的对拉螺栓从根部向上1米范围内的对拉螺栓帽用双帽，以加大保险系数。为了有效地控制墙、柱模板加固质量，防止混凝土涨模，在浇筑混凝土时，在距柱、墙模板2 5 0 ～ 3 0 0 mm处应预埋或钢筋作支脚，以固定模板的对拉螺栓。
3 ) 二次接槎的地方，在支模板前将梁、柱下的残浆、浮浆清理干净；在浇筑混凝土时，在其模板内侧周边固定2 0 mm宽 2 0mm厚的木条，使浇筑后的混凝土上形成凸型在支设模板时就能与混凝土面紧密接触，加上有钢筋支脚当对拉螺栓，这就保证了模板不发生涨模现象。
4）在模板拼缝处，基本保证混凝土不发生涨模，保证了混凝土质量。在节点处模板不易加固，而往往在支设模板时又把拼缝留在了节点处，由于拼缝用模板较小，有的仅镶一块模板条，这给模板的加固又进一步增长了难度。因此在支设模板时，先从节点处支设，再把模板拼缝从两头往中间赶，这样拼缝在中间模板就便于加固。
5 ) 按照设计图纸，做好预留洞口的模板设计及制作，保证模板支撑系统的牢固。
6）检查验收混凝土浇筑方面措施的实行情况，此外加强对以上几点部位检查，保证模板安装质量。在浇筑混凝土时，要派经验丰富的振捣工人操作，浇筑混凝土时严格按规范和施工方案施工。在浇筑混凝土时要配备有经验的木工，经常检查正在浇筑砼的模板和未浇筑砼模板，及时解决跑冒滴漏现象和支撑不牢模板系统，保证混凝土浇筑时模板不涨模，以实现预期效果。
三、修复施工环节
1）施工准备
1．拟修补柱、梁的混凝土涨模等缺陷部位，大小标记清楚。
2．对施工过程中使用的架子、锤子、铁锤、吊锤、墨斗准备好。
3．施工员对操作施工人员进行施工技术、安全的交底。
4．施工员负责对施工人员进行技术指导和检查监督工作。
5．规定待修补处的混凝土强度达成设计强度的85％后，才干进行修补工作。
2）劳动力准备
施工人员根据缺陷存在的数量，由施工员合理安排。
3)施工方法
1．一方面对待修补涨模部位的混凝土进行凿除，做到小锤细凿，避免损伤结构钢筋。规定凿成后的混凝土表面观感达成斩假石的效果，无松动石子及混凝土颗粒。
2．对凿除部位用毛刷刷干净，并用水冲洗，使其无松动石子及粉尘。
3．对修补处涂刷一层用相同的水泥做成水泥浆进行界面解决，以使新旧混凝土能结合良好。
4． 混凝土终凝后，加强洒水养护，避免新旧混凝土结合处开裂。
四、柱、梁蜂窝麻面解决
一）导致蜂窝麻面的因素
因柱、梁截面较小，钢筋太密，振捣棒无法从柱角部位振捣，导致柱角部位出现蜂窝麻面。
二）解决方案
1、蜂窝解决方法
在出现蜂窝的部位将松散砼所有錾掉，直到砼面变密实为止。然后先刷水泥浆一道，支好模板后用细石砼（加膨胀剂）浇筑并捣实。
2、麻面解决方法
在出现麻面的部位先刷水泥浆一道，然后用高标号水泥砂浆填充并抹平收面。
三）防止措施
为避免和减少此类问题再次发生，现拟调整砼浇筑方案，将柱子单独浇筑一次，同时在浇筑柱子时指派振捣技术过硬的纯熟工人进行振捣，尽量做到一道振捣到位。

中铁十三局集团
合肥晶弘项目部
2023年1月11日
