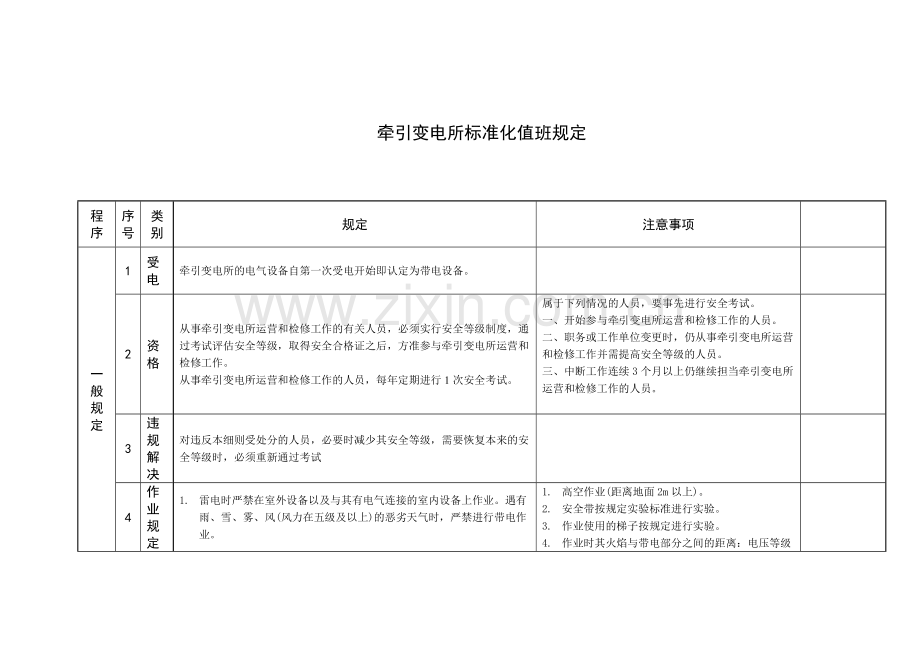

牵引变电所标准化值班规定

程序
序号
类别
规定
注意事项

一般规定
1
受电
牵引变电所的电气设备自第一次受电开始即认定为带电设备。

2
资格
从事牵引变电所运营和检修工作的有关人员，必须实行安全等级制度，通过考试评估安全等级，取得安全合格证之后，方准参与牵引变电所运营和检修工作。
从事牵引变电所运营和检修工作的人员，每年定期进行1次安全考试。
属于下列情况的人员，要事先进行安全考试。
一、开始参与牵引变电所运营和检修工作的人员。
二、职务或工作单位变更时，仍从事牵引变电所运营和检修工作并需提高安全等级的人员。
三、中断工作连续3个月以上仍继续担当牵引变电所运营和检修工作的人员。

3
违规解决
对违反本细则受处分的人员，必要时减少其安全等级，需要恢复本来的安全等级时，必须重新通过考试

4
作业规定
1. 雷电时严禁在室外设备以及与其有电气连接的室内设备上作业。遇有雨、雪、雾、风(风力在五级及以上)的恶劣天气时，严禁进行带电作业。

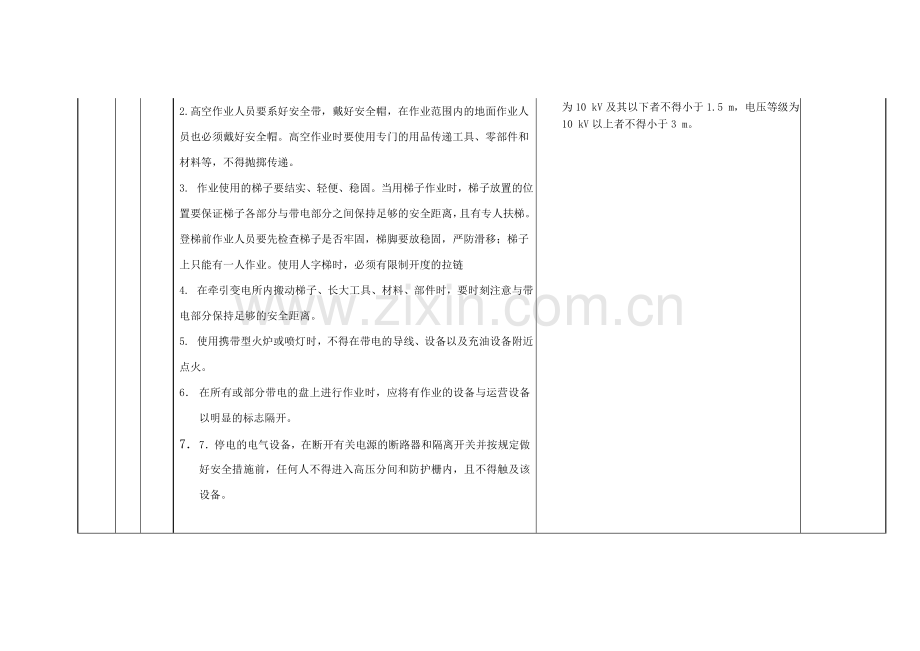

2.高空作业人员要系好安全带，戴好安全帽，在作业范围内的地面作业人员也必须戴好安全帽。高空作业时要使用专门的用品传递工具、零部件和材料等，不得抛掷传递。
3. 作业使用的梯子要结实、轻便、稳固。当用梯子作业时，梯子放置的位置要保证梯子各部分与带电部分之间保持足够的安全距离，且有专人扶梯。登梯前作业人员要先检查梯子是否牢固，梯脚要放稳固，严防滑移；梯子上只能有一人作业。使用人字梯时，必须有限制开度的拉链
4. 在牵引变电所内搬动梯子、长大工具、材料、部件时，要时刻注意与带电部分保持足够的安全距离。
5. 使用携带型火炉或喷灯时，不得在带电的导线、设备以及充油设备附近点火。
6． 在所有或部分带电的盘上进行作业时，应将有作业的设备与运营设备以明显的标志隔开。
7． 7．停电的电气设备，在断开有关电源的断路器和隔离开关并按规定做好安全措施前，任何人不得进入高压分间和防护栅内，且不得触及该设备。

1. 高空作业(距离地面2m以上)。
2. 安全带按规定实验标准进行实验。
3. 作业使用的梯子按规定进行实验。
4. 作业时其火焰与带电部分之间的距离：电压等级为10 kV及其以下者不得小于1.5 m，电压等级为10 kV以上者不得小于3 m。

5
高压接地
1. 牵引变电所发生高压接地故障时，在切断电源之前，任何人与接地点的距离：室内不得小于4m；室外不得小于8m。必须进入上述范围内作业时，作业人员要穿绝缘靴，接触设备外壳和构架时要戴绝缘手套。作业人员进入电容器组围栅内或在电容器上工作时，要将电容器逐个放电并接地后方准作业。

1. 高压是指对地电压为250V以上。

6
消防
1. 牵引变电所要按规定配备消防设施和急救药箱。当电气设备发生火灾时，要立即将该设备的电源切断，然后按规定采用有效措施灭火。在牵引变电所内作业时，严禁用棉纱(或人造纤维织品)、汽油、酒精等易燃物擦拭带电部分，以防起火。

设备运营方式
1
运营规定
1.牵引变电所采用双电源、双回路受电，牵引变压器一主一备，单台运营。复线区段采用上下行并联运营方式。复线越区供电时采用分区所电源侧并联的方式供电，以最大保证牵引供电能力且故障时不扩大影响范围。
2. 远动监控系统应投入运营。运营时各执行端内所有“远动—本地”转换开关置于“远动位”。在远动投入运营期间，凡有遥控对象发生故障，应停止对其遥控操作；修复后，供电调度员应及时恢复遥控功能。

1. 10kV回路发生单相接地时，电压互感器运营时间一般不应超过2小时。
2. 凡设有继电保护装置的电气设备，不得无继电保护运营，必要时通过供电调度的批准，允许在部分继电保护暂时撤出的情况下运营。
3. 主变压器的重瓦斯和差动保护不得同时撤除

2.
设备规定
1. 一、电源线路及主变压器自投装置，应处在投入状态。
二、所有手动隔离开关主刀闸应处在合闸状态。馈线隔离开关的主刀闸与接地刀闸不联动。
三、备用27.5 kV断路器应处在热备状态。检修需要时,应向供电调度要令拉出手车，修后应及时要令将手车推至运营位置。
四、27.5kV母线电压互感器均应投入运营。
五、交流系统两路独立的电源应处在互备状态。直流系统两组电池处在并联状态。

3
并列运营规定
1. 一、接线组别相同。
二、电压比相同。
三、短路电压相同。

1. 对电压比和短路电压不相同的变压器，在任何1台都不会过负荷的情况下可以并联运营。当短路电压不相同的变压器并联运营时，应适当提高短路电压较大的变压器的二次电压，以充足运用变压器容量。

4
变压器立即停止运营标准
一、变压器音响很大且不均匀或有爆裂声。
二、油枕、防爆管或压力释放阀喷油。
三、冷却及油温测量系统正常但油温较平素在相同条件下运营时高出10℃以上或不断上升时。
四、套管严重破损和放电。
五、由于漏油致使油位不断下降或低于下限。
六、油色不正常(隔阂式油枕除外)或油内有碳质等杂物。
七、变压器着火。
八、重瓦斯保护动作。
九、因变压器内部故障引起差动保护动作。

5
当互感器立即停止运营标准
一、高压侧熔断器连续烧断两次。
二、音响很大且不均匀或有爆裂声。
三、有异味或冒烟。
四、喷油或着火。
五、充油式互感器由于漏油使油位不断下降或低于下限，干式互感器开裂。
六、严重的火花放电现象。

值班
1
接班
一、交班人员向接班人员具体介绍设备运营情况及有关事项，接班人员要认真阅读值班日记及有关记录，熟悉上一班的情况，离开值班、值守岗位时间较长的接班人员，还要注意了解离所期间发生的新情况。
二、交接班人员共同巡视设备，检查核对值班日记及有关记录应与实际情况符合，信号装置、安全设施要完好。
三、交接班人员共同检查作业有关的安全设施，核对接地线数量及编号。
四、交接班人员共同检查工具、仪表、备品和安全用品。办理交接班手续时，由交接班人员分别在值班日记上签字，由接班人员向供电调度报告交接班情况。

2
值班规定
1. 牵引变电所值班员、值守人员的安全等级不低于三级；助理值班员的安全等级不低于二级。
2. 当班值班员不得签发工作票和参与检修工作；当班助理值班员可参与检修工作，但必须根据值班员的规定能随时退出检修组。助理值班员在值班期间受当班值班员的领导；当参与检修工作时，听从作业组工作领导人的指挥。
3. 有人值班的牵引变电所要按规定的班制昼夜值班，有人值守的牵引变电所值守人员所内24小时在岗、备守人员随叫随到。
4. 正在解决故障或进行倒闸作业时不得进行交接班。未办完交接班手续时，交班人员不得擅离职守，应继续担当值班、值守工作。
1. 在当值期间要做好下列工作：
一、掌握设备现状，监视设备运营。
二、按规定进行倒闸作业，做好作业地点的安全措施，办理准许及结束作业的手续，并参与有关的验收工作。
三、及时、对的地填写值班日记和有关记录。
四、及时发现和准确、迅速解决故障，并将解决情况报告供电调度及有关部门。
五、保持所内整洁，严禁无关人员进入控制室和设备区。

3
值班钥匙管理
1. 有人值班、有人值守牵引变电所的每个高压分间及室外每台隔离开关的锁均应有两把钥匙，由值班员或值守人员保管1把，交接班时移交下一班；另1把放在控制室内固定的地点。
各高压分间以及各隔离开关的钥匙均不得互相通用。
当有权单独巡视设备的人员或工作票中规定的设备检修人员需要进
入高压分间巡视或检修时，值班员或值守人员可将其保管的高压分间的钥匙交给巡视人员或作业组的工作领导人，巡视结束和每日收工时值班员或值守人员要及时收回钥匙，并将上述过程记入值班日记。
无人值守的牵引变电所的钥匙应由所属工区统一保管。

报表记录管理
1
一般规定

一、填写的笔迹应清楚、端正，不得任意涂改、撕页，并保持整洁。
二、表内各项应按规定填写，署名的地方应记全名。
三、记录的时间应涉及月、日、时、分，表达应用两位阿拉伯数字。年表达用四位阿拉伯数字。
四、各类计量单位均用国际单位制符号。假如标注了单位的按单位计算,在数字后面不能再填单位。
五、各报表除特殊规定外,均只能用蓝、黑色钢笔或圆珠笔填写。并保证一张台帐或报表只能有一种颜色。
六、当各种台帐报表空格填满后乃有内容,请另附纸写出,并规范地粘贴在该页背面。

2
牵引变电所值班日记

一、 值班日记每本31页,每月1∽31日的值班日记填写在一本台帐上。
二、 交接班时间：按交接班完毕的实际时间填写。一般交接班时间定为早上8:30和下午18:00。
三、 由值班员按值班员、助理值班员顺序签字，填写一名值班员和一名助理值班员。
四、 气象：白天、夜间应分别填写，如遇雷雨、大雾、霜冻等恶劣天气应特别注明。(由交班人员填写本班值班时天气)
五、 一般计量：8：00、12：00、16：00、20：00四个时间抄表。各计量保存一位小数。
六、 电度计量：每日18：00抄表，读数栏填抄表数，差数栏填入当天18：00读数与前一天18：00读数之差。读数、差数保存位数与表计相同，电度保存二位小数。若局限性二位的加零补足。功率因数保存二位小数。

七、 主变运营记录
1.主变运营小时：主变当月累计运营小时数，单位为“小时”。
2.停运因素:填以下因素:“设备故障、地方失压、跳闸、热备用、设备检修“等。
八、 电容运营记录
运营小时:同主变运营小时之规定。
九、 负荷记录
1.时间:××时××分
2.供电臂:如燕沙臂、机务、站场
3.电流保存一位小数，其它的不保存小数。
十、 重要记事
1.交接班记录：交班值班员检查本班运营及记录等情况后宣读“可以交班“，接班值班员接班完毕后，填“运营正常，批准接班”，若某项有缺陷，可记“除××××外，其它正常，可以接班“。
2.巡视记录要点（涉及熄灯巡视）：涉及巡视时间、设备状况，如“××分巡视设备正常“或“××时××分巡视发现×××××，其它正常”，班中巡视规定为8：00、12：00、16：00、20：00。
3.更换值班人员记录：涉及更换的时间及人员姓名，如“××时××分，×××（姓名）退出值班，×××（姓名）加入值班“。
4.事故、故障、缺陷要点：涉及发生时间、故障设备或误操作人员及故障简朴情况。
5.检修记事：如：二次线路更改规格型号与原图纸不相同的二次设备,继电保护整定值更换等；应在本栏中填入检修或更换、安装、拆除工作的开始时间以及结束时间、设备名称、设备编号、更换部分或运营编号。修后状态:优良、合格、不合格
6.发生设备事故或误操作的简要情况,如发生的时间、设备名称、责任者、因素等。
7.命令指示：与生产直接有关的命令及告知时间。发令人及重要内容。
如：“××时××分电调传达，101开关可以投入使用“。
8.其它：与生产有关的内容，涉及时间、人员及内容。
如“××时××分供电局×××更换1号B电度表，底度×ד。
十一、 牵引变电所小时负荷记录
本记录读数、差数小数位数与电度表一致，若小数位前的数字太长，则除8：00、23：00的数字必须填全外，其后的数字小数位前留一位数即可。小时电量、日用量、最大小时功率、平均小时功率均保存一位小数。负荷率以百分率表达，保存一位小数，如56.3%
每日小时负荷抄表时间为8：00∽23：00共计16次
日用量=(当天18点电度数-前日18点电度数) ×变比，瞬时功率不计
最大小时功率=最大差数值×变比

十二、 蓄电池运营日记
1.每日8:00、16:00将所测领示电池的电压如实填入表中。单个电池电压保存两位小数，总电压、总电流保存一位小数。
2.蓄电池组一般规为I组、II组,只有一组的,则编号为I组。
3.蓄电池组电压:单个电池组总电压。
4.运营方式:分为充电、浮充电、放电、停运等四种。
5.蓄电池运营状态:分正常、缺陷、故障三种。6.控母电压、电流保存一位小数。

3
倒闸操作命令记录

一、所有倒闸操作均应填入本记录，远动操作只填日期、命令内容、完毕时间、报告人、供电调度员栏。
二、命令无效时，也要记录，但事实上只给发令时间者可划掉，应涂抹“—“，命令无法完毕时，如送电不成功时不能划掉，而应记下送电不成功。
三、日期：XX月XX日
四、批准时间（完毕时间）：XX时XX分

4
作业命令记录

填写标准见“倒闸操作命令记录“。

5
保护装置动作和断路器自动跳闸记录

一、 ××变电所(亭):填牵引变电所（亭）全名，如：XX牵引变电所（亭）、XXX开闭所（亭）
二、 跳闸时间:以每日与电调核对的时间为标准时间。
三、 断路器运营编号:主变跳闸时在同一栏内填入101、201A、201B或102、202A、202B，电容一起跳闸必须另填一栏。馈线跳闸时，除填运营编号外还在下半栏内填入相应供电臂名称
四、 保护名称:涉及动作的所有保护全名（以打印名称为准）
五、 重合闸：重合成功、重合不成功两种。重合闸未投入的填“重合闸撤除”，重合闸未动作的填“重合闸拒动”（重合闸投入了但保护装置未自动重合），无重合的不填。
本栏只有馈线跳闸时才填，主变及电容跳闸时填“/“。
六、 强送: 强送成功、强送不成功两种。无强送的不填。本栏只有馈线跳闸时才填，主变及电容跳闸时填“/“。
注：强送是指不管故障因素查明与否，凡跳闸后根据供电调度的命令合闸送电。手动合闸指正常停电后的送电。
本栏只有馈线跳闸时才填，主变及电容跳闸时填“/“。
七、 设备状况：在观测后填入“正常（或不正常）“不正常的写明不正常的内容（涉及各设备的油色、触头、气色、机构动作情况均等）
八、 信号显示情况：如音响、闪光、各种信号灯（涉及信号继电器的信号）显示均对的时，方可填写“正常“，有异常时，应逐项填写不正常显示情况，如填“无××、××信号，其余正常”。
九、 所有跳闸数据均保存两位小数。所有数据必须填故测仪上的数据，若故测仪没有打印时才填保护装置上的数据，并且在填电流一栏的左上角打“*“，若两种保护皆没有打印，则只在保护名称一栏内填“无打印”。电容、主变跳闸要填入电流、电压值，若是差动跳闸，则填入主变差动电流值、电压值。
十、 跳闸因素:以电调给的因素为准。若电调未给,则填“电调未给“电调给因素不明的填“不明”；在交班前未查明因素的，用铅笔填“电调未给“在以后电调给了因素的（必须在5天内）再用其它规定的笔填好。
十一、 复送时间:重合成功的不填该栏；换设备投入的填“××时××分投入×××（设备运营编号）“如“××时××分1#B自投成功”，211跳闸后投入了212时填“××时××分送212“
十二、 合计跳闸次数：断路器跳闸计数器上的计数。
十三、 值班员：填入当班的主值班员全名。

6
设备缺陷记录

一、 ××变电所(亭):填牵引变电所（亭）全名，如：XX牵引变电所（亭）、XXX开闭所（亭）
二、 发现缺陷的日期、消除缺陷日期: ××××年××月××日
三、 所有人员名字填写必须用全名。
四、 有缺陷的设备名称及运营编号:主接线图上的运营编号,没有运营编号的不填。
五、 缺陷内容:填入缺陷产生后发生的现象及缺陷部位。
六、 解决措施：具体采用了哪些措施来消除缺陷，解决后结论。
七、 备注:解决中发现了哪些问题或解决后还存在哪些问题。
八、 本表中一项缺陷只能填写一栏。解决了仍未消除的重填一栏

7
避雷器动作记录

一、 ×××变电所(亭):填牵引变电所（亭）全名，如：XX牵引变电所（亭）、XXX开闭所（亭）
二、 避雷器型号:设备铭牌上的型号
三、 制造厂:设备铭牌上的制造厂全名
四、 运营编号:主接线图上的编号,1F、2F…………
五、 设备编号:铭牌上的出厂编号
六、 每次打雷后,计数器检修后或巡视时,应检查其读数是否变动,未变动的不记录。检修后的读数由实验人员填写实验后的读数，这时差数应记为零，且不累计到动作总次数内。
七、 每年防止性实验后须记下当年终数；每一季度头一月1日巡视再填一次，并在相应日期左上方加“*“

8
设备巡视记录

一、 本记录仅在无人值班的所（亭）使用，由所属工区负责保管和填写。
二、 巡视日期：XXXX年XX月XX日
三、 巡视处所：全名
四、 巡视情况：含巡了哪些设备，设备正常与否，假如有缺陷要写出缺陷现象、部位
五、 缺陷解决情况：含采用的措施、解决结果、解决人

9
设备检修记录

一、 由变配电车间检修的，除在变电所留存在外，变配电车间应在本车间留存一份。
二、 日期：××××年××月××日至××××年××月××日
三、 设备名称及设备编号:上半栏填检修设备全名(若是部分检修则写明具体名称), 其中高压母线、电缆、配电盘、端子箱、避雷器、避雷针、回流线、接线装置、室内外照明、高压开关柜若所有检查就此名称填，只检修部分设备时，须注明其具体名称，如高压室母线、室外电缆、主变控制盘、端子箱、地区开关、1#B风机等。下半栏填设备或设备部件出厂编号，无编号的填“/“。
四、 安装地点及运营编号:上半栏填安装地点(室外+110KV侧(或27.5KV侧；高压室<或电容室、主控室>),下半栏填主接线图中该设备的运营编号，若是设备附件时，也只填设备运营编号。
五、 承修班组：填全名。
六、 修程:周期检测、临修、更新
七、 检修负责人:工作票上工作领导人。检修该项工作的工作票或口头命令中的领导人，工作票结束签字，若一张工作票内涉及几个班组工作，需要各自填写其检修实验结果时，各组负责人分别填写完检修内容及结果后在检修结果栏中签字，工作票领导人在各小组填写并签字后，在该栏中签字。
八、 互检人人:1#是牵引变电所工长,工长不在或是担任工作领导人时，由2#牵引变电所安全员负责验收；若两者均不在时由3#主值班员负责。
九、 修前状态:检修前存在的问题,如隔离开关应填修前尺寸即分、合闸角度，止钉间隙，接地刀闸与带电部分距离，接触电阻；隔离开关、电力电缆根据实验周期还应填写绝缘电阻。
十、 修中措施：
1.工作票号、口头命令号
2.采用的措施(非工作票上的内容)
3.检修项目。周期性检修时，凡按规定项目进行时只填“按××修程规定进行”以及除规定外进行了检修的项目；其它性质的检修，进行了哪项填哪项。
4.防止性实验时可以写防止性实验,非防止性实验的应注明实验因素,如事故后检修实验、安装实验、修后（大修、开盖、临修等）实验等。
十二、修后结语:
检修后有关技术数据及质量评估（质量评估优良、合格、不合格），主变在大修或调分接开关位置后应填明调后档位；高压实验结果一般实验可以填“合格或除××项外其余合格”，但事故后检查性实验还必须记下每项实验结果。
十三、只要是一个工作领导人，不管是否跨天或用几张、几种工作票均可填一张检修记录；若工作领导人更换，工作票未换亦只填一张检修记录；若工作领导人更换了，则须重填一张检修记录。

10
牵引变电所第一种工作票

一、 印刷编号：为了防止私自销毁和更改已使用的工作票，每个供电段可以年度或车间编制印刷工作票的编号。凡是在使用前作废的工作票也必须保存，并在印刷编号下面注明“作废”二字，备查。
二、 ×××变电所(亭):填牵引变电所（亭）全名，如：XX牵引变电所（亭）、XXX开闭所（亭）
三、 工作票号:按工作票种类(1)-月别-序号顺序填写,均用阿拉伯数字。
四、 作业地点及内容:填写运营编号、设备名称、修程、某项缺陷临检。填系统年检时，应在括号内注明年检的各项设备的运营编号。
五、 工作时间：根据供电调度批准时间填写。
作业组成员姓名及安全等级:安全等级及其合计人数全用中文大写填写,如壹、贰、叁、肆、伍、陆、柒、捌、玖、拾……；若作业组人数太多，此栏填不完时，应附页粘贴在工作票上。
六、 非专业人员：未取得牵引变电所安全等级的人员，如厂家、接触网工、电力工、劳务工等。
七、 外单位作业时变电所监护人：是指在例如增建复线等更改、基建施工，由外单位电气化施工队伍作业，或是诸如房屋、土建等施工时，变电所内必须指定专人负责监护的人员。
八、 必须采用的安全措施：
1.断开的断路器和隔离开关：涉及拉出小车的位置是否止滑，隔离开关是否加锁。(按倒闸的顺序填写)
2.安装接地线的位置：按低压侧――高压侧顺序，先A相后B相，先1号系统后2号系统填写。
3.装设防护栅、挂标示牌的位置：按《细则》第四章第七节“标示牌和防护栅”规定条款的规定填写，即：所有的安全措施均由值班人员办理。
4.注意作业地点有电的设备是：指距离作业点1.5∽3米的高压有电设备。距离3m以上的可由工作票签发人根据工作的性质、作业组成员对设备装设的熟悉限度等各种因素是否列为附近的带电设备。例如邻近型号相似的带电设备、运营编号相似的带电设备与停电检修设备距离虽在3m以上，为安全起见最佳列为附近的带电设备。
5.其它安全措施:如切断低压交、直流电源；某些继电保护和自动装置应撤出运营；其它的某些情况下需采用的补充安全措施。
九、 已完毕的安全措施：安全措施完毕后由值班员逐个填写，再与工作领导人共同检查，每检查一项，在方框内打√确认。所有检查无误后,值班员签字。
十、 日期和姓名填全,不能省略填写
十一、 已安装接地号码：接地线按根数的划分，将已安装地线的号码逐个填写。
十二、 无变更工作组成员记录及延长作业时间的填“/”。

11
牵引变电所第三种工作票

一、 印刷编号：为了防止私自销毁和更改已使用的工作票，每个供电段可以年度或车间编制印刷工作票的编号。凡是在使用前作废的工作票也必须保存，并在印刷编号下面注明“作废”二字，备查。
二、 ×××变电所(亭):填牵引变电所（亭）全名，如：XX牵引变电所（亭）、XXX开闭所（亭）
三、 工作票号:按工作票种类(3)-月别-序号顺序填写,均用阿拉伯数字。
四、 作业地点及内容:填写运营编号、设备名称、修程、某项缺陷临检。
五、 工作时间：根据供电调度批准时间填写。
作业组成员姓名及安全等级:安全等级及其合计人数全用中文大写填写,如壹、贰、叁、肆、伍、陆、柒、捌、玖、拾……
六、 非专业人员：未取得牵引变电所安全等级的人员，如厂家、接触网工、电力工、劳务工等。
七、 外单位作业时变电所监护人：是指在例如增建复线等更改、基建施工，由外单位电气化施工队伍作业，或是诸如房屋、土建等施工时，变电所内必须指定专人负责监护的人员。
八、 必须采用的安全措施：
1.意作业地点有电的设备是：指距离作业点1.5∽3米的高压有电设备，在二次回路作业时是指二次回路带电部分。距离作业地点3m以上的可由工作票签发人根据工作的性质、作业组成员对设备装设的熟悉限度等各种因素是否列为附近的带电设备。例如邻近型号相似的带电设备、运营编号相似的带电设备与停电检修设备距离虽在3m以上，为安全起见最佳列为附近的带电设备。
2.其它安全措施:如切断低压交、直流电源；某些继电保护和自动装置应撤出运营；其它的某些情况下需采用的补充安全措施或需要特别强调注意的内容。
九、 已完毕的安全措施：安全措施完毕后由值班员逐个填写，再与工作领导人共同检查，每检查一项，在方框内打√确认。所有检查无误后,值班员签字。
十、 日期和姓名填全,不能省略填写
十一、 无变更工作组成员记录的填“/”

巡视
单独巡视规定
1
1. 有权单独巡视的人员是：牵引变电所值班（值守）员和工长、安全等级不低于四级的检修人员、技术人员、主管的领导干部。
2. 当1人单独巡视时，严禁移开、越过高压设备的防护栅或进入高压分间。如必须移开高压设备的防护栅或进入高压分间时，要与带电部分保持足够的安全距离，并要有安全等级不低于三级的人员在场监护。
1. 值班员、值守人员巡视时，要事先告知供电调度或助理值班员；其别人巡视时要经值班员、值守人员批准。在巡视时不得进行其他工作。

特殊巡视规定
2
1. 在有雷、雨的情况下必须巡视室外高压设备时，要穿绝缘靴、戴安全帽，并不得靠近避雷针和避雷器。

1. 遇有下列情况，要适当增长巡视次数：
一、设备过负荷，或负荷有显著增长时；
二、设备通过大修更改或长期停用后重新投入系统运营；新安装的设备加入系统运营；
三、遇有雾、雪、大风、雷雨等恶劣天气、事故跳闸和设备运营中有异常和非正常运营时。
四、对新装或大修更改后的变压器投入运营后24小时内，要每隔2小时巡视1次。

正常巡视规定
3
1. 值班、值守人员天天至少巡视4次；每周至少进行1次夜间熄灯巡视；每次断路器跳闸后对有关设备要进行巡视。无人值守牵引变电所的巡视由所属工区负责，巡视周期每周应不少于3次。

1. 牵引变电所天天巡视时间（8：00 12：00 16：00 20：00） 。熄灯巡视的时间:每周一晚上22：00.

倒闸
倒闸权限
1
1. 牵引变电所10kV自用电变压器、额定电压为27.5 kV及以上的设备，其倒闸作业以及撤除或投入自动装置、远动装置和继电保护，除规定的特殊情况外，均必须有供电调度的命令方可操作。

1.牵引变电所额定电压为27.5 kV 以下的设备，其倒闸作业以及撤除或投入自动装置和继电保护，须经牵引变电所工长或当值人员准许方可操作，并将倒闸作业(撤除或投入自动装置、远动装置和继电保护)的时间、内容、因素、准许人的姓名记入值班日记或巡视记录中。对供应非牵引负荷用电设备的倒闸作业，在正常情况下，由供电段提前告知用户，必要时办理停送电手续。

特殊倒闸
2
1. 需供电调度下令进行倒闸作业的断路器和隔离开关，遇有危及人身或设备安全的紧急情况，当值人员可先行断开有关的断路器和隔离开关，再报告供电调度。远动区段遇有危及人身或设备安全的情况时，供电调度员可先行断开有关的断路器和隔离开关，再告知有关部门。
2. 供电调度下达的倒闸和作业命令除遇有危及人身或设备安全的紧急情况外，均必须有命令编号和批准时间；没有命令编号和批准时间的命令无效。
3. 正常情况下，不应操作脱扣杆进行断路器分闸。电动操作的断路器，除操作机构中具有储能装置者外，严禁手动合闸送电。

1.特殊倒闸后要再合闸时必须有供电调度的命令。

本地倒闸

3
一、需供电调度下令倒闸的断路器和隔离开关，倒闸前要由值班员向供电调度提出申请，供电调度员审查后发布倒闸作业命令；值班员受令复诵，供电调度员确认无误后，方准给予命令编号和批准时间；每个倒闸命令，发令人和受令人双方均要填写倒闸操作命令记录。供电调度原则上不能在倒闸期间进行电话催时，但一有电话，值班员必须第一时间先进行接听，以防止或追回误停误送命令。
二、倒闸作业必须由助理值班员操作，值班员监护。值班员在接到倒闸命令后，要立即进行倒闸。手动操作时操作人和监护人均必须穿绝缘靴，戴安全帽，同时操作人还要戴绝缘手套。隔离开关的倒闸操作要迅速准确，半途不得停留和发生冲击。
三、倒闸作业完毕后，值班员立即向供电调度报告，供电调度员及时发布完毕时间，至此倒闸作业结束。
四、倒闸作业按操作卡片进行，没有操作卡片的倒闸作业由值班员编写倒闸表并记入值班日记中，由供电调度下令倒闸的设备，倒闸表要通过供电调度员的审查批准。
，
1. 拆装高压熔断器必须由助理值班员或备守人员操作，值班员或值守人员监护。操作人和监护人均要穿绝缘靴、戴防护眼镜，操作人还要戴绝缘手套。
2. 带电更换低压熔断器时，操作人要戴防护眼镜，站在绝缘垫上，并要使用绝缘夹钳或绝缘手套。
3. 供电调度员对1个牵引变电所1次只能下达1个倒闸作业命令，即1个命令完毕之前，不得发出另1个命令。

远动倒闸

4
一、调度端进行遥控操作时，必须严格监护制度，即：一人监护、一人操作。
二、在调度端进行的远动倒闸操作，供电调度员应提前告知牵引变电所。倒闸时，调度员必须严格按操作卡片执行,并认真确认遥控对象，牵引变电所当值人员监视执行情况并做好操作记录。无人值守牵引变电所，由供电调度员通过遥信、遥视系统监视执行情况是否对的。
三、在对某遥控对象进行遥控操作时，如第一次操作失败，且未发现任何设备缺陷时，允许再操作一次，两次操作失败，应将牵引变电所的遥控对象置为本地位，进行本地操作。有人值守的牵引变电所，准许值守人员单人在主控制室内进行电动本地操作和高压室内分间外进行手动分合操作。无人值守的牵引变电所，供电调度员应采用相关应急措施进行解决。

1. 对馈线停电的远动倒闸操作，牵引变电所可不进行验电和接地

设备运营规定
1
一般项目
1、所有电气设备的外壳均应清洁无油垢，工作接地及保护接地良好，锈蚀面积不得超过总面积的5%。
2、所有充油(气)设备的油位(气压)、油(气)色均要符合规定，油管路畅通，油位计(气压表、密度表)清洁透明。不得漏油(气)。
3、设备、金属构架、杆塔和支撑装置的锈蚀面积，不得超过总面积的5%，钢筋混凝土基础、杆塔、构架应完好，安装牢固，并不得有破损、下沉。设备室和围栅应完好并锁住。
4、紧固件要固定牢固，不得松动，并有防松措施，螺纹部分要涂油。
5、各部法兰应紧固，受力均匀。
6、绝缘件应无脏污、裂纹、破损和放电痕迹，瓷釉剥落面积不得超过300 mm2。
7、各种引线不得松股、断股，连接要牢固，接触良好，张力适当，无过热，相间和对地距离均要符合规定。
8、电气设备带电部分距接地部分及相间的距离要符合规定。
9、设备音响正常，无异味，状态对的，机构箱、端子箱密封良好。
10、各二次控制开关、熔断器位置、状态对的，符合规定。
11、设备各项实验结果正常。

2
主变压器
一、一般规定：
1、各散热器、油枕、瓦斯继电器、防爆管等处阀门应打开。
2、呼吸器油封内有油、硅胶颜色正常。
3、防爆筒玻璃（薄膜）或压力释放阀无破裂、密封良好。
4、瓦斯继电器无气体、无积水、渗油、引线良好、接线盒无积水或积油。
5、温度计表盘无污、雾，金属细管弯曲半径不小于75毫米，温度计指示正常。
6、冷却装置齐全，运营正常。
7、运营中的油浸自冷、风冷式变压器，其上层油温不应超过85℃；风冷式变压器当其上层油温超过65℃时应起动风扇。
二、当变压器过负荷运营时，对有关设备要加强检查：
1、监视仪表，记录过负荷的数值和连续时间。
2、监视变压器音响和油温、油位及冷却装置的运营状况。
3、检查运营的变压器、断路器、隔离开关、母线及引线等有无过热现象。
4、注意保护装置的运营情况。
三、当变压器油温超过规定值时，要检查因素，采用措施减少油温，一般应进行下列工作：
1、检查变压器负荷和温度，并与正常情况下的油温核对。
2、核对油温表。
3、检查变压器冷却装置及通风情况。
四、长期停用和检修后的变压器，在投入运营前除按以上规定检查外，还应检查：
1、分接开关位置应合适且三相一致，有载调压开关位置应符合规定，相位符合规定。
2、散热器、油箱上部残存的空气应排除。
3、按规定实验合格。
4、保护装置应正常。
五、在换油、滤油后，一般情况下应待绝缘油中的气泡消除后方可运营。
六、油枕油位适当，隔阂无破损，集污器内无积水和杂物。

3
SF6
断
路
器
一、一般规定：
1、分合闸指示器应与实际状态相符，分合闸计数器指示应对的。
2、弹簧储能情况正常。
3、操作箱内的加热器的投退符合厂家规定。
二、断路器要逐台记录其自动跳闸次数，当自动跳闸次数达成规定数值时应进行检修。
1、发现断路器拒动时应立即停止运营。
2、断路器跳闸时，发气愤体颜色极不正常、喷气或气压低于下限值时应立即停止使用。
3、断路器每次自动跳闸后，要查明因素，采用措施尽快恢复供电。同时值班人员要对断路器及其回路上连接的有关设备均须进行检查，具体项目和规定如下:
（1）气体压力是否正常；
（2）变压器的外部状态及油位、油温、油色、音响是否正常。
（3）母线及引线是否变形和过热。
（4）避雷器是否动作过。
（5）各种绝缘子、套管等有无破损和放电痕迹。

4
少油断路器
一、一般规定：
1、液压表指示对的，压力符合厂家规定。
2、分合闸指示器应与实际状态相符，分合闸计数器指示应对的。
3、直流接触器触头无严重烧伤、灭弧罩齐全。
二、断路器要逐台记录其自动跳闸次数，当自动跳闸次数达成规定数值时应进行检修。
1、发现断路器拒动时应立即停止运营。
2、断路器跳闸时，发生严重喷油、喷瓦斯或发现油内含碳量很高触头严重烧伤、不对位时应立即停止使用。
3、断路器每次自动跳闸后，要查明因素，采用措施尽快恢复供电。同时值班人员要对断路器及其回路上连接的有关设备均须进行检查，具体项目和规定如下：
（1）是否喷油，油位、油色是否正常，液压操作机构压力是否正常。
（2）变压器的外部状态及油位、油温、油色、音响是否正常。
（3）母线及引线是否变形和过热。
（4）避雷器是否动作过。
（5）各种绝缘子、套管等有无破损和放电痕迹。

5
真空断路器
一、一般规定：
1、断路器手车位置应符合运营方式规定，并与记录相符。
2、分合闸位置指示器与实际情况相符，分合闸计数器指示对的。
3、弹簧储能情况正常。
4、动静触头完整、接触良好，无发热现象、无烧伤痕迹。
5、真空灭弧室应完好。玻璃真空灭弧室内无辉光，铜部件应保持光泽。
6、闭锁杆位置对的，止轮器良好。
7、传动连接杆无损伤，位置对的。
二、断路器要逐台记录其自动跳闸次数，当自动跳闸次数达成规定数值时应进行检修。
1、发现断路器拒动时应立即停止运营。
2、断路器跳闸时，发生真空灭弧室损坏、触头严重烧伤、不对位时应立即停止使用。
3、断路器每次自动跳闸后，要查明因素，采用措施尽快恢复供电。同时值班人员要对断路器及其回路上连接的有关设备均须进行检查，具体项目和规定如下：
（1）分合闸位置指示信号、小车位置是否正常，真空灭弧室外观、传动部件是否有损坏，流互是否有异常。
（2）变压器的外部状态及油位、油温、油色、音响是否正常。
（3）母线及引线是否变形和过热。
（4）避雷器是否动作过。
（5）各种绝缘子、套管等有无破损和放电痕迹。

6
干式变压器、电抗器、抗雷圈、单装互感器
一、一般规定：
1、电流互感器保证二次无开路；
2、电压互感器应保证二次无短路，其高低压熔断器应完好。
二、导线无损伤、线圈无变形。匝间绝缘垫块完好，间隙均匀。
三、通风通道无异物。

7
隔离开关
一般规定
1、闸刀位置对的，分合闸角度或距离符合规定，分、合闸止钉间隙符合规定，触头应无严重烧伤。处在合闸位置时触头接触良好，接地刀打开后与带电部分距离符合规定。
2、三相不同期符合规定。
3、机构操作灵活，主刀与接地刀联锁可靠，分合闸位置限制器作用可靠，辅助接点转换正常，远方信号与开关分、合状态相符。
4、手动操作机构及电动操作机构箱应加锁。
5、电动操作机构分合闸位置指示器应与实际情况相符。

8
电容补偿装置
一、 一般规定：
1、电容器外壳应无膨胀、变形，接缝应无开裂、无渗漏油。
2、熔断器、放电回路及附属设备（涉及放电回路以及串补装置的阻尼电阻、放电间隙等）应完好。
