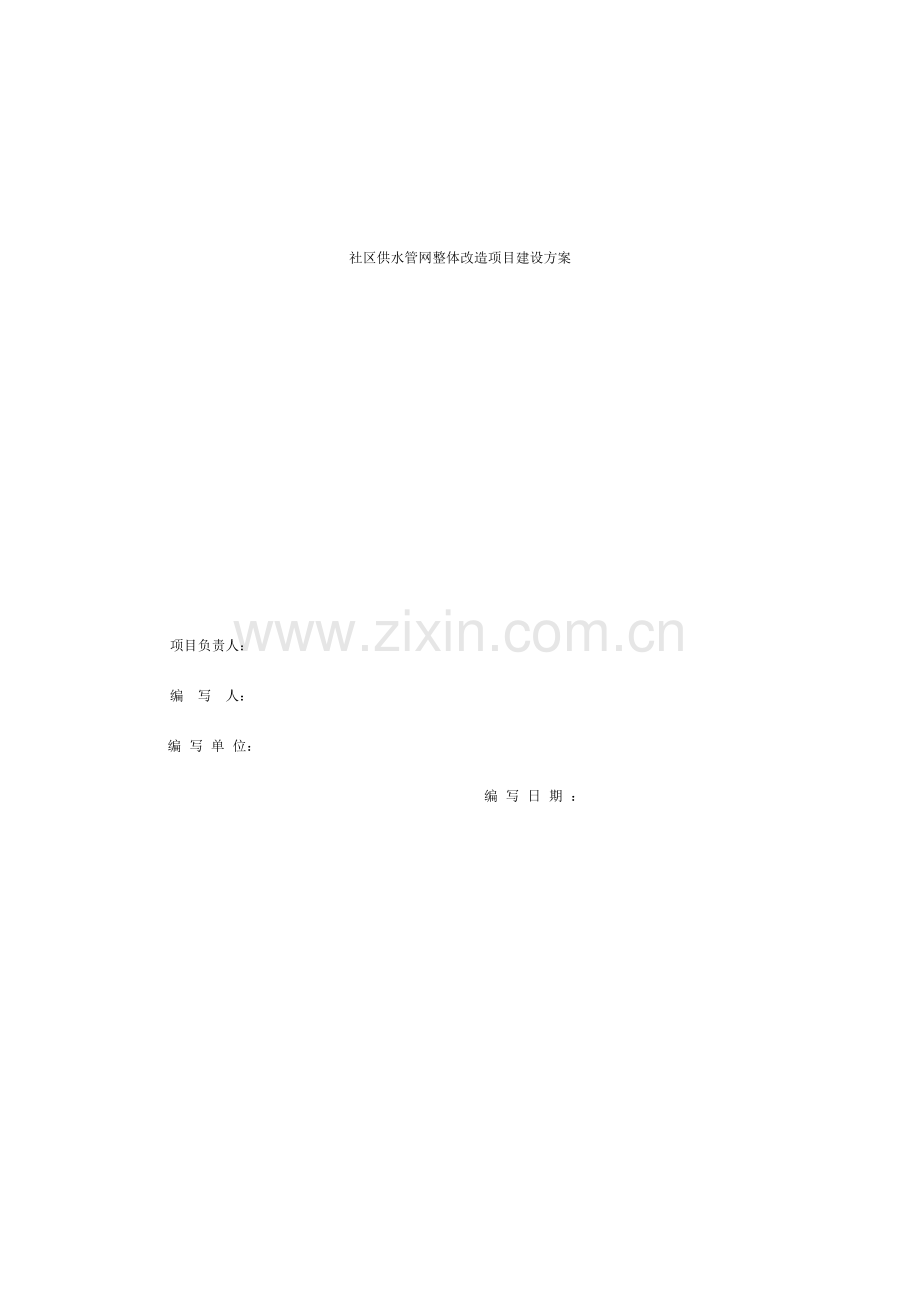

社区供水管网整体改造项目建设方案

项目负责人：
编 写 人：
编写单位：
编写日期：社区供水管网整体改造的实行方案

一、现状概况
1、自备井的水质不符合标准，普遍存在硬度大、细菌总数十倍甚至百倍超过国家饮用水的规定指标，水质综合合格率局限性20％。自备井多为一眼水井，硬度没法调节。部分地区水位降落形成地表沉陷，对城区高层建筑和公共设施已经导致严重威胁。这方面的例子非常多，据《中国供水节水》杂志报道，2023年9月，位于广东省阳春市移民安顿区四巷6幢楼房沉陷倒塌，导致一死一伤、500多人被迫转移安顿的严重后果。
2、楼内井水与自来水出现串水情况，饮用水具有杂质，业主意见大；
3、管网布局没有截止阀，出现漏水情况难以控制，导致业主用水不便。
4、管网布局与社区发展矛盾突出，社区内部各区域之间供水压力不均衡，供水运营整体不经济；
5、供水入户收费存在一系列问题，因水表在户内业主上班或外出，表难抄，效率低、维修不方便。
6、井水生成大量的资源流失与电能浪费，人均耗水与用电单耗高于国家标准，不利于节能环保；

二、改造的必要性和依据
1、与先进的对置供水模式配套，有助于稳压供水，改善水质，提高服务质量，满足国家新颁布实行的《饮用水卫生标准》规定。
2、实现社区管网合理，与社区建设规划相适应；
3、减轻维修压力，解决入户收费问题，减少人工成本，满足用户需求，使供水进入良性发展的轨道；
4、充足运用新材料、新技术，长期有效地解决管网老化、走向混乱的问题，实现漏失达标，节省大量的水电资源。
5、有效的避免或减少水质二次污染，真正让广大居民喝上放心水；
三、社区供水管网整体改造的实行方案
1、给水工程施工测量
1）测量放线：一方面根据建设单位移交的坐标点及高程点，设计施工现场测量简图。
2）将控制坐标点引测至施工现场，做好标记，并加以保护。
3）按照工程特点的规定引测具部控制点。
4）测量管底标高。
2、管道基础：
1）对管道内排水干净后方可进行管道基础的施工。
2）采用PE管，热熔接口。
3）给水管道施工难度：因社区单元门前管道井地方狭小不方便进出与施工，管道接口改装难度大用料费，为方便以后维修必要时加装软连接。

3、PE管连接操作方法 热熔对接的连接界面是平面，其方法是将两相同的连接界面用热板加热到粘流态后，移开热板，再给连接界面施加一定压力，并在此压力状态下冷却固化，形成牢固的连接。其重要工艺过程为调整、加热、切换、合缝加压和冷却。对接时界面上处在粘流态的材料有流动也有扩散，流动太大不利于扩散和缠结，所以要把流动限制一定范围，在有限的流动中实现“熔后焊接”。因此，对接工艺的关键是要在对接过程中调整好温度、时间、压力三参数，要把连接界面材料的性能、应力状况、几何形态以及环境条件等因素一起考虑，才干实现可靠的熔焊。
4、附件安装
1）、阀门安装闸阀、蝶阀安装前应检查填料，其压盖、螺栓需有足够的调解余量，操作机械和转动装置应进行必要的调整，使之动作灵活，指示准确，并按设计规定核对无误，清理干净，不存杂物。闸阀安装应保持水平，大口径密封垫片，需拼接时采用迷宫形式不得采用斜口搭接或平口对接。
2）、法兰
（1）法兰盘密封面及密封垫片，应进行外观检查，不得有影响密封性能的缺陷存在；
（2）法兰盘端面应保持平整，两法兰之间的间隙误差不应大于2mm，不得用强紧螺栓方法消除歪斜；
（3）法兰盘连接要保持同轴，螺栓孔中心偏差不超过孔径的5%，并保证螺栓的自由出入；
（4）螺栓应使用相同的规格，安装方向一致，螺栓应对称紧固，紧固好的螺栓应露出螺母之外2-3扣；
（5）严禁采用先拧紧法兰螺栓，再焊接法兰盘焊口的方法。
5、管道水压实验：
管道改装完毕后，应进行强度和严密性实验。给水管道实验，为了保证给水管道水压实验的安全，需做好以下工作，实验前的准备工作。
1） 检查各个单元门口管道井内部是否尚有人工作，检查阀门、逆流阀、水表是否安装完好，管道井附近是否悬挂警示牌。
2） 排气：根据在管道纵断上，凡是高点均应设排气门，以便灌水时适应排气的规定。两端管堵应有上下两孔，上孔用以排气及试压时安装压力表，下孔则用以进水和排水。排气工作很重要，假如排气不良，既不安全，也不易保证试压效果。必须注意使用的高压泵，其安装位置绝对不可以设在管堵的正前方，以防发生事故。
3） 试压涉及： ①试压的有关规定：管道分段试压的长度，一般不超过1000m，实验压力按设计规定为1.1Mpa。 ②试压：试压段两端后背和管堵头，接口初次受力时，需特别慎重，要有专职人员监视两端管堵及后背的工作状况，此外，还要有一人来回联系，以便发现问题及时停止加压和解决，保证试压安全。试压时应逐步升压，不可一次加压过高，以免发生事故。每次升压后应随即观测检查，在没有发现问题后，再继续升压，逐渐加到所规定的实验压力为止。加压过程中若有接口泄漏，应立即降压修理，并保证安全。

6、PE管焊接和安装工艺环节： 材料准备用于焊制管件的管材的圆度应高于标准值，下料时要留出10-20mm的切削余量。用于管道连接时应将两待焊管材置于平坦的地面，夹紧管材根据所焊制的管件更换基本夹具，选择合适的卡瓦，切削前必须将所焊管段夹紧。
切削切削所焊管段端面的杂质和氧化层，保证两对接端面平整、光洁。
加热保证有足够的熔融料，以备熔融对接时分子互相扩散。
切换从加热结束到熔融对接开始这段时间为切换周期，为保证熔融对接质量，切换周期越短越好。
熔融对接是焊接的关键，熔融对接过程应始终处在熔融压力之下进行。
冷却由于塑料材料导热性差，冷却速度相应缓慢。焊缝材料的收缩、结构的形成过程在长时间内以缓慢的速度进行。因此，焊缝的冷却必须在一定的压力下进行。
热熔对接焊的工作环节及注意事项：
将焊机各部件的电源接通。必须使用220V、50Hz的交流电，电压变化在10％以内，电源应有接地线；同时应保证加热板表面清洁、没有划伤。
熔融对接过程易出现的质量问题及解决办法：
质量问题　
产生因素　
解决办法　
焊道窄且高　
熔融对接压力高、加热时间长、加热温度高　
减少熔融对接压力，缩短加热时间、减少加热板温度　
焊道太低　
熔融对接压力太低、加热时间短、加热温度低　
提高熔融对接压力及加热板温度、
延长加热时间　
焊道两边
不同样高　
①被焊的两管材的加热时间和加热温度不同
②两管材的材质不同样，熔融温度不同，使两管材端面的熔融限度不同样
③两管材对中不好，发生偏移，使
两管材熔融对接前就有误差　
①使加热板两边的温度相同
②选用同一批或同一牌号的材料
③使设备的两个夹具的中心线重合，切削后要使管材对中　
焊道中间
有深沟　
熔融对接时熔料温度太低，切换时间太长　
检查加热板的温度，提高操作速度，尽量减少切换时间。　
接口严重错位　
熔融对接前两管材对中不好，错位严重　
严格控制两管材的偏移量，管材加
热和对接前一定要进行对中检查。　
局部不卷边或外卷内不卷或内卷外不卷　
①管端铣削不平整，两管对齐后局部缝隙过大
②加压加热的时间不够
③加热板表面不平整，导致管材局部没有加热　
①调整设备处在完好状态，管材切
削后局部缝隙应达成规定
②适当延长加压加热的时间，直到
最小的卷边高度达成规定
③调整加热板至平整使加热均匀　
假焊　
①熔融对接压力过大，将两管材之间的熔融料挤走
②加热温度高或加热时间长，导致熔融 料过热分解　
①减少熔融对接压力
②减少加热温度、减小加热时间

7、雨季施工措施

　　1）、调查现场及周边地区的排水出路方式、大雨时滞水时间、面积情况及开工后对现况排水系统的影响等，编制各种进度计划和雨施方案，做好雨期施工各项准备。
2）、雨季施工期间，24h有人值班，保证雨期施工顺利进行，人员安全，设备完好。施工期间，准备足够的宽幅彩条布，作为雨天的履盖用料。
3）、充足运用原有的现况排水沟渠，沟槽切断原有的排水沟或排水管道，如无其它适当排水出路，架设安全可靠的渡槽或渡管，保证现状排水系统畅通。
8、 改造方法
1）、在主管道对井水与自来水管道进行对接
优点：施工时间短，使用材料少。
缺陷：不能有效的治理部分单元管道串水，用水计量差异大。部分单元总水闸阀损坏，业主装修及更换家中总阀时必须关闭社区总水，影响其他单元业主用水。
材料清单：
材料
型号
数量
品牌
价格
备注
PE管
75mm
1根

PE三通
75mm
2个

热熔机

1台

闸阀
75mm
一个

逆流阀
75mm
1个

　　开挖、回填费用：
人工费：
2）、在各个单元门前对井水与自来水管道进行对接
优点：能有效的治理部分单元管道串水，用水计量准确。业主装修及更换家中总阀时关闭单元总水，不会影响其他单元业主用水。
缺陷：施工时间长，使用材料多。
材料清单：
材料
型号
数量
品牌
价格
备注
PE管
75mm
18根

PE三通
75mm
70

热熔机

1

闸阀
75mm
35

逆流阀
75mm
35

人工费：
