AI绘制3D立体风格的小方块.doc

课程
卡通造型
任课教师
杨果
课　型
（教法）
讲解/课件、实践法
课　题
AI绘制3D立体风格的小方块
授课班级

授　课　时　间

教　学
目　的
1．运用几何图形绘制绘制3D立体风格的小方块
2．绘制制作图形高光颜色
教　学
重　点
运用几何图形绘制绘制3D立体风格的小方块
教　学
难　点
与关键
绘制制作图形高光颜色
教学内容及板书纲要：

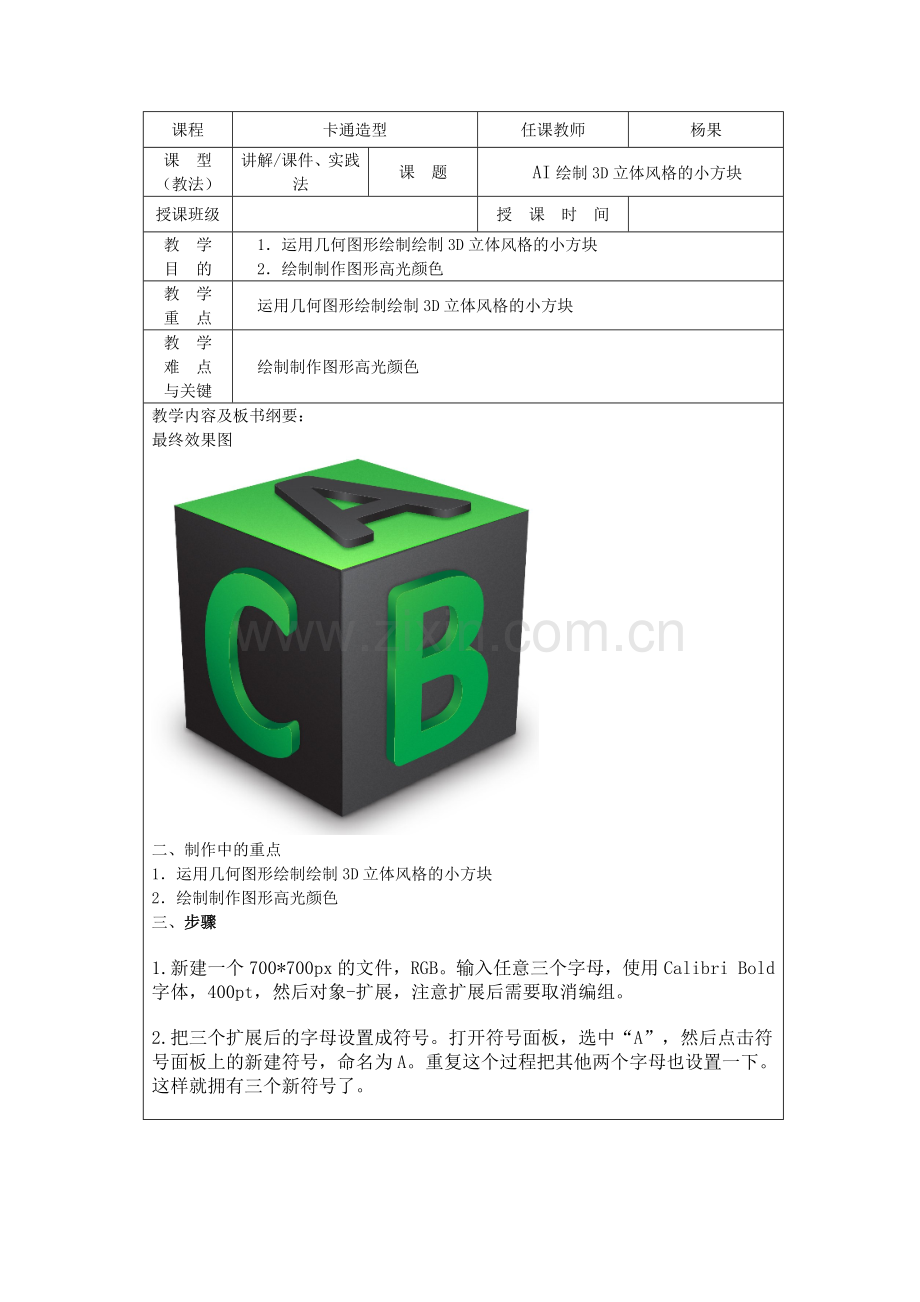

最终效果图

二、制作中的重点
1．运用几何图形绘制绘制3D立体风格的小方块
2．绘制制作图形高光颜色
三、步骤
1.新建一个700*700px的文件，RGB。输入任意三个字母，使用Calibri Bold字体，400pt，然后对象-扩展，注意扩展后需要取消编组。
2.把三个扩展后的字母设置成符号。打开符号面板，选中“A”，然后点击符号面板上的新建符号，命名为A。重复这个过程把其他两个字母也设置一下。这样就拥有三个新符号了。

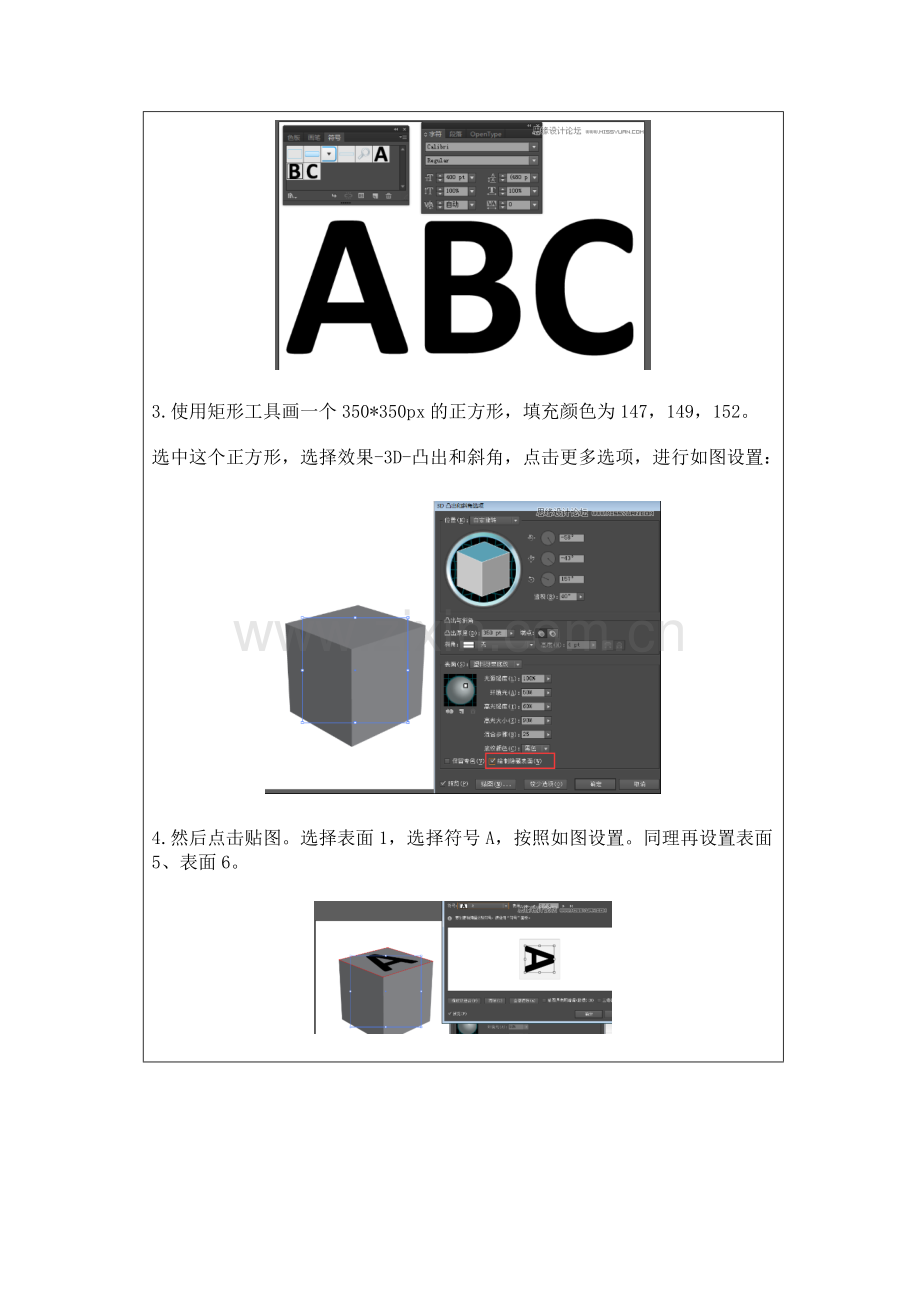

3.使用矩形工具画一个350*350px的正方形，填充颜色为147，149，152。
选中这个正方形，选择效果-3D-凸出和斜角，点击更多选项，进行如图设置：

4.然后点击贴图。选择表面1，选择符号A，按照如图设置。同理再设置表面5、表面6。

5.选中这个方块，执行对象-扩展外观，打开图层面板就会看到自动生成了很多编组。按住Alt键点击图层左边的小箭头，就会展开所有图层。删掉如图显示的几个剪贴路径。

整个群组，按Ctrl+Shift+G四次，取消多余的编组，然后将每个图层重命名，方便以后的查找编辑，最终达到如下效果：

6.选择编辑-首选项-常规，将键盘增量设置为2.5px。复制三个字母，将副本至置于图层底部并设置不可见，之后会用到。然后选择字母A，复制并粘贴到顶部(Ctrl+C-Ctrl+F)，填充为白色，上移10px，然后按照下图所示复制并移动其他两个字母。

7.接下来完善字母浮雕的效果。打开智能参考线，以便寻找锚点。首先是字母A，使用钢笔工具，画三个简单的图形，来连接下图所示的锚点。

选中底部的黑色A和刚才画的三个矩形，进入路径查找器面板，点击联集。

复制顶部白色的A，粘贴到顶部。然后将联集生成的图形和复制的白色A同时选中，点击减去顶层。

这样就得到了一组三个黑色的图形，就是浮雕的侧面。

8.然后重复步骤7来处理字母C、B。

9、接下来给方块儿加点颜色。
选择图层A Side，就是方块的上面。填充颜色57，181，74。调出外观面板(我头一回知道外观面板是这么用的)，给这个图层添加渐变，左色值RGB：141,255,112，右色值RGB：57，181，74，注意右滑块不透明度为0。然后添加一个黑色的颜色填充，不透明度5%，正片叠底，然后添加新效果-艺术效果-胶片颗粒，参数如下。

看着效果挺好，但是如果放大来看，图形边缘有很多锯齿，这是刚才的胶片颗粒的效果造成的，所以需要处理一下。选择A Side图层，复制-粘贴在上方，填充白色，然后选中这两个图层，调出不透明度的面板，点击制作蒙版，就搞定啦。

10.这一步是给顶层添加个边缘高光。将键盘增量改为1px，复制刚才的蒙版，粘贴在上方两次。选择上方的副本上移一下，然后选中这两个副本，选择减去顶层，给剩下的图形填充RGB：141,198,63，图层模式为叠加。

然后使用删除锚点工具去掉下图所示的两个锚点，这一步是为了让高光更自然。

11.接下来是图层B Side。注意右滑块的不透明度是0。同样也要去掉胶片颗粒产生的锯齿。

然后做这个面的高光，这次是向右向下各移动一次。高光条颜色填充为209,211,212，正片叠底。需要删除的锚点如下图。

12.然后是图层C Side。

这次是向左向下各移动一次，色值130,231,232，正片叠底，需要删除的锚点位置如图。

13.现在将步骤6中隐藏的副本A可见，它在图层里的位置应该在所有字母下方，方块各个面的上方。下移1px，填充0,104,56，不透明度50%，正片叠底，然后进行效果-模糊-高斯模糊，半径1.5px，形成投影效果。

14.选择字母A侧面三个图形组成的编组，填充40,40,40。
注意：这里有几个步骤我给删掉了，完整版请参照原文。

新建下图所示的渐变样式并保存到色板里，之后直接调用即可。然后按图示添加渐变。
注意，黄色的0说明这个滑块的不透明度是0。

15.选中顶部的A，填充65,64,66，然后添加一个渐变填充、胶片颗粒，跟之前的步骤类似。

16.将键盘增量改为0.5px，参照之前的步骤，给字母A添加高光条，色值是117,119,122。

17.键盘增量改为1px，开始调整字母B，还是之前被隐藏的那个。移动、填色、不透明度20%、正片叠底、高斯模糊。

侧面填充色值为0,104,56，然后添加渐变，不透明度是70%。

18.接下来是字母B。

19.键盘增量改为0.5px，添加高光。移动方向是向右向下各一次。

20.键盘增量改回1px，做C的投影。

21然后添加侧面的渐变。

22.然后是字母C。

23.键盘增量调回0.5px，这次向左向下各移动一下，添加高光。

24.最后给整个方块添加投影。选择方块的底面图层(我的被不小心删了，就自己补了一个)，填充25,25,25，高斯模糊3.5px。
保持这个图形的选中状态，执行对象-路径-偏移路径，5px，给这个新生成的路径填充35,31,32，将高斯模糊改为20px，这样就终于完成啦。

最终效果图

教学中遇到的主要问题
及解决的方法
由于美术功底不够扎实，所绘制的图形不够漂亮，今后加强图形绘制的练习。
在制作的过程中调制高光的时候，有点失真，多加强练习
作业批改中发现的问题
及教学改进思路
对制作高光中色块的调整不够
作业及作业要求
