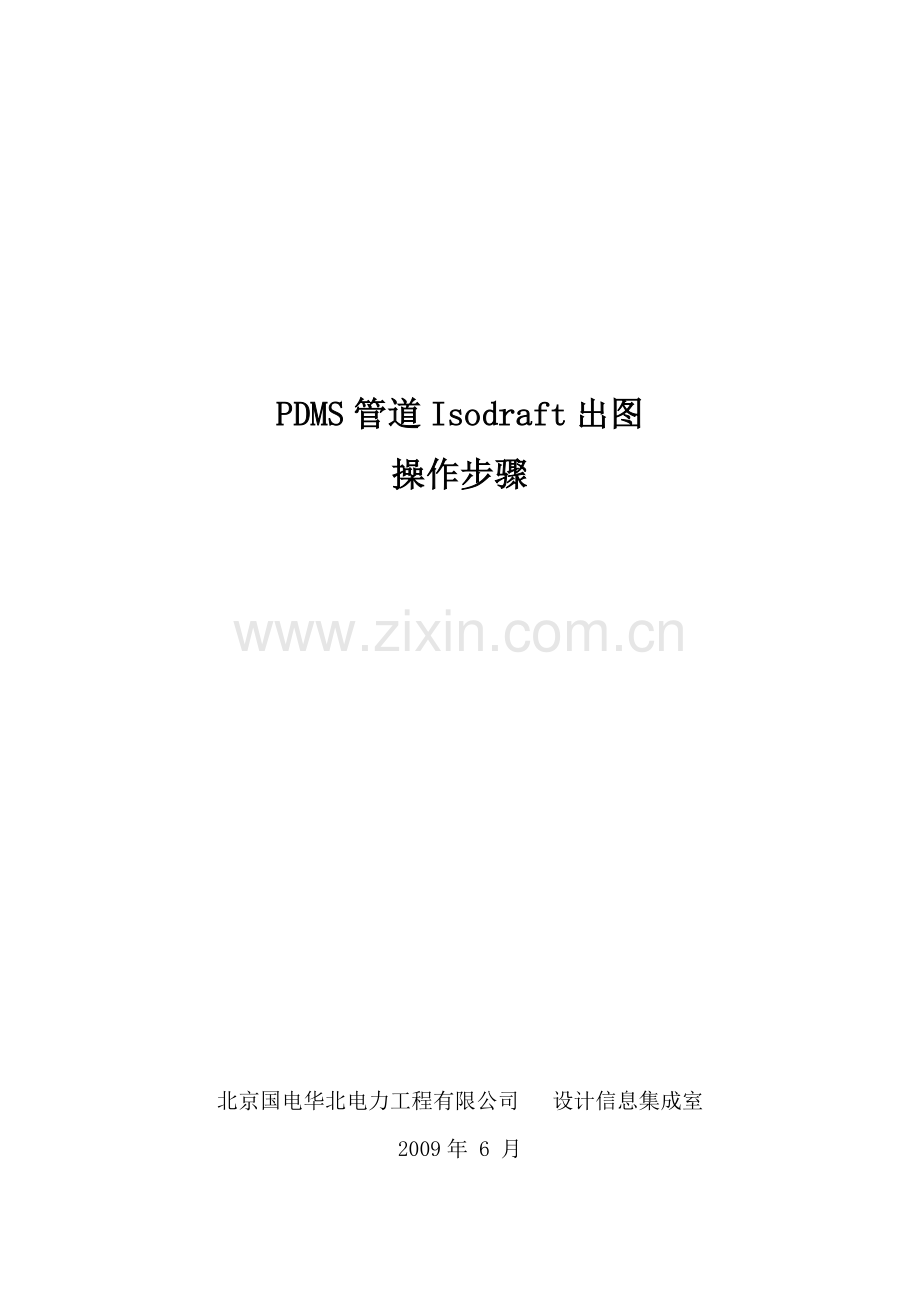

PDMS管道Isodraft出图
操作步骤

北京国电华北电力工程有限公司 设计信息集成室
2009年 6 月

编 写： 马 利 朋

校 核：

审 核：

1. ISO图出图的典型操作步骤（以某工程一段抽汽管道为例）
对于每一段管道在出图之前，首先需要给出图管道设置ISO出图尺寸参考。我们规定尺寸参考基准取主厂房柱，且只取一个，即取距离管道第一个分支头部最近的柱子。
进入管道DESIGN模块，加入全厂柱网及出图管道PIPE 10LBQ10。
选择菜单栏上Tools中的“设置ISO出图尺寸参考”一项。

弹出如下对话框，选择“Set Branch Head”组，点击“Pick Branch”按钮。

然后点击三维模型中要出图的管道模型，则相应的Branch信息被拾取到对话框中，如下图。

选择Pick Head Ref后面下拉菜单中的COLUMN项，然后在三维模型中选择距离Branch Head（管道头部）最近的柱子1/A-6。则柱子信息被拾取。

选择相对于参考物的参考方向，把EAST和NORTH前的复选框勾上。点击Insert按钮。

点击Apply按钮应用参考设置。并点击Dismiss按钮，退出参考尺寸设置对话框。

保存所做的工作。

进入Isodraft模块：
选择 Design→Modules→Isodraft→Macro Files… 进入Isodraft出图模块，如下图：

在Design Explorer中选中要出图的管道PIPE 10LBQ10:

选择Isometrics→Standard…

弹出如下对话框：

选择图框：目前可供选择的图框有四个，分别为：NCPE-A1, NCPE-A2, NCPE-A3, NCPE-A4。我们选择NCPE-A2图框，点击Apply按钮，即可出图。

如果首次使用Isodraft出图，软件会提示以下错误：

这是因为你没有在制定的路径建立相应的存储图纸的文件夹，请在D盘根目录下建立plot文件夹，plot文件夹内建立message文件夹即可。文件存储路径建立完成后，点击Apply按钮即可出图，图纸被保存在D:\plot文件夹下，如下图：

Isodraft会生成两个图纸文件：一个为dxf类型文件（可用CAD打开），一个为plt类型文件（可用…\AVEVA\Pdms11.6.SP4\plot下的plot.exe打开）。同时在Isodraft模块下也会显示所出ISO图的预览，如下图：

由于在Isodraft中直接加图框会导致图框内的签名点失效，因此现阶段我们选择在图纸生成后再单独套图框。
使用DXF2DWG-NCPE1.0工具可实现后期套图框的批处理，关于工具的使用方法可参考该工具压缩包下的《DXF2DWG工具使用文档》。
