ABPLC系统1756模块接线状态说明.doc

1、AI专题
正负极必须正确，否则没有信号。正极对正极，负极对负极。

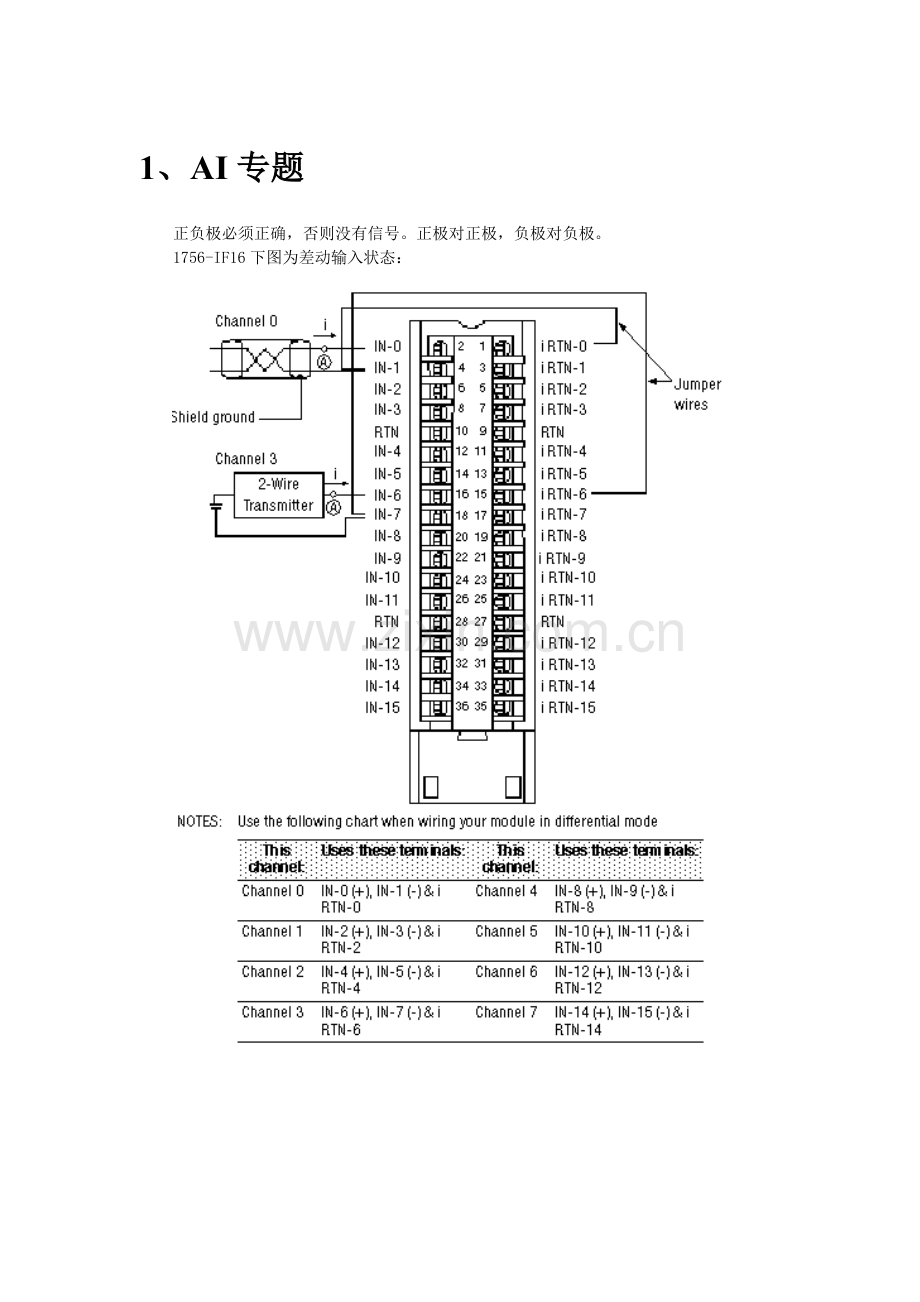

1756-IF16下图为差动输入状态：

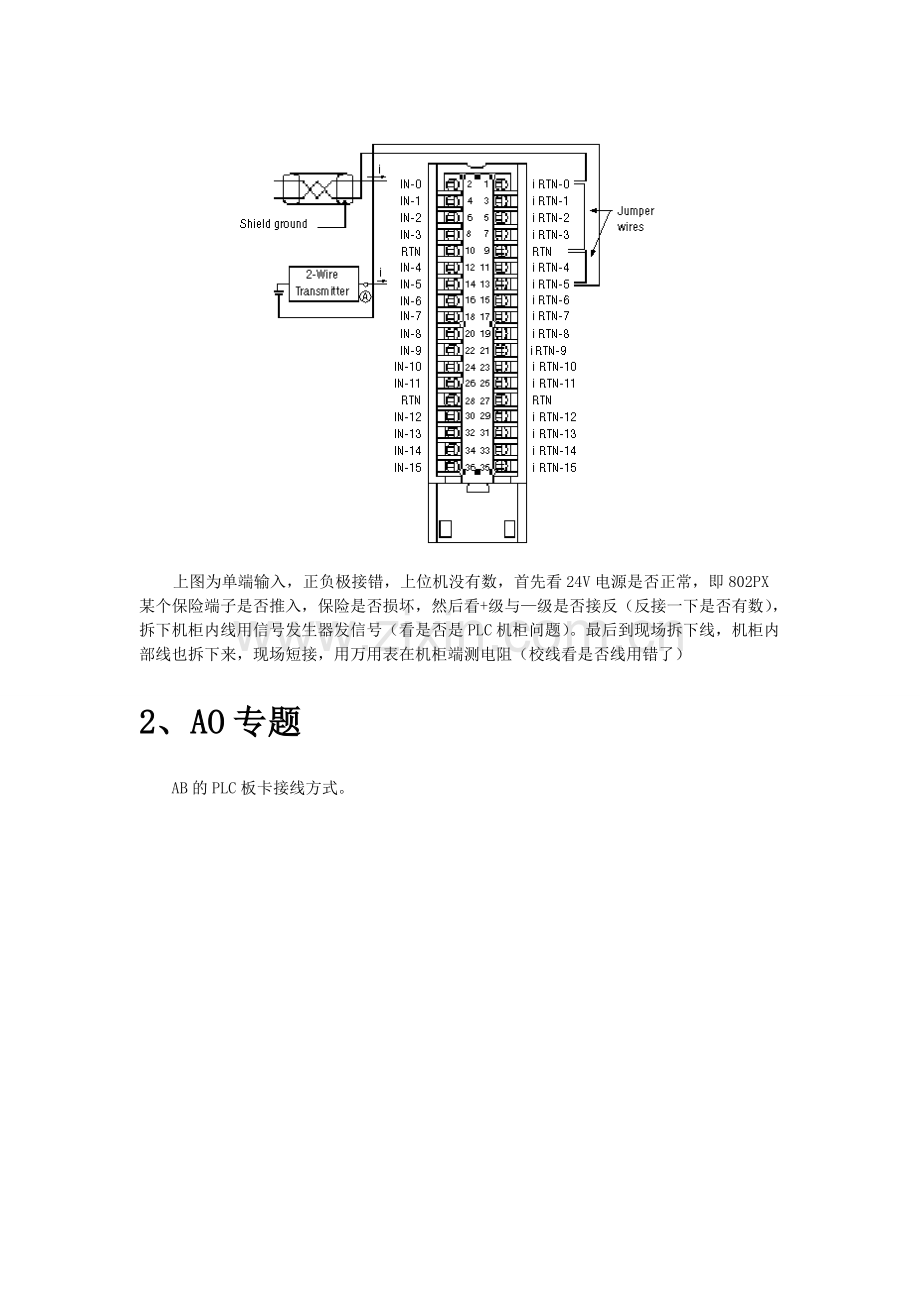

上图为单端输入，正负极接错，上位机没有数，首先看24V电源是否正常，即802PX某个保险端子是否推入，保险是否损坏，然后看+级与—级是否接反（反接一下是否有数），拆下机柜内线用信号发生器发信号（看是否是PLC机柜问题）。最后到现场拆下线，机柜内部线也拆下来，现场短接，用万用表在机柜端测电阻（校线看是否线用错了）
2、AO专题
AB的PLC板卡接线方式。

1756-OF4模拟量输出模块

3、DI专题
1756-IB32模块
1、OK指示灯
指示灯状态
模板状态
描述
绿
正常
正常状态，可以支持多点传送。
绿闪烁
异常
模板通过了内部检测，但没有多点输入。
红
异常
需更换模板
红闪烁
异常
上一次通讯超时
2、I/O指示灯
指示灯状态
模板状态
描述
黄
正常
激活输入
此模块为数字量输入模块，其特性如下图：

看PLC模块显示是否有输入，查看24v电源是否送上。然后用短接线发假信号，查看PX端子排上相应端子的保险端子是否正常。

4、DO专题
24V电源直接进入DO输出板子的公共端，如果DO输出亮灯，但是在输出点没有24v就要量DO板子的公共24v进线是否有电。查看板子上部灯是否亮，亮说明有输出，在一次端子用万用表测电压应该为24V。如果没有，查看PX端子排电源端子是否正常。

1756-OB32

1756-OW16I

1756-OW16I数字量输出模块

左边为24V接入，右侧为输出，如果左侧24V没供电，右侧即使指示灯亮了，也不会有输出。
5、RTD模块
1756-IR6I铂电阻模块

6、计数器模块
1756-HSC高速脉冲记数模块
1756-HSC模块应用下面状态知识LED灯

LED灯显示
LED灯颜色
指示灯意义
处理方法
显示输入（A，B，Z）
不亮
输入端断开
输入信号当前没有被使用
接线断开
如果你需要使用此输入信号，请查线

黄色灯亮
输入信号正常

显示输出（0，1，2，3）
不亮
输出端断开
输出信号当前没有被使用
如果你需要使用此输入信号，请查线

黄色灯亮
输出信号正常

7、第三方通讯模块
1756-MVI56MCM MODBUS通讯模块
1756-MVI56MCM模块指示灯显示模块运行状态如下：

LED灯显示
颜色
状态
指示
P1
绿色
亮
数据正通过配置/调试断口与远程终端传输
不亮
端口中没有数据传输
P2
绿色
亮
数据正通过此断口与MODBUS网络传输
不亮
端口中没有数据传输
P3
绿色
亮
数据正通过此断口与MODBUS网络传输
不亮
端口中没有数据传输
APP
桔色
亮
模块工作正常
不亮
MVI56-MCM模块程序发现了它其中一个MODBUS通讯端口的通讯错误
BP ACT
桔色
亮
此模块正在执行写操作
不亮
此模块正在执行读操作。通常情况下，此LED灯应该快速闪烁
ACT/FLT
红色/绿色
不亮
模块没有被供电或者没有正确插入机架中
绿色
模块运行正常
红色
模块检测到一个错误或者正在被配置。如果红色灯显示超过10秒，则模块中程序可能已经中断。重新插入模块重启模块程序。
BAT
红色
不亮
电池电压正常
亮
电池电压低
8、以太网通讯模块
1756-ENBT 以太网模板
1、NET（网络）状态指示灯
指示灯状态
模板状态
描述
熄灭
断电，无IP地址
模板断电或没有IP地址。
1、 检查槽架的电源，以及模板是否完全插入到槽架的背板中；
2、 确信模板已被配置上。
绿闪烁
无通讯连接
模板获得IP地址，但未获得通讯连接。
绿
CIP连接
模板获得IP地址，至少获得一个通讯连接。
红闪烁
连接超时
对模板的一个或多个连接超时。
红
IP地址重复
模板检测到其IP地址已经在用，分配一个唯一的IP地址给该模板。
2、LINK状态指示灯
指示灯状态
模板状态
描述
熄灭
无数据传输
模板未处于通讯状态
绿
准备
模板准备通讯
绿闪烁

数据传输过程中
模板正在网络上通讯
3、OK状态指示灯
指示灯状态
模板状态
描述
熄灭
断电
模板无24VDC电源。检查槽架的电源，以及模板是否完全插入到槽架的背板中。
绿闪烁
待用
模板没有配制。
绿
工作中
模板正常工作。
红闪烁
次要故障
检测到一个可修复故障，原因可能是模板配制原因造成的。
红
主要故障
检测到一个不可修复故障，模板需重新上电。如果仍未清除故障，更换模板。
红、绿交替闪烁
自检
模板执行上电自检。
