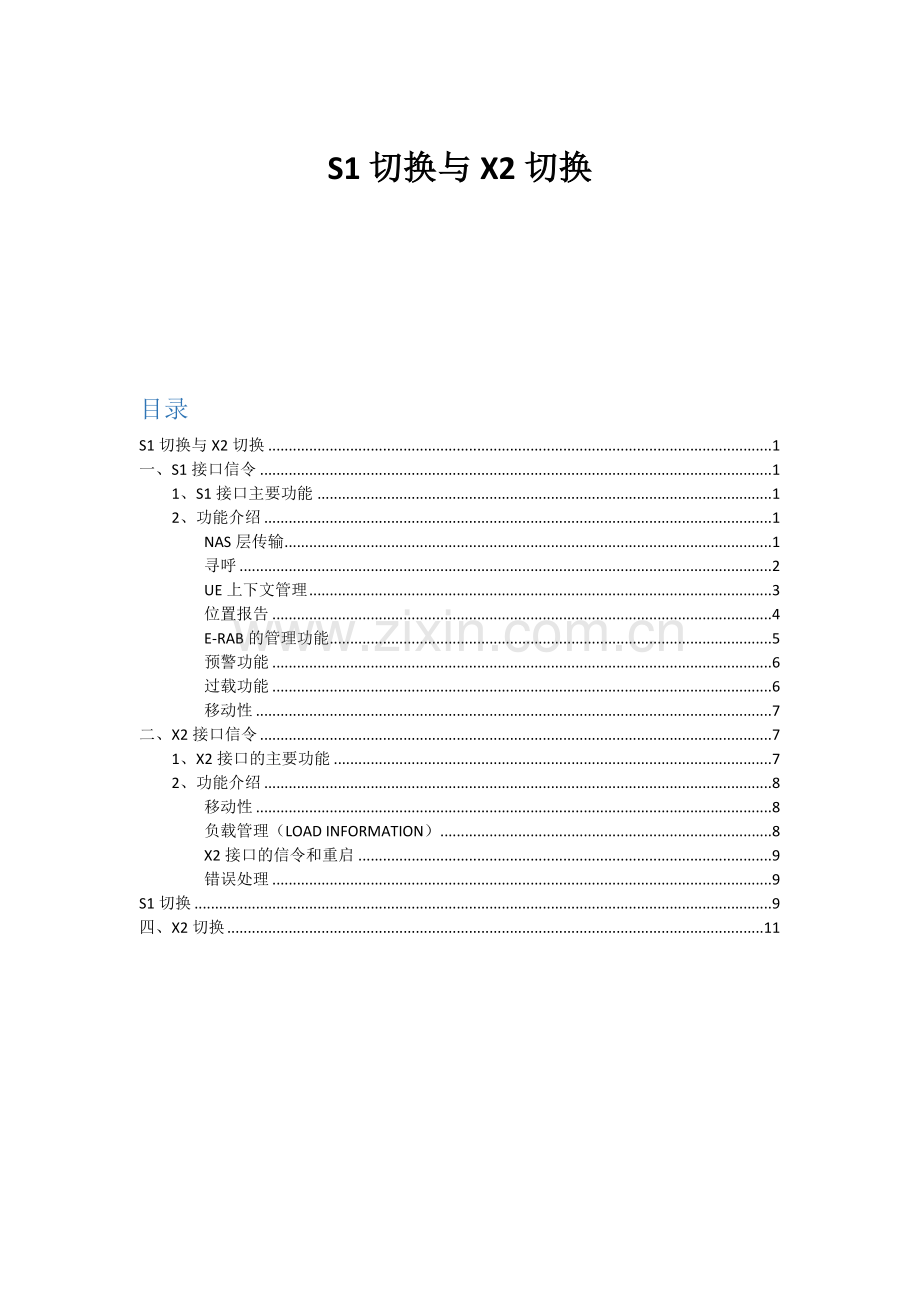

S1切换与X2切换.doc

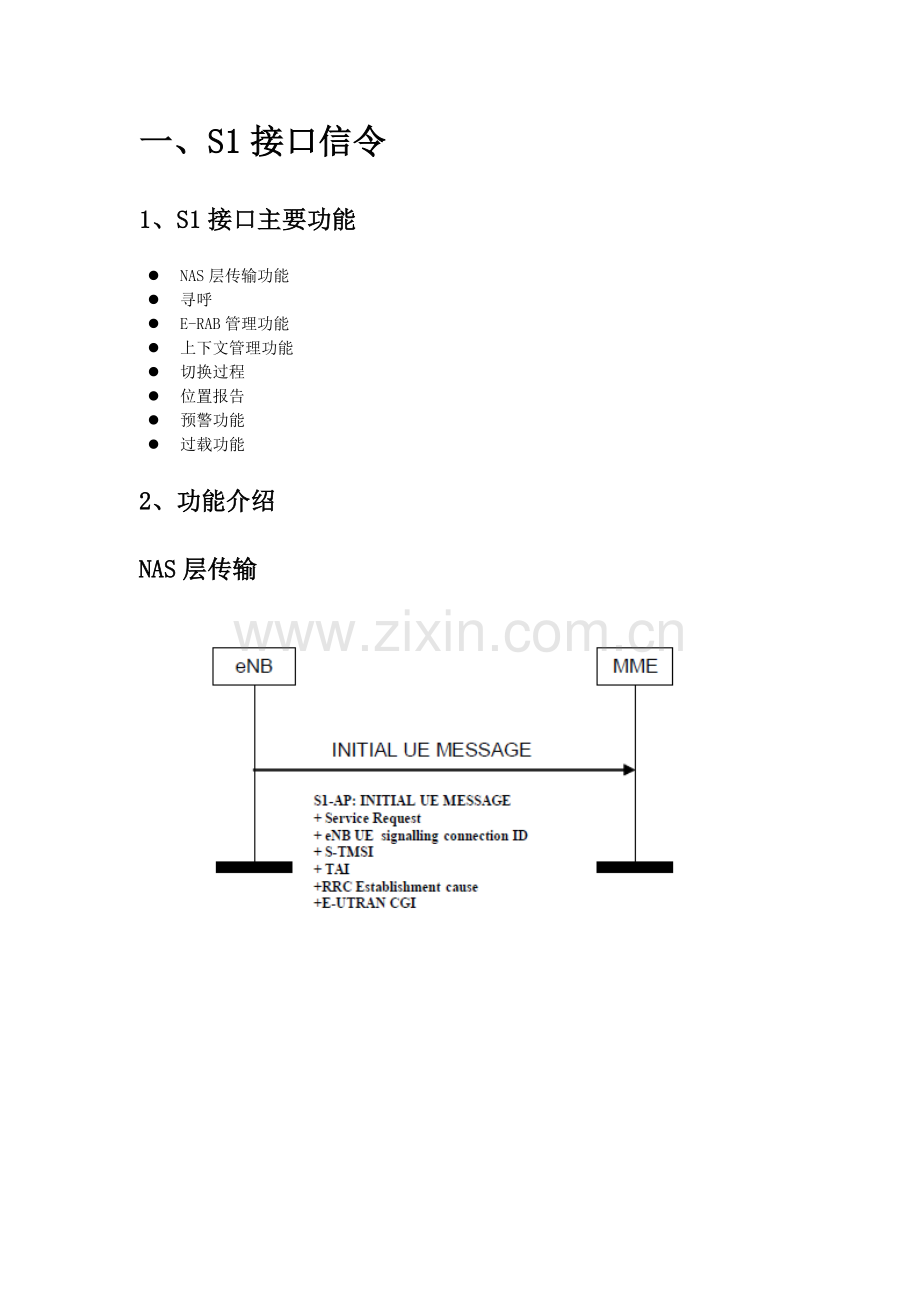

S1切换与X2切换目录S1切换与X2切换1一、S1接口信令11、S1接口主要功能12、功能介绍1NAS层传输1寻呼2UE上下文管理3位置报告4E-RAB的管理功能5预警功能6过载功能6移动性7二、X2接口信令71、X2接口的主要功能72、功能介绍8移动性8负载管理（LOAD INFORMATION）8X2接口的信令和重启9错误处理9S1切换9四、X2切换11一、S1接口信令1、S1接口主要功能l NAS层传输功能l 寻呼l E-RAB管理功能l 上下文管理功能l 切换过程l 位置报告l 预警功能l 过载功能2、功能介绍NAS层传输寻呼 UE上下文管理MME发起的上下文修改过程上下文释放过程位置报告E-RAB的管理功能预警功能过载功能移动性二、X2接口信令1、X2接口的主要功能l 移动性l 负载管理l X2接口的建立和重启l 错误处理2、功能介绍移动性负载管理（LOAD INFORMATION）X2接口的信令和重启错误处理S1切换 Inter-eNB S1 HandOver说明： 1、当eNB收到测量报告，或是因为内部负荷分担等原因，触发了切换判决，进行eNB间小区间通过S1口的切换。 2、源eNB通过S1接口的HANDOVER REQUIRED消息发起切换请求，消息中包含MME UE S1AP ID、源侧分配的eNB UE S1AP ID等信息。 3、The target eNB receives the HANDOVER REQUEST message from the MME and try to admit the handover E-RABs. MME向目标eNB发送HANDOVER REQUEST消息，消息中包括MME分配的MME UE S1AP ID、需要建立的EPS列表以及每个EPS承载对应的核心网侧数据传送的地址等参数。 4、目标eNB分配后目标侧的资源后，进行切换入的承载接纳处理，给MME发送HANDOVER REQUEST ACKNOWLEDGE消息，包含目标侧侧分配的eNB UE S1AP ID，接纳成功的EPS承载对应的eNodeB侧数据传送的地址等参数。 5、原eNB收到HANDOVER COMMAND，获知接纳成功的承载信息以及切换期间业务数据转发的目标侧地址 。 6、源eNB向UE发送RRCConnectionReconfiguration消息，指示UE切换指定的小区. 7、源eNB通过eNB Status Transfer消息，MME通过MME Status Transfer消息 ，将PDCP序号通过MME从源eNB传递到目标eNB。 8、目标eNB收到UE发送的RRCConnectionReconfigurationComplete消息，表明切换成功。 9、目标侧eNB发送HANDOVER NOTIFY消息，通知MME目标侧UE已经成功接入。 10、源侧eNB发送 11、The source eNB receives the UE CONTEXT RELEASE COMMAND message from the MME,begins release resource. 12、MME发送UE CONTEXT RELEASE COMPLETE给eNB，释放原侧资源。 四、X2切换Inter-eNB X2 HandOver说明： 1、当eNB收到测量报告，或是因为内部负荷分担等原因，触发了切换判决，进行eNB间小区间通过X2口的切换。 2、源eNB通过X2接口给目标eNB发送HANDOVER REQUEST消息，包含本eNodeB分配的Old eNB UE X2AP ID，MME分配的MME UE S1AP ID，需要建立的EPS承载列表以及每个EPS承载对应的核心网侧的数据传送的地址。目标ENB收到HANDOVER REQUEST后开始对要切换入的ERABs进行接纳处理。 3、目标eNB向源eNB发送HANDOVER REQUEST ACKNOWLEDGE 消息，包含New eNB UE X2AP ID、Old eNB UE X2AP ID、新建EPS承载对应在D侧上下行数据传送的地址、目标侧分配的专用接入签名等参数。 4、源eNB向UE发送RRC CONNECTION RECONFIGURATION，将分配的专用接入签名配置给UE。 5、源eNB将上下行PDCP的序号通过SN STATUS TRANSFER消息发送给目标eNB。同时，切换期间的业务数据转发开始进行。 6、UE在目标eNB接入，发送RRC CONNECTION RECONFIGURATION COMPLETE消息。表示UE已经切换到了目标侧。 7、目标eNB给MME发送PATH SWITCH REQUEST消息，通知MME切换业务数据的接续路径，从源eNB到目标eNB，消息中包含原侧侧的MME UE S1AP ID、目标侧侧分配的eNB UE S1AP 、EPS承载在目标侧将使用的下行地址。 8、MME返回PATH SWITCH REQUEST ACKNOWLEDGE消息，表明目标侧下行地址接续已经完成，目标eNB保存消息中的MME UE S1AP ID。 9、目标eNB通过X2接口的UE Context Release消息释放掉源eNB的资源。
