建筑暖卫分部工程技术资料编写
一、 工程资料组卷
1. 根据资料类别不同，按表1顺序进行组卷。组卷的具体规定详见《建筑工程资料管理规程》DBJ01-51-2023和公司《施工技术管理规定》。
2. 由甲方分包并由我方进行预留预埋的部位，如通风、喷淋、消防等按规定编写所施工部分的资料，待分包单位进场后，同工程一起进行交接，并填好交接登记表。由专业分包单位组卷。

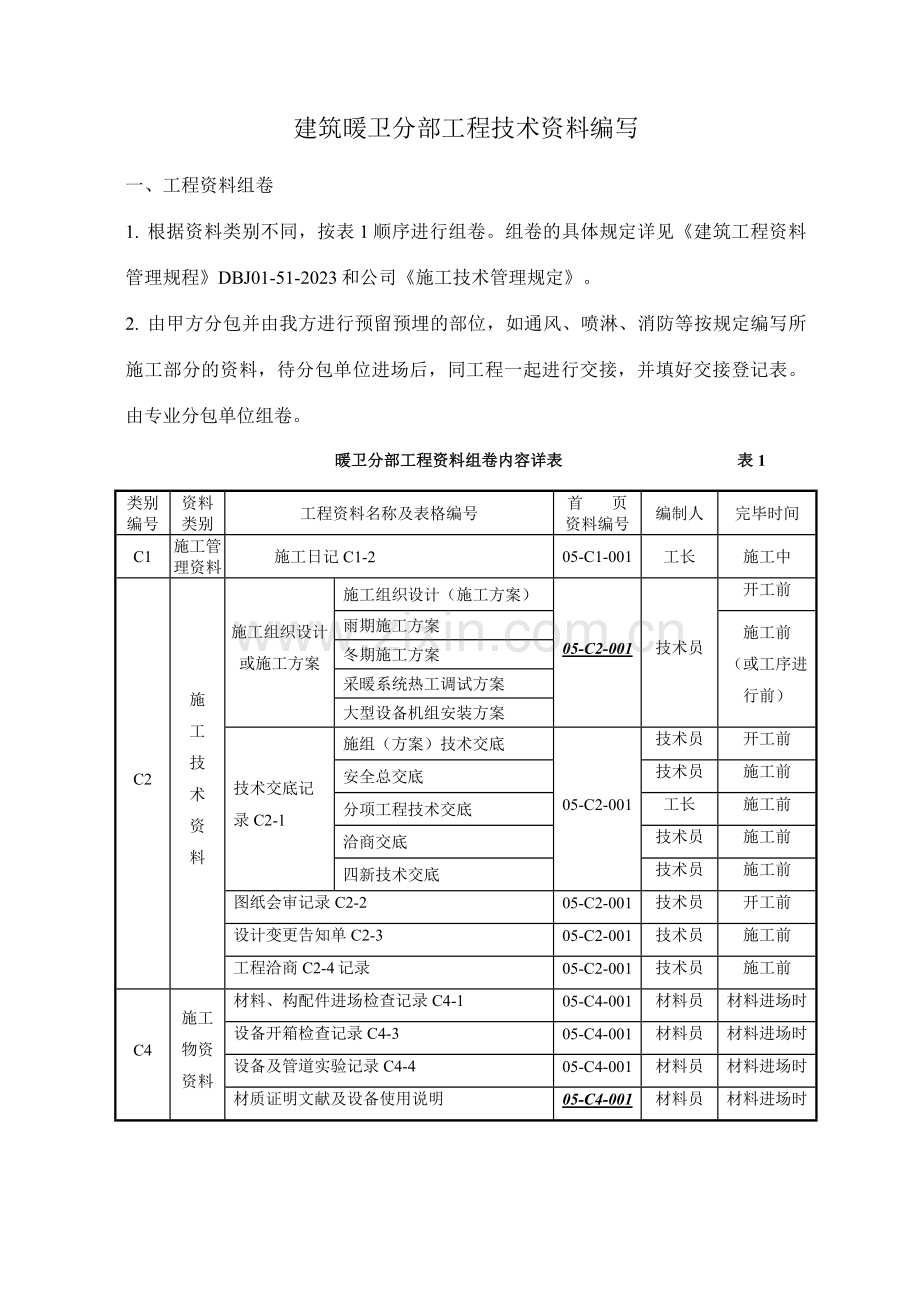

暖卫分部工程资料组卷内容详表 表1
类别编号
资料
类别
工程资料名称及表格编号
首 页
资料编号
编制人
完毕时间
C1
施工管理资料
施工日记C1-2
05-C1-001
工长
施工中
C2
施
工
技
术
资
料
施工组织设计
或施工方案
施工组织设计（施工方案）
05-C2-001
技术员
开工前
雨期施工方案
施工前
（或工序进行前）
冬期施工方案
采暖系统热工调试方案
大型设备机组安装方案
技术交底记录C2-1
施组（方案）技术交底
05-C2-001
技术员
开工前
安全总交底
技术员
施工前
分项工程技术交底
工长
施工前
洽商交底
技术员
施工前
四新技术交底
技术员
施工前
图纸会审记录 C2-2
05-C2-001
技术员
开工前
设计变更告知单C2-3
05-C2-001
技术员
施工前
工程洽商C2-4记录
05-C2-001
技术员
施工前
C4
施工
物资
资料
材料、构配件进场检查记录C4-1
05-C4-001
材料员
材料进场时
设备开箱检查记录C4-3
05-C4-001
材料员
材料进场时
设备及管道实验记录C4-4
05-C4-001
材料员
材料进场时
材质证明文献及设备使用说明
05-C4-001
材料员
材料进场时

类别编号
资料
类别
工程资料名称及表格编号
资料编号
编制人
完毕时间
C5
施
工
记
录
隐检记录C5-1
预留防水（密闭）套管
05-C5-001
工长
压力实验
后隐蔽前
设备、基础预留预埋
05-C5-001
埋地管道安装
05-C5-001
保温（防结露）管道安装
05-C5-001
管井（管沟）内的管道安装
05-C5-001
吊顶内的管道安装
05-C5-001
暗装保温管道保温层的安装
05-C5-001
预检记录C5-2
预留普通套管及预留洞
05-C5-001
工长
本道施工后
下道工序前
明装管道的安装
05-C5-001
水表、消火栓箱、散热器、热表、水泵等设备安装
05-C5-001
明装保温管道保温层的安装
05-C5-001
施工检查记录C5-3
施工过程检查记录
05-C5-001
工长
施工过程中
交接检查记录C5-4
与分包方的交接项目
05-C5-001
工长
施工后
C6
施工
实验
记录
设备单机试运转记录C6-2
05-C6-001
工长
安装后
系统试运转调试记录C6-3
05-C6-001
工长
施工后
灌（满）水实验记录C6-18
05-C6-001
工长
施工后
强度严密性实验记录C6-19
05-C6-001
工长
施工后
通水实验记录C6-20
05-C6-001
工长
施工后
吹（冲）洗（脱脂）实验记录C6-21
05-C6-001
工长
施工后
通球实验记录C6-22
05-C6-001
工长
施工后
补偿器安装记录C6-23
05-C6-001
工长
施工后
消火栓试射记录C6-24
05-C6-001
工长
施工后
C7
施工质量验收
记录
检查批质量验收记录
05-C7-001
质检员
施工后
分项工程质量验收记录
05-C7-001
质检员
施工后
分部（子分部）工程验收记录
05-C7-001
质检员
施工后
B
监理
资料
工程技术文献报审表B2-1（A1监）
05-B2-001
技术员
方案审批后
工程物资进场报验表B2-4（A4监）
05-B2-001
材料员
材料进场后
分项/分部工程施工报验表B2-7（A7监）
05-B2-001
质检员
分项/分部工程施工后
竣工图
技术员
竣工后
二、 工程资料编号及组卷
1. 分部（分项）工程名称及代号详见下表。
建筑给排水及采暖分部（子分部）、分项及其编号的划分 表2
分部工程代号
分部工程名称
子分部
工程代号
子分部
工程名称
分项工程
代号
分项工程名称
05
建
筑
给
水
排
水
及
采
暖
01
室内
给水系统
01
给水管道及配件安装
02
室内消火栓系统安装
03
给水设备安装
04
管道防腐
05
管道绝热
02
室内
排水系统
01
排水管道及配件安装
02
雨水管道及配件安装
03
室内热水
供应系统
01
管道及配件安装
02
辅助设备安装
03
防腐
04
绝热
04
卫生器具安装
01
卫生器具安装
02
卫生器具给水配件安装
03
卫生器具排水管道安装
05
室内
采暖系统
01
管道及配件安装
02
辅助设备及散热器安装
03
金属辐射板安装
04
低温热水地板辐射采暖系统安装
05
系统水压实验及调试
06
防腐
07
绝热
09
建筑中水及游泳池系统
01
建筑中水系统管道及辅助设备安装
02
游泳池水系统安装

2. 编号的组成：
2.1施工资料编号应填入右上角的编号栏。
05
①
C×
②
×××
③
2.2通常情况下，资料编号由7位组成，每部分之间用横线隔开。编号形式如下：

①. 分部工程代号。（通风分部为08）
②. 资料类别编号：根据资料所属类别按表1进行填写。
③. 顺序号：根据相同表格、相同检查项目、准时间先后顺序填写。
2.3其中供热锅炉及辅助设备子分部资料应单独组卷，编号为9位编号。每部分之间用横线隔开，编号形式如下：
05
①
10
②
×××
④
C×
③

①. 分部工程代号。
②. 子分部工程代号。
③. 资料类别编号：根据资料所属类别按C1～C6进行填写。
④. 顺序号：根据相同表格、相同检查项目、准时间先后顺序进行填写。例如：
隐蔽工程检查记录
表C5-1
编号
05-10-C5-001

2.4无统一表格或外部提供的资料，根据资料种类在资料的右上角加盖编号章注明编号。编号章尺寸及形式如下：

重要涉及：
施组（方案）（编号为05－C2－×××）；
质量证明文献及设备使用说明书（编号为05－C4－×××）；
检查批及分项、分部质量验收记录（编号为05－C7－×××）等。
注：检查批质量验收登记表自身编号，编号形式如下：
05
①
××
②
×××
④
××
③

①. 分部工程代号。
②. 子分部工程代号：检查项目所属的子分部代号，详见表2。
③. 分项工程代号：检查项目所属子分部中的分项工程代号，详见表2。
④. 顺序号：根据相同表格、相同检查项目、准时间的先后顺序进行填写。资料按表2排序。

3. 资料顺序号的填写
3.1施工管理资料（C1类），准时间顺序以天为单位从001开始填写编号。
3.2施工技术资料（C2类），根据不同的资料表格，准时间顺序分别从001开始填写编号。施组（方案）编号，准时间顺序从001开始填写编号。
3.3施工物资资料（C4类），根据不同的资料表格，准时间顺序分别从001开始填写编号。质量证明文献及设备使用说明书，准时间顺序从001开始填写编号。
3.4施工记录（C5类），根据不同的资料表格和不同分项，准时间顺序分别从001开始填写编号。
3.5施工实验记录（C6类），根据不同的资料表格，准时间顺序分别从001开始填写编号。
3.6施工质量验收记录（C7类）：资料按表2组卷后，依次从001开始在“编号章”内填写编号。
3.7监理资料（B类），按报验项目的类别及时间的先后分别从001开始填写编号。
三、 资料编写规定
1． 施工管理资料
1.1施工日记（C1-2）
在工程施工过程中，对发生的技术、质量、生产、安全等事务的记载，并应与相应的资料记录相应，当有问题发生时必须有解决问题的记录，规定每日编写，当无重要事情发生时可隔日填写。
内容可打印，也可印制表格手写，施工日记填写需及时、准确、具体。手写时笔迹要工整。
2． 施工技术资料
2.1施组、方案
2.1.1施组（方案）
施工组织设计（施工方案）应在开工前编写完毕，具体编写内容及规定详见公司《施工技术管理规定》。施组（方案）要在结构与装修阶段之间进行中间检查，并填写施工组织设计中间检查记录。
2.1.2季节性方案
工程进入冬（雨）期后仍需继续施工的，应编写季节性施工方案。根据分公司总的方案和工程实际情况，各项目部编写一份季节性施工方案。具体编写内容及规定详见公司《施工技术管理规定》。
2.1.3采暖系统热工调试方案
采暖系统正式运营前应进行热工调试，并编制调试方案。
2.1.4施组（方案）会审
施组（方案）在编写完毕后，应进行各相关部门的会审签认，签认后将会审表附在审批表前申报审批。
2.2技术交底记录（表C2-1）
2.2.1施组（方案）交底
施组（方案）审批后，以会议形式由主管领导对相关人员进行交底，交底内容涉及：施工方法、施工组织部署和各种管理措施等，并做好交底记录。
2.2.2安全交底
工程开工前应编写安全总交底。各分项工程施工前分项交底内应编写安全注意事项。
2.2.3分项交底
每个分项工程施工前应编写技术交底。交底编写的具体内容详见公司《施工技术管理规定》。
重要涉及以下分项：
1． 预留预埋
2． 给、热水管道安装（分钢管、塑料管、复合管等管材分别编写）；
3． 排水管道安装（分铸铁管、U-PVC管等材质分别编写）；
4． 中水管道安装；
5． 消防管道安装（涉及消火栓箱安装）；
6． 喷洒管道安装（涉及喷洒头、报警阀、水流指示器等附件安装）；
7． 采暖管道安装（分钢管、塑料管、复合管等管材分别编写，并涉及散热器、分水器等的设备安装）；
8． 管道保温及防结露安装；
9． 水表、热量表的安装；
10． 水泵安装；
11． 水箱安装；
12． 各种罐类安装。
重要内容：
施工部位、施工准备、作业条件、工艺操作流程、技术规定、质量标准、检查手段、质量与安全保证措施、成品保护、环境保护、设计变更、专业配合以及需要交底的其它事项。
2.2.4洽商交底
技术洽商办理完毕后，应及时对该洽商内容及应注意的问题进行交底。
2.2.5“四新”技术交底
新材料、新产品、新工艺、新技术应用时，应编写技术交底。
2.2.6技术交底的分工详见表3。
　　　　　　　　　　　　　　技术交底的分工 　　　　　　　　　　　　　表3
交底分类
审核人
交底人
接受交底人
施组（方案）交底
经理
主任工、副经理
项目重要管理人员
安全交底
项目技术负责人
工长
班组长
分项交底
项目技术负责人
工长
班组长
洽商交底
项目技术负责人
工长
班组长
四新交底
主任工程师
项目技术负责人
工长
注：1.主任工含副主任工；2.四新交底后工长应再向班组长交底。
2.3洽商、变更记录
内容严谨，不能勾画，签字齐全，施工前办理。
2.3.1重要包含图纸会审记录（表C2-2），设计变更告知单（表C2-3），工程洽商记录（表C2-4）
2.3.2编写注意事项
1. 洽商的编写力求语言简练，表达明确具体，不能涂改。
2. 洽商办理时应注明更改图纸的编号。
3. 洽商办理时，签字人在签字同时应注明签字日期。
4. 具体编写规定详见公司《施工技术管理规定》。
3． 施工物资资料
3.1基本规定
3.1.1工程物资的出厂质量证明文献重要涉及产品合格证、检查报告、实验报告、产品生产许可证和质量保证书等。
3.1.2水泵、风机等设备应有铭牌。
3.1.3同一生产厂家、同一规格、同一型号的产品其质量证明文献备一套。
3.1.4质量证明文献的复印件应与原件内容一致，加盖原件存放单位公章，注明原件存放处，并有经办人签字和时间。
3.1.5凡使用的新材料、新产品，应由具有鉴定资格的单位或部门出具鉴定证书，同时具有产品质量标准和实验规定，使用前应按其质量标准和实验规定进行实验和检查。新材料、新产品还应提供安装、维修、使用和工艺标准等相关技术文献。
3.1.6进口材料和设备等应有商检证明、中文版的质量证明文献、性能检测报告以及中文版的安装、维修、使用、实验规定等技术文献。
3.1.7建设部制定的淘汰产品不得继续使用。
3.2暖卫设备、材料的划分
3.2.1重要设备涉及：散热器、暖风机、辐射板、热水器、卫生器具及配件、整体水箱、水罐、热互换器、风机盘管、锅炉、水泵、鼓（引）风机、软化水罐、除尘器、集分水器等及附属设备。
3.2.2重要材料涉及：管材、管件、法兰、衬垫等原材料及焊接、防腐、保温、隔热（粘结）等附料。
3.3重要暖卫设备、材料需提供的质量证明文献
1. 管材的产品质量证明文献
2. 重要材料、设备等产品质量合格证、检测报告
3. 绝热材料产品质量合格证、检测报告
4. 给水管材卫生检测报告及卫生许可批件（北京市）
5. 成品补偿器预拉伸证明书
6. 卫生洁具环保检测报告
7. 承压设备焊缝无损伤检测报告
8. 水表、热量表等计量设备的计量鉴定证书
9. 重要器具和设备的使用说明书
10. 安全阀、减压阀的调试报告及定压合格证。
3.4材料、构配件进场检查记录（表C4-1）
材料、构配件进场后必须及时约请建设单位、监理单位进行验收，验收合格签认后方可使用。同一天进场的材料可一次性报验。同种产品抽检10％。
3.5设备开箱检查记录（表C4-3）
设备进场后，必须及时约请建设单位、监理单位与供应单位进行开箱检查验收，验收合格签认后方可使用。100％检查。
3.6 设备及管道附件实验记录（表C4－4）
设备及管道附件进场后，应进行现场实验或抽验。涉及：设备、阀门、密闭箱（罐）、成组散热器、其它散热设备、风机盘管。
4． 施工记录
4.1隐检记录（表C5-1）
4.1.1隐蔽检查范围：直埋于地下或结构中，暗敷设于沟槽、管井、不进人吊顶内或有绝热规定的给水、排水、雨水、采暖、消防管道和相关设备，以及有防水规定的套管隐蔽前应进行隐蔽检查。
4.1.2隐蔽检查内容：
1. 管材、管件、阀门、设备的材质与型号、安装位置、标高、坡度；
2. 防水套管的定位尺寸、焊口质量及固定方法；
3. 管道连接做法及质量；
4. 附件使用，支架固定，以及是否已按照设计规定及施工规范规定完毕强度严密性等实验；
5. 有绝热、防腐规定的给水、排水、采暖、消防、喷淋管道和相关设备应检查绝热方式、绝热材料的材质与规格、绝热管道与支吊架之的防结露措施、防腐解决材料及做法；
6. 埋地的采暖、热水管道在保温层、保护层完毕后，所在部位回填之前，应进行隐检，内容涉及：安装位置、标高、坡度；支架做法；保温层、保护层设立；
7. 管道及设备隐蔽前的实验合格情况检查内容。
4.1.3隐蔽检查的时间：
管道、设备在强度严密性实验或灌（满）水实验合格后，隐蔽前应进行隐蔽检查。
4.2预检记录（表C5-2）
4.2.1预检范围：管道预留孔洞、预埋套管（预埋件）、明装管道（涉及进人吊顶内）及设备安装。
4.2.2预检内容：
1. 预留洞的尺寸、位置、标高、数量等。
2. 预埋套管（预埋件）的规格、型式、尺寸、位置、标高、数量等。
3. 明装管道（涉及进人吊顶内）及设备的位置、标高、坡度、材质、防腐、接口方式、支架形式、固定方式等。
4.3施工检查记录（表C5-3）
施工单位自查时填写，如：施组中间检查等。
4.4交接检查记录（表C5-2）
不同施工单位之间工程交接，应进行交接检查。检查内容涉及施工部位的质量情况、遗留问题、工序规定、注意事项、成品保护等。比如：设备基础、设备移交、埋地管实验后地面施工前等。
5． 施工实验记录
5.1设备单机试运转（表C6-2）
系统设备在安装完毕后，应进行设备单机试运转，以检查设备运营状况。
5.2系统试运转调试记录（表C6-3）
采暖系统、水解决系统、通风系统、制冷系统、净化空调系统等安装完毕后，应进行系统试运转调试，以保证各个房间参数达成设计及规范规定。
5.3灌（满）水实验记录（表C6-18）
非承压管道系统和设备，涉及开式水箱、卫生洁具、安装在室内的雨水管道等，在系统和设备安装完毕后，以及暗装、埋地、有绝热层的室内外排水管道进行隐蔽前，应进行灌（满）水实验，以检查管道及接口的严密性。
5.4强度严密性实验记录（表C6-18）
室内外输送各种介质的承压管道、设备在安装完毕后，进行隐蔽前，应进行强度严密性实验，以检查管道及接口的严密性。
5.5通水实验记录（表C6-20）
室内外给水（冷、热）、中水、及游泳池水系统、卫生洁具、地漏及地面清扫口及室内外排水系统应分系统（区、段）进行通水实验，以检查系统管道能否按设计额定流量出水。
5.6吹（冲）洗（脱脂）实验记录（表C6-21）
室内外给水（冷、热）、中水、及游泳池水系统、采暖、空调水、喷淋管道及设计有规定的管道应在使用前作冲洗实验，介质为气体的管道应作吹洗实验，设计有规定期部分管道应进行脱脂解决，以清除管道内的杂物。
5.7通球实验（表C6-22）
室内排水水平干管、主立管应按有关规定进行通球实验，以检查排水管道是否通畅。
5.8补偿器安装记录（表C6-23）
各类补偿器安装时应按规定进行补偿器安装记录，以拟定补偿器前后所设立的固定支架和滑动支架的位置是否合理。
5.9消火栓试射实验（表C6-24）
室内消火栓系统安装完毕后，应按设计及规范规定进行消火栓试射实验，以保证消火栓的保护范围能达成规定。
6． 施工质量验收记录
6.1检查批质量验收记录（表D-1）
某一部位安装完毕后，应及时报监理验收，并填写检查批质量验收记录。同一个分项工程可以由一个或多个检查批组成，检查批可根据施工及质量控制和专业验收需要按楼层、施工段、变形缝等进行划分。
建筑给水、排水及采暖分部工程中分项工程的检查批划分：
1. 具有独立使用功能的部位：人防层、设备层、水箱间、泵房间、机房、地下室卫生间等部分所有系统均按不同分项单独划分检查批。假如土建专业划分了流水段，应按流水段个数划分检查批的个数。
2. 管道层部位：管道层内的系统应按流水段个数划分检查批的个数。
3. 管道井部位：管道井内的管道、设备按不同管井、不同的分区划分，假如同一分区层数超过6层，应按每6层划分一个检查批。
4. 楼内立支管：楼内立支管按不同流水段、不同的分区划分，假如同一分区层数超过6层，应按每6层划分一个检查批。
5. 热力入户：假如热力入户设立热力小室，应对该处入户装置单独划分检查批。
6.2分项工程质量验收记录
某一分项工程施工完毕后，应及时报监理验收，并填写分项工程质量验收登记表及分项/分部工程施工报验表（A7监）。
6.3分部（子分部）工程验收记录
某一分部（子分部）工程施工完毕后，应及时报监理验收，并填写分部（子分部）工程质量验收登记表及分项/分部工程施工报验表（A7监）。

附录一：各种施工资料的应编写的份数及存放处
附录二：各种系统所需进行的实验及其内容
附录一 各种施工资料存放处
类别编号
工程资料名称
表格编写
归档保存单位
施工单位
监理单位
建设单位
城建档案馆
B2
工程技术文献报审表
表B2-1（A1监）
●
●
●

工程物资进场报验表
表B2-4（A4监）
●
●
●

分项/分部工程施工报验表
表B2-7（A7监）
●
●

C1
施工日记
表C1-2
●

C2
施工组装设计及施工方案
施工单位编制
●

技术交底记录
表C2-1
●

图纸会审记录
表C2-2
●
●
●
●
设计变更告知单
表C2-3
●
●
●
●
工程洽商记录
表C2-4
●
●
●
●
C4
材料、构配件进场检查记录
表C4-1
●

材料实验报告（通用）
表C4-2
●

●

设备开箱检查记录
表C4-3
●

设备及管道附件实验记录
表C4-4
●

●

管材产品质量注明文献
供应单位提供
●

●

重要材料、设备等产品质量合格证及检测报告
供应单位提供
●

●

绝热材料产品质量合格证、检测报告
供应单位提供
●

●

给水管道材料卫生检测报告
供应单位提供
●

●

成品补偿器预拉伸证明书
供应单位提供
●

●

卫生洁具环保检测报告
供应单位提供
●

●

锅炉（承压设备）焊缝无损探伤检测报告
供应单位提供
●

●

水表、热量表计量检定证书
供应单位提供
●

●

重要器具和设备安装使用说明书
供应单位提供
●

●

C5
隐蔽工程检查记录
表C5-1
●

●
●
预检记录
表C5-2
●

施工检查记录
表C5-3
●

交接检查记录
表C5-4
●
●

C6
施工实验记录（通用）
表C6-1
●

●

类别编号
工程资料名称
表格编写
归档保存单位
施工单位
监理单位
建设单位
城建档案馆
C6
设备单机试运转记录
C6-2
●

●
●
系统试运转调试记录
C6-3
●

●
●
灌（满）水实验记录
C6-18
●

强度严密性实验记录
C6-19
●

●
●
通水实验记录
C6-20
●

吹（冲）洗（脱脂）实验记录
C6-21
●

通球实验记录
C6-22
●

●

补偿器安装记录
C6-23
●

消火栓试射记录
C6-24
●

●
●
C7
检查批质量验收登记表
执行GB50300和专业施工质量验收规范
●

分项工程质量验收登记表
●

分部（子分部）工程质量验收记录
●
●
●
●
注：
1. 施工资料中监理单位归档保存的资料应在现场及时交于监理单位，并做好记录。
2. 剩余的资料应按施工单位、建设单位与档案馆分别组卷。
3. 资料内容应为打印不得手写、涂改。
附录二：各种系统所需进行的实验及其内容

当设计无具体规定期，各系统及配件的实验应按下列规定进行。
1. 配件及附属设备试压
1.1敞口水箱：满水实验（逐台检查）
规定：满水实验静置24h观测，不渗不漏，箱体不变形为合格。
1.2密闭水箱（罐）：压力实验（逐台检查）
规定：实验压力下10min压力不降，不渗不漏为合格。
注： 实验压力＝1.5P
1.3成组散热器试压：（涉及金属辐射板）（逐组检查）
规定：以工作压力的1.5倍为实验压力，但不得小于0.6Mpa，
2～3min后，压力不降且不渗不漏为合格。
1.4阀门试压：
规定：实验压力在连续时间内保持不变，且壳体填料及阀瓣密闭面无渗漏为合格。
注： 1.阀门强度实验压力为公称压力的1.5倍。
2.阀门严密性实验压力为公称压力的1.1倍。
3.普通阀门应在每批（同牌号、同型号、同规格）数量中抽查10％，且不少于1个。
4.切断性阀门应逐个检查。
5.阀门试压的连续时间应不少于下表时间：
6.一次抽查后如不符合规定需退场，不得重新抽查检查。
公称直径DN（mm）
最短实验连续时间（s）
严密性实验
强度实验
金属密封
非金属密封
≤50
15
15
15
65～200
30
15
60
250～450
60
30
180

2. 给水系统试压规定
2.1金属管及复合管系统：
规定：在实验压力下观测10min，压力降不得大于0.02Mpa，降至工作压力，进行检查，不渗不漏为合格。
2.2塑料管系统：
规定：在实验压力下稳压1h，压力降不得超过0.05Mpa，然后在工作压力的1.15倍的压力状态下稳压2h，压力降不得超过0.03Mpa，同时，检查各接口处不渗不漏为合格。
注：实验压力＝1.5P≥0.6Mpa。
2.3给水通水实验：
规定：同时启动最大数量的配水点，各配水点需所有达成额定流量，水流通畅为合格。
2.4给水冲洗实验：
规定：以系统最大设计流量或不小于1.5m/s的流速进行，直至出水口的水色和透明度与进水侧一致为合格。
注： 1.冲洗前应卸下分支管道上的水嘴、水表及除污器等。
2.打开系统上的所有阀门。
3. 热水系统试压：
3.1金属管及复合管系统：
规定：在实验压力下10min内压力降不大于0.02Mpa，然后降至工作压力，压力应不降，且不渗不漏为合格。
3.2塑料管系统：
规定：在实验压力下稳压1h，压力降不得超过0.05Mpa，然后在工作压力的1.15倍的压力状态下稳压2h，压力降不超过0.03Mpa，连接处不渗漏为合格。
注：实验压力＝P+0.1Mpa≥0.3Mpa.
3.3热水系统通水及冲洗实验同给水系统
4. 排水系统试压规定
4.1排水灌水实验：
规定：满水15min水面下降后，再灌满5min，液面不降，管道及接口无渗漏为合格。
注： 1.暗装、直埋及有隔热层的排水管道需作灌水实验
2.灌水高度不应低于底层卫生器具的上边沿或底层地面高度。
4.2排水通水实验：
规定：按给水系统的1/3配水点同时开放，检查各排水点排水通畅，接口处无渗漏为合格。
4.3排水通球实验：
规定：通球球径不小于排水管道管径的2/3。
注： 1.排水主立管及水平干管均应作通球实验。
2.通球率必须达成100％。
4.4卫生洁具满水实验
规定：满水实验水量必须达成器具溢水口处，观测溢水口是否正常溢水，再进行排放。满水后各连接件不渗不漏，通水实验给排水通畅。
4.5地漏（地面清扫口）通水实验
规定：将地漏（地面清扫口）封堵，在该处的地面注入不低于5mm的水，然后打开地漏（地面清扫口），检查地面无积水，排水通畅，并且地漏（地面清扫口）与地面连接紧密。
4.6雨水灌水实验：
规定：灌水实验连续1h，不渗不漏为合格。
注： 灌水管道必须达成每根立管的顶部雨水斗处。
5. 采暖系统实验规定
5.1金属管及复合管系统：
规定：在实验压力下10min内压力降不大于0.02Mpa，降至工作压力检查，不渗不漏为合格。
注： 实验压力＝1.5P
5.2塑料管系统：
规定：在实验压力下1h内压力降不大于0.05Mpa，然后降至工作压力的1.15倍的压力状态下稳压2h，压力降不大于0.03Mpa，同时各连接处不渗不漏为合格。
注： 实验压力＝P+0.2Mpa≥0.4Mpa。
5.3埋地低温热水盘管试压：
规定：以工作压力的1.5P为实验压力，但不得小于0.6Mpa。稳压1h内压力降不大于0.05Mpa，且不渗不漏为合格。
6. 消防系统试压
规定：实验压力为工作压力加0.4Mpa，但最小不得小于1.4Mpa，其压力保持二小时，无渗漏为合格。
施工组织设计（或方案）会审登记表

工程名称

施工单位

建设单位

设计单位

工程概况：
施组编制人

各部门审核意见
技术：

经营：

质量：

工程：

安全：

环保、计量：

消防保卫：

环卫、节能：

物资设备：

年 月 日
技术交底记录
表C2-1
编 号

工程名称
×××××工程
交底日期
×年×月×日
施工单位
×××××工程有限责任公司
交底地点
×××会议室
交底提纲
施工组织设计（方案）交底
交底人

审核人

接受交底人

交底内容：（记录交底人交底内容）
施工组织设计中间检查记录
工 程
名 称

建筑面积

施工部位

结构型式

施 工
单 位

有关生产方面的检查

有关技术方面的检查

施工
平面图

检查人

　　　　　　　　　　　　　　　　　　　　　　　　　　　　年 　 月 　 日
材料、构配件进场检查记录
表C4-1
编 号
05-C4-001
工程名称
××工程
检查日期
××××年××月××日
序号
名称
型号
规格
进场
数量
生产厂家
检查项目
检查
结果
备注
合格证号
1
镀锌钢管
DN20
4.128吨
×××钢管厂
外观、质量
证明文献
合格

2
镀锌钢管
DN40
3.016吨
×××钢管厂
外观、质量
证明文献
合格

3
槽钢
[10#
1.761吨
×××钢管厂
外观、质量
证明文献
合格

4
角钢
∠30×3
0.659吨
×××钢管厂
外观、质量
证明文献
合格

检查结论：
以上材料、构配件经外观检查合格，管径壁厚均匀。材质、规格、型号及数量经复检均符合设计与规范规定，产品质量证明文献齐全。
签字
栏
建设（监理）单位
施工单位
××××××建筑安装分公司
专业质检员
专业工长
检查员
×××
×××
×××
×××
本表由施工单位填写并保存。
设备开箱检查记录
表C4-3
编　号
08-C4-001
设备名称
排烟机
检查日期
×××年××月××日
规格型号
GYF-4I
总数量
2台
装箱单号
××××
检查数量
2台
检查记录
包装情况
包装完整良好，无损坏，标记明显对的。
随机文献
出厂合格证2份，说明书2份，生产厂家资质证明。
备件与附件
箱体连接用胶条、螺栓、螺母等齐全。
外观情况
外观良好，无损坏锈蚀现象。
测试情况
其他测试数据参见单机试运转实验记录。
检查结果
缺、损附件明细表
序号
名称
规格
单位
数量
备注

结论：

经检查，该排烟机包装和随机文献齐全，外观良好，符合设计、规范规定，统一验收。
签字栏
建设（监理）单位
施工单位
供应单位
××××
××××
××××
本表由施工单位填写并保存。
设备及管道附件实验记录
表C4-4
编　号
05-C4-001
工程名称
××工程
使用部位

设备/管道附件名称
型号
规格
编号
介质
强度实验
严密性
实验（MPa）
实验结果
压力（MPa）
停压时间
消火栓
×××
DN65

水
1.5
15s
1.1
不渗不漏，合格
蝶阀
×××
DN100

水
1.5
15s
1.1
不渗不漏，合格
蝶阀
×××
DN80

水
1.5
15s
1.1
不渗不漏，合格
闸阀
×××
DN20

水
1.5
15s
1.1
不渗不漏，合格
铸铁暖气片
×××
15片

水
1.0
3min

不渗不漏，合格
铸铁暖气片
×××
16片

水
1.0
3min

不渗不漏，合格
铸铁暖气片
×××
17片

水
1.0
3min

不渗不漏，合格
铸铁暖气片
×××
18片

水
1.0
3min

不渗不漏，合格
铸铁暖气片
×××
19片

水
1.0
3min

不渗不漏，合格

施工单位
××建筑有限责任公司
实验
×××
实验日期
×年×月×日
本表由施工单位填写，建设单位、施工单位分别保存一份。
隐蔽工程检查登记表
表C5-1
编 号
05-C5-008
工程名称
××工程
隐检项目
中水立管安装
隐检日期
××××年×月×日
隐检部位
五～十 层 　　 管井内 轴线 \ 标高
隐检依据：施工图图号： 水施-6 ，设计变更/洽商（编号 06-C2-XXX （X年X月X日洽商第X条））及有关国家现行标准等。
重要材料名称及规格/型号： 热镀锌钢管DN40

隐检内容：
1. 管道的坐标、标高均符合设计规定和施工规范规定；
2. 管道采用丝扣连接，配件为镀锌管件；
3. 立管卡每层设立一个，距地1.6m安装；
4. 管道穿楼板处均设立钢套管，底面与楼板装饰面平，上边高
