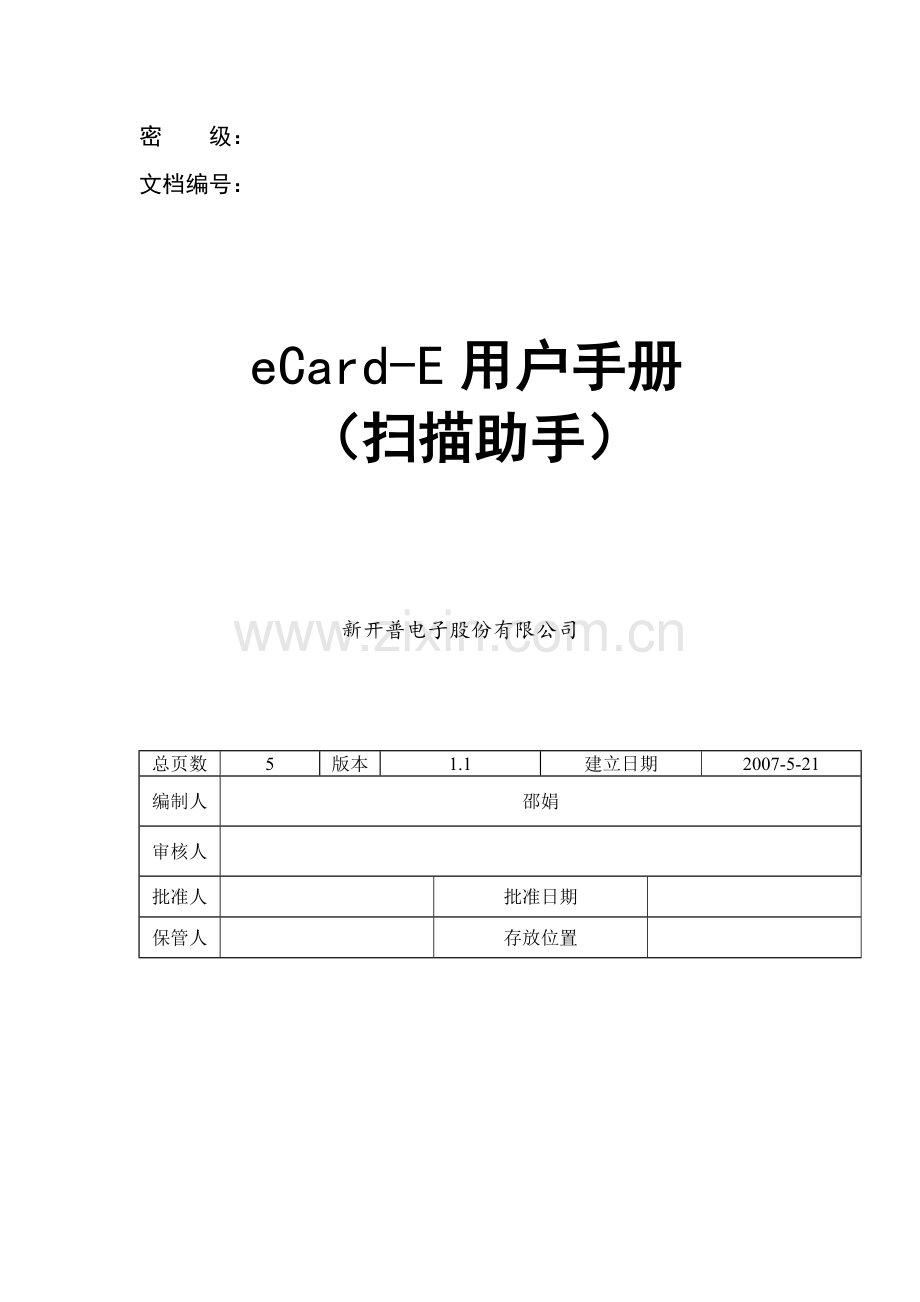

密　　级：
文档编号：

eCard-E用户手册
（扫描助手）

新开普电子股份有限公司

总页数
5
版本
1.1
建立日期
2007-5-21
编制人
邵娟
审核人

批准人

批准日期

保管人

存放位置

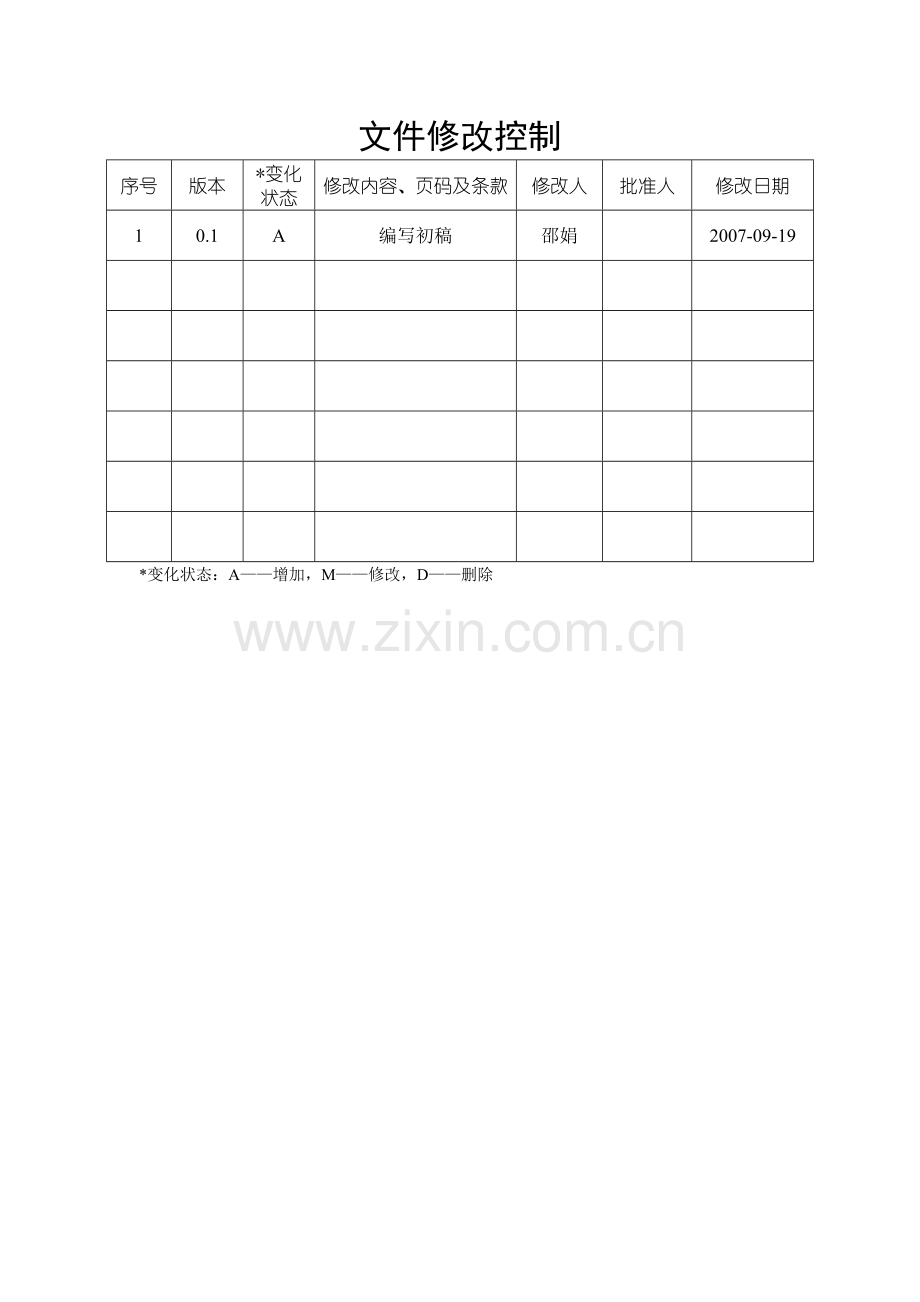

文件修改控制
序号
版本
*变化状态
修改内容、页码及条款
修改人
批准人
修改日期
1
0.1
A
编写初稿
邵娟

2007-09-19

*变化状态：A——增加，M——修改，D——删除

目 录

1简介 4
1.1 目的 4
1.2 适用范围 4
1.3 背景描述 4
1.4 引用文件 4
1.5 术语表 4
2运行环境 5
2.1 服务器环境 5
2.1.1 硬件环境 5
2.1.2 软件环境 5
3 系统功能操作指南 5
3.1 使用扫描助手 5
3.1.1 打开扫描助手 5
3.1.2 启动扫描助手 5
3.1.3 设置选项 6
3.1.4 输出信息 9
3.2.5隐藏界面 9
3.1.6切换用户 9
3.1.7关于 10
3.1.8退出 10
3.1.9语音提示 10
4．技术支持联系方式 11

1简介
1.1 目的
本文档的目的旨在于描述扫描助手系统的操作和使用说明，指导技术人员和客户使用该系统。
1.2 适用范围
本文档的适用范围为eCard-E标准版系统。
1.3 背景描述
根据客户需求和公司开发、应用经验，采取进程外接口服务方式，实现在不进行现第三方系统修改的情况下，原系统与一卡通系统的信息共享。根据用户识别类型，从卡上读出相应的信息进行解码，并采用键盘模拟输入的方式，将解码信息送入系统键盘中，直接送到第三方系统的用户识别码输入区中，完成用户识别信息的输入。
1.4 引用文件
eCard-E(扫描助手部分)用户手册.doc
定制开发用户手册模版.doc
1.5 术语表
术语名称
术语说明
统一身份认证
Unique Identity Authentication（统一身份认证）：使用身份认证服务，为所有用户提供身份认证机制，统一控制用户对应用系统的访问。例如：用户只须在进入门户时进行一次身份认证，即可漫游访问校园网内的各种应用系统和信息资源而无需再次登陆。
系统管理员
对统一身份认证管理平台系统进行管理维护（拥有系统所有权限）
管理员
对系统进行部分管理（由系统管理员添加并分配相应权限，可以分多级）
普通用户
通过统一身份认证管理平台系统进行身份认证
2运行环境
2.1 服务器环境
2.1.1 硬件环境
硬件环境
客户端
读卡器，目前市场上普通PC机,必须和一卡通专网相连
服务器
目前市场上普通PC机,必须和一卡通专网相连
2.1.2 软件环境
软件环境
客户端
WINDOW2000以上操作系统
服务器
WINDOW2000以上操作系统
3 系统功能操作指南
3.1 使用扫描助手
在管理中心->IP信息管理中，添加扫描助手的IP地址。

3.1.1 打开扫描助手
双击桌面扫描助手快捷方式，听到“嘀”一声，弹出扫描助手图标，鼠标可以拖动此图标。
3.1.2 启动扫描助手
右键单击扫描助手图标，弹出设置菜单:

3.1.3 设置选项
程序安装完毕后，必须进行系统参数设置，扫描助手才能正常工作，图为参数设置界面：

这些参数包括：
l 系统启动后自动运行
此选项表明扫描助手是否随着计算机系统的启动而自动启动，一般应使用此选项，以便能让助手随时工作。
l 程序启动后自动开始扫描
此选项表明助手启动成功后，是否立刻开始进行卡扫描，如果不选择此选项，助手只有在使用人员从右键菜单中选中【输出信息】后才开始卡扫描。
l 在识别号后自动追加回车符
为了满足第三系统的某些特殊需求，可以在自动输入的识别号之前插入指定的前置字符串。指定字符串可以在其下方的“增加前置符号”输入框中设定，其有效输入必须为最大长度小于或等于20个字符（数字1-9、字母A-Z或a-z）。
l 服务器连接失败后仍传入程序
在数据库连接出错时，仍然向当前有焦点的程序输出学号等信息。
l 显示客户照片
扫描时显示客户照片信息。
l 扣款软件监控设置
与第三方扣款软件配套使用，第三方扣款程序：一个演示程序
1．联好通讯线，配置好参数设置中的收费终端端口号和地址。
2．单击“test.exe”第三方扣款程序，单击“付总额（a）”，在弹出的【自动扣款金额】的“扣款金额”框中输入扣款金额，单击“扣款”按钮。

3．弹出【自动扣款】界面，放卡，单击“读卡”。

4．在“扣款金额”框中输入扣款金额，确认扣款金额小于卡余额；单击“扣款”。

5、提示“扣款成功”。
l 程序启动后自动监控其它软件
必须在捕获扣费按钮和扣费金额窗口以后才可选，表示扫描助手启动后是否开始监控扣费操作
l 显示客户信息
选中“显示客户信息”复选框，扫描时显示客户信息，不选中则不显示客户信息，还可以调整扫描时显示客户信息的位置。
l 显示医疗身份信息
扫描时显示医疗信息：公费医疗或者自费医疗。
l 射频卡阅读器端口
设置助手使用的卡连接的通讯串口，必须保证端口的正确性。
l 扫描时间间隔
根据系统的使用习惯，可以调整扫描卡的时间周期。此参数会影响卡识别的时间。
l 系统ID
系统编号
l 系统注册码
助手根据我公司授予的注册码，进行客户卡的访问，不正确的注册码，会造成卡不能进行正常的识别。请不要随便改动系统注册码。
l 客户卡识别类型
助手提供了多种卡身份识别类型，如客户卡号、、身份证号、学(工)号、图书条码号、射频卡序列号等。

l 库内身份确认
启动数据库身份验证功能。连接指定服务器上的数据库，直接从数据库验证客户身份。
l 操作员登陆设置
设置登陆时需要的用户名和密码的设置，一般不使用此项。
l 用户卡信息验证
选择验证方式：WebService或者本地库验证或者不使用验证，确保验证信息正确。
l 扇区地址
输入用户卡中0山区和8山区的实际地址，如果是一卡一密的用户卡，就选中“一卡一密”复选框，如果使用射频卡序列号识别，就选中“反转序列号”复选框。
l 信息窗口颜色设置
设置当扫描到校园卡时，信息提示窗口的背景和文字显示颜色。
3.1.4 输出信息
1．选中“输出信息”，嘀一声响，设置成功。
2．放卡，扫描时，可以打开记事本或者word文件，光标放在空白处，扫描时，按照设置输出客户信息。（如果在
3．取消“输出信息”，嘀一声响，设置成功。
4．放卡，扫描时，不会输出客户信息。
姓名
5．刷卡正常状态。
照片
部门信息
读取客户卡识别类型
是否缴费

3.2.5隐藏界面
1．选中“隐藏信息”，嘀一声响，设置成功。
2．扫描助手图标隐藏在桌面右下角的工具栏中，显示如图：。
3．右键单击隐藏的小图标，再选中“隐藏界面”，扫描助手图标又显示出来；

3.1.6切换用户
1．选中“设置选项”――“操作员登陆设置”――“登陆”复选框，激活“切换用户”选项，默认情况下，“切换用户”不可选。
2．选中“切换用户”，“嘀”一声响，弹出窗口，输入用户名和密码，登陆。

3.1.7关于
1．选中“关于”，“嘀”一声响，设置成功；
2．弹出扫描助手描述信息，版本号及公司名称和网址；如图：

3.1.8退出
选中“退出”，“嘀”一声响，关闭扫描助手系统。
3.1.9语音提示
1．查看相关身份类型。

2. 选择相关格式语音文件（Windows Media Player支持的都可以）放到sfSnd文件夹下面，按身份类型起名，如0.avi，1.avi等等。
3. 修改C:\WINDOWS\system32\ScanIC.Ini,如图。

在[COLOR]前添加如图所示一行文字，格式相一致。
4. 刷卡即可听到声音。

4．技术支持联系方式
新开普电子技术有限公司
地址：郑州市高新技术产业开发区迎春街18号
邮编：450001
市场部
电话：[phone]
技术支持部
电话：[phone] 56599812
技术管理部
电话：[phone]
