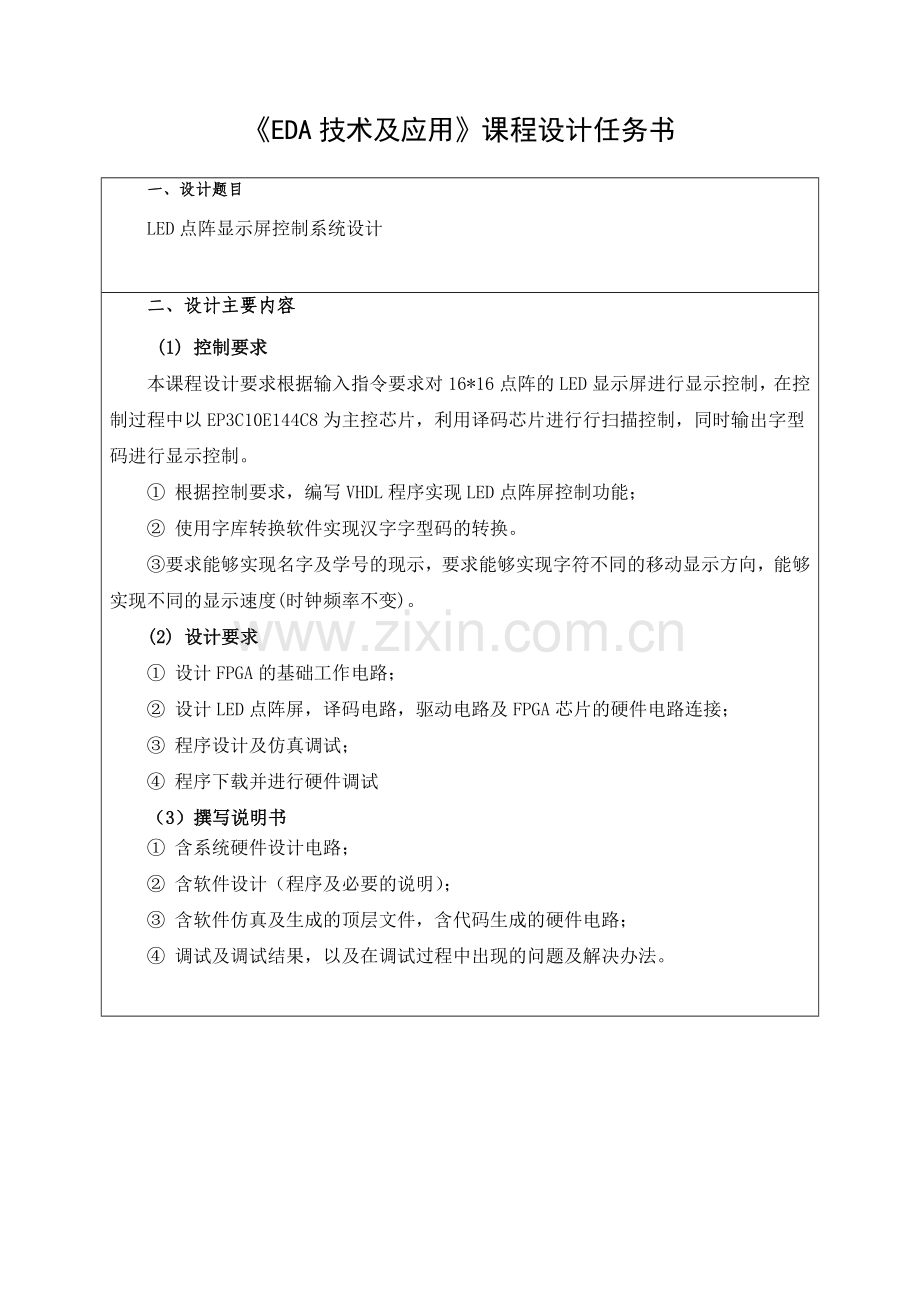

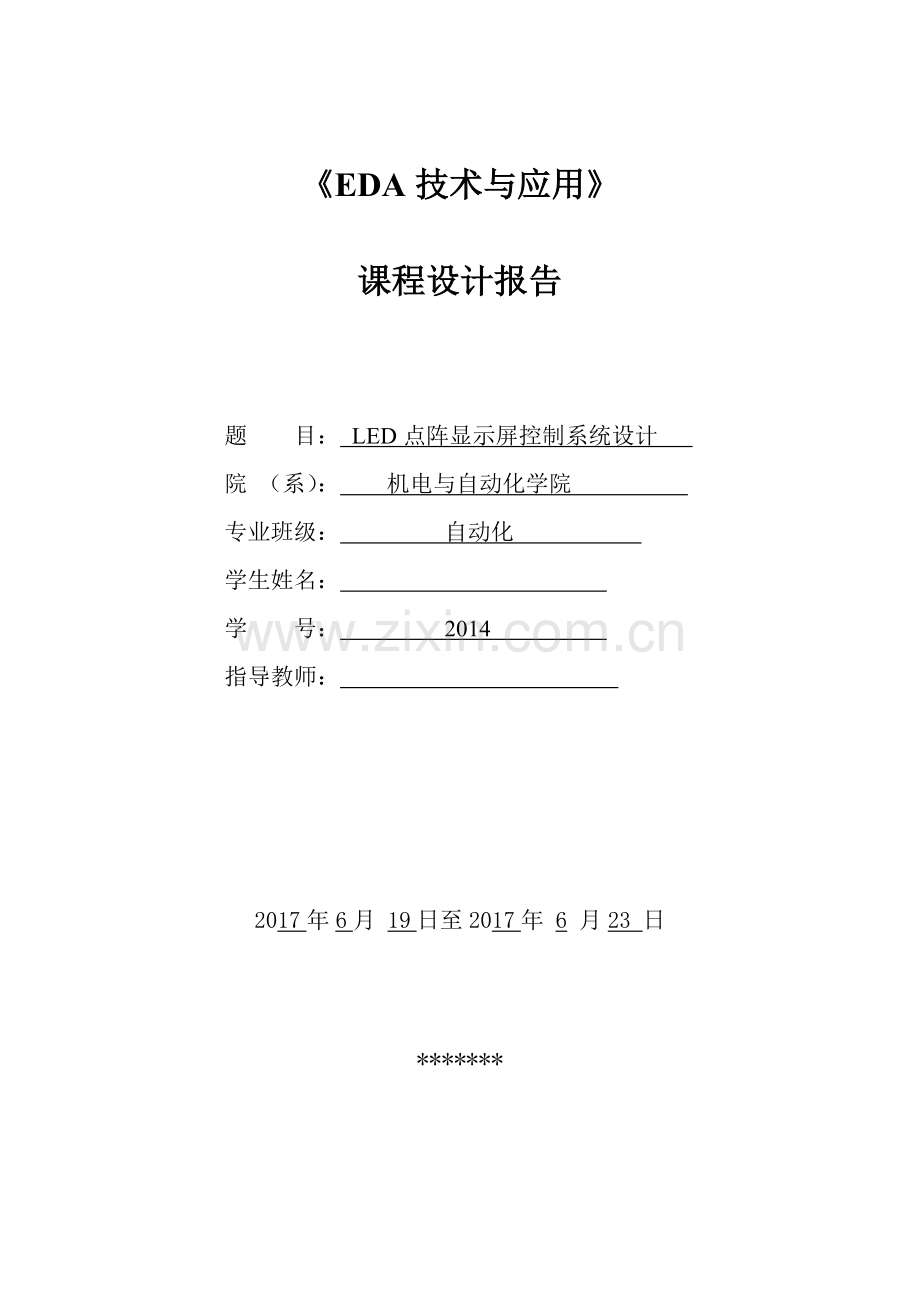

1、EDA技术与应用课程设计报告题 目: LED点阵显示屏控制系统设计 院 (系): 机电与自动化学院 专业班级: 自动化 学生姓名: 学 号: 2014 指导教师: 2017年6月 19日至2017年 6 月23 日*EDA技术及应用课程设计任务书一、设计题目LED点阵显示屏控制系统设计二、设计主要内容 (1) 控制要求本课程设计要求根据输入指令要求对16*16点阵的LED显示屏进行显示控制,在控制过程中以EP3C10E144C8为主控芯片,利用译码芯片进行行扫描控制,同时输出字型码进行显示控制。 根据控制要求,编写VHDL程序实现LED点阵屏控制功能; 使用字库转换软件实现汉字字型码的转换。

2、要求能够实现名字及学号的现示,要求能够实现字符不同的移动显示方向,能够实现不同的显示速度(时钟频率不变)。(2) 设计要求 设计FPGA的基础工作电路; 设计LED点阵屏,译码电路,驱动电路及FPGA芯片的硬件电路连接; 程序设计及仿真调试; 程序下载并进行硬件调试 (3)撰写说明书 含系统硬件设计电路; 含软件设计(程序及必要的说明); 含软件仿真及生成的顶层文件,含代码生成的硬件电路; 调试及调试结果,以及在调试过程中出现的问题及解决办法。三、原始资料(1) 16*16点阵LED屏可显示数字及汉字,对于点阵,在给出字型码数据的同时给出行扫描信号,通过控制给出数据的速度,结合人体的视觉效应可

3、以使点阵屏稳定显示字符;(2) 本系统控制的还有译码电路及驱动电路。通过输出译码数据,可以调整显示字符的移动方向。(3) 在控制过程中,可以外接控制开关控制字符显示方式; (4) EP3C10E144C8芯片只能输出3.3V电压,对于16个LED液晶灯的驱动是不够的,因此必须有外接驱动电路提供足够的驱动能力。 驱动点阵屏显示根据输入信号产生点阵屏的控制数 据控制信号驱动电路CLK译码电路四、要求的设计成果在QuartusII软件中新建原理图文件,编译,仿真,锁定管脚并下载到目标芯片。 (1) 根据设计要求, 设计系统的原理框图,说明系统中各主要组成部分的功能; (2) 在QuartusII软件

4、中,编写各个模块VHDL源程序;并上机调试通过; (3) 根据软件编好用于系统仿真的测试文件;(4) 编好用于硬件验证的管脚锁定文件;(5) 记录系统各个模块仿真结果; (6) 记录调试过程中出现的问题及解决办法。注意:基本要求学生必须完成,学有余力的学生可以在基本要求完成的前提下,选择其它方案完成设计。一般来说,生成的硬件电路越简单考查评价就越高。五、进程安排序号课程设计内容学时分配备注1集中学生学习课程设计的关键理论知识、分配设计任务、明确设计要求、查找资料等。0.5天2根据任务的要求进行方案构思,初选方案,绘制系统原理框图并与指导教师讨论,方案定稿。 0.5天3完成各模块的VHDL程序设

5、计、编译和时序仿真2天4编程、下载,结合硬件平台,进行调试。完成顶层文件图绘制,对编制好的文件交给老师检查,并按照老师要求修改。1天5撰写课程设计说明书0.5天6答辩及验收课程设计0.5天合计5天六、主要参考资料1 侯伯享. VHDL硬件描述语言与数字逻辑电路设计. 西安:西安电子科技大学出版,20102 潘松. EDA技术实用教程. 成都:电子科技大学出版社,20103 李玉山. 电子系统集成设计技术. 北京:电子工业出版社,2010.6.4 李国丽.EDA与数字系统设计.北京:机械工业出版社,20095 周彩宝.VHDL语言及其应用. 上海:华东计算机技术研究所:20096 谭会生.EDA

6、技术中和应用实例与分析.西安:西安电子科技大学出版社,2008 指导教师(签名): 20 年 月 日摘 要:我国经济正处于发展的高峰期,也需要广大的公共场合信息公示平台,而利用LED点阵滚动显示正好符合情况,且这种方式已经成为信息传递的一种重要手段。因此,在日常生活中,点阵随处可见。通过多种控制手段,点阵还可以实现各种文字甚至图案的动态显示。在不同的应用场合,点阵的设计要求也是不同的。传统思路一般是应用单片机实现点阵控制,但该方法有一定的局限性。该次课程设计主要研究利用VHDL语言编程来设计汉字的显示。首先描述相应的设计电路;然后叙述在16*16矩阵显示汉字的原理;最后给出描述功能的VHDL设

7、计语言。并通过编程、调试、仿真、下载正确实现汉字滚动、扫描显示结果。关键词: LED点阵;FPGA;VHDL语言;汉字滚动显示。目录1实验要求及总体方案11.1 实验要求11.2 扫描显示11.3 滚动显示12LED点阵显示原理12.1 LED点阵原理12.2汉字取模23扫描显示33.1 设计基本原理33.2计数器设计33.3 列驱动设计43.4 行驱动设计44.仿真图原理图及实物图44.1仿真图44.2原理图54.3实物图65.程序7参考文献:101实验要求及总体方案1.1 实验要求本课程设计要求根据输入指令要求对16*16点阵的LED显示屏进行显示控制,在控制过程中以EP3C10E144C

8、8为主控芯片,利用译码芯片进行行扫描控制,同时输出字型码进行显示控制。1.2 扫描显示采用从上往下依次点亮,扫描显示16列。每次显示一个汉字,显示完毕后扫描显示第二汉字,之后刷新显示第三汉字,依次刷新显示“高思禹20142101009”。循环显示以上汉字。1.3 滚动显示利用ROM库的方法,采用滚屏显示,使每一位都置1这就实现了点亮;当第0位也置1后,给第0位也置0,再采用上下的方法将每一位都置0,这就实现了反相依次熄灭,等第15位为0时,又重新开始,以此循环。2LED点阵显示原理2.1 LED点阵原理以下为1616点阵LED外观及引脚图及其等效电路,只要其对应的X、Y轴顺向偏压,即可使LED

9、发亮。例如如果想使左上角LED点亮,则Y0=1,X0=0即可。应用时限流电阻可以放在X轴或Y轴。图2-1 16*16点阵LED等效电路图2-1 16*16点阵LED等效电路 图2-1 点阵图点阵LED一般采用扫描式显示,实际运用分为三种方式: 点扫面、行扫描、列扫描。若使用第一种方式,其扫描频率必须大于1664=1024Hz,周期小于1ms即可。若使用第二和第三种方式,则频率必须大于168=128Hz,周期小于7.8ms即可符合视觉暂留要求。此外一次驱动一列或一行(16颗LED)时需外加驱动电路提高电流,否则LED亮度会不足。2.2汉字取模图2-2 汉字取模用取模软件依次取出相应字的代码,其中

10、的16进制数可利用计算机中的计算器软件转换成二进制即可。3扫描显示3.1 设计基本原理16*16LED灯JC2 74HC24574 HC15474HC245图3-1 基本原理图1616扫描LED点阵只要其对应的X、Y轴顺向偏压,即可使LED发亮;计数器模块用来控制每个字显示的时间长短,当计数器计数到设定的值后,显示屏就换下一个字;本设计由32进制计数器(COUNT32),16进制计数器(COUNT16),行驱动(XIANSHI)和列驱动(ROWCON)组成。3.2计数器设计s1是计数器,其每计一次数,更换一个字显示。例如当计数为 “0010”时显示“*”,当计数为“0011”时显示“*”,按要

11、求需显示“*”,所以当计数为“1110”时又循环显示“*”,给其脉冲周期为1S,1S钟换一个字。3.3 列驱动设计b0控制所亮的行,当输出为0001时,给点阵的第一列高电平,输出为0010H时,给点阵的第二行列电平,依次类推,逐次给每列高电平。3.4 行驱动设计该模块控制的是所显示的字。例如当s1为0001时,表示显示第一个字;当s1为00010时,表示显示第二个字,依次类推。b0控制所显示的为字的第几行,例如当b0为0001时,表示输出字的第一行文字信息;b0为0010时,表示输出字的第二行文字信息,依次类推。4.仿真图原理图及实物图 4.1仿真图图4-1 时序仿真图4.2原理图图4-2 原

12、理图(上下连接)4.3实物图图4-3滚动显示实物图5.程序Library ieee;Use ieee.std_logic_1164.all;Use ieee.std_logic_unsigned.all;Entity G isPort(clk:in std_logic;s0:out std_logic_vector(3 downto 0);Cout:out std_logic_vector(15 downto 0);End G;ARCHITECTURE bhv of G issignal b0:std_logic_vector(3 downto 0);Signal s1:std_logic_v

13、ector(3 downto 0);Signal s2:std_logic_vector(15 downto 0);Begina1:process(clk) begin If clkevent and clk=1 then b0=b0+1; end if; s0case b0 is-高When0001=s2s2s2s2s2s2s2s2s2s2s2s2s2s2case b0 is-*When1111=s2s2s2s2s2s2s2s2s2s2s2s2s2s2s2s2case b0 is-*When1111=s2s2s2s2s2s2s2s2s2s2s2s2s2s2s2s2s2=00000000000

14、00000;End case;End if;Cout=s2;End process;a3: process(clk) Variable m:integer range 0 to 511; Variable int:std_logic;BeginIf clkevent and clk=1 then m:=m+1; If m=511 then s1=s1+1; End if; End if;End process;end ;-程序只模拟扫描显示“高*”三个字。参考文献:1郭照南,孙胜麟.电子技术与EDA技术实验及仿真.长沙:中南大学出版社,2012.42孟庆斌,司敏山.EDA实验教程.天津:南开大学出出版社,2011.83吴岩海.EDA技术及应用.西安:西安电子科技大学出版社,2012.14徐飞.EDA技术与实践.北京:清华大学出版社,2011.6课程设计成绩评定表成绩评定项 目比例得 分平时成绩(百分制记分)30%业务考核成绩(百分制记分)70%总评成绩(百分制记分)100%评定等级优 良 中 及格 不及格指导教师(签名):20 年 月 日
