机柜安装步骤及注意事项
在各种项目中，机房设备是必不可少的，而机柜又是其中的主要设备之一。下面就机柜的安装举例如下：

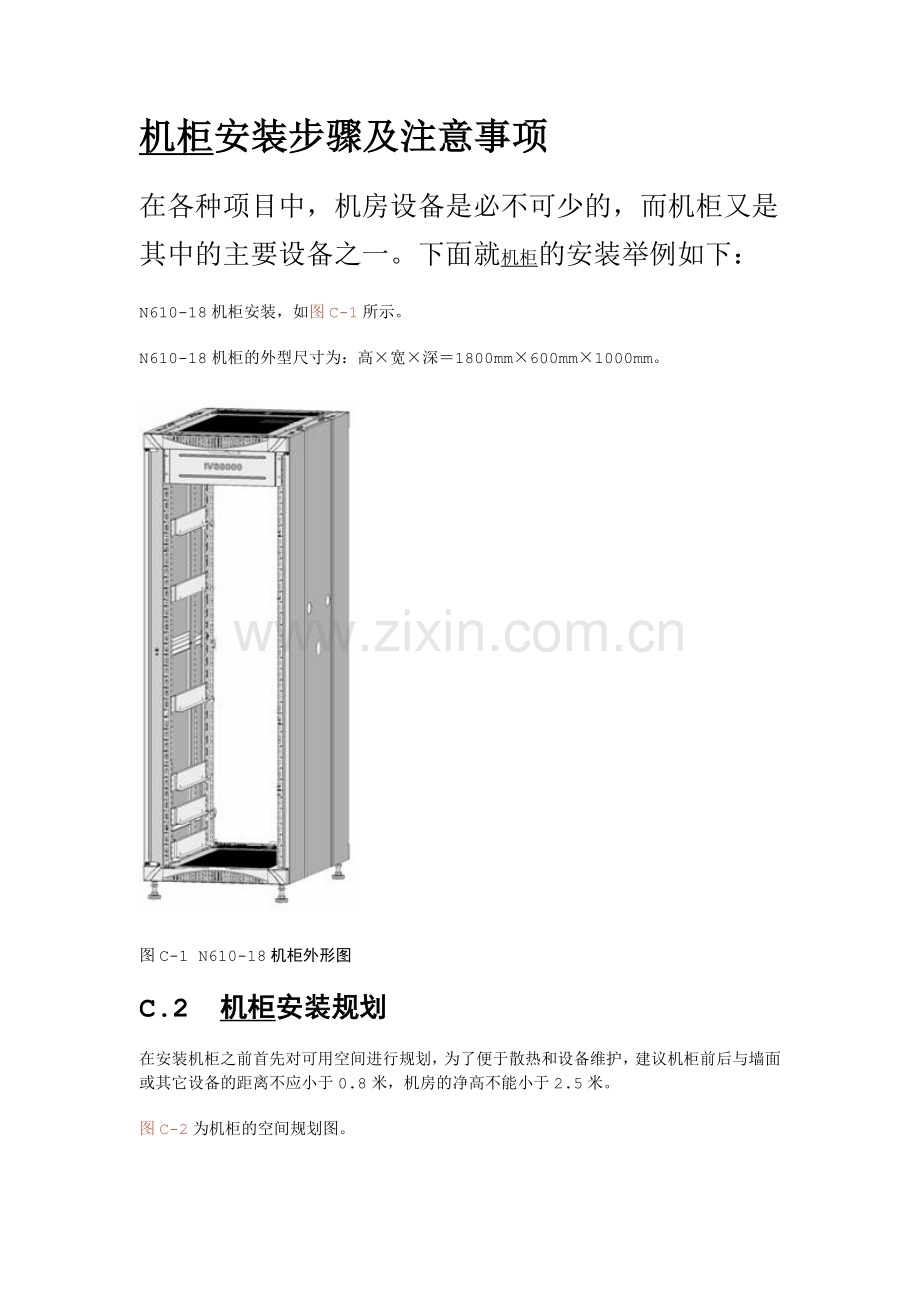

N610-18机柜安装，如图C-1所示。
N610-18机柜的外型尺寸为：高×宽×深＝1800mm×600mm×1000mm。

图C-1 N610-18机柜外形图
C.2  机柜安装规划
在安装机柜之前首先对可用空间进行规划，为了便于散热和设备维护，建议机柜前后与墙面或其它设备的距离不应小于0.8米，机房的净高不能小于2.5米。

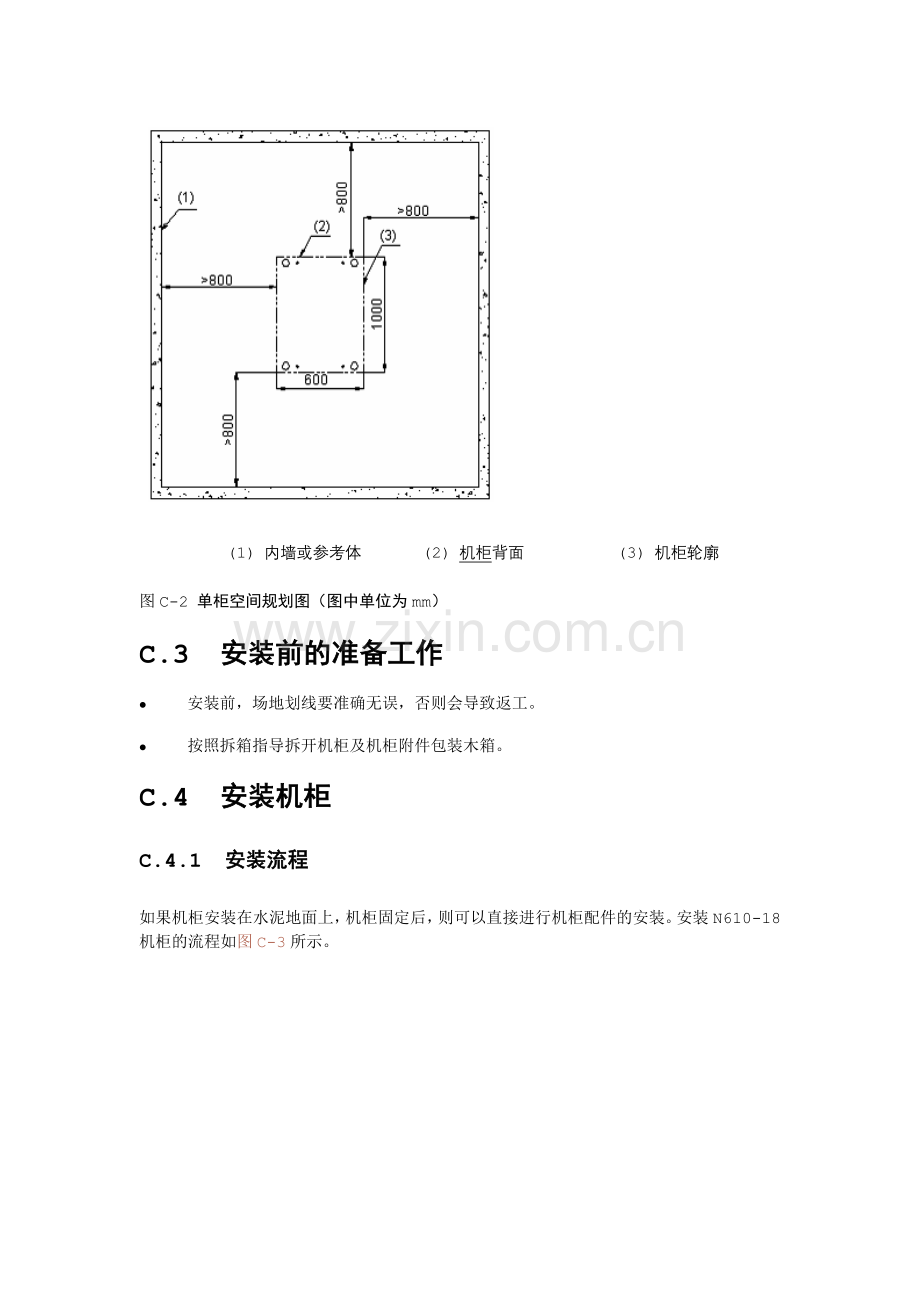

图C-2为机柜的空间规划图。

(1) 内墙或参考体
(2) 机柜背面
(3) 机柜轮廓
图C-2 单柜空间规划图（图中单位为mm）
C.3  安装前的准备工作
l              安装前，场地划线要准确无误，否则会导致返工。
l              按照拆箱指导拆开机柜及机柜附件包装木箱。
C.4  安装机柜
C.4.1  安装流程
如果机柜安装在水泥地面上，机柜固定后，则可以直接进行机柜配件的安装。安装N610-18机柜的流程如图C-3所示。

图C-3 在水泥地面上安装机柜的流程
C.4.2  机柜就位
将机柜安放到规划好的位置，确定机柜的前后面，并使机柜的地脚对准相应的地脚定位标记。
&  说明：
机柜前后面识别方法：有走线盒的一方为机柜的后面。

C.4.3  机柜水平调整
在机柜顶部平面两个相互垂直的方向放置水平尺，检查机柜的水平度。用扳手旋动地脚上的螺杆调整机柜的高度，使机柜达到水平状态，然后锁紧机柜地脚上的锁紧螺母，使锁紧螺母紧贴在机柜的底平面。图C-4所示为机柜地脚锁紧示意图。

(1) 机柜下围框
(2) 机柜锁紧螺母
(3) 机柜地脚
(4) 压板锁紧螺母
图C-4 机柜地脚锁紧示意图
C.4.4  安装机柜配件
1. 机柜配件安装流程
机柜配件安装包括机柜门、机柜铭牌和机柜门接地线的安装，流程如图C-5所示。

图C-5 机柜配件安装流程
2. 安装前确认
l              机柜已经固定；
l              设备已经在机柜上安装完毕；
l              电缆已经安装完毕。
3. 安装机柜门
机柜前后门相同，都是由左门和右门组成的双开门结构。如图C-6所示。

(1) 机柜
(2) 机柜前门
(3) 机柜后门
图C-6 机柜前后门示意图
机柜门可以作为机柜内设备的电磁屏蔽层，保护设备免受电磁干扰。另一方面，机柜门可以避免设备暴露外界，防止设备受到破坏。
机柜前后门的安装示意图如图C-7所示，安装步骤如下：
(1)        将门的底部轴销与机柜下围框的轴销孔对准，将门的底部装上。
(2)        用手拉下门的顶部轴销，将轴销的通孔与机柜上门楣的轴销孔对齐。
(3)        松开手，在弹簧作用下轴销往上复位，使门的上部轴销插入机柜上门楣的对应孔位，从而将门安装在机柜上。
(4)        按照上面步骤，完成其它机柜门的安装。

(1) 安装门的顶部轴销放大示意图
(2) 顶部轴销
(3) 机柜上门楣
(4) 安装门的底部轴销放大示意图
(5) 底部轴销

图C-7 前后门安装示意图
&  说明：
l      活动轴销在出厂前已安装在门板上，在现场安装的时候不用再装。
l      机柜同侧左右两扇门完成安装后，它们与门楣的之间的缝隙可能不均匀，这时需要调整两者之间的间隙。调解方法：在图C-7中机柜的下围框轴销孔和机柜门下端轴销之间增加垫片（机柜门包装中自带）。

4. 安装机柜铭牌
(1)        取出机柜铭牌，如图C-8所示。

图C-8 机柜铭牌示意图
(2)        撕去铭牌背面的贴纸，将铭牌粘贴在机柜>前门左侧门上部的长方形凹块位置，如图C-9所示。

(1) 铭牌粘贴位置
(2)前门左侧门放大示意图
图C-9 铭牌粘贴位置示意图
5. 安装机柜门接地线
机柜前后门安装完成后，需要在其下端轴销的位置附近安装门接地线，使机柜前后门可靠接地。门接地线连接门接地点和机柜下围框上的接地螺钉，如图C-10所示。

(1) 机柜侧门
(2) 机柜侧门接地线
(3) 侧门接地点
(4) 门接地线
(5) 机柜下围框
(6) 机柜下围框接地点
(7) 下围框接地线
(8) 机柜接地条
图C-10 机柜门接地线安装前示意图
(1)        安装门接地线前，先确认机柜前后门已经完成安装。
(2)        旋开机柜某一扇门下部接地螺柱上的螺母。
(3)        将相邻的门接地线（一端与机柜下围框连接，一端悬空）的自由端套在该门的接地螺柱上。
(4)        装上螺母，然后拧紧，如图C-11所示，完成一条门接地线的安装。
(5)        按照上面步骤的顺序，完成另外3扇门接地线的安装。

(1) 机柜前/后门
(2) 侧门接地线
(3) 侧门接地点
(4) 前/后门接地点
(5) 门接地线
(6) 机柜下围框
(7)下围框接地点
(8)下围框接地线
(9) 机柜接地条
(10) 机柜侧门

图C-11 机柜门接地线安装后示意图
&  说明：
对于自购机柜，机柜到机房接地的接地线要求采用标称截面积不小于６mm2的黄绿双色多股软线，长度不能超过30m。

C.4.5  机柜安装检查
机柜安装完成后，请按照表C-1中的项目进行检查，要求所列项目状况正常。
表C-1 机柜安装检查表
检查要素
检查结果
备注
编号
项目
是
否
免
1
正确确认机柜的前后方向

2
机柜前方留0.8m的开阔空间，机柜后方留0.8m的开阔空间

3
机柜调整水平

. . . .
