变频器原理及应用实验指导书.doc

参数
名称
显示
设定范围
最小设定
单位
出厂设定值
用户
设定值
0
转矩提高
P0
0～5％
0.1％
6％/5％/4％*

1
上限频率
P1
0～120Hz
0.1Hz
50Hz

2
下限频率
P2
0～120Hz
0.1Hz
0Hz

3
基波频率
P3
0～120Hz
0.1Hz
50Hz

4
3速设定(高速)
P4
0～120Hz
0.1Hz
50Hz

5
3速设定(中速)
P5
0～120Hz
0.1Hz
30Hz

6
3速设定(低速)
P6
0～120Hz
0.1Hz
10Hz

7
加速时间
P7
0～999s
0.1s
5s

8
减速时间
P8
0～999s
0.1s
5s

9
电子过电流保护
P9
0～50A
0.1A
额定输出电流

30
扩张功能显示选择
P30
0，1
1
0

79
操作模式选择
P79
0～4，7，8
1
0

设定值
内容
0
用PU/EXT键可切换PU(设定用旋钮、RUN键)操作或外部操作。
1
只能执行PU（设定用旋钮、RUN键）操作。
2
只能执行外部操作
3
运营频率
启动信号
·用设定用旋钮设定
·多段速选择
·4～20mA（仅当AU信号ON时有效）
外部端子(STF、STR)
4
运营频率
启动信号
外部端子信号（多段速、DC0～5Ｖ等）
RUN键
7
PU操作互锁（根据MRS信号的ON/OFF来决定是否可移往PU操作模式）
8
操作模式外部信号切换（运营中不可）
根据X16信号的ON/OFF移往操作模式选择

实验一、变频器的面板操作及PU运营

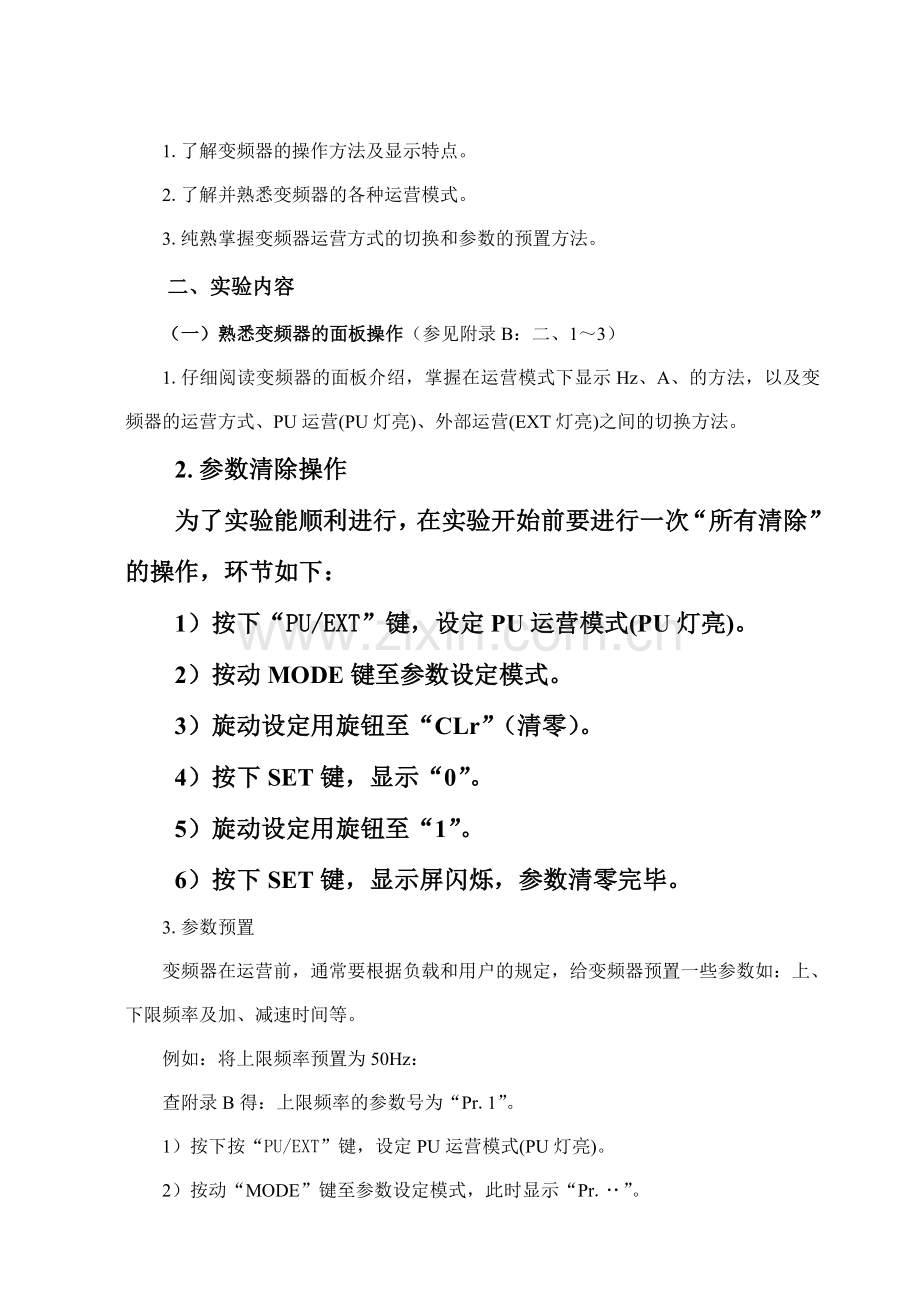

一、实验目的
1.了解变频器的操作方法及显示特点。
2.了解并熟悉变频器的各种运营模式。
3.纯熟掌握变频器运营方式的切换和参数的预置方法。
二、实验内容
（一）熟悉变频器的面板操作（参见附录B：二、1～3）
1.仔细阅读变频器的面板介绍，掌握在运营模式下显示Hz、A、的方法，以及变频器的运营方式、PU运营(PU灯亮)、外部运营(EXT灯亮)之间的切换方法。
2.参数清除操作
为了实验能顺利进行，在实验开始前要进行一次“所有清除”的操作，环节如下：
1）按下“PU/EXT”键，设定PU运营模式(PU灯亮)。
2）按动MODE键至参数设定模式。
3）旋动设定用旋钮至“CLr”（清零）。
4）按下SET键，显示“0”。
5）旋动设定用旋钮至“1”。
6）按下SET键，显示屏闪烁，参数清零完毕。
3.参数预置
变频器在运营前，通常要根据负载和用户的规定，给变频器预置一些参数如：上、下限频率及加、减速时间等。
例如：将上限频率预置为50Hz：
查附录B得：上限频率的参数号为“Pr.1”。
1）按下按“PU/EXT”键，设定PU运营模式(PU灯亮)。
2）按动“MODE”键至参数设定模式，此时显示“Pr.‥”。
3）旋动设定用旋钮改变参数号，使参数号为“１”。
4）按下“SET”键，读出原数据。
5）旋动设定用旋钮更改，使数据改为“50Hz”。
6）按下“SET”键，写入给定值。
假如此时显示器交替显示参数号Pr.1和参数50.00则表达参数预置成功(即已将上限频率预置为50Hz)。否则预置失败，须重新预置。参看附录B查出下列有关的参数号，预置下列参数：
下限频率为5Hz；
加速时间为10s；
减速时间为10s。
4.设定频率的修改
例：将设定频率修改为40Hz。[请先设定Pr.53“频率设定操作选择”＝“0”(设定用旋钮频率设定模式)]。
1）按“PU/EXT”键，设定PU运营模式（PU灯亮）。
2）旋动设定用旋钮修改为“40Hz”。
3）在数值闪烁其间，按下“SET”键，写入给定值。
4）约闪烁3秒后，显示回到“0.0”。
（二）变频器的运营
变频器的PU运营：就是运用变频器的面板直接输入给定频率和起动信号。
1）预置基频Pr.3为50Hz。
2）预置基频电压Pr.19为380V。
3）预置给定频率为60Hz。
4）按下“RUN”键，电动机起动。测出相关数值，并将数值填入表1。
5）按表中的频率值改变给定频率，测出各相应转速及电压值并将结果填入表1中。
6）做出U／f曲线。
7）按下“STOP/RESET”键，电动机停止。
表1各相应转速及电压值
频率(Hz)
60
50
40
30
20
5
转速(r／min)

输出电压(V)

三、思考题
1.预置上限频率Pr.1＝50Hz时，是在什么样的运营模式下？在外部运营模式下（EXT灯亮时）能输入参数值吗？
2.给定频率为60Hz、50Hz时，变频器相应的输出电压有何特性，为什么？
3.假如将基频Pr.3的值预置为60Hz，再观测给定频率为60Hz，50Hz时，变频器的输出电压与以前有何不同？为什么会出现这种现象？
实验二、变频器的外部/PU组合运营模式1
一、实验目的
1.了解外部、组合运营模式1与PU运营的差别。
2.掌握外部及组合运营模式1的方法。
3.掌握变频器外部接线端子的功能及使用方法（参见附录B：一、1）。
二、实验内容
在做实验之前应当先做“清除”的操作。
注意：“清除”操作后，相关参数必须重置！
（一）运营模式
1.外部运营：就是给定频率及起动信号，都是通过变频器控制端子的外接线（外部）来完毕，而不是用变频器的操作面板输入的。
2.外部/PU组合运营模式1（Pr.79=3）：运营频率设定可分别用设定用旋钮，多段速选择，4～20mA（仅当AU信号ON时有效）信号设定。起动信号由外部端子（STF、STR）给定。
（二）外部运营
1）按动“PU/EXT”键，选择外部运营模式（EXT灯亮）。
2）将起动开关STF（或STR）处在ON，表达运营的RUN灯点亮（假如STF和STR同时都处在ON，电动机将不起动）。
3）加速→恒速：将频率给定电位器慢慢旋大，显示频率数值从0慢慢增长至50Hz。
4）减速：将频率给定电位器慢慢旋小，显示频率数值回至0Hz，电动机停止运营。
5）反复反复3）、4）步，观测调节电位器的速度与加、减速时间有无关系。
6）要使变频器停止输出，只需将起动开关STF（或STR）置于OFF。
（三）组合运营
组合运营模式1
当Pr.79＝3时，选择组合运营模式1，其含义为：起动信号由外接线给定，给定频率由操作面板给出。
1）预置Pr.79＝3。
2）预置基频Pr.3＝50Hz，预置基频电压Pr.19为380V。
3）
4）将起动开关STF（STR）处在ON，RUN灯亮。
5）给定频率用设定用旋钮来预置，预置值为60Hz。
6）改变给定频率值并且记录U的值填入表2。
7）做出U／f曲线。
8）比较本次的U／f曲线与实验一中的U／f曲线的差别。
表2f、U记录值
f
60
50
40
30
20
10
U

三、思考题
1.为什么本次测得的U／f曲线和实验一测得的U／f曲线不同。
2.试总结PU、外部、组合运营的共同点与不同点。
3.观测实验中碰到的报警显示，通过查表，回答是何因素？如何修改参数？
实验三、变频器的外部/PU组合运营模式2
一、实验目的
1.了解外部、组合运营模式2与组合运营模式1及PU运营模式的差别。
2.掌握外部及组合运营模式2的方法。
二、实验内容
在做实验之前应当先做“清除”的操作。
注意：“清除”操作后，相关参数必须重置！
（一）运营模式
外部/PU组合运营模式2：运营频率设定可分别用外部端子（多段速选择，DC0～5V，4～20mA）信号设定。起动信号由“RUN”键给定。
（二）组合运营
组合运营模式2
当Pr.79＝4时，选择组合运营模式2。
1）预置Pr.79＝4，Pr.38＝65（使电位器旋至最大时，相应的给定频率为65Hz）。
2）按下操作面板上的“RUN”键，RUN灯亮。
3）加、减速：将电位器旋动从小→大，观测频率的变化。
4）将频率顺序调至65Hz，55Hz，45Hz，35Hz，25Hz，15Hz，5Hz，记录相相应的电压值。
5）做出U／f曲线。
6）按下“STOP”键停机。
三、思考题
1.为什么本次测得的U／f曲线和实验一测得的U／f曲线不同。
2.试总结组合运营1与组合运营2的共同点与不同点。
实验四、变频器常用参数功能的验证
一、实验目的
1.验证各种常见的功能。掌握各种参数之间的配合和使用技巧。
2.了解多功能端子的含义和使用。
3.了解多段速度的操作环节，掌握多段速度的控制方法。
二、实验内容
（一）常见频率参数的功能验证
1.启动频率
只有给定频率达成启动频率时，变频器才有输出电压。
预置启动频率分别为：Pr.13＝20Hz，Pr.13＝30Hz。
在外部运营模式下，记录电动机启动的瞬间变频器的输出电压，并比较两启动电压的大小有何不同。
2.点动频率
1）点动控制端子JOG的设立
变频器没有JOG端子，但可通过Pr.60～Pr.63中的一个设定某控制端子为JOG端子（参见附录B：四、3）。
2）出厂时点动频率的给定值是5Hz，假如想改变此值可通过预置Pr.15（点动频率）、Pr.16（点动加、减速时间）两参数完毕。设：
Pr.15＝20HzPr.16＝10s
在EXT运营模式下点动运营，并观测频率和电压值。
3.上限频率
它是指变频器输出频率的上限值。设：
Pr.1＝50Hz
当给定频率分别为40Hz和60Hz时，记录变频器的输出频率和电压值。
4.频率跳跃
三菱变频器通过Pr.31～Pr.32，Pr.33～Pr.34，Pr.35～Pr.36给定了三个频率跳变区域，假如预置Pr.33＝30Hz，Pr.34＝35Hz，当给定频率在30Hz和35Hz之间，变频器的输出频率固定在30Hz运营，操作环节如下：
1）在EXT运营模式下，使Pr.33＝30Hz，Pr.34＝35Hz（用外部旋纽调节）。
2）按动“MODE”键至监示频率。（或观测输出电压表）
3）接通“STF”使电动机运营，此时面板显示变频器的输出频率。
4）用频率给定电位器在36～28Hz之间改变给定频率，观测显示频率的变化规律。
5）预置Pr.33＝35Hz，Pr.34＝30Hz，按照2）～4）的环节操作，观测频率的变化。
（二）多段速运营
用参数预置多段运营速度，（Pr.4～Pr.6，Pr.24～Pr.27，Pr.80～Pr.87）用变频器控制端子进行切换。多段速度控制只在外部运营模式或组合运营模式（Pr.79＝3，4）中有效。
三菱变频器可通过接通、关断控制端子RH、RM、RL、REX选择多种速度。各开关状态与各段速度的关系如图4－2所示，其中，REX在三菱变频器的控制端子中并不存在，根据三菱多功能端子的选择方法，可用Pr.60～Pr.63来定义某控制端子为REX端子。
1.多功能端子的定义
由附录B：四、3中的端子功能选择可知：
假如将STR端子定义为REX端子，可没Pr.63＝8。
2.假如不使用REX，通过RH、RM、RL的通断最多可选择7段速度：

速度1：Pr.4＝50Hz
速度2：Pr.5＝30Hz
速度3：Pr.6＝10Hz
速度4：Pr.24＝15Hz
速度5：Pr.25＝40Hz
速度6：Pr.26＝35Hz
速度7：Pr.27＝8Hz
图4－1七（十五）段转速接线图
按图4－1接线，在外部运营模式或组合运营模式下，合上STF开关，电动机按速度l运营。按图4—2的曲线，同时合上RH、RL开关，电动机按速度5运营等等。
3.假如选用REX，配合RH、RM、RL的通断，最多可选择15段速度。
1）设立速度8～速度15的各段速度参数，
设Pr.80～Pr.87的参数为20Hz、28Hz、

图4－2七段转速控制图
图4－3十五段转速控制图

16Hz、32Hz、22Hz、45Hz、12Hz、42Hz。
2）按图4—1接线，并按图4—3的曲线合上相应的开关，则电动机即可按相应的速度运营。
4.改变参数的运营
自行重新设立速度1～速度15的数值，重做上述实验。
三、思考题
1.假如给定频率的值小于起动频率，变频器如何输出？
2.假如给定频率的值大于上限频率的值，变频器的输出频率为多少？
3.Pr.33＝30Hz、Pr.34＝35Hz和Pr.33＝35Hz、Pr.34＝30Hz这两种预置频率跳跃的方法，在运营结果上有何不同？
4.预置3个频率跳跃区域，参考上述实验环节，观测频率跳跃的情况。
5.在PU运营模式下预置给定频率为50Hz，此时再进行多段速控制该如何操作？50Hz是否起作用？
6.若速度l～速度15的大小不按图4—3的顺序排列，多段速控制能否执行？
实验五、多段速的PLC控制
一、实验目的
1.了解并掌握PLC控制变频器的接线方法。
2.了解并掌握多段速控制时，PLC控制变频器的编程方法。
二、实验内容
（一）用PLC输出控制多段速端子
在实验四中已知多段速控制端子是RH、RM、RL、（REX）。用手动选择它们的接通或断开，就可以选择不同的转速。现在用PLC的输出来控制上述端子的通、断，实现三段速度运营，接线如图5－1所示。
1）在PU运营模式下，Pr.4＝10Hz（1速），Pr.5＝20Hz（2速），Pr.6＝30Hz（3速）。
2）按图5－2的梯形图将程序输入PLC。
3）变频器在“EXT”状态下，按下起动按钮，X14（X24）闭合。

图5－1 三段速控制PLC与变频器的连接
图5－2 三段速控制梯形图

4）观测记录变频器输出频率的变化。
5）将X14（X24）换成拨动开关（X0），并将Y0的自锁点去除，记录变频器频率输出的规律。
6）假如希望变频器的输出频率在10、20、30Hz之间循环，梯形图该如何修改？
（二）用PLC控制七段转速
1） 将图5－1改画成图5－3，并按此图接线。

图5－3 七段速控制PLC接线图

2）将梯形图5－2进行修改后，见图5－4，并按该图输入程序。
3）变频器在PU运营状态下，输入参数Pr.24＝40Hz（4速），Pr.25=50Hz（5速），Pr.26=45Hz（6速），Pr.27＝25Hz（7速）。
4）变频器在EXT运营状态下，依次拨动开关X1～X7，观测输出频率的变化。

图5－4 七多段速控制梯形图

表3多段速设定
速度
端子输入
参数
设定频率范围
REX－SD
RH－SD
RM－SD
RL－SD
1速（高速）
OFF
ON
OFF
OFF
Pr.4
0～120Hz
2速（中速）
OFF
OFF
ON
OFF
Pr.5
0～120Hz
3速（低速）
OFF
OFF
OFF
ON
Pr.6
0～120Hz
4速
OFF
OFF
ON
ON
Pr.24
0～120Hz，―――
5速
OFF
ON
OFF
ON
Pr.25
0～120Hz，―――
6速
OFF
ON
ON
OFF
Pr.26
0～120Hz，―――
7速
OFF
ON
ON
ON
Pr.27
0～120Hz，―――
8速
ON
OFF
OFF
OFF
Pr.80
0～120Hz，―――
9速
ON
OFF
OFF
ON
Pr.81
0～120Hz，―――
10速
ON
OFF
ON
OFF
Pr.82
0～120Hz，―――
11速
ON
OFF
ON
ON
Pr.83
0～120Hz，―――
12速
ON
ON
OFF
OFF
Pr.84
0～120Hz，―――
13速
ON
ON
OFF
ON
Pr.85
0～120Hz，―――
14速
ON
ON
ON
OFF
Pr.86
0～120Hz，―――
15速
ON
ON
ON
ON
Pr.87
0～120Hz，―――
三、思考题
1.按实验四中RH、RM、RL的3段速控制方式，用PLC编程来控制7段速。
2.在图5－2中，将X14（X24）改为拨动开关，Y0的自锁点去除，为什么变频器输出频率的规律就会发生变化？
3.试用数据传送指令、数据寄存器、变址寄存器完毕3段速控制程序。
附录A变频器实验台面板布置

附录B三菱FR－S500变频器简介
一、变频器的接线和端子
1.端子接线图

●主回路端子○控制回路输入端子●控制回路输出端子
备　注
*1.只限于有RS-485通信功能的型号。
*2.漏型、源型逻辑可以切换，具体请参照使用手册(具体篇)。
*3.设定器操作频度高的情况下，请使用2W1kΩ的旋钮电位器。
*4.端子SD和端子5是公共端子，请不要接地。
*5.根据输入端子功能选择(Pr．60～Pr．63)可以改变端子的功能。(参照28页)
(RES，RL，RM，RH，RT，AU，STOP，MRS，0H，REX，JOG，X14，X16，STR信号选择)
*6.根据输出端子功能选择(Pr．64，Pr．65)可以改变端子的功能。(参照28页)
(RUN，SU，0L，FU，RY，Y12，Y13，FDN，FUP，RL，LF，ABC信号选择)
注　意
●为防止因噪声产生误动作，信号线请离开动力线10cm以上。
●为安全起见，输入电源通过电磁接触器及漏电断电器或无熔丝断路器与接头相连。电源的
开关用电磁接触器实行。
2.主回路端子的说明
端子记号
端子名称
内　　容
L1,L2,L3,(注)
电源输入
连接工频电源。
U，V，W
变频器输出
接三相鼠笼电机。
－
直流电压公共端
这是直流电压公共端。电源及变频器输出没有绝缘。
＋，Ｐ1
连接改善功率因数
直流电抗器
拆开端子＋-Ｐ1间的短路片，连接选件改善功率
因数用直流电抗器（FR-BEL）。

接地
变频器外壳接地用，必须接大地。

3.控制回路
(1)控制回路端子的说明
端子记号
端子名称
内　　容
输入信号
接点输入
STF
正转启动
STF信号ON时为正转，OFF
时为停止指令。
STF，STR号同时为ON时，为停
止指令。
STR
反转启动
STR信号ON时为反转，OFF
时为停止指令。

根据输入端子功能选择(Pr.60～Pr.63)可改变端子的功能。
(*4)
RH
RM
RL
多段速度
选择
可根据端子RH,RM,RL信号的短路组
合，进行多段速度的选择。
速度指令的优先顺序是JOG，多段速度
设定(RH,RM,RL,REX)，AU的顺序。
SD
(*1)
接点输入
公共端
(漏型)
此为接点输入(端子STF,STR,RH,RM,RL)的公共端子。
端子5和端子SE被绝缘。
PC
(*1)
外部晶体管
公共端
DC24V电源
接点输入
公共端
(源型)
当连接程序控制器(PLC)之类的晶体管输出(集电极开路输出)
时，把晶体管输出用的外部电源接头连接到这个端子，可防止
因回流电流引起的误动作。
PC－SD间的端子可作为DC24V，0.1A的电源使用。
选择源型逻辑时，此端子为接点输入信号的公共端子。
10
频率设定用
电源
DC5V，允许负荷电流10mA。
频　率　设　定
2
频率设定
(电压信号)
输入DC0～5V，(0～10V)时，输出成比例：输入5V(10V)时，输
出为最高频率。
5V/10V切换用Pr.73“0～5V，0～10V选择”进行。
输入阻抗10kΩ。最大允许输入电压为20V
4
频率设定
(电流信号)
输入DC4～20mA。出厂时调整为4mA相应0Hz，20mA相应60Hz。
最大允许输入电流为30mA。输入阻抗约250Ω。
电流输入时，请把信号AU设定为ON。
AU信号用Pr.60～Pr.63(输入端子功能选择)设定。
5
频率设定
公共输入端
此端子为频率设定信号(端子2，4)及显示计端子“AM”的公共端子。端子SD和端子SE被绝缘。请不要接地。

端子记号
端子名称
内　　容
输出信号
A
B
C
报警输出
变频器的保护功能动作，表达输出停
止的1c接点输出。AC230V，0.3A
DC30V，0.3A。报警时B－C之间不导通
(A－C之间导通)，正常时B－C之间导
通(A－C之间不导通)(*6)
根据输出端子功能选择
(Pr.64，Pr.65)可以改
变端子的功能。
(*5)
集电极开路
运营
变频器运营中
变频器输出频率高于启动频率时(出
厂为0.5Hz可变动)为低电平，停止
及直流制动时为高电平(*2)。允许负
荷DC24V，0.1A
SE
集电极开路公共端
变频器运营时端子RUN的公共端子。端子5及端子SD被绝缘。
模
拟
AM
模拟信号输
出
从输出频率，电机电流选择一种作
为输出。输出信号与各监示项目的
大小成比例。
出厂设定的输出项目：
频率允许负荷电流1mA
输出信号DC0～5V
通
信
──
RS-485接头
(*3)
用参数单元连接电缆(FR-CB201～205)，可以连接参数单元
(FR-PU04)。可用RS-485进行通信运营。
*1.端子SD，PC不要互相连接，不要接地。
漏型逻辑(出厂设定)时，端子SD为接点输入的公共端子，源型逻辑时，端子PC为接点输入的公共端
子，切换方法请参照别册的使用手册(具体篇)。
*2.低电平表达集电极开路输出用的晶体管处在ON(导通状态)。高电平表达OFF(不导通状态)。
*3.仅相应有RS-485通信功能的型号。具体说明请参照别册的使用手册(具体篇)。
*4.RL,RM,RH,RT,AU,STOP,MRS,OH,REX,JOG,RES,X14,X16,(STR)信号选择。
*5.RUN,SU,OL,FU,RY,Y12,Y13,FDN,FUP,RL,LF,ABC号选择。
*6.相应欧洲标准(低电压标准)时，继电器输出(A,B,C)的使用容量为DC30V，0.3A。
(2)控制回路端子的排列

二、运营／控制
1.操作面板
不能从变频器上取下操作面板。

*运营显示
点亮：正转运营中
慢闪灭（1.4秒/次）：反转运营中
快闪灭（0.2秒/次）：非运营，“RUN”键或有启动指令。
**PU/EXT显示
计算机连接运营模式时，为慢闪灭。
2.基本操作（出厂设定）
监示器、频率设定[用操作面板运营]

3.设定频率运营(例：在30Hz运营)
要　点：
·请设定Pr.53“频率设定操作选择”＝“0”(设定用旋钮频率设定模式)。

——————操作——————　　　———————表达——————
（1）接通电源时为监示显示画面。

（2）按“PU/EXT”键，
设定“PU”操作模式

（3）旋转设定用旋钮，
显示希望设定的频率。

（4）在数字闪灭期间，
按“SET”键，设定频率数。
［不按“SET”键，闪烁５秒后，
显示回到0.0（显示器显示）。
此时，再回到“操作（3）”，

设定频率。］
（5）约闪烁３秒后，显示回
到0.0（显示器显示）。
用“RUN”键运营。
（6）变更设定频率时，请进
行上述（3）,（4）的操作。

（从以前的设定频率开始。）
（7）按“STOP/RESET”键，
停止。
注　意
※为什么不能在设定的频率下运营？
从操作（3）到操作（4）是否在５秒内实行。（拨动旋钮，是否在５秒之内按“SET”键）
※为什么不能进行60Hz以上的设定？
Pr.1“上限频率”的设定值是否为60Hz。
※为什么拨动设定用旋钮频率不变？
操作模式是否为外部操作模式。(相关设定Pr.79)。
4.用设定用旋钮像调节音量同样运营
要　点：
·把Pr.30“扩张功能显示选择”设定为“1”(扩张功能参数有效)。
·把Pr.53“频率设定操作选择”设定为“1”(设定用旋钮音量调节模式)。
·相关设定Pr.79＝０。
例：运营中把频率从0Hz变到60Hz。
——————操作——————　　　———————表达——————

（1）模式，监示确认。
●进入监示，频率监示状态。(按“MODE”键)
●PU运营模式。(按“PU/EXT”键)
●Pr.30=“1”。

●Pr.53=“1”。
（2）按“RUN”键，
运营变频器。
（3）向右旋转设定用旋钮，
找到“60.0”。

闪烁的频率为设定频率。
没有必要按“SET”键。
备注：
·从闪烁“60.0”到显示为“0.0”，也许是由于Pr.53“频率设定操作选择”的设
定值没有设定为“1”。
·无论是运营中还是停止中，只要转动设定用旋钮就可设定频率。
5.参数设定
例一：把Pr.7设定值从“5秒”变到“10秒”。

——————操作——————　　　———————表达——————
（1）运营显示和操作模式显示的确认
●停止状态。
●PU操作模式。(按“PU/EXT”键)

（2）按“MODE”键，
进入参数设定模式。

（3）拨动设定用旋钮
选择参数号码。
例：Pr.7“加速时间”。

（4）按“SET”键读
出现在设定的值。

例：显示“5”（出厂设定值）。
（5）拨动设定用旋钮
变成希望的值。
例：设定值从“5”变

到“10”时。
（6）按“SET”键，完毕设定。
·拨动设定用旋钮，可读出其它参数。
·按“SET”键，再次显示设定值。
·按2次“SET”键，则显示下一个参数。
参数设定完了后，按1次“MODE”键，显示报警履历，按2次“MODE”键，回到显示
器显示。假如变更其它参数的设定值，请按上述（3）～（6）的环节操作。
异常显示：
Er1·Pr.77＝“1”的设定状态下，进行写入。
·没有往操作面板写入的优先权（仅限有RS-485通信功能的型号）。
Er2·运营中进行写入。
·在外部操作模式下进行写入。
备　注
·设定值没有变更时，不闪烁，显示下一个参数的号码。
·操作(1)和（2）哪个优先都没问题。
·方便的使用方法：
进行操作（1）和（2）进入参数设定模式，每按一次“SET”键，不用一一相应参
数序号，参数序号和设定值可顺序地读出来。
例二：把Pr.30的设定值从“0”变到“1”。
（Pr.30“扩张功能显示选择”的设定值为“1”时，扩张功能参数有效。）
——————操作——————　　　———————表达——————

（1）运营显示和操作模式显示的确认
●停止状态。
●PU操作模式。（按“PU/EXT”键）

（2）按“MODE”键，
进入参数设定模式。

（3）拨动设定用旋钮
调出(Pr.30)。

（4）按“SET”键，
读出现在的设定值。
显示“0”（出厂值）。

（5）拨动设定用旋钮，
把设定值变成“1”。

（6）按“SET”键，完毕设定。
·拨动设定用旋钮，可读出其它参数。
·按“SET”键，再次显示设定值。
·按2次“SET”键，则显示下一个参数。
参数设定完了后，按1次“MODE”键，显示报警履历，按2“MODE”键，回到显示器
显示。假如变更其它参数的设定值，请按上述（3）～（6）的环节操作。
异常显示：
Er.1·没有往操作面板写入的优先权（仅限有RS-485通信功能的型号）。
Er.2·运营中进行写入
·在外部操作模式下进行写入
备　注
设定值没有变更时，不闪烁，显示下一个参数的号码。
6.参数清零
要　点：
·参数清零CLr是扩张参数。把Pr.30设为“1”拨动旋钮，则显示出来。
·假如CLr“参数清零”＝“1”，按“SET”键，参数被清零。

——————操作——————　　　———————表达——————
（1）运营显示和操作模式显示的确认
●停止状态。

●PU操作模式。（按“PU/EXT”键）
（2）按“MODE”键，
进入参数设定模式。

（3）拨动设定用旋钮，
调到CLr“清零”。
●Pr.30的设定值为“1”。
（参数的设定方法参照17页（3）～（6）的操作。）

（4）按“SET”键，
则显示“0”。

（5）拨动设定用旋钮，
使其变为“1”。

（6）按“SET”键。
·拨动设定用旋钮，可读出其它参数。
·按“SET”键，显示Pr.0（P　O）。
CLr设定值
内　　容
0
不实行清零。
1
参数清零*1(校正参数C1～C7不清零)
10
所有清零*2(涉及校正参数C～C7在内的所有设定值设定为出厂值)
*1.Pr.77“参数写入严禁选择”设定为“1”时，不能清零。
Pr.75“复位选择/PU停止选择”,Pr.38,Pr.39,Pr.53,Pr.60～Pr.65,Pr.99,校正参数C1～C7,通信参数n13,n15不被清零。
*2.Pr.75“复位选择/PU停止选择”,通信参数n13“PU显示语言切换”不被清零。
7.显示输出电流
要　点：
在显示模式下，按下“SET”键时，输出电流被显示。

——————操作——————　　　———————表达——————
（1）按“MODE”键，显示输出频率。

（2）无论是运营、停止，还是任何操作
模式，只要按下“SET”键的时候，
输出电流被显示。

（3）放开“SET”键，则回到输出频率
显示模式。
备　注
假如Pr.52＝“1”，在显示模式下，则显示输出电流，按下“SET”键期间，显示
输出频率。
三、频率设定器和显示仪表的调整
●关联参数
参　　数
名　　称
设定范围
出厂时设定
38
频率设定电压增益频率
1～120Hz
50Hz
39
频率设定电流增益频率
1～120Hz
50Hz
C2
频率设定电压偏置频率
0～60Hz
0Hz
C3
频率设定电压偏置
0～300%
0%*
C4
频率设定电压增益
0～300%
96%*
C5
频率设定电流偏置频率
0～60Hz
0Hz
C6
频率设定电流偏置
0～300%
20%*
C7
频率设定电流增益
0～300%
100%*
*由于是校正用参数，所以设定值有时不同。

频率设定电压信号
频率设定电流信号

*Pr.73“0～5V，0～10V选择”变更端子“2”的规格。
要　点：
·输入DC0～5V(DC0～10V)时，偏置的设定：用校正参数C2，C3设定。
·输入DC0～5V(DC0～10V)时，增益的设定：用Pr.38，校正参数C4设定。
·输入DC4～20mA时，偏置的设定：用校正参数C5，C6设定。
·输入DC4～20mA时，增益的设定：用Pr.39，校正参数C7设定。
[输入DC4～20mA时，把Pr.60～Pr.63(输入端子选择)的某一个设定为“4”，把AU(输入电流选择)安排在端子RH,RM,RL,STR中的某一个上，请将AU信号ON。]
1.变更频率设定器输出频率设定值
[频率设定电压（电流）的偏置和增益]
要　点：
·Pr.38，Pr.39，校正参数“C1～C7”只有在Pr.30“扩张功能选择”＝“1”（扩张功能参数有效）时，才可读出。
频率设定电压（电流）偏置、增益的调整方法如下所示：
（1）.变更最高频率的方法。
（2）.最高频率偏离Pr.38（Pr.39）设定值时的校正。
①在端子2-5间直接施加电压（端子4-5间不输入电流）的调整方法。
②在端子2-5间不加电压（端子4-5间不输入电流），在任意点的调整方法。
变更例１：在DC0～5V输入频率设定器上，把5V时的频率从50Hz（出厂值）变更到40Hz。
要　点：
·Pr.38为扩张功能参数。Pr.30必须为“1”。（参照？页）
·把Pr.38“频率设定电压增益频率”变更为40Hz。
（1）变更最高频率的方法。

——————操作——————　　　———————表达——————
①.运营显示和操作模式显示的确认
●停止状态。

●PU操作模式。（按“PU/EXT”键。）
②.按“MODE”键，
进入参数设定模式。

③.拨动设定用旋钮，旋转
至参数号Pr.38“频率
设定电压增益频率”。
●Pr.30的设定值为“1”。
（参数的设定方法参照17页
（3）～（6）的操作。）

④.按“SET”键，
显示现在的设定值。
(50Hz)

⑤.拨动设定用旋钮，将设
定值变更为“40.0”。
(40Hz)

⑥.按“SET”键，完毕设定。
·拨动设定用旋钮，可读出其它参数。
·按“SET”键，再次显示设定值。
·按2次“SET”键，则显示下一个参数。
提　示：显示器、频率设定的显示不能准确到40Hz，为什么？
·校正参数C4“频率设定电压增益”的设定是必要的。（参照22页）
备　注
假如需要把设定值设定到50Hz以上时，必须把Pr.1“上限频率”的设定值设定在50Hz以上。
变更例２：校正参数C4“频率设定电压增益”的变更
要　点：
校正参数C4是扩张功能参数。Pr.30必须为“1”。
（2）调整最高频率与Pr.38（Pr.39）设定值之间的偏差。
①在端子2-5之间直接施加电压（端子4-5之间输入电流）调整的方法。

——————操作——————　　　———————表达——————
①运营显示和操作模式显示的确认
●停止状态。
●PU操作模式（按“PU/EXT”键）。

②按“MODE”键，
进入参数设定模式。

③拨动设定用旋钮，
旋转至:“C..”。
●Pr.30的设定值为“1”。

④按“SET”键，显示
“C-”。
调整Pr.38的情况。

⑤拨动设定用旋钮，
旋转至校正参数C4
“频率设定电压增益”。

⑥按下“SET”键,则显示出
模拟电压A/D值(%)。

⑦施加5V电压。[把接在端
子2-5间的外部旋钮调到
最大（任意位置）。]
注　意：

实行操作⑦后，校正完了之前不要触摸设定用旋钮。
⑧按下“SET”键，
完毕设定。
·拨动设定用旋钮，可读出其它参数。
·按“SET”键，返回“C-”显示（操作4）。
·按2次“SET”键，则显示下一个参数（CLr）。
提　示：1.接在端子AM-5之间的频率计（显示仪表）不能准确指到40Hz，为什么？
校正参数C1“AM子校正”的设定是必要的。(参照17¬“ÌÀÅÊ..)
2.写入时出现异常（Er3）。
增益和偏置的频率设定值太近。
②在端子2-5间不加电压（端子4-5间不输入电流），在任意点的调整方法。

——————操作——————　　　———————表达——————
①运营显示和运营模式显示的确认。
●停止状
