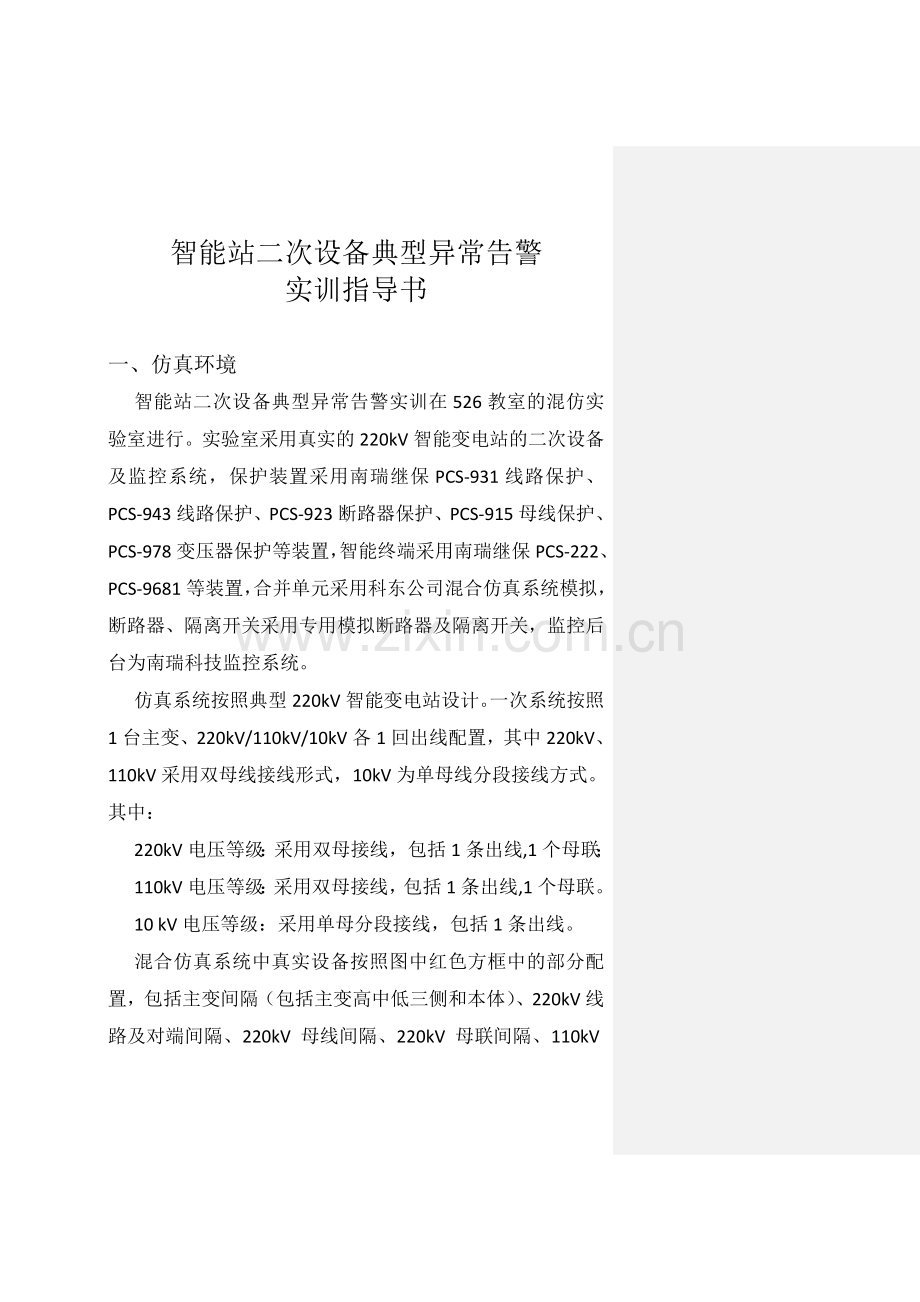

智能站二次设备典型异常告警
实训指导书

一、仿真环境
智能站二次设备典型异常告警实训在526教室的混仿实验室进行。实验室采用真实的220kV智能变电站的二次设备及监控系统，保护装置采用南瑞继保PCS-931线路保护、PCS-943线路保护、PCS-923断路器保护、PCS-915母线保护、PCS-978变压器保护等装置，智能终端采用南瑞继保PCS-222、PCS-9681等装置，合并单元采用科东公司混合仿真系统模拟，断路器、隔离开关采用专用模拟断路器及隔离开关，监控后台为南瑞科技监控系统。
仿真系统按照典型220kV智能变电站设计。一次系统按照1台主变、220kV/110kV/10kV各1回出线配置，其中220kV、110kV采用双母线接线形式，10kV为单母线分段接线方式。其中：
220kV电压等级：采用双母接线，包括1条出线,1个母联；
110kV电压等级：采用双母接线，包括1条出线,1个母联。
10 kV电压等级：采用单母分段接线，包括1条出线。

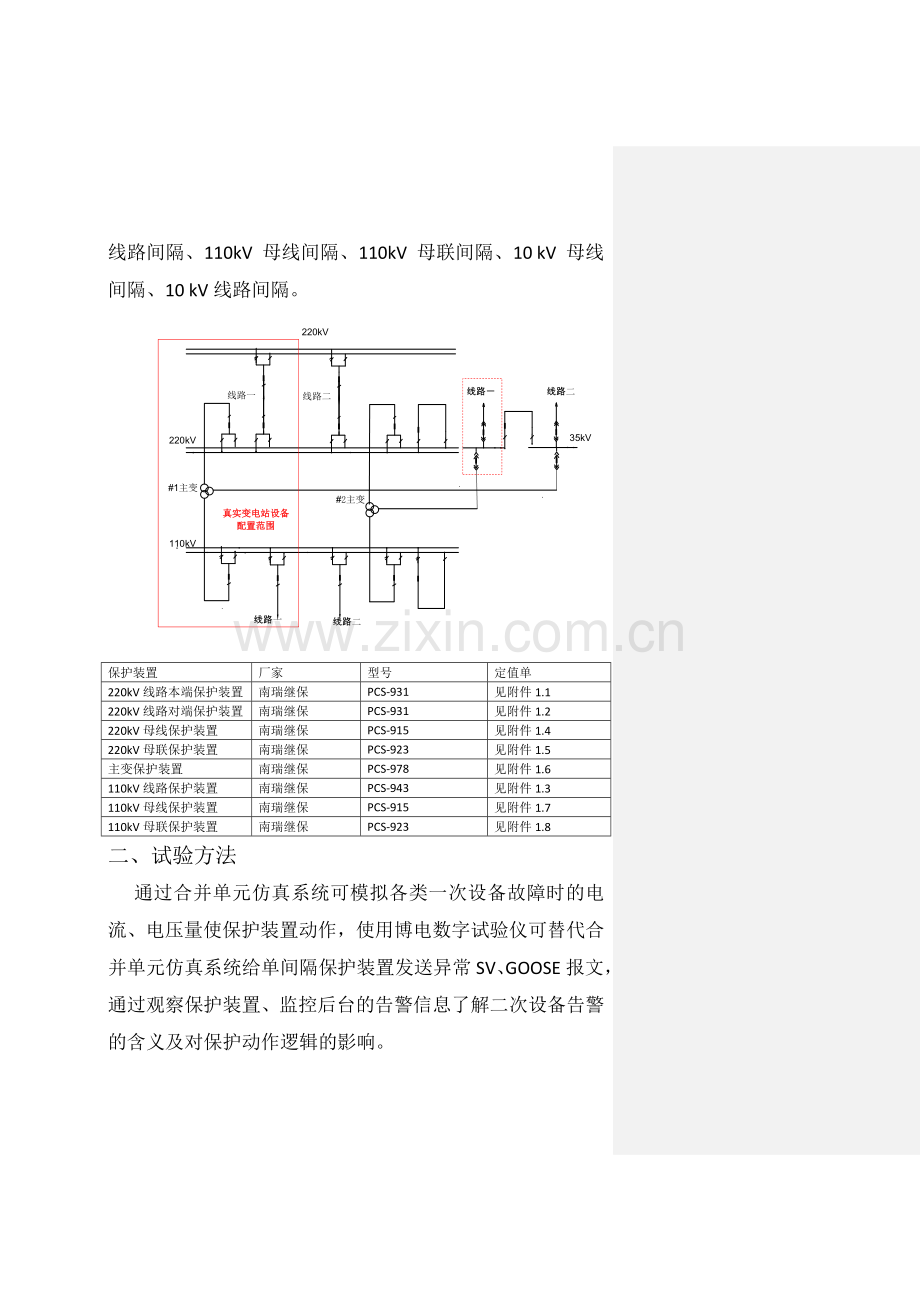

混合仿真系统中真实设备按照图中红色方框中的部分配置，包括主变间隔（包括主变高中低三侧和本体）、220kV线路及对端间隔、220kV 母线间隔、220kV 母联间隔、110kV线路间隔、110kV 母线间隔、110kV 母联间隔、10 kV 母线间隔、10 kV线路间隔。

保护装置
厂家
型号
定值单
220kV线路本端保护装置
南瑞继保
PCS-931
见附件1.1
220kV线路对端保护装置
南瑞继保
PCS-931
见附件1.2
220kV母线保护装置
南瑞继保
PCS-915
见附件1.4
220kV母联保护装置
南瑞继保
PCS-923
见附件1.5
主变保护装置
南瑞继保
PCS-978
见附件1.6
110kV线路保护装置
南瑞继保
PCS-943
见附件1.3
110kV母线保护装置
南瑞继保
PCS-915
见附件1.7
110kV母联保护装置
南瑞继保
PCS-923
见附件1.8
二、试验方法
通过合并单元仿真系统可模拟各类一次设备故障时的电流、电压量使保护装置动作，使用博电数字试验仪可替代合并单元仿真系统给单间隔保护装置发送异常SV、GOOSE报文，通过观察保护装置、监控后台的告警信息了解二次设备告警的含义及对保护动作逻辑的影响。
三、实训项目
1.合并单元（SV链路）
1.1直流消失
现象：保护装置发运行异常、SV链路中断、SV采样数据无效告警，闭锁保护。
模拟方法：停止合并单元仿真系统发送SV数据。
1.2采样数据无效
原因：合并单元自身异常后将发送的SV数据中对应的质量位置数，通知保护装置交流采样值出现异常，已不可用。
现象：保护装置发运行异常、SV采样数据无效告警，闭锁保护。
模拟方法：使用博电数字试验仪模拟合并单元，在发送的SV设置中将质量位中对应的位设置为“1”。
1.3抖动
原因：合并单元至保护装置间的SV报文间隔发生变化。
现象：保护装置发运行异常、SV采样数据无效告警，闭锁保护。
模拟方法：使用博电数字试验仪模拟合并单元，在发送的SV设置中将质量位中对应的位设置为“1不是在品质位中设定，在SV异常中设定
”。
1.4检修
原因：合并单元投入检修压板。
现象：保护装置发运行异常、SV采样数据无效、SV检修态告警，闭锁保护。
模拟方法：使用博电数字试验仪模拟合并单元，在发送的SV设置中将质量位中对应的位设置为“1”。
1.5飞点
原因：合并单元发送的SV采样数据某几个点发生跳变。
现象：保护装置发运行异常、SV采样数据无效告警，闭锁保护。
模拟方法：使用博电数字试验仪模拟合并单元，在发送的SV设置中将质量位中对应的位设置为“1不是在品质位中设定，在SV异常中设定
”。
2.智能终端
2.1直流消失
现象：保护装置发运行异常、GOOSE链路中断、GOOSE数据异常告警。
模拟方法：拉开智能终端直流电源。
2.2对时异常
原因：智能终端接收不到时钟同步信号。
现象：智能终端发运行异常、时钟同步异常告警。
模拟方法：取下智能终端对时光纤。
2.3检修
原因：智能终端投入检修压板。
现象：智能终端发运行异常。
模拟方法：投入智能终端检修压板。
2.4控制回路断线
原因：智能终端TWJ、HWJ继电器状态异常，电缆控制回路异常。
现象：智能终端发运行异常告警。
模拟方法：拉下智能终端控制电源。
2.5GOOSE断链
原因：智能终端至保护装置或交换机的GOOSE回路中断。
现象：智能终端发运行异常、GOOSE异常告警。
模拟方法：取下智能终端GOOSE光纤。
3.保护装置（线路保护）
3.1直流消失
现象：监控后台发装置闭锁。
模拟方法：拉开保护装置直流电源。
3.2CT断线
原因：保护装置交流回路异常。
现象：保护装置发运行异常、CT断线告警。
模拟方法：使用博电数字试验仪模拟合并单元，发送三相不平衡电流。
3.3长期启动
原因：保护装置交流回路异常。
现象：保护装置发运行异常、长期启动告警。
模拟方法：使用博电数字试验仪模拟合并单元，发送大于启动定值的电流。
3.4TWJ异常
原因：保护装置交流回路或开关位置开入异常。
现象：保护装置发运行异常、TWJ异常告警。
模拟方法：使用博电数字试验仪模拟合并单元，发送三相电流，同时开关分位。
3.5通道识别码错
原因：纵联通道两侧保护装置通道识别码错误，闭锁差动保护。
现象：保护装置发运行异常、通道识别码错误、通道异常告警。
模拟方法：定值整定中进行设定。
3.5通道异常
原因：纵联通道中断、误码率高、通道延时异常等，闭锁差动保护。
现象：保护装置发运行异常、通道异常告警。
模拟方法：取下保护装置纵联通道光纤。
3.6对时异常
原因：保护装置接收不到时钟同步信号。
现象：保护装置发运行异常、时钟同步异常告警。
模拟方法：取下保护装置对时光纤。
3.7检修
原因：保护装置投入检修压板。
现象：保护装置发运行异常。
模拟方法：投入保护装置检修压板。
4.多间隔保护装置检修压板闭锁逻辑
将变压器220kV受总间隔合并单元设置为检修态实际实验中，是将主变高压侧合并单元品质中无效位置1，分别设置中压侧故障、高压侧故障；然后将线路本端开关拒动，设置线路故障。从以上模拟的3个一次设备故障中，分析保护动作逻辑。
，此时模拟一次设备故障，观察变压器保护和母线保护的动作逻辑，验证多间隔保护装置的检修压板闭锁逻辑。
5.学员演练
在实验室中人为设置故障点，学员通过前面的学习后尝试根据监控后台及保护装置告警信息进行故障类型判断及故障点定位。
