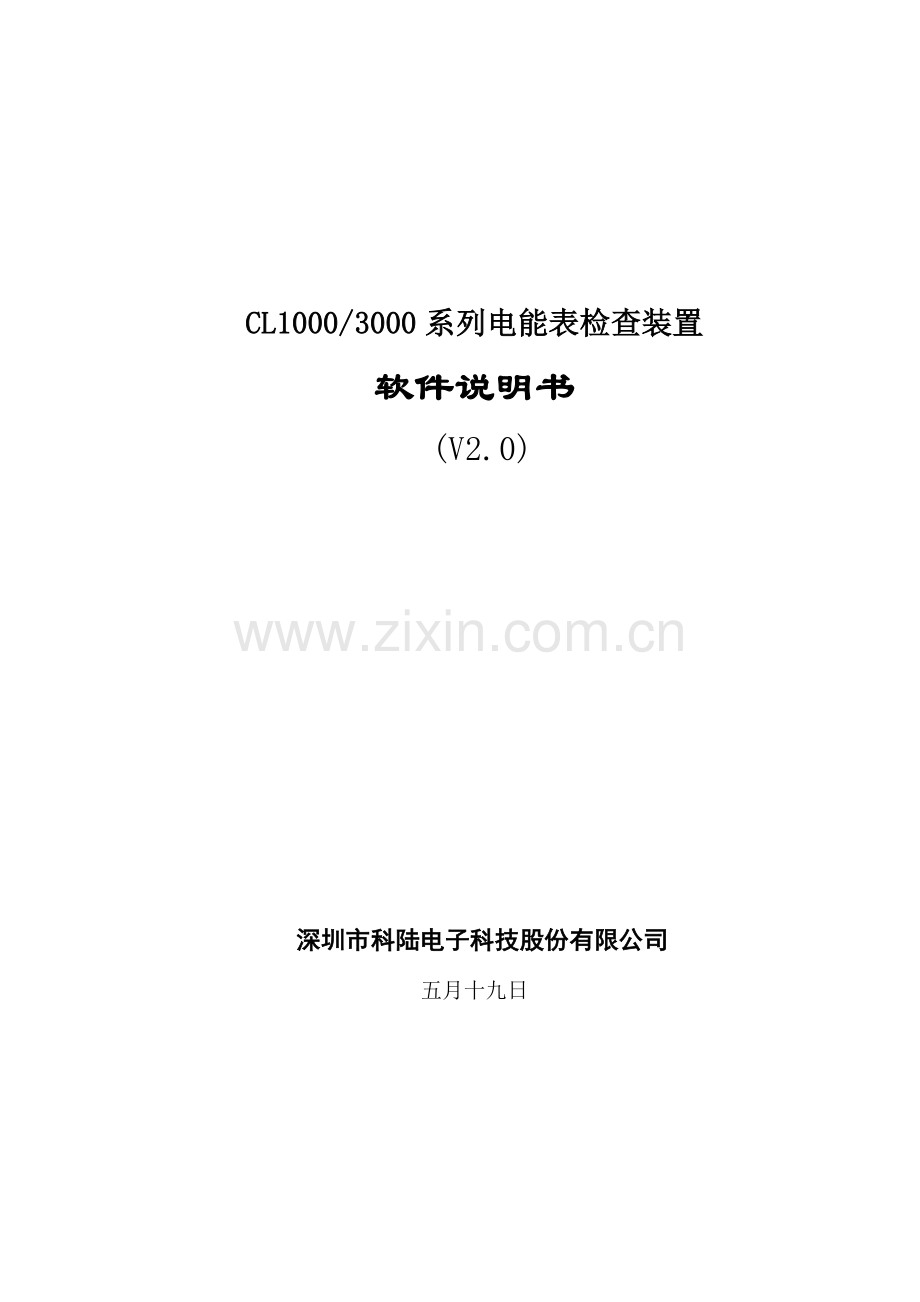

CL1000/3000系列电能表检查装置
软件说明书
(V2.0)

深圳市科陆电子科技股份有限公司
五月十九日

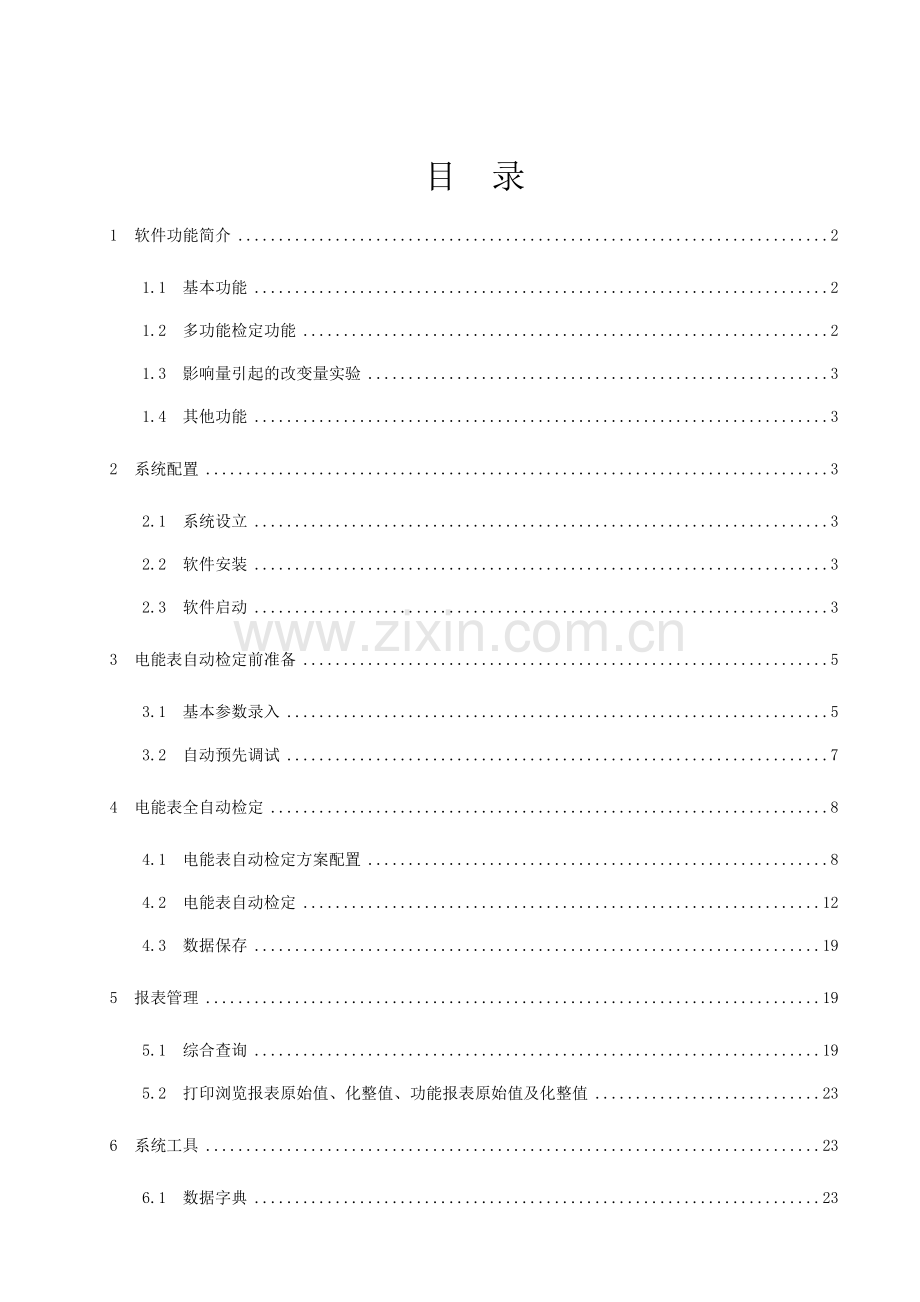

目 录
1 软件功能简介 2
1.1 基本功能 2
1.2 多功能检定功能 2
1.3 影响量引起的改变量实验 3
1.4 其他功能 3
2 系统配置 3
2.1 系统设立 3
2.2 软件安装 3
2.3 软件启动 3
3 电能表自动检定前准备 5
3.1 基本参数录入 5
3.2 自动预先调试 7
4 电能表全自动检定 8
4.1 电能表自动检定方案配置 8
4.2 电能表自动检定 12
4.3 数据保存 19
5 报表管理 19
5.1 综合查询 19
5.2 打印浏览报表原始值、化整值、功能报表原始值及化整值 23
6 系统工具 23
6.1 数据字典 23
6.2 系统配置 24
7 实例分析 27
7.1 参数信息录入 27
7.2 预调 28
7.3 电能表全自动检定 29
7.4 报表打印 29
8 多功能表检定对被检表的规定 29
附录：目前尼米兹航母1号多功能与大中子星多功能硬件的区别 31

1 软件功能简介
1.1 基本功能
l 极其方便地进行表参数录入；
l 预热，并自动对准光电头；
l 潜动，各参数自动计算；
l 起动，各参数自动计算；
l 误差检定：
普通表误差检定；
正向有功误差检定；
反向有功误差检定；
正向无功误差检定；
反向无功误差检定。
l 校核常数——五种方式：
按脉冲数进行；
准时间进行；
按起止电量进行；
标准表法；
计读脉冲法。
1.2 多功能检定功能（只合用于多功能台）
l 表设备地址强制设立；
l 通信测试，完全满足DL/T 645-1997通信协议；
l 用精密时基源测日计时误差；
l 最大需量示值误差测试；
l 全自动需量周期测试；
l 全自动时段投切误差测试；
l GPS广播对时；
l 计度器组合误差测试；
l 时区时段测试；
l 电量存储器检查；
l 读数并保存电能量底度值；
l 电能计量功能实验；
l 需量复零功能实验；
l 费率和时段功能实验
l 事件记录功能实验；
l 编程器预置功能实验；
l 显示功能实验；
1.3 影响量引起的改变量实验（只合用于多功能台）
l 电压影响实验；
l 频率影响实验；
l 谐波影响实验；
l 其它影响量实验。
1.4 其他功能
l 同时检定不同常数表；
l 同时检定不同等级表；
l 实时查看各种检定数据，涉及向量图；
l 检定点电流可任意设立，校验圈数自动计算；
l 所有检定数据可在同一页面显示并进行误差检定；

2 系统配置
2.1 系统设立
下面以科陆多功能电能表检定软件平台尼米兹航母1号软件为例说明。
本软件运营对系统规定：分辨率为1024×768以上的大字体模式，通讯为485口或红外口或RS232通讯口。
2.2 软件安装
将科陆多功能电能表检定软件平台尼米兹航母1号软件CD-ROM放入光驱，按提醒进行安装，序列号在光盘上有标记。
2.3 软件启动
安装完毕后，双击桌面上“尼米兹航母1号”快捷图标，将出现如图1所示用户登录界面。

图37 尼米兹航母1号版式电能表检查装置软件平台登录界面

在图37中，在点击校验员栏后的下拉箭头所得的下拉列表中选取姓名，在密码栏输入校验员口令，同样方法设立核验员姓名及密码。用户此时须设立被检表最大允许电压及最大允许电流值，在相应栏下进行选取设立。
设立完毕后，点击【登录】，将出现如图38所示最大允许电压电流值确认框，表达登录成功，若密码不对的，将出现相应的提醒框，在提醒框中，点击【拟定】后在图37中用户重新输入登录，或点击【取消】放弃登录。

图38 电压电流保护值确认框

在图38中，用户进行最大电压最大电流值的确认，点击【拟定该值】，则将出现图39所示尼米兹航母1号版电能表检查装置软件平台主界面，并自动联机；点击【重新设立】，则回到图37所示界面进行重新设立其最大允许电压、最大允许电流值。
图39 尼米兹航母1号版电能表检查装置软件平台主界面

3 电能表自动检定前准备
3.1 基本参数录入
是 否
经互感器
接线
方式
检的次数选择
电压规格选择

有无止逆器
电流规
格选择
局编号自动编号

局编号
前缀
出厂编
号前缀
出厂日期相同信息
证书编号前缀
相同信息
在图40所示编号管理界面中，进行表基本参数设立。亦可在其它操作后，直接点击菜单“表参数录入”或直接点击快捷按钮【参数录入】进入图40所示界面。

图40 编号管理界面
证书编号前缀
对表参数设立说明如下：
对于第一表位的任何信息设立，其他表位将自动显示与它相同的信息。因此，对其他表位的信息只需进行修改即可。
对表的电压规格、电流规格、接线方式进行设立时，在图40相应栏中进行选取，若所需规格不在所选项中，在下文1.6.1数据字典中增长相关信息。亦可直接增长，点击相应栏后的下拉箭头，在下拉列表中选取“新增”，在相应的提醒框中输入相应值即可，该列表中将增长该输入值，以后可选用该值。
设立的电压规格、电流规格若大于在图37中设立的电压电流保护值，将出现图41、图42所示提醒信息，需重新启动该软件，在图37相应栏中进行设立。

图41 电压超过保护值提醒信息

图42 电流超过保护值提醒信息

在图40中，局编号前缀：在所在栏输入，即可对每个表位表计局编号的前缀进行设立。自动编号：对所选择检定的表计的局编号的前缀后位进行自动编号，对没有选中的表计将不纳入自动编号内，点击【自动编号】按钮，出现图43所示局编号自动编号起始编号提醒框，设立其起始编号。出厂编号前缀、证书编号前缀、出厂日期：在相应栏中设立后，所有表位的出厂编号、证书编号、出厂日期将以该设立为准。
若某表位不进行检定，点击图40右上角相应表位号前方框，直至显示“×”。否则将检定显示为空的方框。

图43 局编号自动编号提醒信息

图44 被检表规格确认框

在图40中，对表参数据设立完毕，点击【开始检表】按钮，将出现如图44所示进行电表规格确认框。
在图44 中，拟定表的规格，点击【否】，则回到图40所示界面进行重新设立，点击【是】，则将出现如图45预先调试所示界面，此时系统自动保存被检表参数值。
3.2 自动预先调试
如上所述进行基本参数录入后，自动进入图44所示预先调试界面，用户在进行其它操作后，亦可点击图39所示主界面中的快捷图标按钮【预先调试】。

图45 预先调试界面
在图45中，进行预先调试。若某表位不进行预先调试，点击该表位号前方框，使其显示“×”，反之，点击使其显示为空。
在所选表位协议栏的下拉框中，选取采用的表协议。
请注意，必须保证协议设立对的，即保证可进行通讯，设立表地址才也许成功，在相应栏中对地址栏设立完毕，点击【设立地址】，出现图46所示界面，对所需预先调试的表计逐个进行设立；对单独的某一号表进行地址设立，先在图45相应表号位点击“表X点”字样，按钮【只设表X】则显示相应的表号，点击该按钮，则在出现的图47界面对该表位表计进行地址设立（界面以点击表05为例）。

图47 单个设立表地址界面

图46 批量设立表地址界面

在图46中，提醒用户按住某号表按钮进行设立，并提醒是否继续，点击【是】，则按照选定的表号相同的方式逐个进行设立，点击【否】，中断对后续表计地址的设立。在图47中，按提醒方式对所选定表号的表计进行表地址设立。
表通讯参数设立中，对第一表位进行设立，则其后表位均与其设立相同，方便用户进行修改。
设立完毕后，在“预先调试项目”栏点击需调试的项目前方框，使其显示为“√”，表达该项需调试。选取完毕，点击【开始】，则该按钮变为【停止】，此时，系统自动按所选择的预调项目及顺序进行调试，在图右边出现调试的结论及该号表的总结论(总的结论根据每项的结论判断，若有一项不合格，则总结论显示不合格，只有所有合格，总结论才判断为合格)。对没有选中进行调试的表计，其所有数据行以空白表达，对调试中合格的项在相应栏中以“√”表达，不合格项以“◆”表达。
在对表自动预先调试过程中，调试到哪一项，则 “预先调试项目”凹陷下去，并以粉红色填充。点击【停止】，随时中止，所选择的调试项目所有完毕，则该按钮变为【完毕】。点击【退出】，可随时退出预先调试界面，回到图39所示主界面。

4 电能表全自动检定
在图39所示主界面中，点击菜单或快捷按钮【开始检定】，则将出现如图48所示检定界面。

图48 电能表全自动检定界面

4.1 电能表自动检定方案配置
如图48所示，在“检定方案”选择下拉列表中，选取采用自动检定的方案。默认的有“规程检定”、“普通电能表检定”、“多功能电能表检定”，其中规程检定：根据被检表等级及有无止逆器等信息按规程设立检定项目及检定点。若下拉列表中有用户所需方案，选取后直接按1.4.2电能表全自动检定进行。若所需进行的方案与已有方案相似，如需保存原方案，则点击【复制方案】，出现图39a所示界面，输入新方案名称，再根据需修改的参数设立项按如下所述选择相关小节进行设立，然后点击【更新方案】按钮（若原方案不需保存，只需根据需修改的参数项按下述操作方法选择相关小节进行操作后更新方案即可）。
若所需方案重新设立选取“新增…”，出现如图49所示界面，增长电能表自动检定方案。

图49 方案名设立界面
在图49所示界面中，输入自定义方案名称，用户应尽量设立有代表意义的方案名称，以备标记方案名。
再在图48所示界面图左边的操作菜单，按顺序逐项选取操作项。点击“操作菜单”项目前的方框，使其显示为“√”，表达该项需设立。对相应项的选取是点击相应项目字样按钮使其凹陷下去，并以粉红色填充（下称选取操作项）。
4.1.1 预热参数设立
选取【01.预热】操作项，或在图右上角点击选项卡“1.预热参数”均出现如图50所示界面。

图50 预热参数设立界面
在图50中，设立预热电流值，在“电流(xIb)”栏输入预热时加载电流是Ib的多少倍，在“时间(分)”栏输入需历时多少分，初始默认值按规程规定设立。在预热时并自动对准光电头。
4.1.2 潜动参数设立
选取【02.潜动实验】操作项，或在图右上角点击选项卡“2.潜动参数”均出现如图51所示界面。
在图51中，设立当电流线路无电流而电压线路加80%～115%额定电压时，电能表转盘转动不得超过1转。用户选取需加载的电压(额定电压的比例) ，点击相应项前面的方框，使其打“√”（下称选取某选项），在其电压比例下输入潜动时间，用户可选取图下面复选框“起动时间的X倍”，规程规定潜动时间是起动时间的5倍。
做潜动实验时，也可加载电流，选取按规程规定的加载电流值，如图中复选框加载1/5起动电流。
说明：用户可根据需要在最后一个电压比例方框中(如图15的90%所在栏)，输入加载电压值。

图51 潜动参数设立界面
4.1.3 潜动参数设立起动参数设立
选取【03.起动实验】操作项，或在图右上角点击选项卡“3.起动参数”均出现如图52所示界面。

图52 起动参数设立界面
在图52中，进行起动参数设立。在额定电压、额定频率和cosφ=1.0（对有功电能表）或sinφ=1.0（对无功电能表）的条件下，在负载电流不超过规程规定范围时，电能表转盘应连续转动。根据等级指数设立电流倍数值(Ib)，点击【自动计算】按钮，将按规程规定自动计算其起动时间。对于周期检定的单相电能表，选取“周检”选项。
4.1.4 普通误差检定方案设立
选取【04.普通误差】操作项，在图右边出现如图53所示界面。（默认为科陆风格）
在图53中，进行普通误差检定点设立，在表格中横列为负载电流，纵列为合元、A、B、C分元每组元件功率因数，点击横向与纵向组成的方格显示为深兰色表达选取该检定点，原色表达不检定该点。用户可根据需要进行选取检定点。
圈数：以合元Ib点电能表转的圈数为基准，其它各检定点所需转的圈数自动计算，用户根据需要设立Ib点所需转的圈数后，点击该值所在的文本框，将选定的各点显示该点的圈数值。
在该界面中，用户可查看误差上限与下限，点击【查看误差上限】按钮，在选定的检定点显示该点的误差上限值，并且该按钮变为【查看误差下限】，用同样方法查看误差下限值。

图53 普通误差检定点设立界面
4.1.5 正向有功、反向有功、正向无功、反向无功方案设立
选取【04.普通误差】、【05.正向有功】、【06.反向有功】【07.正向无功】【01.反向无功】操作项，在图右边出现如图53所示界面。其操作方法与1.4.1.4基本误差检定方案设立方法相同。
4.1.6 校核常数
选取【09.校核常数】操作项，在图下边出现如图54所示界面。

图54 校核常数参数设立
在图54中，设立校核常数参数，可按四种方法校核常数：准时间(分)、按脉冲数、按起止码、计读脉冲法。
选取“准时间(分)”，则后面显示文本框，以设立走字时间，时间单位为分；选取“按脉冲数“，则后面显示文本框，以设立需走字的脉冲数；选取“按起止码”，后面增长两个文本框，一个设立起码，另一个设立止码；选取“计读脉冲法”，则按计读脉冲方法校核常数。
选取“自动读起止码”选项，在自动校核常数时会进行自动读起止码，否则用户需要人工在相应的表位上输入相应表计的起止码。
4.1.7 特殊检定项设立
选取【10.特殊检定】操作项，将出现如图55所示界面。

图55 特殊检定设立界面
在图55中，进行特殊检定项的选择与设立。
选择普通电表、正向有功、反向有功、正向无功、反向无功进行特殊检定，在图右边的复选框中进行选取。
在检定项目栏选择特殊检定项；在其它影响栏输入影响量实验项目名称，设立其它相关参数：xU、xIb、Φ角、xHz，相位控制的选择是点击相应选项下的空白框，使其显示“√”。
设立完毕，若需进行自定义的影响量实验，必须点击前面方框使其显示为“√”。
设立完毕，点击【退出】回到图48 电能表全自动检定界面。
4.1.8 多功能检定项设立
选取【11.多功能】操作项，将出现如图56所示界面。
在图56中，在需要进行的多功能实验前选取相应的功能项。选取完毕，点击【退出】回到图48 电能表全自动检定界面。
4.2 电能表自动检定
在图48中选取或设立好实际所需电能表自动检定方案后，点击【开始】按钮，系统按方案自动进行电能表相关实验。

图56 多功能检定设立界面
4.2.1 直观检查、工频耐压
在图48中点击【开始】，检定界面左下角显示检定结论，见图57所示界面。

图57 检定结论显示界面
在图57中，显示所有检定项的结论。只有所有项目所有合格，总结论才判断为合格，用“√”表达，否则判断为不合格，用“◆”表达。
其中“直观检查”、“工频耐压”的结论由用户直接设立，设立方法是双击结论方框，在空白、“√”、“◆”三种选项中选择，分别表达未检、合格、不合格。
其它各个实验项目的检定结论根据检定结果判断，每一项检定完毕，即以上述方式进行显示。
4.2.2 预热、潜动、起动实验
自动检定过程中，进行到【01.预热】、【02.潜动实验】、【03.起动实验】时，出现如图58所示界面。

所进行实验
的设立
正在进行项目的相关信息提醒

实验进度
显示栏

检定结论
显示
正在进行
的项目

图58 预热、潜动、起动实验显示界面
在图58中，信息提醒框：显示正在进行的实验项目的相关提醒信息；实验进度显示棒：显示正在进行的实验项目的进度，当整个进度棒填充时表达该项目实验完毕；正在进行的实验项目：在操作菜单中相应项目字样的按钮凹陷下去，并以粉红色填充表达；检定结论：在检定项目完毕后在检定结论栏显示其实验结论；实验项目的设立在进行该项目实验时，显示所设立的选项卡或所设立的界面（如特殊检定、多功能检定），供用户查看。
关于图58界面的说明合用于下文中相关实验项目的界面。
4.2.3 误差检定
自动检定过程中，进行到普通误差检定【05.正向有功】、【06.反向有功】【07.正向无功】【01.反向无功】时，界面右部如图59所示。

图59 误差检定显示界面
在图59中，监视器显示了当前的A、B、C相的电压、电流、相位，点击监视器【更多】，还显示总有功、总无功、视在功率、频率值等如图59B所示；检定点中显示其误差值。若检定点超差则显示为红色并注明不合格，黑绿色表达正常，兰色表达选取该检定点，闪动的“”表达正在读取误差。
图下方表格中，选取的被检表表号下的误差表达平均误差（第1次误差+第2次误差）/2；并分别显示第1次、第2次误差。化整表达平均误差的化整值。
在检定某检定点过程中，选取“调表”选项，则一直读取正在进行的检定点误差，直到取消“调表”选项才继续检定下一个检定点。

图59B 监视器显示界面
在图59B中，还可随时进行联机或关源，点击相应按钮即可。
4.2.3.1 科陆风格查看某个表的检定误差
检定完电能表误差后，若要查看某一个表各个点的误差情况，在图57下方，点击某表号字样图标，当该表号图标按钮凹下去，并变为紫灰色，各个检定点上出现的误差即为该表在该点上的化整误差，如图60所示(查看03表误差)。
在检定过程中，若要查看某表的检定误差，只需选取该表，在已检定点中显示该表在该点的误差，未检定的点上显示为0.00。

图60 查看某表位所有检定点的误差

右击该检定点所在方框

图61 查看所有表位某检定点的误差

4.2.3.2 科陆风格查看所有表某点的检定误差
检定完电能表误差后，若要查看所有表在某一个实验点的误差，以进行表的误差情况分析，可在要查找的检定点上右击，各个表号下面将显示该检定点误差值，如图61所示（当右击检定点I=0.5Imax，cosφ =0.5L时）。
在检定过程中，右击已检定点亦可查看所有表在该检定点的误差情况。
4.2.3.3 普通风格查看误差
在图59中,点击选项卡【普通风格】，则将出现图62所示界面。

图62 普通风格查看误差检定

在图62中，表格横列为合元和A、B、C分元时的负载电流、功率因数。纵列为表位数。某表位的某检定点以红色填充表达该表位该检定点超差，以绿色填充表达当前检定点。在查看中点击基本检定点，则横向一排及纵向一排均以浅兰色表达，横向表达该表位所有检定点的误差，纵向表达所有表该检定点的误差。
4.2.4 校核常数
自动检定过程中，进行到项目【09.校核常数】时，界面下方如图63所示。

图63 校核常数显示界面
在实验中，图63显示起码值、止码值、脉冲数；走字完毕，点击【计算走字误差】按钮，则按规程中对所选择走字方法的规定，自动计算每一表位的误差，在相应位置显示。
4.2.5 特殊检定
自动检定过程中,进行到项目【10.特殊检定】时，出现如图64所示界面。

图64 特殊检定显示界面
在图64中，右边复选项前面的单选框表达现在正在进行哪一种表的特殊检定项，上方正在进行的检定项以粉红色填充。下方各表位显示相应检定项目平均误差的化整值、平均误差、第1次误差、第2次误差。提醒信息栏显示正在进行特殊实验的相关信息。
结论
显示

进程棒
显示
同样，用户亦可调表，在进行某一项实验时，选取“调表”选项，则将一直进行该项目，直到取消调表选项为止。

结果
显示

正在进行
的项目
图65 多功能实验显示界面

4.2.6 多功能检定
自动检定过程中，进行到项目【11.多功能】时，出现图65所示界面。
在图65中，进程条显示正在进行项目的进度；正在进行的项目：正在进行的实验项凹下去，并以粉红色填充；结果显示：显示每一被检表的日计时误差、最大投切误差等值；结论显示：显示每一被检表的检定项目的结论及总结论，同样只有所有实验项目均合格才为合格。检定完毕后将每一表计的这一结论作为图22中相应表的“13多功能”检定项的结论。
4.3 数据保存
自动检定结束或检定过程中点击快捷按钮“存盘”，则将出现图66所示界面。

图66 保存数据显示界面
在图66中，进行保存，有“保存所有数据”、“不保存不合格的表”两种选择。在保存时的参数中设立当前温度等参数，这将作为检定证书或检定结果告知书中的相关信息。

5 报表管理
5.1 综合查询
查询符合条件的报表进行打印，点击【查询打印】下【组合查询】，则将出现图67所示界面。
在图67中，设立查询条件，查询符合条件的表计记录并可打印。
查询条件栏可同时输入四个条件：设立检定日期起止时间、局编号设立起止编号，出厂编号设立起止编号，合格或不合格，当条件值输入后，只有所设立条件被选取才会有效(即点击前面方框，使其显示“√”)，点击【查询】，则在图下角显示所有符合条件的表计信息，此时可对查询符合条件表计的报表进行操作。
在未检标志下输入符号，则在打印报表时未检项将以此为标记，用户可根据需要设立字号，选取批量打印，则将所有符合条件记录进行打印；选取预览，则在打印时，进行预览；打印时有四种选择：打印证书原始值，打印告知书原始值；打印证书化整值，打印告知书化整值值。
在图右下角表基本信息栏显示该表的型号及最后结论。

图67 组合查询显示界面
5.1.1 打印检定证书
在图左边点击某条符合条件的记录，若检定结果为合格，在图右下角表基本信息栏显示该表的型号及最后结论。点击【打印检定证书】，将出现图68所示证书打印界面。若选取了批量打印选项，则可对所有查询到的表计的检定证书进行打印。
在图68A中，点击菜单【打印】，将进行证书封面的打印，点击【预览】，进行证书封面预览，点击退出，退出该界面，回到图67所示界面。
点击【多功能证书第1页】选项卡，将出现图68B所示界面。

图68A 证书封面打印界面

图68B 多功能证书内容打印界面
在图68B中，用同样方法进行证书内容预览及打印。
5.1.2 打印结果告知书
当在图左边点击某条符合条件的记录，若检定结果为不合格，则在图右下角表基本信息栏显示该表的型号及最后结论。点击【打印结果告知书】，将出现结果告知书打印界面。若选取了批量打印选项，可对所有查询到的表计的检定结果告知书进行打印。其操作方法与上述1.５.１.1打印检定证书方法相同。
5.1.3 打印特殊检定报表
在图左边点击某条符合条件的记录，点击【打印特殊检定报表】，将出现图69所示特殊检定报表打印界面。若选取批量选项，将对所有符合条件的表计的特殊检定报表进行打印。

图69 特殊检定记录打印界面
在图69中，在选择栏选取正向有功、反向有功、正向无功、反向无功，界面显示相应选项下的特殊检定记录，点击【打印】，可进行打印，点击“×”，退出该界面。
5.1.4 打印其它报表
在图左边点击某条符合条件的记录，点击【打印原始记录】、【打印多功能检定报表】、【打印多功能原始记录】、【打印总览表】、【打印工作登记表】、【打印总览表】，将出现相应报表显示界面，在其界面中，点击【打印】，进行打印，点击“×”，退出。若选择批量，对所有符合条件的表计的检定信息进行打印。
5.1.5 将检定数据实时上传MIS系统
在图左边点击某条符合条件的记录，点击【发送到MIS系统】，将检定数据实时上传到MIS系统。
5.2 打印浏览报表原始值、化整值、功能报表原始值及化整值
点击【查询打印】下【打印浏览报表原始值】、【打印浏览报表化整值】、【打印浏览多功能报表原始值】、【打印浏览多功能报表化整值】，将出现图67所示界面，可打印、浏览相应报表的原始值或化整值。

6 系统工具
6.1 数据字典
点击主菜单“系统工具”的子菜单“数据字典”，出现图70所示界面。

图70 数据字典显示界面
在图69中，可进行数据类别的增长、删除，数据类别中的数据项增长、删除。点击【增长类别】，将出现图71所示界面。

图71 增长类加显示界面
在图71中，输入类别名称，点击【拟定】，则在类别中增长了该类别。
在图70中，在类别栏中选取类别，点击【增长字条】，则出现图72所示界面。

图72 增长字条显示界面
在图72中输入字条名称，将在所选定的类别中增长该数据项。
在图70中，选取需删除的数据项，点击【删除它】，则将删除该数据项，若需删除某类型，先所有删除该类型的数据项，再选取该类型，点击【删除它】即可删除该类型。
6.2 系统配置
只有系统员级才有该菜单操作权限，点击主菜单“系统工具”的子菜单“系统配置”，出现图73所示界面（默认界面为常规配置）。
6.2.1 常规

图73 常规配置设立界面
在图73中，进行端口设立、检定控制、系统设立、证书设立。检定控制：对检定过程中的参数进行配置；系统设立：编号及表位数的设立，这些设立必须退出界面，重新启动时才会生效；证书设立：对证书的一些相关参数进行设立。
6.2.1.1 端口设立
对台体与电脑连接的通讯端口进行设立，涉及色标端口、表端口、源端口。
6.2.1.2 检定控制
检定控制是对每个检定点而言的，满足任一条件或误差合格后就开始检定下一个点，防止检定死锁。
● 读到第X个误差后停止检定：是指误差不合格时应在读到第X个误差后停止对该检定点的检定。
● 检定某点时最多等待X分钟：表达检定某点时最多等待的时间，若希望有调表的时间可将该参数设立大些。
● 通过选择误差上限、下限的下拉菜单，可以设定误差合格比例，可以收窄误差限。选择范围从0.1到1.0，每次递增0.1，共10种比例。
● 设立第一次误差和第二次误差相差多少为合格，以去掉粗大误差。
● 平均误差、偏差值的计算控制，设立倍数与方根值即可。
6.2.1.3 系统信息
● 编号：设立打印证书时显示的编号为出厂编号或计量编号或其他编号；
● 表位数：设立一次最多检定的表位数，可设立的有效数字为1-24；
● 用户名称：设立打印报表时的用户名称。
6.2.1.4 证书设立
设立证书的字号信息。
装置编号、等级、型号及标准表的编号、等级、型号，直接查看所用装置的铭牌即可。
6.2.2 用户管理
在图73中，点击【用户管理】选项卡，将出现图74所示界面。
在图74中，可进行用户密码及权限管理，对功率因数角进行设立。
6.2.2.1 用户
在用户管理表格中直接输入新用户的各项信息：名称、密码、权限。亦可直接进行更改。
选定要删除的用户名称，按Delete键删除。
假如该用户为系统员，则该用户所有操作都能进行。
6.2.2.2 功率因数角设立
用户先选择接线方式，然后再设立功率因数角。
6.2.2.3 其它参数设立
在“更多”栏根据实际需要进行设立。

图74 用户管理设立界面
6.2.3 谐波

图75 谐波设立界面

在图72中，点击【谐波】选项卡，将出现图75所示界面。
在图75中，可进行谐波相关参数的设立。
在进行1.6.2所述的设立时，必须在图73中，点击【退出】，方可退出。相关特殊说明的设立，必须退出整个系统才生效。其它设立退出该界面即可生效。

7 实例分析
实例：对一批不同厂家，不同等级的多功能表从参数录入到全自动检定全过程的操作进行说明。
7.1 参数信息录入
是 否
经互感器
接线
方式
检的次数选择
电压规格选择

有无止逆器
电流规
格选择
局编号自动编号

局编号
前缀
出厂编
号前缀
出厂日期相同信息
证书编号前缀
相同信息
先将表计在电能台上挂好，并拟定该批表计的最大允许电压(如100V)及最大允许电流(6A)，软件系统启动后，设立自动联机，出现图40所示界面。

图76 参数信息录入界面
在图76中，按挂好的表计信息进行录入，假如只对01—06及10表位的表计进行检定，且该批表为三相三线有功、直接接入、首检、有止逆器、电压规格为100V、电流规格为1.5(6)A，则点击表位07、08、09、11、12前的方框，使其显示“×”，表达该几个表位不进行检定。在图左上方，按下所标注项目的下拉箭头，在其下拉列表中选择相应信息，假如电流规格栏不存在1.5(6)A ，则点击下拉列表中的【新增…】，则将出现增长的规格名称提醒框，在提醒框中输入1.5(6)，然后点击【拟定】即可。
如第一块表铭牌信息为：厂家：深圳科陆，规格：DSSD719，表常数：1600，多功能电能表，等级：0.5，局编号：CL33-01，出厂编号：335501，出厂日期：2023-12-20，送检单位：电能表车间，证书编号：CL3-001，则在表格中设立相应的信息。对于制造厂家、电表型号、表常数、类型、等级、送检单位等，可点击相应的表格，将出现下拉箭头，点击箭头，在下拉列表中点击选取。若所需输入的值不在列表中，则点击【新增…】，在得到的输入名称提醒框中设立相应名称（对于多数不在列表中的信息，可按9.6.1所介绍的操作方法增长相应的值）。其它参数值输入时，若有连续的编号或信息相同，可在相应列表的上一行空白文本框中输入，则所有表计的该信息均自动进行相同设立。第一块表设立完毕，下面11块表的信息均与第一块相同。用户可根据实际情况进行修改。
7.2 预调
设立完毕，点击【开始检表】，将出现图77所示界面。

图77 预先调试界面
在图77中，一方面将表计的通讯设立好，在各表位的通讯栏选取该表采用的通讯协议，一般都设立为与制造厂家名称相同(但有的厂家中分不同的版本，如老威胜协议与新威胜协议)。
然后设立表地址，先将各表号下的地址设立好，一般与表位号统一。点击【设表地址】，将出现“请按住X号设备的写按钮，继续吗？”，用户依次按住每个表的写按钮(每个厂家的表计不同样，根据表计使用说明书提醒，找到写设备按钮，如科陆的表就是表计上的按钮3)，若继续，点击相应界面的【是】，继续设立，否则不继续。因表计厂家众多，一般表计都能强制写表地址，有的不能进行，可将地址设立为该表的出厂号或直接问厂家。
若单独对某个表计设立地址，可双击注明该表计的表号字样，设立地址后，再点击【只设表X】按钮，按出现的提醒信息，按住该表号的写设备地址。
通讯参数设立完毕，选取预调的项目(点击相应项目前的方框使其显示为“√”)，点击【开始】，则系统自动进行预先调表，相应的功能测试结果如图中显示，“√”表达合格，否则表达不合格。

7.3 电能表全自动检定
预调完毕，可进入全自动检定阶段，点击菜单【开始检表】或快捷按钮【开始检表】，将出现图78所示界面。

图78 电能表全自动检定
在图78中，选取检定方案，如选取“多功能表检定方案”。若用户需要的检定方案不在列表中，可进行方案配置，按1.4.1介绍的方法进行。方案设立OK，点击【开始】，电能表进行全自动检定，用户不需要作任何干预（用户亦可随时点击原开始按钮的【停止】进行中止），检定数据自动保存，再次选取该批表计时，会显示上一次的检定数据。
7.4 报表打印
电能表自动检定完毕，点击【查询打印】下【组合查询】，查询符合条件的表计，选取后在相应界面中，点击需打印的报表按钮即可打印。

8 多功能表检定对被检表的规定
多功能表检定对被检表的规定见表5。
表5 多功能表检定对被检表的规定
设 置 项
设 置 要 求
密码(字符)
000000
需量周期
15分钟
滑差
置为滑差方式，滑差时间1分钟，无滑差方式必须说明
时区表
所有时区指向第1时段表
第1时段表
07:00 12:00 19:00 22:00 23:00 (代表峰、平、峰、平、谷)
被检表的时间可以任意设立
涉及年月日周时分秒
表5续 多功能表检定对被检表的规定
设 置 项
设 置 要 求
表设备地址可设立
设立方法，比如按几号钮等
需量都可以被清空

月末结算时间
每月1号0时
表的通信速率及方式
比如：1200,e,8,1
表的时钟输出频率
比如：1Hz、1024Hz等
需量周期脉冲输出端子

是否完全符合DL/T645-1997

附录：目前尼米兹航母1号多功能与大中子星多功能硬件的区别

序号
项目
大中子星
尼米兹航母1号
1
高等级的时钟测试仪
无
有
2
全自动有无功脉冲切换盒
无
有
3
每个表位带485接口
无
有
4
高级多功能误差计算板
无
有
5
全自动通道选择器
无
有
6
CL303三相程控功率源(增强版)
无
有

注：旧的台体不能升级为尼米兹航母1号级，由于硬件已经大部分不同。

用户须知
1、 本使用手册及配套的三相多功能电能表检查装置平台软件尼米兹航母系列软件和相关的文字、图形，仅限本装置的用户使用，未经本公司的书面允许，不得以任何形式和方式提供应第三方。
2、 本使用手册及配套的三相多功能电能表检查装置平台软件尼米兹航母系列软件的版权和解释权归深圳市科陆电子科技股份有限公司所有，由于版本升级带来的变动，恕不另行告知。
3、 本装置为高精度的计量仪器，功能强大，为充足发挥其功效，务必请仔细阅读本手册。
4、 由于技术的进步和产品的更新，公司会对产品做出改善，使得设备和手册也许有少许差异，但不影响使用，若有疑问敬请您征询本公司客户服务部。
5、 本产品的保修期限原则上是一年，但以下项目不在保修范围之内：曾被非本公司修理员恣意改换或修理，或曾被错误操作、疏忽使用；意外事件或天然灾害而引致损坏，或曾被高压干扰或输入不正常的电压或曾被更改机身编号。
6、 本产品终身服务，保修期外将收取服务成本费。
7、 本手册基本上是以尼米兹航母1号为例编写，因内容基本相同，对其他版本的软件同样合用。

深圳市科陆电子科技股份有限公司市场营销部总经销
市场营销部 电话： 26719709 传真：
邮编：518057
客户服务部 电话： 传真：
