绘图仪说明书第版.doc

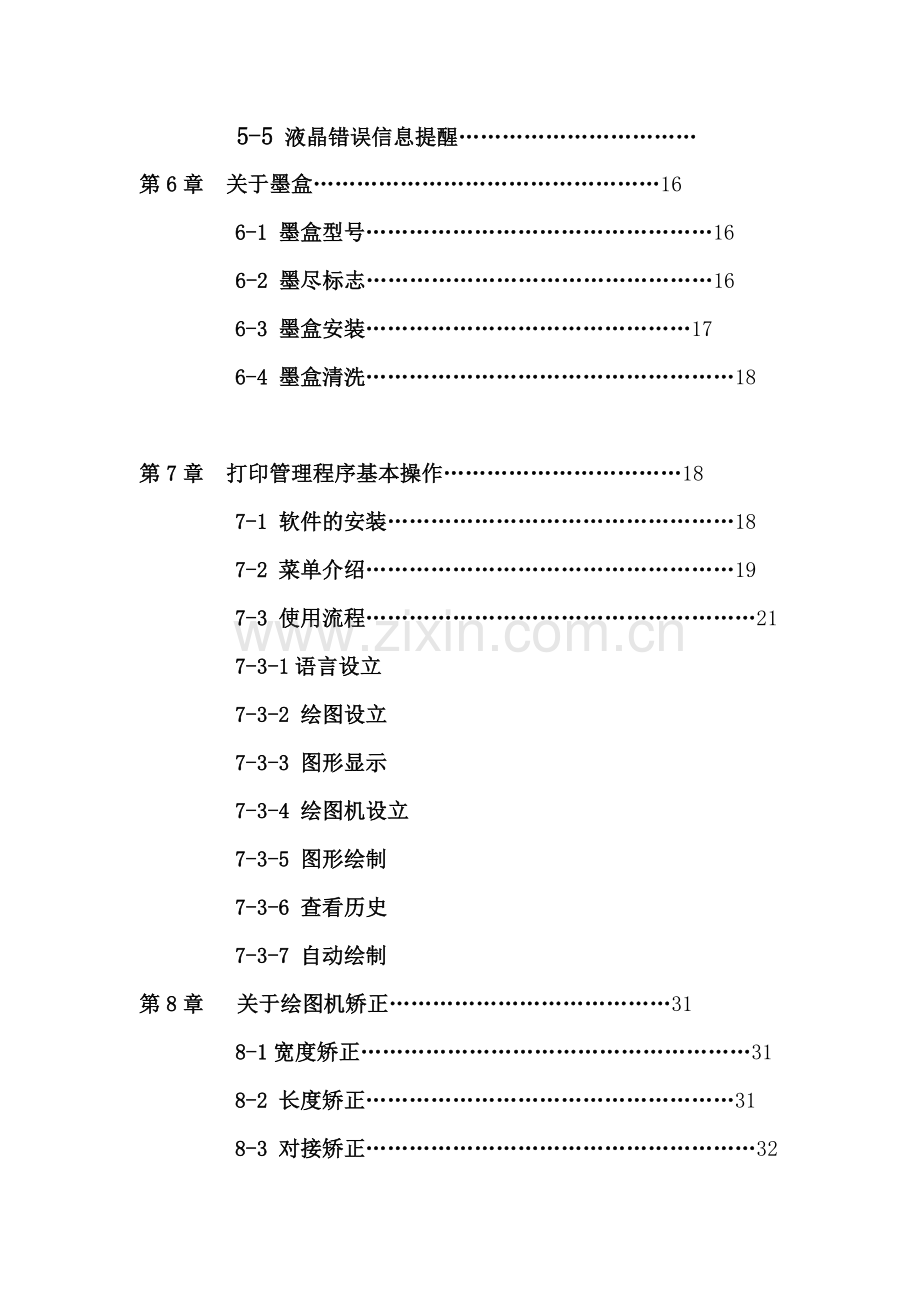

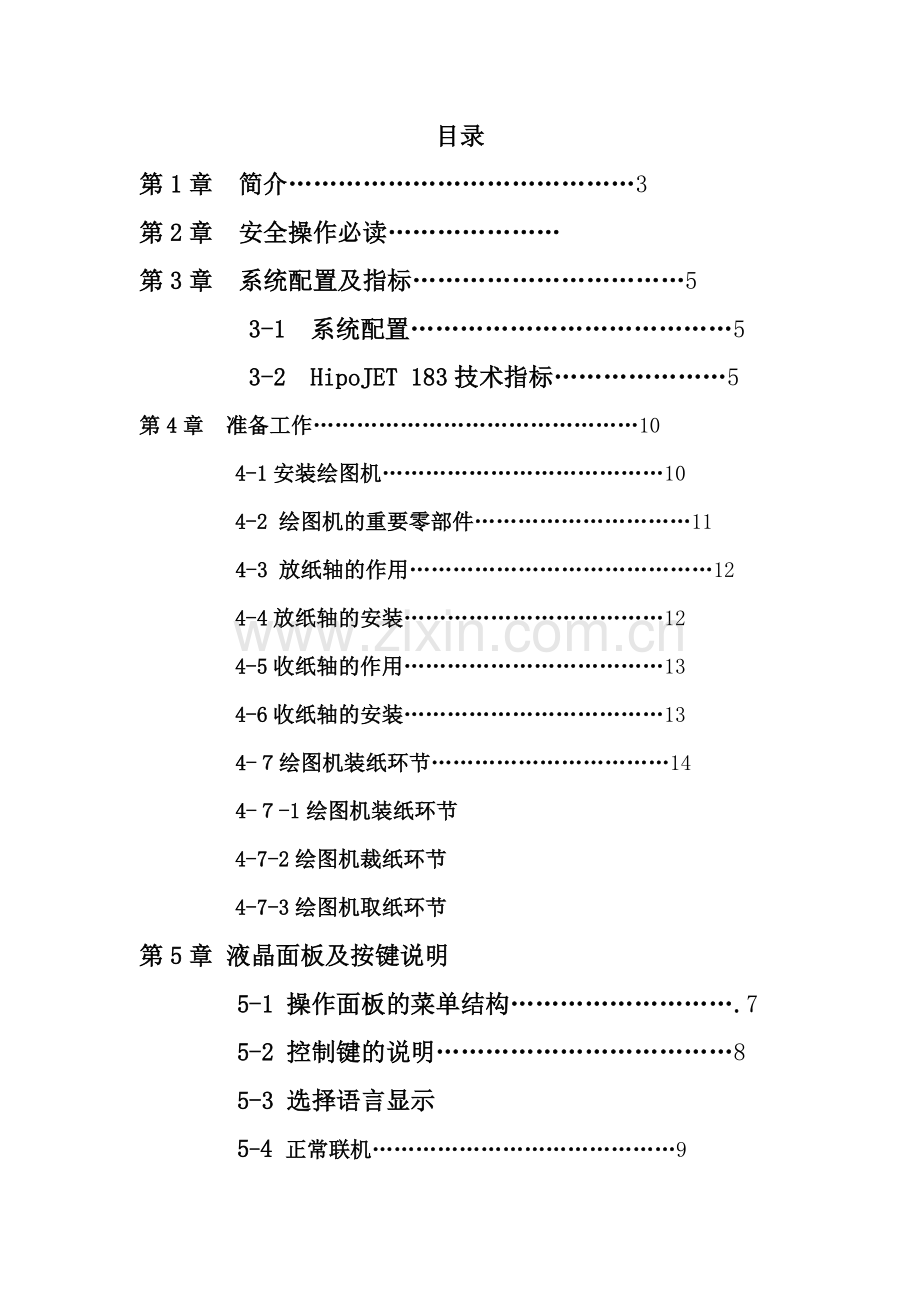

目录第1章 简介3第2章 安全操作必读第3章 系统配置及指标53-1 系统配置53-2 HipoJET 183技术指标5第4章 准备工作104-1安装绘图机104-2 绘图机的重要零部件114-3 放纸轴的作用124-4放纸轴的安装124-5收纸轴的作用134-6收纸轴的安装134-绘图机装纸环节144-1绘图机装纸环节4-7-2绘图机裁纸环节4-7-3绘图机取纸环节第5章 液晶面板及按键说明5-1 操作面板的菜单结构.75-2 控制键的说明85-3 选择语言显示5-4 正常联机95-5 液晶错误信息提醒第6章 关于墨盒166-1 墨盒型号166-2 墨尽标志166-3 墨盒安装176-4 墨盒清洗18第7章 打印管理程序基本操作187-1 软件的安装187-2 菜单介绍197-3 使用流程217-3-1语言设立7-3-2 绘图设立7-3-3 图形显示7-3-4 绘图机设立7-3-5 图形绘制7-3-6 查看历史7-3-7 自动绘制第8章 关于绘图机矫正318-1宽度矫正318-2 长度矫正318-3 对接矫正328-4 错位矫正338-5 喷头之间的调整348-6 矫正环节36第9章 解决问题可靠运营379-1 绘图机状态379-2 打印质量389-3 数据传输389-4 应用软件38第1章 简介由衷的感谢您使用HipoJET系列绘图机，该机融合了国际先进技术，性能稳定、操作简朴、性价比高、并配有最先进的自动收放纸功能。非常适合大幅面的工程线条图、排料图、石油测井图、地质测绘图、土地规划图等行业，并受到专业人士的青睐，HipoJET系列绘图机让您体会到非常好的图形质量。高效率的输出、节省人力成本、节省生产成本、提高您在行业中的竞争力。为了方便您安装使用本机，请您在使用前具体阅读说明书和图片。HipoJET 大幅面绘图仪正视图（图一）HipoJET 大幅面绘图仪侧视图 （图二）HipoJET 大幅面绘图仪左视图 （图三）HipoJET 大幅面绘图仪重要部件图 （图四）HipoJET 大幅面绘图仪安装示意图 （图五）HipoJET 大幅面绘图仪零部件安装位置图（图六）HipoJET 大幅面绘图仪收纸杆、放纸杆装取位置图（图七）HipoJET 大幅面绘图仪安装卷筒纸示意图（图八）HipoJET 大幅面绘图仪卷筒纸安装完整示意图（图九）第2章 安全操作必读1. 电源要有稳定的接地系统，不要与其他大功率的用电设备共用。电源电压上下浮动不能超过10 %。随机附带有一根三芯接地电源线，电源插座必须插入三芯插座，不能用转接口插入两芯插座。（使用电源时，务必保证电源有效接地。）2 保证绘图机的金属轮可靠接地，增强抗干扰能力。3. 本机为光机电设备严禁随意拆装机械或进行改装。4. 严禁在关机状态下，人工快速移动墨车。避免在快速移动过程中产生电流而损坏主板。5. 长时间不用时, 应当采用断电措施；避免因其他因素导致的损坏。6. 在机器出现异常情况下严禁继续使用。例如有焦糊味、冒烟、异常噪音等；否则会导致机器的损坏。应立即与供应商联系，由维修人员解决故障。7. 保持机器表面清洁干净，避免液体或其他异物进入机器内部。否则将会导致设备短路导致损坏。8. 设备在运营时严禁将手或其它物品放在墨车旁；否则将会导致人员伤害并会对绘图质量导致影响。9. 移动设备之前，先将支架下方脚轮刹紧锁依次打开后，再进行移动，避免设备翻倒损坏。移动后再将刹紧锁依次锁紧。10不要将设备放置以下地点： 地面有倾斜的地方； 容易产生震动和晃动的地方 温度和湿度容易发生剧烈变换的地方； 受到阳光、强光或热源的照射的地方； 潮湿或多尘的地方；第3章 系统配置及指标3-1 系统配置可以运营WIN 2023、 WIN XP操作系统有并行接口（LPT）的计算机都可以支持HipoJET系列绘图机及相关的输出软件。电脑配置与绘图机输出的速度没有直接关系，重要取决于被解决文献的大小，配置高的计算机解决的速度快，就会提高绘图机的输出效率。3-2 HipoJET 183技术指标最大进纸宽度 188 cm有效打印宽度 183 cm喷头数量 2（HP51645A）最大绘图速度 65 /h分辨率 150 dpi硬件接口 LPT 文献格式 HPGL/2液晶显示 中文/英文最大卷纸重量 50 kg 最大收纸长度 45 M最大绘图面积 1200合用纸张 35g 65g毛重 95 kg净重 55 kg电源 AC220V（50hz-60hz）功率 135 W工作环境温度 10-30工作环境湿度 15%-80% ( 无结露RH )第4章 准备工作4-1 安装绘图机将装有绘图机的包装箱打开；两人以上合力将其平稳抬出，放在平稳的桌面或平地上，准备进行组装。打开包箱取出配件，内有螺丝和安装工具，稍后您会使用这些工具。（参见图十）（图十）注意每侧支脚均有两个脚轮，用黑色连杆将两个支脚连接；在黑色连杆两端各有两个M5的螺口，用M5的内六角螺丝对准螺扣，用箱内的M5的内六角扳手将螺丝拧紧。（参见图十）绘图机底部安装完毕后，两人以上合力将机头平稳抬起，平放在绘图机支架上；再将左侧机头抬起，将底下的八芯电缆线对接插好。（参见图十）在包装箱内有八个M6的内六角螺丝，是用来固定机头与支架的；校准机头与支架的螺口，装上M6的内六角螺丝，用内六角扳手拧紧。 注意： 检查左侧机头与机架的八芯电缆是否插好。检查连接处的螺丝是否拧紧。检查各个部件之间的连接是否对的；检查连接处是否牢固。 4-2 绘图机的重要部件绘图机重要部件有机头、左侧支架腿带脚轮、右侧支架腿带脚轮、黑色的底脚连杆、平衡杆、收纸轴、放纸杆、墨盒等组成。（参见图十一） （图十一）4-3 放纸轴的作用放纸轴是绘图机在连续绘图过程中，不断的将卷筒纸供给打印，起支撑和收放纸的作用。4-4 放纸轴的安装：放纸轴是38mm光滑的铝合金圆杆，把 形孔的一端放在有电机的一侧，形孔的一端放在另一侧；有两个黑色塑料碟型纸筒卡箍配合使用。（参见图十二） （图十二）右侧的（黑色塑料碟形纸筒）卡箍外沿安装在距离铝合金圆杆锥形孔端约5.0CM处，用M5的内六角螺丝固定住；右侧固定螺丝的位置。（参见图十三） （图十三）左侧的黑色塑料碟形纸筒卡箍安装位置，要根据纸卷的宽度来定；按（图十二）所示的放纸方向装入卷筒纸后，必须向右用力推紧再用M5的内六角螺丝拧紧固定。（参见图十四） （图十四）4-5 收纸轴的作用收纸轴是内部镶有一根活动的撑杆，可手动调节升降来改变直径，此结构可方便将绘好的图纸取下备用。（参见图十）4-6 收纸轴的安装将 锥形孔的一端对准机头左侧的锥形顶芯，向左用力推轴压缩顶芯弹簧；再将形口的一端放入机头的右侧的端口。用力向内转动收纸轴上的手轮，会顶起撑杆，增大收纸轴的直径；用力向外转动手轮，会缩紧撑杆。表达转动手轮的方向 可将撑杆顶起 可将撑杆收起 （图十五） 4-绘图机装纸与取纸环节5-1绘图机装纸环节 先将平衡杆放在支架上，并尽量靠左。 放纸轴穿过纸卷，且纸卷两端卡箍到位；尽量将纸卷轴卡紧，并拧紧固定螺丝。（参阅第5-4章）操作人员应站在绘图机的前面，面向绘图机；两人合力将装有卷筒纸的放纸轴抬起，将形的一端对准右侧支架上的马蹄形口内的锥形接口，将形的另一端向右边用力顶入，与左侧放纸电机接口的转动方向配合入位。将收纸杆装入机头上的马蹄形接口，形口的一端安装时在机头的右侧，另一端是锥形在机头的左侧；向左边用力压缩顶入，将右侧收纸轴与右侧支架上的马蹄形接口配合入位。（参见图十六）（图十六）通电后按面板按面板上的 键，使放出的纸张长度可以到达收纸轴即可，如不够长或太长，可以按 松纸键和 紧纸键进行长度调整。将放纸轴上的卷筒纸打开，再把压纸轮抬起，长度能与收纸轴对接为宜，从绘图机的背面，将绘图纸轻推到正面，把绘图纸绷紧并与收纸轴的刻槽对齐，用裁纸刀沿收纸轴的刻槽裁下后；先用胶带纸粘接绘图纸的中心位置，再向两边粘接好；粘接点的数量由绘图纸的宽度来定；此时应转动手轮把收纸轴的撑杆升起（参见图十七），然后放下压纸轮。（图十七）取下平衡杆，平稳的放在导轨槽内；放纸电机会自动放纸，使平衡杆处在最低位置并保证纸张有一定的张力。按收纸键使收纸杆转动一周，用手将粘接处抚平在收纸杆内。（参见图十八）（图十八）4-7-2绘图机裁纸环节当图纸打印结束后，需要载下图纸备用时，按紧纸键使平衡杆升到高到可以用手操作为止。将平衡杆放在支架上，并尽量靠左。在按紧纸键使纸基本绷紧为宜。可以沿绘图机平台的裁纸槽裁切纸张，也可以在绘图机平台与收纸杆之间裁切纸张。4-7-3绘图机取纸环节握住收纸杆的右端用力向左推，分离收纸杆与左侧的接口，即可取下收纸杆。在取打印的整卷图纸时，先要旋转手轮将收纸轴的撑杆收紧（参见图十五）；握住纸卷与绘图方向相反旋转，使胶带与图纸脱落，可将图纸旋转取下。4-7-4 打印前的环节随机带有一条三芯电源线和打印信号线（25芯），将电源线插入电源插座后，再把打印信号线（25芯）与计算机的并口（LPT）连接起来；开机前准备工作完毕。开机前应按以上环节再检查一遍，保证操作对的。打开绘图机电源，稍后液晶显示初始化正常；此时可以通过计算机打印所需图形。4-8 关于用纸的注意事项不可使用潮湿、破损、卷曲、褶皱或边沿翘起的纸张，不可使用有洞或打孔的或带有凸起的纸张；请使用35-65g平整的绘图纸，卷纸重量50kg。 注意： 检查收纸轴卷筒纸是否上好，假如松动将会影响打印质量。检查在绘图前收纸轴撑杆应顶起增大直径。 检查放纸轴碟形卡箍是否对的。 检查平衡杆在绘图前是否放入导轨内。 检查墨盒是否插入仓内。 第5章 液晶面板及按键说明5-1 液晶面板的菜单结构液晶控制面板是进行人机交互的控制面板，基本操作指令可以通过面板菜单实现；在没有电脑联机的情况下，对绘图机进行基本操作；如进纸、退纸、松纸、紧纸等，通过液晶面板也可以了解绘图机的当前状态。（参见图十九）绘图机液晶面板示意图 （图十九）液晶显示中英文对照表5-2 控制键的说明 放纸轴紧纸键。（手动控制送纸轴的紧纸功能） 放纸轴松纸键。（手动控制送纸轴的松纸功能） 执行键。（在绘图过程中，按暂停后，再按键继续绘图。）在没有绘图或装载数据的情况下，按该键可以检测墨车移动、收纸轴的基本功能。） 暂停键。（在打印过程中如须暂停，按下暂停键绘图机会处在暂停状态，墨车应停在图纸的两端；再按键绘图机继续进入打印状态。） 急停键。（在绘图过程中发现问题，紧急终止操作。重新操作，须按键重新初始化。） 裁纸键。（绘图结束后，按此键将纸自动裁开。本配置是选件。） 墨盒清洗键。（在绘图机输出图形有一些点或线没有印出时，有也许墨头堵塞时，用此键进行清洗。） 复位键。（绘图机重新初始化，假如此时打印管理程序仍在发送数据，应取消打印数据的传送并重新按该键就可以开始新的操作。） 退纸键（手动控制收纸轴的退纸） 进纸键（手动控制收纸轴的进纸）5-3 选择显示语言：先按下键保持住，再按下键 液晶显示是中文状态。先按下键保持住，再按下键 液晶显示是英文状态。液晶显示的图宽是打印文献的最大宽度（单位：MM），图长是打印文献的实际长度（单位：MM），一次打印的最大长度60M。（参见中英文对照表）5-3 联机环节 将电源线、并口线（LPT）插好后，打开电源绘图机开始自检，查看液晶面板；在当前状态下，液晶显示初始化完毕，表达绘图机工作正常；可以通过计算机发送数据，液晶显示正在加载数据，加载完毕后开始打印。如有问题将在液晶的错误代码中显示错误信息。（参见错误信息代码表）5-4 液晶错误信息提醒喷墨绘图机 PM-01 错误代码表 序号错误代码 注 释 1 01 内存RAM读/写校验错 2 02 头文献起始字节装载错(AA55H错) 3 03 分辨率设立错 4 04 单/双向喷墨设立错 5 05 单/双墨头设立 错 6 06 图纸宽度设立/回复错 7 07 图纸行数设立/回复错 8 08单/双墨头设立/回复错 9 09 Y 补偿设立/回复错 10 10 X 补偿设立/回复错 11 11分辨率设立/回复错 12 12 PM 卷纸电机光栅错 13 13图纸宽超范围 14 14 CUP-2 串口超时 15 15头文献设立错误 16 16 Y 校正参数超范围 (3MM) 17 17 X 校正参数超范围 (3MM) 18 18RAM自检错19 19DM喷墨头小车光栅故障第6章 关于墨盒6-1 墨盒型号HipoJET绘图机选用HP51645a 型号墨盒，可以向供应商或惠普耗材专卖商店购买。目前市场充斥假货，一定要购买正品，否则会影响打印质量和绘图机的使用寿命。6-2 墨尽标志墨盒里的墨水在绘图过程中，不断的消耗；当墨水到低位时，墨盒的墨尽标志由绿色渐变为黑色，若该标志为全黑时，表达该墨盒墨水已用完，需更换墨盒。（参见图十二）（图二十）6-3 墨盒安装当绘图机运营一段时间后，随着墨水的消耗，没有墨水时，就需要更换新墨盒。必须是关闭电源再更换墨盒。在打印长图前，最佳先检查墨盒的墨水量，尽量避免在打印半途更换墨盒；安装或更换新墨盒按图十三的顺序操作。（图十三）6-4 墨盒清洗当绘图机打印的图形有一些点或线没有印出时，就需清洁墨盒。将墨盒从墨仓中取出，用眼镜布将喷嘴轻拭干净，再装入墨仓内；然后打印一小段图形进行比较。在开机状态按下Clear键，墨头可自动进行清洗。第七章 打印管理程序的操作7-1软件的安装 HipoJET程序是专用于Hipo公司HipoJET型绘制机的PC终端软件，其功能包含图形浏览、绘制，以及绘图机的参数设立与校正。 Hpgl2程序的系统规定：操作系统：Windows 2023 或者 Windows XP外设接口：并口HipoJET程序是绿色软件，无需安装。只需从hipo公司处取得HipoJET-YYYY.zip（YYYY表达版本号）文献，并将其解压缩在硬盘中即可。解压缩可以使用winrar、winzip或者Windows Xp自带的文献提取工具完毕。HipoJET程序包含的重要文献及其功能如下：文献描述hpgl2.exeHpgl2的主程序hpgl2.ini配置文献，请勿删除或修改Winio.dll winio.sys winio.vxd并口驱动，无需安装Ch375dll.dll ch375wdm.sys CH375WDM.INFUsb口驱动，需要右键点击CH375WDM.INF选择“安装”History.ini保存绘制历史直接双击HipoJET.exe即可启动HipoJET程序。主界面如下：7-2 菜单介绍本节对HipoJET软件的菜单做简朴的逐个介绍，具体细节可以参见第3节使用流程。文献打开：读取并显示hpgl/hpgl2图形。关闭：关闭当前正在显示的hpgl/hpgl2图形。绘制：绘制当前正在显示的hpgl/hpgl2图形。继续绘制：与“绘制”菜单类似，但可以从上次绘制中断处开始。退出：结束程序。查看放大：将图形显示比例放大一倍。缩小：将图形显示比例缩小一倍。适中：显示整个图形的全景。缩放：制定图形显示的比例。工具自动绘制：自动监视指定目录，将其中的文献（涉及后增长的）逐个绘制。 自动绘图目录历史：查看绘制历史。语言英语：切换软件语言为英语。简体中文：切换软件语言为简体中文。繁体中文：切换软件语言为繁体中文。配置绘图配置：配置与图形相关的参数。绘图机设立：设立绘图机的工作参数。帮助使用手册：显示本手册。关于：软件的版本，以及其它信息。7-3 使用流程本节具体介绍了使用hpgl2软件各种功能的流程，共分语言设立、绘图设立、图形显示、绘图机设立、图形绘制、自动绘图、绘图机矫正共七个部分。7-3-1语言设立：点击“语言”菜单，在弹出的三个菜单中选择需要的语言，点击相应的子菜单。7-3-2 绘图设立：点击“配置”“绘图配置”菜单，可以看见弹出如下的对话框：在这个对话框中，用户可以对绘图尺寸和默认线宽进行设立。绘图尺寸有三种方式来拟定： 第一种是由文献中PS指令决定。但是并非所有的cad软件输出的图形文献中均具有PS指令，在这种情况下，用户打开图形时往往会得到如下的提醒框：此时，就需要用户选择第二条，即“根据文献内容自动决定”。 第二种方式是根据文献内容自动决定，这种方式可以自动找出所有绘图指令所到达的坐标范围，从而定出一个矩形外框，作为图形显示和绘制的边框。 第三种方式是由用户指定具体的尺寸，一般情况下请勿使用此方式，由于这种方式也许导致图形的缺失或者纸张的浪费。默认线宽：设立的线宽越大，线条越粗，图形越清楚，同时耗墨越快。线宽设立在关闭绘图文献之后会恢复为1，不会影响下面的绘图。7-3-3 图形显示：在此之前，请用户保证在绘图设立环节已经设立了合适的选项，一般来说，绘图设立环节只需要设立一次，对于某些特殊的图形，才需要重新进行绘图设立。 使用菜单“文献”“打开”，可以弹出对话框，选择需要查看的图形文献，如图所示：选择图形之后，可以在程序主窗口看到图形。默认的比例是将Y方向也就是图形的宽度方向充满，这是由于多数情况下绘图的宽度不变，而图形的长度方向也许很长。 假如需要改变图形的显示比例，可以使用“显示”菜单下的四个子菜单调整。 当打开新的图形时，上一图形自动关闭。7-3-4 绘图机设立： 选择菜单“配置”“绘图机配置”，会弹出如下的对话框： 绘图机配置涉及：矫正设立，平移设立，接口设立，内存设立，和绘制行为设立。矫正设立：这个选项由厂家在机器出厂时设立好，一般不需要改动。假如的确需要改动，请参考第9章的绘图机矫正。平移设立：所谓平移是指，由于cad软件输出图形时，图在宽度方向（屏幕上的Y方向）上的坐标值距离原点比较远。这种情况下，假如绘图机从宽度方向的原点开始绘制，图形也许就会不全。如下图所示： 黑色框内的部分，是可以绘制的范围（在显示器里看是红色的）。本来按图形的宽度来算，是可以所有绘制的，由于cad软件输出图形时，偏移宽度方向圆点（上图中的黑色矩形下边框）过大，导致无法完整绘制。平移设立就是设立将图形向下平移，以尽也许多地将图形绘制出来，共有两种方式： 自动平移：程序检测图形的宽度和坐标偏移，当图形宽度在绘制范围内，但是坐标偏移过大时，自动将图形平移到接近底边，进行绘制。当自动平移生效时，会有如下的提醒：平移之后的图形如下（右边为显示完全） 手动平移：由用户指定将图形向下平移一定的距离。假如由于向下平移导致图形部分不可见，程序会给出提醒：由于手动平移一般只需要对极个别图形使用，所以每关闭当前图形时，手动平移的值会复原为0。 接口设立：硬件使用什么接口与PC终端相连，就选择什么接口，目前只有并口方式。 内存设立：通常情况下，选择50K到100K即可满足需求（出厂配置为2M）。当需要进行大批次绘制时（比如下班前将图形发送到绘图机，晚上让绘图机在无人控制PC的情况下作业），可以将内存设立为较大值。 绘图行为设立：涉及绘图后是否删除文献，以及单个图形的绘制次数。其中绘图次数在关闭图形文献之后，自动恢复为1，不会影响以后的绘图。7-3-5 图形绘制：在对的打开图形文献之后，可以使用绘图机将打开的图形绘制出来，有直接绘制和继续绘制两种模式： 直接绘制：使用菜单“文献”“绘图”，此时会弹出对话框，在绘制的时候显示绘制进度，如下图所示：按钮“取消”可以中断绘图过程，按钮“暂停”可以暂停绘图过程，当绘图暂停后，可以点击“继续”按钮继续绘图过程。假如由于人为中断，或者绘图机无墨等因素导致绘图中断，则再次绘制同一文献时，会弹出如下对话框：“起点”处自动填写绘图中断的距离，假如需要，也可以手动修改起点值。点击“拟定”则从“起点”处开始绘制，点击“取消”，则从头开始绘制。继续绘制：使用菜单“文献”“继续绘图”。与直接绘制的区别仅在于，一定会弹出对话框让用户选择起点，即使未曾中断绘制。在两种情况下也许需要这样做：绘制中断但hpgl2程序无法获得中断位置（比如PC机掉电）；或者是不需要绘制某个图形的前面部分。7-3-6 查看历史： hpgl2程序会保存下绘图的历史记录，涉及绘制的文献名，绘制时间，和绘制的完毕情况。点击菜单“工具”“历史”即可弹出历史对话框： 可以选中一个历史图形，点击“绘制”，即可重新绘制，前提条件是该文献仍然存在（自动打印的文献往往无法使用该方法进行重新绘制）。点击“清空”按钮，可以清空历史，点击“取消”按钮，退出历史对话框，回到程序主界面。7-3-7 自动绘制： 图形绘制部分介绍的方法只能一张一张地绘制图形，hpgl2软件还能提供自动绘制功能。点击菜单“工具”“自动绘制”，弹出文献夹选择对话框：选定文献夹后出现自动绘图任务列表，并自动开始逐个绘制其中的文献：假如需要将任务列表中某个文献提前绘制，需要中断当前文献的绘制，在任务列表中选中需要提前绘制的文献，然后点击下方的“提前”按钮，该任务就会被移动到任务列表的最顶端，然后再点击下方的“绘制”按钮，即可。 假如需要中断自动绘图，点击任务列表下方的“取消”按钮即可，假如此时正在进行绘图，还需要先点击进度对话框的“取消”按钮。 假如希望后台作业，则可以点击右下角的托盘图标，绘图队列窗口将隐藏，假如需要恢复绘图队列串口，再次点击右下角的托盘图标即可。 需要注意的是：由于自动绘制功能尽也许减少人工干预，所有的图形都是从头开始绘制；自动绘制时，指定目录下的文献在绘制完毕之后会被删除，假如配置了不删除文献，则会将文献保存在备份文献夹中，该文献夹位于HipoJET.exe的相同途径下，名称为save。第8章 关于绘图机矫正8-1 矫正环节喷头间的错位调整喷头间的对接调整相邻两扫描之间的错位调整相邻两扫描之间的对接调整宽度矫正长度矫正以上矫正，要使用随机提供的样图文献，选用较精确的钢板尺测量，将矫正参数填写完毕时，在以下程序界面里,按“拟定”即以保存好，不用经常调整，应做好备份记录。8-2 喷头之间的调整当插拔喷头时，也许会导致两个喷头之间有对接、错开等问题，该调整需要关闭打印管理程序，在HPGL.ini文献中调整。点击以下界面进入程序：输出测试图形，如出现下图情况，则要增大HPGL2.ini文献中Nozzle_distance_y数值，均为整数，最大值不要超过150。如出现以下情况，则要减少Nozzle_distance_y数值，均为整数，最小值不要少于135。如出现以下情况，则要增大HPGL2.ini文献中Nozzle_distance_x的数值，均为整数，最大值不要超过75。如出现下图情况，则要减少Nozzle_distance_x的数值，最小不能小于70。注：修改数据后保存hpgl2.ini，再运营hipoJET8-3 宽度矫正（即绘图机喷头移动的方向） 双击HipoJET软件图标，进入软件界面；单击配置选项，选择绘图机矫正，出现以下界面。将宽度误差填入方框内，正误差填正数，负误差填负数。例如：将宽度矫正图文献输出,实测输出线的长度,(以mm为单位,精确到0.1mm),再减去标准长度1000mm,所得的数据带符号填入宽度矫正框内。假如实测数小于标准长度1000mm，则框内填负数，否则填正数（“+”可以省略），见示意图。8-4 长度矫正（绘图机进纸的方向）将长度误差填入方框内，正误差填正数，负误差填负数。 例如：将长度矫正图输出，实测进纸方向的线条长度（以mm为单位，精确到0.1mm），再减去标准长度1000mm，所得的数据符号填入长度矫正框内。假如实测数小于标准长度1000mm，则框内填负数，否则填正数（“+”可以省略），见示意图。以上两项矫正要在对接、错位矫正，喷头间隙调整后进行。8-5 对接矫正输出测试图，如相邻两次扫描之间，出现下图情况，则要在对接矫正框内填正数（“+”号可以省略），数值要以mm为单位，精确到0.1mm，数值大小是目测大约数，一般为0.50mm以内，以保证线条不重叠也没有空隙为准，且检测图形的长度尺寸满足精度规定。如相邻两次扫描之间，出现下图情况，则要在对接矫正框内填负数，数值要以mm为单位，精确到0.1mm，数值大小是目测大约数，一般为0.50mm以内，以保证线条不重叠也没有空隙为准，且检测图形的长度尺寸满足精度规定。该项矫正使测试图的X方向（即进纸方向）的精度满足规定为参考。8-6 错位矫正输出测试图，假如相邻两次扫描之间，出现如下图情况，则规定错位矫正框内填正数（“+”号可以省略），数值要以mm为单位，精确到0.1mm，数值大小是目测大约数，一般为0.25mm以内，以保证线条基本成直线即可。假如相邻两次扫描之间，出现如下图情况，则规定错位矫正框内填负数，数值要以mm为单位，精确到0.1mm，数值大小是目测大约数，一般为0.25mm以内，以保证线条基本成直线即可。第9章 解决问题可靠运营本章包含了帮助用户解决绘图机最常见问题的宝贵信息。所列举的问题提成如下几类： 绘图机状态 打印质量 数据传输 应用软件9-1 绘图机状态 绘图机无法启动确认电源线已与绘图机连接好且插入电源插座；确认电源开关已打开；检查电源是否通到绘图机。液晶无显示在打印状态液晶是明亮的，在待机状态是暗的；按任意键应有显示。检查电源插头是否插好， 电源开关是否打开。文献无法打印发送文献和开始打印有短暂延迟属于正常现象，务必使用对的的接口电缆，将其连接到绘图机和计算机的对的端口上。墨车抖动乱画在打印过程中墨车抖动；检查光栅尺是否脱位；墨车在长期的运营中轴套过度磨损，只需更换轴套即可。放纸轴不动在打印过程时放纸轴不能同步放纸，检查机头左侧的八芯电缆是否插好，否则有也许是墨车数据线出现老化，只需更换数据线即可。9-2 打印质量许多打印质量问题需要对墨盒进行清洁、校准操作。打印前清洁墨车导轨，打印后清洁墨盒喷嘴；假如打印出现墨滴时请更换墨盒。9-3 数据传输绘图机无法打印时，检查打印电缆和电源是否已对的稳固连接；确认数据传输是否对的。9-4 应用软件有时打印问题是由软件引起，尝试从用户的应用程序打印一个简朴文献。假如打印不正常，则说明软件有问题或计算机感染了病毒。重新安装打印软件或应用软件并清除病毒。
