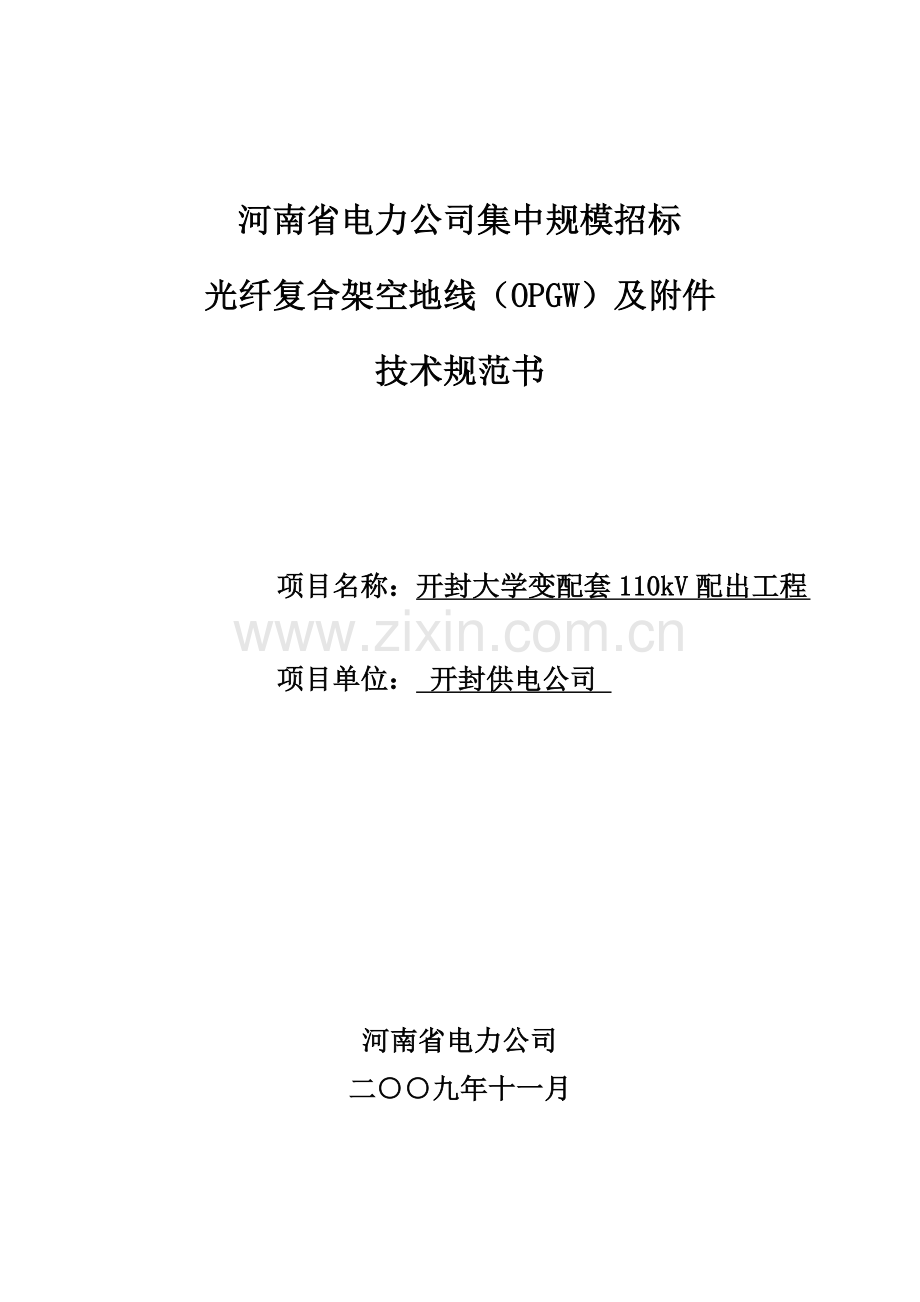

河南省电力公司集中规模招标光纤复合架空地线（OPGW）及附件技术规范书项目名称：开封大学变配套110kV配出工程项目单位：开封供电公司河南省电力公司二○○九年十一月河南省电力公司集中规模招标光纤复合架空地线（OPGW）及附件技术规范书（通用部分）项目名称：开封大学变配套110kV配出工程项目单位：开封供电公司河南省电力公司二○○九年十一月通用部分目录 1 总则 1 1.1 一般规定 1 1.2 投标人应提供的资格文献 2 1.3 工作范围 2 1.4 对设计图纸、说明书和实验报告的规定 3 1.5 标准和规范 7 1.6 投标时必须提交的技术数据和信息 8 2 技术参数和性能规定 8 2.1 概述 8 2.2光纤特性 8 2.3 OPGW 8 2.4 OPGW的配套金具 10 3 实验 13 3.1 概述 13 3.2 OPGW实验 13 3.3 OPGW金具实验 15 3.4 现场开箱检查 15 3.5 到货送检 16 4 设计联系、工厂验收和监造、技术服务 16 4.1 设计联络会 16 4.2 工厂验收和监造 17 4.3 技术服务 17 5 成品OPGW的包装、运送及交货 18 5.1 OPGW包装规定 18 5.2 装运及交货 20 附录A 供货业绩 21 附录B 投标人应提供的技术资料 21 附录C 工艺控制一览表 22 附录D 重要生产设备清单 22 附录E 重要实验设备清单 22 1 总则 1.1 一般规定 1.1.1 投标人应具有招标公告所规定的资质，对投标人的资质规定见招标文献商务部分。 1.1.2 投标人应仔细阅读本招标文献（技术规范通用和专用部分）在内的招标文献阐述的所有条款。投标人提供的OPGW应符合招标文献所规定的规定。投标人也可以推荐满足招标文献规定的类似的OPGW（或定型产品），但必须提出具体的技术偏差。 1.1.3 本招标文献提出了对OPGW及其附件的技术规定。内容还涉及投标人必须提交的文献、设计联络会、培训、技术服务、实验、验收和其它必需的项目。 1.1.4 本招标文献提出的是最低限度的技术规定，并未对一切技术细节作出规定，也未充足引述有关标准和规范的条文，投标人应提供符合本招标文献1.5.2条所列的标准和本招标文献规定的成熟系统和优质产品。本招标文献所使用的标准如与投标人所执行的标准不一致，按较严格的标准执行。 1.1.5 投标人提供的OPGW及其附件必须是技术上先进和成熟的，原材料和配件是崭新的。 1.1.6 假如投标人没有以书面形式对招标文献的条文提出异议，则意味着投标人提供的材料及产品完全符合本招标文献的规定。如有偏差，应在投标书中以本招标文献（技术规范专用部分）表5技术偏差表的格式进行描述。 1.1.7 本招标文献将作为订货协议的附件。本招标文献未尽事宜，由协议签约双方在协议技术谈判时协商拟定。 1.1.8 本招标文献中涉及的有关商务方面的内容，如与招标文献的商务部分有矛盾时，以商务部分为准。 1.1.9 本招标文献技术规范中各条款如与技术规范专用部分有冲突，以专用部分为准。 1.1.10 投标书应制作规范严谨，应提供本招标文献规定的全套响应材料，不宜采用“参见商务….”等字样；所有资质文献、用户证明、实验报告及生产能力文献(详见本招标文献1.2条)等集中编排，并在起始处以表格或清单形式罗列。目录齐全，正文及所有插图均统一编制页码。 1.2 投标人应提供的资格文献投标人在投标文献中应提供下列的资质文献，否则视为非响应性投标。 1.2.1 投标人必须提供信息产业部或信息产业部指定机构颁发的电力专用通信设备进网许可证。 1.2.2 投标人应提供符合招标文献商务部分规定的业绩资料，资料的填写格式见本招标文献（通用部分）附录A。 1.2.3 投标人应提供由权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。 1.2.4 投标人应提供履行协议所需的OPGW制造的重要设备等生产能力的文献资料。 1.2.5 投标人应提供有效的OPGW及附件的型式实验报告，报告应由第三方权威检测机构出具。注：“有效的”指4年内（以投标截止日为限）、与所招标OPGW型式规格相同或相似、按DL/T832-2023进行实验的型式实验报告。以下文字中意义相同。 1.2.6 除以上内容外，投标人应对技术规范规定的其他内容明确应答或明确承诺。假如需要的话，投标人应免费提交招标人规定的供合理评标用的补充数据和资料。 1.3 工作范围 1.3.1 本招标文献的使用范围仅限于本工程所采购的OPGW及其附件。具体为：提供符合本招标文献规定的OPGW、配套金具、相应的设计、实验与检查资料、设计联络会、工厂验收、施工培训、现场安装督导和调试、试运营中的技术服务。 1.3.2 卖方应在协议签订前中向买方提供一份详尽的生产计划表（见表1-1），涉及OPGW的设计、材料的采购、工厂验收以及运送等项的具体计划，以拟定每部分的工作及其进度。表1-1 OPGW生产进度计划表协议号：_________________________ 项目名称：____________________________ OPGW 规格：____________________ 工作日期：_____________至____________ 供货厂商名称：____________________ 产品执行标准：_______________________ 工作号：_____________ 序号项目名称开始时间 (第×周) 结束时间 (第×周) 连续时间 (共×周) 备注 1 协议生效 2 设计文献和图纸的认可 3 设计联络会 4 材料的采购 5 OPGW制造 6 OPGW实验及防振设计 7 设计联络会 8 工厂验收 9 OPGW及附件准备装运 10 OPGW及附件发送 11 货到现场 1.3.3 交货时间如有延误，卖方应及时将延误交货的因素、后果及采用的补救措施等向买方说明。 1.4 对设计图纸、说明书和实验报告的规定 1.4.1 设计文献和图纸的认可及交付 1.4.1.1 所有需要买方确认的技术文献和图纸，均应由卖方在技术协议签订后的2周内提交给买方进行审查认可。这些技术文献和图纸涉及：光纤技术参数、光缆及配套金具技术参数、图纸、型式实验报告（有效的）、光缆防振设计及安装说明等。买方有权在审定期对这些技术文献和图纸提出修改意见。买方对技术文献和图纸的认可并不减轻卖方对其技术文献和图纸对的性的责任。须经买方确认的技术文献和图纸应由卖方提交至技术规范专用部分表1-1所列单位。买方在收到需认可的技术文献和图纸2周内，将一套确认的或签有买方校定标记（买方负责人签字）的技术文献和图纸返回给卖方。凡买方认为需要修改且经卖方认可的，不得增长买方的费用。在未经买方对技术文献和图纸作最后认可前，任何的采购或加工引起的损失均由卖方单独承担。 1.4.1.2 卖方在收到买方对技术文献和图纸的确认后，应于1周内按技术规范专用部分表1-1所列单位提供最终版的技术文献和正式图纸，并提供采用WINDOWS下的AUTOCAD 14及以上版本软件编制的电子文献。最终版的技术文献和正式图纸必须由卖方负责人签字或加盖工厂的公章。 1.4.1.3 最终交付并投入运营的OPGW及附件应与最后确认的技术文献和图纸一致，以保证买方可以按照最终版的图纸和资料对所供OPGW及配套金具、导引光缆等产品进行维护和更换。 1.4.1.4 所有图纸的图框应采用标准框，框内表达出制造厂的名称、图名、签字日期、工程代号、项目名称、图号(每次修改版应加注相应符号如R1、R2等)。所有图纸应符合ISO标准的A或B系列图纸标准，尽也许采用A3或A4规格。图例说明使用中文，所有尺寸和参数单位用SI制。 1.4.1.5 图纸资料（含CAD电子文档）涉及如下内容： 1) OPGW结构图 2) 金具零件结构及组装图 3) 接线盒结构图和安装图 4) 线盘外形图 5) 运送包装示意图 6) 余缆盘安装图 7) OPGW的蠕变曲线(2023及2023的) 8) OPGW防振方案 9) 其他有关的图纸 1.4.2 对说明书的规定 1.4.2.1 说明书应是所有设备的安装、运营、检查、维护等方面的说明，说明书由制造厂提供并注明就近服务的授权机构。说明书应装订成册。 1.4.2.2 说明书涉及 1) 系统总体描述 2) 单丝、OPGW及附件的技术参数(涉及设备的总体和每个组件) 3) OPGW的热稳定计算（含原则和公式或计算方法） 4) OPGW的拉力计算（含原则和公式或计算方法） 5) 施工安装手册（含施工设备规定）及运营维护手册 6) 包装、运送、存放规定 7) 其它有关资料和说明（含设计联络会后买方规定卖方补充的其他说明性文献） 1.4.2.3 说明书应使用中文 1.4.3 对实验报告的规定 1）提供实验依据的标准 2）提供实验的实验设备和仪器仪表的型号 3）提供的实验报告涉及：（1）全套出厂实验报告（2）有效的型式实验报告（雷击和短路电流等实验应满足DL/T832-2023）（3）重要原材料（涉及光纤、金属单丝、油膏等）的实验报告（4）重要附属材料的技术指标。 1.4.4 其他资料 1）产品合格证 2）推荐的维修周期 3）卖方采用的特殊的标准和规定 4）其他需要提供的资料 1.4.5 设计图纸、说明书、实验报告等资料的交付时间及数量卖方应按下表的内容和时间规定及时提交设计图纸、说明书、实验报告等资料。表1-2 设计图纸、说明书、实验报告等资料的交付时间序号内容交付时间 1 图纸类认可图在协议生效后 2周内提供最终图在买方确认后2周内提供 1.1 OPGW结构图 1.2 金具零件结构及组装图 1.3 接线盒结构图和安装图 1.4 线盘外形图 1.5 运送包装示意图 1.6 余缆盘安装图 1.7 OPGW的蠕变曲线(2023及2023的) 1.8 OPGW防振方案 1.9 其他有关的图纸 2 说明书设备装运前4周 2.1 系统总体描述 2.2 单丝、OPGW及附件的技术参数(涉及设备的总体和每个组件) 2.3 OPGW的热稳定计算（含原则和公式或计算方法） 2.4 OPGW的拉力计算（含原则和公式或计算方法） 2.5 施工安装手册（含施工设备规定）及运营维护手册 2.6 包装、运送、存放规定 2.7 其它有关资料和说明（含设计联络会后买方需要补充的其他说明性文献） 3 实验报告 3.1 型式实验报告（有效的）协议生效后4周内 3.2 出厂实验报告设备装运后2周 3.3 重要原件（涉及光纤及金属单丝）的实验报告设备装运前4周 3.4 重要附属材料的技术指标（涉及油膏的吸氢率）设备装运前4周 4 其他协议生效后3周内 4.1 产品合格证 4.2 推荐的维修周期 4.3 卖方采用的特殊的标准和规范 4.4 金具及组件和接线盒CAD电子文档 1.5 标准和规范 1.5.1 除本招标文献特别规定外，卖方所提供的产品均应按下列标准和规定进行设计、制造、检查和安装。所用的标准必须是其最新版本。假如这些标准内容矛盾时，应按最严格的条款执行或按双方商定的标准执行。假如卖方选用标书规定以外的标准时，需提交与这种替换标准相称的或优于标书规定标准的证明。 1.5.2 本招标文献是参照以下标准制定的，投标的OPGW及附件应符合本招标文献的规定，本招标文献未作规定的规定按照下述相应标准执行。凡是注明日期的引用标准，其随后所有的修改单（不涉及勘误的内容）或修订版均不合用本招标文献。凡是不注明日期的引用文献，其最新版本合用本招标文献。表1-3 标准和规范序号标准号标准名称 1 GB/T7424.4 -2023 光缆第四部分：分规范光纤复合架空地线 2 GB/T7424.1 -2023 光缆总规范 3 GB/T9771.1～9771.5 通信用单模光纤系列 4 GB/T 1179-1999 圆线同心绞架空导线 5 GB/T2314-1997 电力金具通用技术条件 6 GB/T2336-2023 防振锤技术条件 7 GB/T18899-2023 全介质自承式光缆 8 DL/T 832-2023 光纤复合架空地线 9 DL/T 766-2023 光纤复合架空地线(OPGW)用预绞式金具技术条件和实验方法 10 DL/T 788-2023 全介质自承式光缆 11 YD/T 814 光缆接头盒 12 IEEE Std.1138 用于公共电力线路的光纤复合架空地线IEEE标准 13 IEC 60104-1987 架空线路用铝镁硅合金丝线 14 IEC 61089-1991 圆线同心绞架空导线 15 IEC 61232-1993 电工用铝包钢线 16 IEC 61396 OPGW的电气、机械和物理性能规定及其测试方法 17 IEC 61284-1997 架空线路金具的规定和实验 18 IEC60793-1-2023 光纤，第1部分：总规范 19 IEC60794-1-1999 光缆，第1部分：总规范 20 ITU-T G.652 非色散位移单模光纤特性 21 ITU-T G.655 非零色散位移单模光纤特性 22 ASTM B 416-1998 同心绞铝包钢绞线 23 ASTM E 139-2023 金属材料传导蠕变、蠕变断裂和应力断裂的标准实验方法 24 ASTM B 415-1998 硬拉铝包钢单丝用标准 25 ASTM E8 金属材料的强度测试方法 1.6 投标时必须提交的技术数据和信息 1.6.1 投标人应提供技术规范通用部分附录B中规定的技术资料和技术数据，投标人提供的技术数据应为产品的性能保证数据，这些数据将作为协议的一部分，任何与这些数据的偏差都应通过买方的批准，并在技术规范专用部分表5技术偏差表中明确体现。 1.6.2 投标人应提供附录C～E中规定的技术资料。 1.6.3 投标人应提供OPGW及附件、导引光缆的技术参数和其他需要提供的信息。 2 技术参数和性能规定 2.1 概述除非另有规定，OPGW及附件应符合本招标文献1.5条款中所述标准的规定。招标人应认真填写技术规范（专用部分）中技术参数响应表中买方规定值，投标人应认真填写技术参数响应表中卖方保证值。 2.2光纤特性根据系统通信的规定，本工程光缆选用的光纤的技术参数应符合技术规范（专用部分）光纤技术参数响应表的规定。 2.3 OPGW 2.3.1 OPGW的最大盘长由卖方提供，买方将在签署中标协议时给出所有的盘长及分盘号, 盘长不允许有负公差，卖方按分盘号及盘长供货。 2.3.2 规定的OPGW参数规定的OPGW的机械特性与该工程所用地线相配合。光缆应适合本规范提出的使用条件并保证良好的使用性能。 2.3.3 OPGW的其他规定 2.3.3.1 单盘OPGW不允许有单丝、光单元和光纤接头，设计寿命不小于30年。 2.3.3.2 光缆的相邻层绞制方向必须相反,最外层为右向。切断光缆时线股不应散开，并能和金具配合。 2.3.3.3 OPGW应能承受雷电、短路电流、涉及感应电压电流和能预料的超常外部条件，OPGW将能承受通过指定的故障电流在指定的时间不引起退火、变形、变质或损害铝包钢、铝合金丝、内装光纤的铝管或不锈钢管、支撑导向组件（假如使用任何内插件或填充物）及光纤自身。并能正常运营，在工程使用寿命期间不损害信号传输或减少光纤特性。 2.3.3.4 光纤应当有适当的余长，当光缆承受40%RTS时,必须保证光纤无应变、无附加衰减，当光缆承受60%RTS时, 必须满足光纤应变不大于0.25%，光纤附加衰减不大于0.05dB以及该拉力取消后，光纤无明显残余附加衰减。如业主有特殊需求，卖方应提供拉力达成70%RTS的应力应变曲线。 2.3.3.5 最小允许的弯曲半径：光缆外径的20倍(动态时) 光缆外径的15倍(静态时) 2.3.3.6 光纤可分组（不限两组），组别色必须明显区别，同组内的光纤颜色必须明显区分，应采用全色谱来辨认，不能褪色、迁染。为避免光纤混淆，OPGW与导引光缆的光纤颜色应保持一致。 2.3.3.7 防振系统为控制OPGW的振动水平，卖方应根据买方所提供的资料采用适当的防振措施，并说明不同情况下需要安装的防振金具的型式、数量和安装位置，以保证采用上述措施后在光缆线夹出口处和防振金具线夹出口处（或端口）微应变不大于±150με，卖方应提供建议书及相应的计算书。买方可用现场测振的方式验证实际防振效果。卖方应提供已生产过的用于与本工程相似的OPGW销售业绩及其采用的防振措施，及相应的计算书供买方认可。对于大跨越工程的OPGW防振系统应进行第三方实验验证，对于大档距的OPGW防振系统建议进行第三方实验验证。第三方实验验证的费用在签定协议时由买卖双方商定。 2.3.3.8 根据本地的雷暴日推算出雷击能量（库仑值），OPGW的结构设计、选材等必须满足雷击能量规定。 2.3.3.9 在绞线时无论涂覆防腐油膏或采用其它有效措施，都应保证OPGW的防腐性能，防腐油膏应符合IEC61394的规定。 2.3.3.10 OPGW及单丝的技术参数规定见技术规范（专用部分）的相应规定。 2.4 OPGW的配套金具 2.4.1 卖方提供与所供OPGW配套的金具，其中应涉及悬垂线夹、耐张线夹、接线盒、防振金具、专用接地线及配套金具等。除了非磁性金属材料料制成品，所有金具均应热镀锌。部件材料应在加工、制造完毕后再镀锌。其金具握力及防振措施的实验验证应满足本工程档距及高差的规定，对已验证过的应提供实验验证报告，对未验证过的应做实验并提供有关实验报告。卖方提供的悬垂串及耐张串金具应与PD平行挂板、U型挂环等连接金具尺寸相配合。PD平行挂板、U型挂环等连接金具尺寸符合GB/T 2315-2023《电力金具标称破坏载荷系列及连接型式尺寸》的规定。 2.4.2 悬垂串组合悬垂串组合应能与铁塔地线挂点相连，能满足直线转角塔上的使用条件（转角度数为0º～20º）。卖方应提供完整的悬垂线夹，涉及性能良好的悬垂线夹、护线装置，以及接地跳线组件等。线夹对OPGW的握力,满足表2-1规定。表2-1 悬垂线夹的握力 SA/ST（OPGW的铝、钢截面比） Tw=RTS%（握力为OPGW额定强度的比例） 1.7＜SA/ST＜4.0 14 SA/ST=4.0～4.5 18 SA/ST=0 14 单悬垂线夹出口角应≥30°。悬垂线夹应采用AGS型，并提供铝包钢或铝合金护线条以保护OPGW。AGS线夹本体材料须采用镀锌钢或铝合金。销钉和开口销必须采用不锈钢。（注：图中①为卖方金具与之相接的PD平行挂板）图2-1 单线夹悬垂串示意图（注：图中②为卖方金具与之相接的U型挂环）图2-2 双线夹悬垂串示意图提供的接地跳线组件必须包含一根专用接地线，以及其一端同OPGW紧密配合的铝合金并沟线夹、另一端同铁塔连接的接地夹具（夹具的孔径应为17.5mm）。 2.4.3 耐张串组合耐张串组合应能与铁塔地线挂点相连，整串强度不小于OPGW的额定强度。卖方应提供完整的耐张线夹，涉及性能良好的耐张线夹、护线条、接地跳线组件等。（注：图中②为卖方金具与之相接的U型挂环）图2-3 耐张串组装图耐张线夹必须采用预绞丝型，这种设计和材料至少具有承受95%RTS（OPGW）的能力，在此情况下其线夹中的OPGW不产生滑动。耐张线夹应能承受OPGW最大设计允许短路电流，不会引起线夹过热和机械强度的损失。提供的接地跳线组件必须包含一根专用接地线，以及其一端同OPGW紧密配合的铝合金并沟线夹、另一端同铁塔连接的接地夹具（夹具的孔径应为17.5mm）。 2.4.4 接线盒接线盒应具有良好的防尘、防水和防锈性能,应具有防挤压和防冲撞的机械强度, 接线盒应涉及安装附件、密封件以及所有用于光纤长期连接的附件。野外的工作寿命应大于OPGW的寿命。接线盒材质最佳为铝合金。接头盒外侧应标有“高压带电危险”字样及图标。固定在铁塔上的中间接线盒应设计成可连接二根OPGW，固定在门型架上的终端接线盒应设计成可连接一根OPGW和一根变电所引入光缆。中间接线盒位于OPGW分段处，应在固定于塔腿的接线盒内进行光纤接头，OPGW应从塔腿内侧引下。接线盒内应装锁具并可直接固定在铁塔上，而无需采用在塔上打孔等措施。每个接头熔接双向平均损耗小于0.05dB。卖方应随投标书提交接线盒安装而涉及到的完整资料。 2.4.5 防振金具招标文献中设计院应提供防振金具的估算数量，防振金具的型式、确切数量和安装位置应由卖方在协议签订前提供。卖方提供的产品应满足相应的标准和规范的规定。 2.4.6 其他规定 OPGW的配套金具的其他规定见技术规范（专用部分）的相应规定。。 3 实验 3.1 概述 OPGW卖方须按中华人民共和国电力行业标准DL/T 832-2023《光纤复合架空地线》的规定生产外，还须按下列规定进行实验，所有实验应提供相应的报告。 OPGW金具卖方也须按中华人民共和国电力行业标准DL/T 766-2023《光纤复合架空地线（OPGW）用预绞式金具技术条件和实验方法》的规定生产外，还须按OPGW金具的规定进行实验，所有实验应提供相应的报告。 3.2 OPGW实验 3.2.1 OPGW型式和出厂实验投标方应提供的OPGW型式实验项目和卖方应提供的OPGW出厂实验项目，详见下表：表3-1 OPGW型式和出厂实验项目序号项目检查类别出厂型式 1 OPGW结构完整性及外观 100% 有 2 2.1 2.2 辨认色谱光纤辨认色谱不锈钢管辨认色谱 100% 100% 3 3.1 3.2 OPGW结构尺寸 OPGW各层绞合节距 OPGW外径 10% 100% 4 光纤模场直径和尺寸参数 5% 5 5.1 5.2 5.3 5.4 5.5 光纤截止波长和传输特性截止波长衰减系数衰减点不连续性波长衰减特性色散 5% 100% 5% 10% 5% 6 绞合前单线性能提供进厂检查数据无 7 OPGW长度检查 100% 有 8 8.1 8.2 8.3 8.4 8.5 8.6 OPGW机械性能抗拉性能应力-应变性能过滑轮性能风激振动性能舞动性能蠕变性能 2% 1次/批次 1次/批次 - - - 9 9.1 9.2 OPGW电气性能短路电流性能雷击性能 - - 10 10.1 10.2 10.3 OPGW环境性能衰减温度特性滴流性能渗水性能 - - 100% 3.2.2 单丝实验在OPGW绞线前，必须对外层股线的机械特性及电气特性进行测试。实验内容如下： a) 张力特性 b) 延伸率 c) 线径 d) 直流电阻 e) 铝包钢股线铝层厚度 f) 铝包钢股线扭转特性 3.2.3 光单元的实验在OPGW绞线前，必须对光单元进行测试。实验内容如下： a) 渗水实验 b) 衰减系数 c) 余长 3.3 OPGW金具实验 3.3.1 型式实验型式实验的项目见表3-2。 3.3.2 出厂实验 a) 悬垂线夹握力 b) 悬垂线夹垂直荷载 c) 耐张线夹光测下张力表3-2 OPGW金具型式实验项目实验项目金具名称悬垂线夹耐张线夹防振金具外观和尺寸检查 √ √ √ 机械破坏实验 √ 光测下张力 √ 短路电流 √ 垂直荷载实验 √ 转向角实验 √ 握力实验 √ 消振实验 √ 微风振动疲劳实验 √ √ √ 舞动疲劳实验 √ √ 3.4 现场开箱检查当货品到达施工现场，安装前，买方书面告知卖方到现场当面进行检查，若发现OPGW及其附件质量、规格、数量与协议规定不符，卖方应及时免费进行修正或更换，否则买方将根据质保条款向卖方提出索赔。卖方应派代表参与现场开箱检查。若卖方未按告知时间到达现场或书面答复，不派人员参与开箱检查时，责任由卖方承担。 OPGW及附件到达现场后，在安装之前先进行OPGW及附件性能测试，以拟定光缆特性是否满足标书规定及光缆在运送过程中损坏与否，测试结果及投标人所附质量合格证书应与本本招标文献规定一致。现场开箱测试采用OTDR来检测光学性能。测试完毕后缆的端头应密封以防潮气进入光纤。对每个缆盘应进行外观检查，假如发现缆盘或其外包装有任何损坏，应进行下列测试： a) 衰减点不连续性 b) 衰减 c) 光纤长度。 3.5 到货送检当货品运到协议指定交货地后，若买方认为有必要还可进行抽样检查，实验由买方委托的权威质检单位承担。如抽样实验合格，费用由买方承担。如第一次抽样实验不合格，则进行第二次加倍抽样实验，如不合格则将拒收此批货品，且无论实验合格与否卖方将承担所有实验费用。根据检查结果，假如货品数量和质量不满足协议规定，卖方应根据买方的规定对货品免费进行修正或更换。实验项目参见DL/T×××-200×《电力光纤通信工程验收规范》（报批稿）。 4 设计联系、工厂验收和监造、技术服务 4.1 设计联络会为配合工程设计和产品设计制造，商定工作计划，互换和确认技术资料及图纸，工程将在卖方及买方所在地各举行一次设计联络会。第一次设计联络会，安排在协议生效后的一个月内，会议在买方所在地举行，买方将组织工程相关人员参与。卖方须派有经验工程师参与，买、卖双方参与人员费用自理。第一次设计联络会的具体时间、地点、人数将在签署中标协议时买卖双方商定。联络会期间，双方将讨论系统设计方案，拟定买卖双方之间的配合资料，提交图纸和资料的内容及日期并拟定第二次设计联络会的内容和时间。第二次设计联络会拟定在第一次联络会后，同工厂验收合并进行，在卖方所在地举行，卖方应派相应人员参与，买方参与设计联络会的人数和时间见招标文献商务部分第二册（专用部分）货品需求一览表。买方人员参与设计联络会议和工厂验收的费用（涉及食宿、本地交通等费用）在投标时单独报价，报出人日单价和总价并计入投标总价中。每次联络会后要签署会议备忘录。在协议执行期间任何一方应及时答复，另一方在协议进程中提出的技术问题。买方对卖方的设计确认并不减轻卖方对工程应负的责任。 4.2 工厂验收和监造卖方在发货前负责对产品的有关质量、规格、性能、数量进行准确的和全面的检查，并出具其产品质量合格证书、出厂实验报告和买方所规定的实验项目数据和资料。除非买方书面放弃检查，凡未经检查和实验合格的产品不得从制造地点发运，在任何情况下都只有在规定的实验所有合格后，产品才干发运。实验项目参见DL/T×××-200×《电力光纤通信工程验收规范》（报批稿）。卖方应在工厂验收开始的半个月前，用信件或电传告知买方。假如买方认为必要，可以对每批产品派工程师到工厂，见证货品的组装、出厂实验和包装。卖方应就开工时间和材料制造各阶段的进度，提前与买方进行联系，以便对检查作出安排。在货品发运之前，每种实验检查报告的6份副本应送交买方。假如买方认为有必要将安排监造。卖方应在工厂生产开始前7天用书面告知买方。买方将派出监造工程师或代表到生产卖方为货品生产进行监造和为检查做监证。买方的代表自始至终应有权进入制造产品的工厂和地方，卖方应向买方代表提供充足的方便，以使其不受限制地检查卖方所必须进行的检查和在生产过程中进行质量监造。买方的检查和监造并不代替或减轻卖方对检查结果和生产质量而承担的责任。 4.3 技术服务卖方应提供必要的现场服务。在设备安装、调试期间，卖方应派有经验的工程师到现场进行安装督导。现场服务的人数和时间见招标文献商务部分第二册（专用部分）货品需求一览表。技术服务费（安装督导）在投标时单独报价，报出人日单价和总价并计入投标总价中。卖方在工程现场的安装督导人员和调试负责人员称为卖方的现场代表。在设备进行现场安装调前，卖方应提供现场代表名单、资质，供买方认可。卖方的现场代表应具有相应的资质和经验，以督导安装、负责调试、投运等其他各方面，并对施工质量负责。卖方应指定一名本工程的现场首席代表，其作为卖方的全权代表应具有整个工程的代表权和决定权，买方与首席代表的一切联系均应视为是与卖方的直接联系。在现场安装调试及验收期间，应有至少一名现场代表留在现场。在买方认为现场代表的服务不能满足工程需要时，可取消对其资质的认可，卖方应及时提出替代的现场代表供买方认可，卖方承担由此引起的一切费用。因下列因素而使现场服务的时间和人员数量增长，所引起的一切费用由卖方承担。（1）设备质量因素（2）现场代表的健康因素（3）卖方自行规定增长人日数卖方的现场代表进行安装督导的范围涉及：OPGW 的展放、光纤的熔接、接续盒的安装及各种金具、附件的安装。其应在现场对买方人员进行施工技术培训，并具体介绍安装的程序、要领、注意事项、安装工具的使用方法等。买方应在现场代表的指导下进行所有的设备安装和测试工作，现场代表应负责安装前后设备的质量检查。 5 成品OPGW的包装、运送及交货 5.1 OPGW包装规定包装应具有良好的防震、防锈、防盗等保护措施，以保证货品安全运抵现场而不至因上述因素使OPGW受损，否则卖方将承担货品损坏、丢失的责任和经济损失。 a) OPGW应紧紧地、均匀地缠绕在缆盘上，每盘实际长度以协议签字为准，不允许负误差。 b) 缆盘应符合ANSI/AA 53-1981标准，缆盘具体尺寸应便于运送、贮存而不致于损坏OPGW。 c) 缆盘的法兰盘应能保护OPGW，使其在运送、贮存期间不致于损坏。OPGW外层包装要用木条密封，还应包上防水材料，使其在运送、贮存过程中保护OPGW，防止灰尘及砂粒等接触。 d) 应在两个法兰盘及其正反侧用油漆清楚地标上编号。 e) 每个缆盘应贴上两个船运标签，其中一个标签贴于法兰盘外侧，另一个标签贴于法兰盘内侧，标签应能防水，所有的信息均应按下述规定，清楚和对的地标在标签上，以保证安全地运抵目的地，并避免产品丢失或出现包装错误等情况的发生。标签应涵盖以下内容： l OPGW型号 l OPGW线缆实际装运盘长 l 起始及终止塔号 l 整盘毛重、净重 l 线盘编号 l 到达目的地 l 协议号及收货人 l 表达滚动向的箭头 l 投标人名及符号 l 生产日期 f) OPGW最内层端头应系紧于内层法兰盘，以防缆在运送过程中松懈。为便于测试，OPGW内、外层端头至少应预备4m，并系紧在法兰盘上。 g) OPGW每个端头均需密封以防潮气进入光纤及填充物。 h) 投标人完毕产品装运后，应提供每盘中每根光纤最终质量控制及测量合格记录，该合格记录应附于线盘上法兰盘外侧。 i) 缠绕OPGW之后的线盘尺寸线盘的宽不大于1500mm；线盘的凸缘边直径不大于2380mm；轴孔径应是80～110mm；带缆线的线盘总重量不得超过6.5t；线盘上的缆线最外层应覆以一层防潮保护层；两层缆线间应有垫层,外层缆线上应包牢固的保护板,用铁带扎牢固定。 5.2 装运及交货卖方应负责将OPGW及其附件运到目的地，不得转运。卖方应做到使设备在任何运送过程中不受损坏。在装货时，卖方应提供每个缆盘上每根光纤最终质量控制，实测值的检查合格记录。这种合格证应贴在缆盘的外侧轮缘上，且用防风雨包装包好。在每个缆盘的外侧轮缘上，均有标记，以标明在装运期间缆盘滚动方向，同时可防止缆盘上的光缆松散。除协议条款的规定外，货品在装运后24小时内，将装运告知单一式五份空邮给买方。卖方应随货提供存放、运送和安装OPGW的指南。附录A 供货业绩序号工程名称供货数量（km）协议签订时间投运时间用户名称联系人联系方式合计 / / / / / 注：（1）投标人按照电压等级110 kV、220kV及以上分两张表格提供供货业绩；（2）本表所列应为自2023年以来的供货和运营业绩。附录B 投标人应提供的技术资料投标人应随投标书（通用部分）提供下列必须的技术资料：序号内容投标人响应情况 1 说明书 1.1 系统总体描述 1.2 OPGW的热稳定计算（含原则和公式或计算方法） 1.3 OPGW的拉力计算（含原则和公式或计算方法） 1.4 施工安装手册（含施工设备规定）及运营维护手册 1.5 包装、运送、存放规定 1.6 其他说明性文献 2 实验报告 2.1 型式实验报告（有效的） 2.2 重要原件（涉及光纤及金属单丝）的实验报告 2.3 重要附属材料的技术指标（涉及油膏的吸氢率） 3 其他 3.1 推荐的维修周期 3.2 卖方采用的特殊的标准和规范 3.3 其他需要提供的资料注：投标人在“投标人响应情况”一栏中填写“是”或“否”。附录C 工艺控制一览表序号工艺环节控制点控制目的控制措施 1 光纤涂覆 2 光单元生产 3 绞线绞制工艺不限于上述项目附录D 重要生产设备清单序号设备名称型号台数进厂时间附录E 重要实验设备清单序号设备名称型号台数进厂时间备注河南省电力公司集中规模招标光纤复合架空地线（OPGW）及附件技术规范书（专用部分）项目名称：
