flexsim模型.doc

模型一
1 模型描述
² 发生器产生四种临时实体，服从整数均匀分布，类型值分别为1、2、3、4，颜色分别为红色、蓝色、黑色、黄色，进入暂存区；
² 四种临时实体最后将被分别放置到四个货架相应的位置上，每个货架都分为10列、6层；每个临时实体被放置到货架上的位置是随机的，每个临时实体被放置到货架上的列数和层数都服从整数均匀分布；
² 红色和蓝色临时实体进入分拣传送带1自动分拣，分拣传送带1长度为10，接着蓝色临时实体从分拣传送带1的出口点2处被分拣至传送带1上，然后堆垛机1将传送带1上的临时实体放置到货架2相应的位置上；
² 红色临时实体从分拣传送带1的出口点5处被分拣至传送带2上，然后堆垛机1将传送带2上的临时实体放置到货架1相应的位置上；
² 同样的，黑色和黄色临时实体进入分拣传送带2自动分拣，分拣传送带2长度为10，接着黄色临时实体从分拣传送带2的出口点2处被分拣至传送带3上，然后堆垛机2将传送带3上的临时实体放置到货架3相应的位置上；
² 黑色临时实体从分拣传送带2的出口点6处被分拣至传送带4上，然后堆垛机2将传送带4上的临时实体放置到货架4相应的位置上；
2 模型布局

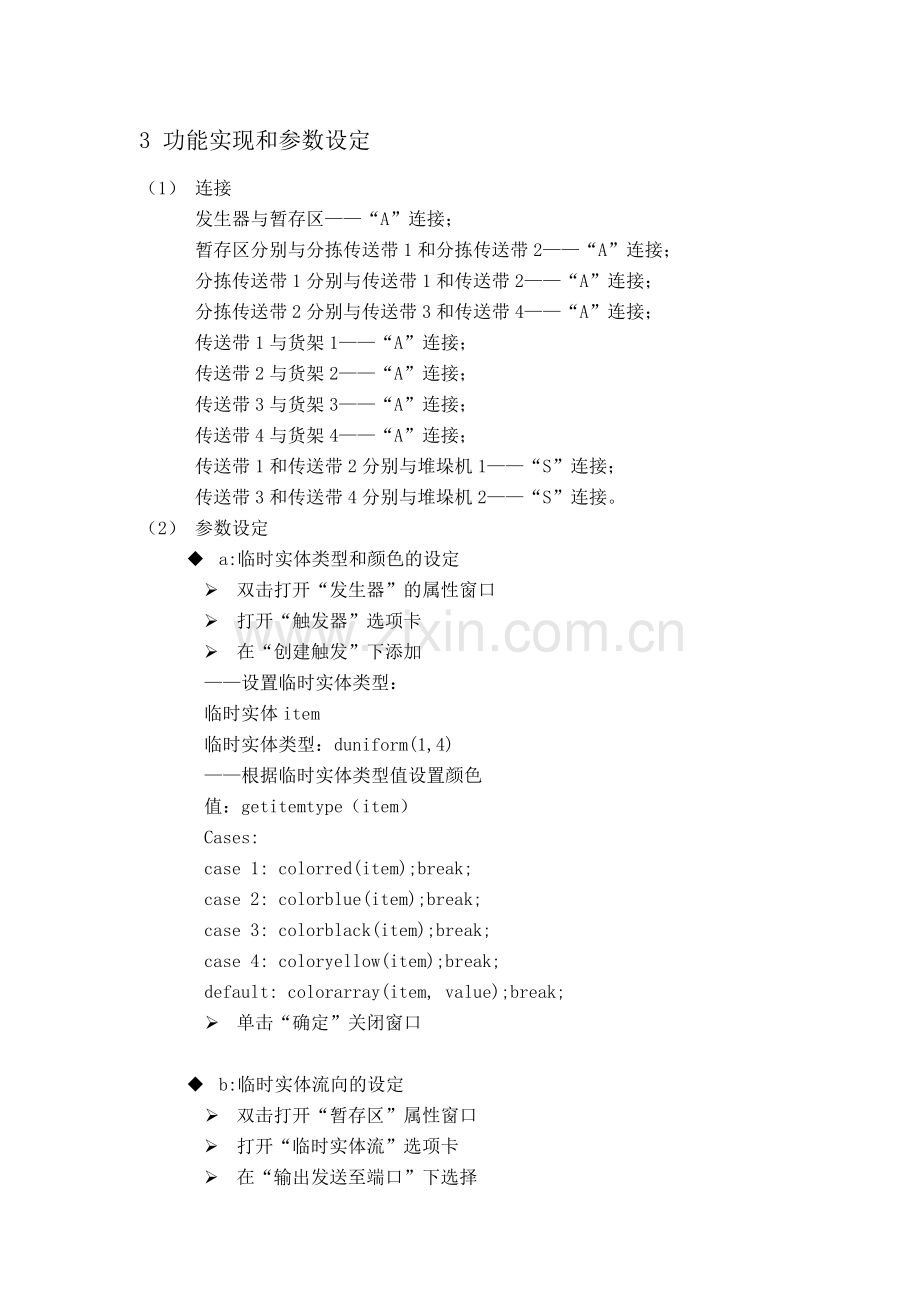

3 功能实现和参数设定
（1） 连接
发生器与暂存区——“A”连接；
暂存区分别与分拣传送带1和分拣传送带2——“A”连接；
分拣传送带1分别与传送带1和传送带2——“A”连接；
分拣传送带2分别与传送带3和传送带4——“A”连接；
传送带1与货架1——“A”连接；
传送带2与货架2——“A”连接；
传送带3与货架3——“A”连接；
传送带4与货架4——“A”连接；
传送带1和传送带2分别与堆垛机1——“S”连接；
传送带3和传送带4分别与堆垛机2——“S”连接。
（2） 参数设定
u a:临时实体类型和颜色的设定
Ø 双击打开“发生器”的属性窗口
Ø 打开“触发器”选项卡
Ø 在“创建触发”下添加
——设置临时实体类型：
临时实体item
临时实体类型：duniform(1,4)
——根据临时实体类型值设置颜色
值：getitemtype（item）
Cases:
case 1: colorred(item);break;
case 2: colorblue(item);break;
case 3: colorblack(item);break;
case 4: coloryellow(item);break;
default: colorarray(item, value);break;
Ø 单击“确定”关闭窗口

u b:临时实体流向的设定
Ø 双击打开“暂存区”属性窗口
Ø 打开“临时实体流”选项卡
Ø 在“输出发送至端口”下选择
——根据临时实体类型值执行不同的case值：
值：getitemtype（item）
Cases：
case 1: return 1;
case 2: return 1;
case 3: return 2;
case 4: return 2;
default: return 0;
Ø “确定”
Ø 双击打开“分拣传送带1”属性窗口，
Ø 在分拣传送带流向属性选项卡下设置“发送条件”
——安端口
case 1: return getitemtype(item) == 2;
case 2: return getitemtype(item) == 1;
case 3: return 1;
default: return 1;
Ø 如下图8.1：

图8.1：分拣传送带1流向的设定
Ø 出口改为2和5

图8.2：分拣传送带1分拣出口的设定
Ø 同理：设置分拣传送带2

图8.3：分拣传送带2的输出流向设定

图8.4：分拣传送带2分拣出口的设定
Ø 其余实体流向均选择默认状态，即发送至“第一个可用端口

u c:运输工具的设定
Ø 分别设置传送带1、2、3、4使用运输工具
——指定端口 中间端口1

u d:临时实体最终位置的确定
Ø 双击打开“发生器“属性窗口
Ø 在“触发器“选项卡下继续创建”创建触发“
——设置标签：
实体：item
标签：“lie”
值：duniform（1，10）
——设置标签：
实体：item
标签：“ceng”
值：duniform（1，6）
如下图8.5：

图8.5：临时实体最终位置的实现（标签的设置）
Ø “确定”关闭窗口
Ø 双击打开“货架1”属性窗口
Ø 在“货架”选项卡“放置到列”选择
——指定
列数：getlabelnum（item，“lie”）

图8.6：放置到货架列位置的设置（通过查询标签）
Ø “放置到层”选择
——指定
层号:getlabelnum(item,“ceng”)

图8.7：放置到货架层位置的设置（通过查询标签）
Ø 同理：对货架2、3、4做同样的设置
Ø “确定”——“重置”——“保存”
模型二
1 模型描述
² 有三个货架，分别为货架1、货架2和货架3，每个货架的列数和层数都为10，货架1存放红色的产品1，货架2存放绿色的产品2，货架3存放蓝色的产品3，初始状态下，每个货架中的产品数量都为100；
² 运输机1、2和3在分配器的统一控制下，按照客户订单的要求，从客户1的订单开始，将客户需要的产品从相应的货架上取下后，放在相应的托盘上打包后，进入分拣传送带自动分拣，每个客户使用托盘颜色不同，客户1到5使用的托盘颜色分别为红色、绿色、蓝色、白色、黄色。客户订单详情如下表：
表9.1：客户订单
订单需求
客户1
客户2
客户3
客户4
客户5
产品1
3
5
2
1
2
产品2
4
2
6
3
5
产品3
2
4
3
7
8
² 打包后，客户1的产品从分拣传送带自动分拣进入传送带5，然后进入暂存区5；客户2的产品从分拣传送带自动分拣进入传送带4，然后进入暂存区4；客户3的产品从分拣传送带自动分拣进入传送带3，然后进入暂存区3；客户4的产品从分拣传送带自动分拣进入传送带2，然后进入暂存区2；客户5的产品从分拣传送带自动分拣进入传送带1，然后进入暂存区1。
2 模型布局

3 功能实现和参数设定
（1） 连接
发生器2分别与货架1、2、3——“A”连接；
货架1、2、3分别与合成器——“A”连接；
发生器1与合成器——“A”连接；
合成器与分拣传送带——“A”连接；
分拣传送带分别与传送带5、4、3、2、1——“A”连接；
传送带5、4、3、2、1分别与暂存区5、4、3、2、1——“A”连接;
货架1、2、3分别与分配器——“S”连接；
分配器分别与运输机1、2、3——“A”连接。
(2)参数设定
u a:临时实体类型、颜色和初始位置的设定
Ø 双击打开“发生器”的属性窗口
Ø 打开“发生器“选项卡
Ø 到达方式选择——“到达序列”
Ø 刷新到达次数为3：
Ø 按下面截图设置类型和数量

图9.1：发生器到达方式和数量设置
Ø 单击“应用”不关闭窗口
Ø 打开“触发器”选项卡
Ø 在“创建触发”下添加
——根据临时实体类型值设置颜色
值：getitemtype（item）
Cases:
case 1: colorred(item);break;
case 2: cologreen(item);break;
default: colorarray(item, value);break;
Ø 不关闭窗口 点击“应用”
Ø 打开“临时实体流”选项卡，在“输出发送至端口”下选择
——根据临时实体类型值执行不同的cases
值：getitemtype（item）
Cases：
case 1: return 1;
case 2: return 2;
case 3: return 3;
default: return 0;
Ø “确定”关闭窗口
Ø 双击打开“货架1”属性窗口，将最大容量改为“100”
Ø 将“放置到列”和“放置到层”分别设置为“放置到第一个可用列”和“第一个可用层”（单元格的最大容量为1）
Ø 单击“应用”
Ø 打开“临时实体流”选项卡
Ø 在“使用运输工具”前打“ü”
Ø 单击 “确定”关闭窗口

u b:按订单打包的实现
Ø 双击打开“发生器1”的属性窗口，选择到达方式为“到达序列”
Ø 临时实体种类为托盘（pallet）
Ø 刷新到达次数为“5”如下面截图设置临时实体类型为1、2、3、4、5，数量全部为1.

图9.2：发生器临时实体到达的设定
Ø 单击“应用”不关闭窗口
Ø 打开“触发器”选项卡，添加“创建触发”
——根据临时实体类型值设置颜色
值：getitemtype（item）
Cases：
case 1: colorred(item);break;
case 2: colorgreen(item);break;
case 3: colorblue(item);break;

case 4: colorwhite(item);break;
case 5: coloryellow(item);break;
default: colorarray(item, value);break;
Ø “确定”关闭窗口
Ø 在软件菜单栏>工具下添加一个全局表：如下图
Ø 表名设为：kehudingdan； 行数：3 ；列数：5

图9.3：客户订单的引用（全局表的添加）
Ø 双击打开“合成器”属性窗口
Ø “合成模式”选择“pack”打包
Ø 打开“触发器”选项卡，添加“进入触发
——更新合成器组件列表:
表格：“kehudingdan”
Ø “确定”关闭窗口
u c: 包裹分拣的实现
Ø 双击打开“分拣传送带”属性窗口
Ø 出口分别设为3，7，11，15，19

图9.4：分拣传送带输出端口的设定
Ø 发送条件选
——按端口：
case 1: return getitemtype(item) == 1;
case 2: return getitemtype(item) == 2;
case 3: return getitemtype(item) == 3;
case 4: return getitemtype(item) == 4;
case 5: return 5;
default: return 1;
Ø “确定”——“重置”——“保存”
