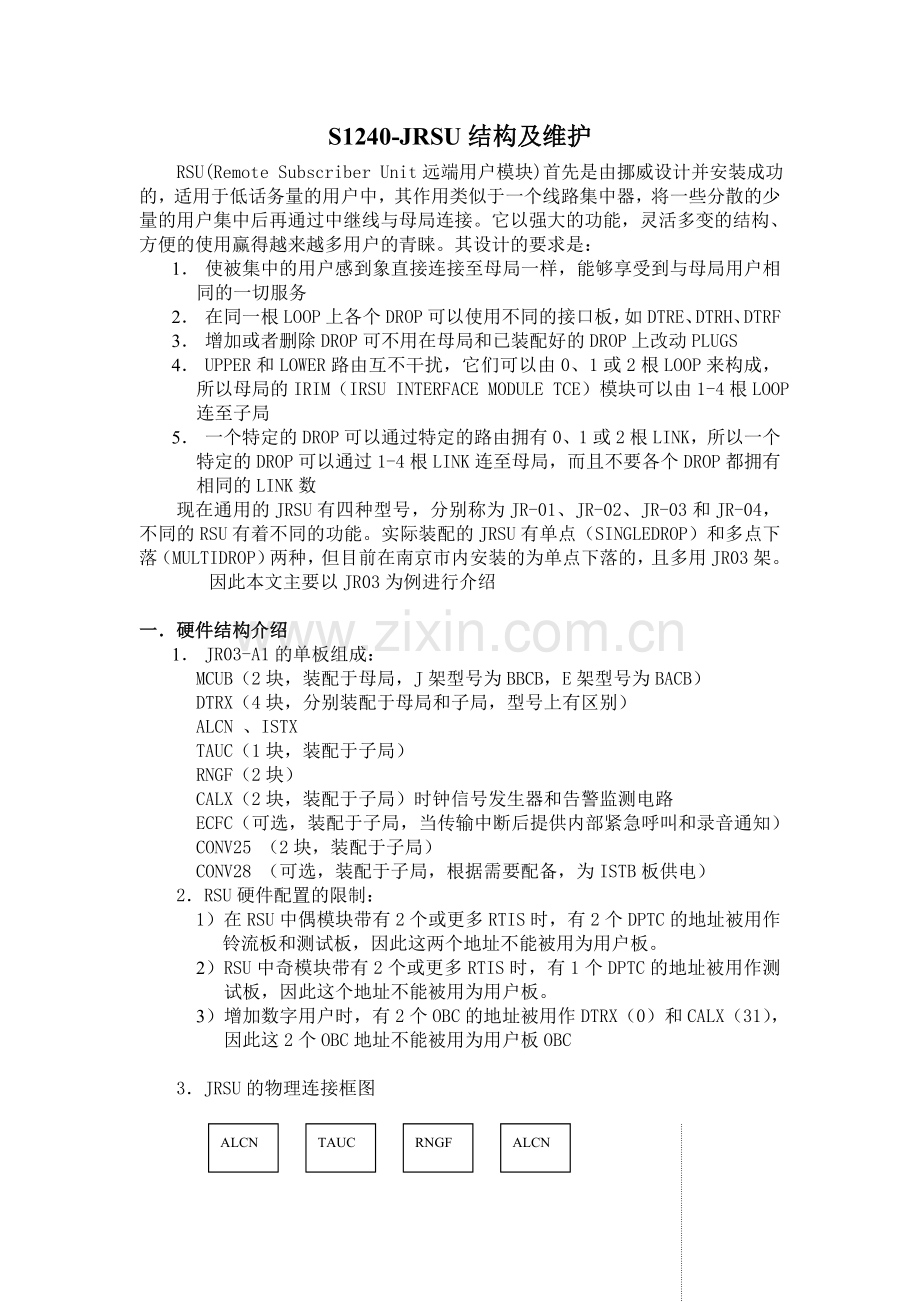

S1240-JRSU结构及维护
RSU(Remote Subscriber Unit远端用户模块)首先是由挪威设计并安装成功的，适用于低话务量的用户中，其作用类似于一个线路集中器，将一些分散的少量的用户集中后再通过中继线与母局连接。它以强大的功能，灵活多变的结构、方便的使用赢得越来越多用户的青睐。其设计的要求是：
1． 使被集中的用户感到象直接连接至母局一样，能够享受到与母局用户相同的一切服务
2． 在同一根LOOP上各个DROP可以使用不同的接口板，如DTRE、DTRH、DTRF
3． 增加或者删除DROP可不用在母局和已装配好的DROP上改动PLUGS
4． UPPER和LOWER路由互不干扰，它们可以由0、1或2根LOOP来构成，所以母局的IRIM（IRSU INTERFACE MODULE TCE）模块可以由1-4根LOOP连至子局
5． 一个特定的DROP可以通过特定的路由拥有0、1或2根LINK，所以一个特定的DROP可以通过1-4根LINK连至母局，而且不要各个DROP都拥有相同的LINK数
现在通用的JRSU有四种型号，分别称为JR-01、JR-02、JR-03和JR-04，不同的RSU有着不同的功能。实际装配的JRSU有单点（SINGLEDROP）和多点下落（MULTIDROP）两种，但目前在南京市内安装的为单点下落的，且多用JR03架。
因此本文主要以JR03为例进行介绍

一．硬件结构介绍
1． JR03-A1的单板组成：
MCUB（2块，装配于母局，J架型号为BBCB，E架型号为BACB）
DTRX（4块，分别装配于母局和子局，型号上有区别）
ALCN 、ISTX
TAUC（1块，装配于子局）
RNGF（2块）
CALX（2块，装配于子局）时钟信号发生器和告警监测电路
ECFC（可选，装配于子局，当传输中断后提供内部紧急呼叫和录音通知）
CONV25 （2块，装配于子局）
CONV28 （可选，装配于子局，根据需要配备，为ISTB板供电）
2．RSU硬件配置的限制：
1）在RSU中偶模块带有2个或更多RTIS时，有2个DPTC的地址被用作铃流板和测试板，因此这两个地址不能被用为用户板。
2） RSU中奇模块带有2个或更多RTIS时，有1个DPTC的地址被用作测试板，因此这个地址不能被用为用户板。
3） 增加数字用户时，有2个OBC的地址被用作DTRX（0）和CALX（31），因此这2个OBC地址不能被用为用户板OBC

3．JRSU的物理连接框图

ALCN
RNGF
TAUC
ALCN

M
C
U
B
D
T
R
F
D
T
R
F
C
A
L
C
RRLK CCLK1

RILK1
CCLK2
RILK17
M
C
U
B
D
T
R
F
D
T
R
F

C
A
L
C
RILK2 RRLK
CCLK1

RILK18 CCLK2

ALCN
RNGF
ALCN

远端 母局

4．JRSU安全块分布框图
CTLE
CTLE

偶 奇
模 模
CLLK1,2
CLLK1,2
块 块

DTCL2
DTCL1

母局
RRLK3,4 RLKT17,25
RRLK1,2 RLKT1,9

远端RTIS5~8
RTIS1~4

RCAM9
RCAM1

RILK17~18
RILK1~2

Smcl137
LTAU1
Smcl1-63
Slif1-512
Smcl129
Rcct1~2
SAMF9
Smcl65-127
Slif513-1024
Smcl133
Rcct9-10

二．JRSU相关RELATION
R_RSU_RACK
R_RSU_PARM
R_RMDH_OPT
R_RSU_INFO
R_RSU_CHAN
R_RIM_CONF
R_RSU_ENV
R_ELCCOL2
R_CUSTDATA

三．工作原理
JRSU分为母局（HOST）和远端（REMOTE）。母局共有4块板子，为2块DRTX和2块MCUB ，两个模块，我们称之为IRIM模块，有奇偶之分。一般说来低地址的为偶模块，高地址的为奇模块，它们工作于ACTIVE－ACTIVE方式。在没有CROSS－OVER的状态下，它们各自控制自己的设备，互不干扰。远端侧称之为IRSU，在那里就没有模块的概念，也没有控制板，所有的硬件设备都映射为安全块，由母局的模块来控制。母局和远端之间由PCM链路连接，链路上使用的是简单七号信令。整个RSU的软件比较复杂，因为远端没有控制板，所以在中RSU使用了OBC，分布于DTRX，ECFC和ISTB板上，由这些OBC来直接控制硬件的操作。并且这些OBC直接与母局的RCH相联系。RCH在RSU的软件结构中扮演了一个极其重要的角色。一方面它接受来自上层软件的命令，并且将之装配成OBC能理解的PACKETS，然后发到各个OBC，另一方面它又接受来自各个OBC的PACKETS，并经过合适的调整变成DEVICE HANDLER 能够处理的消息，再发到各个DEVICE HANDLER。其中IRMDH是负责与呼叫处理无关的所有链路事务，而SUB－MOD是负责与呼叫处理有关的事务。

上面已经说明RSU的软件可以分外链路部分和呼叫处理部分，因此我们就分别介绍这两个部分。

对链路部分，当系统启动后，IRMDH就会检查DTRX中的RAMDISK(相当于内存)中有没有装载DTRX-RIM OBC 中的可运行程序。如果没有则通知OLOX，从硬盘中装入此程序。同时，IRMDH接受从子局发来的请求，以检查DTRX-RSU，CALX和ISTB上的OBC中的可运行程序是否已经被装入。如果尚未装入，但这些程序已经存在于母局的MCUB的RAM中，那末它就通知RCH以broadcast方式(也就是 fast-load 方式)进行装载，如果这些程序尚未存放于RAM中，那末它就通知OLOX，先从硬盘中装载到RAM中，再以broadcast方式装到子局的OBC中。一旦子局的DTRX-RSU和CALX中装入了程序，那末就立即改变装载方式，不再以broadcast方式装载ISTB，而是以slow-load方式装载，同时将RSU投入运行状态以处理呼叫。
RSU用户的呼叫分为Inter-call和Intra-call。Intra-call指同一个drop内的用户互相拨打。但是在呼叫非稳定阶段，还是要占用LOOP上的两个时隙，并且要求母局的SCALSVL对用户数据进行分析，以定位被叫用户。一旦找到被叫用户，并进入了呼叫稳定阶段，LOOP上的两个时隙就被释放掉，此后就不再需要占用LOOP了。Inter-call指呼叫的双方不在一个drop内，或者不在一个RSU内，或者就根本不在一个局内。这样在整个通话过程中，至始至终都需要占用LOOP。
因为RSU可以带多至8个drop。倘若其中一个drop出了问题，势必要干扰到其他drop，为了解决这个问题，特地在LOOP上引进了两个功能，即BP(Bypass Function) 和 LP(LoopBack Function)。BP指当其中一个drop出了问题时，LOOP将其"短路"，以屏蔽掉此drop的影响。LP指当LOOP的某一段出了问题时，LOOP将与之相关的drop及其后的所有的drop都"短路"掉，以消除掉它们的影响。
RSU的呼叫处理与普通用户的呼叫处理完全一样。

四． 重要的宏
1. TW 这个宏可以显示一个RTIS所包括的8块用户板上的128个用户
的状态。
:TW XXX,RTIS
XXX =控制这些用户线的RIM模块的地址.
RTIS = 用户线的BLOCK NUMBER.
SMCL 1 --> 013F 013F 013F 013F 013F 013F 013F 013F
(TN 1-8)
SMCL 2 --> 013F 013F 013F 013F 013F 013F 013F 013F
(TN 9-16)
几个常见的值是:
003F - 这个用户线没有处于工作状态;
013F - 这个用户线空闲, 随时准备接受呼叫.
043F - 这个用户线 上发现SBL错误.
823F - 这个用户线处于PARK 状态.
84XX - 这个用户线 忙.
2. LOOP1/LOOP2/LOOP3/LOOP4
这四个宏分别显示一对IRSUIM模块的4个LINK 的状态,在用之前，
必须先运行宏 RSYM。这个宏对于检测链路的状态, 非常有用。
:LOOP1 XXX,<drop-nbr>
XXX = RIM. 模块的网络地址.
<drop-nbr> 所要显示的下落点的号码.
3．RSTATE1
这个宏可以快速的显示IRSUIM模块的与LOOP相关的SBLSTATE， 而不用再用很慢的45号命令。
:RSTATE1 XXX
XXX = RIM. 模块的网络地址.

五．常用维护命令
1．查找母局配备的IRSUIM模块
>:IDS T,IRSUIM

2．查找IRSUIM模块配置的JRSU点
<4083:RIMNA=H'XXXX。
XXXX：JRSU的模块号

3．查找IRSUIM模块配置的RTIS
<934:RIMNA=H'XXXX.
XXXX：JRSU的模块号

4．定期例测，更换坏板
<7633:RIT=XX&X&X&X,WTC=0.
RIT 为所测电路板的位置

五．维护中常见障碍处理
1．在MMC19的报告显示如下：
EXTERNAL SBL ALARMS
CAT I SOURCE+ALMTIME DIRALM NA ALMNBR ERRT ALM-QUAL
NURG 0+04-03 08:38:38 RRLX 8335 4 ~~~~~~ ~~~~~~~~
处理方法：
RRLX，RLKX告警多由传输故障引起，此时，DTRF的4或5灯会常亮，如确定DTRF无故障，可检查母局侧和模块恻2兆线，通过自环判断障碍点。

2．在MMC19的报告中有如下告警
SBL ALARMS
CAT I SOURCE+ALMTIME SBLALM NA SBLNBR RITPOSIT ERRT ALM-QUAL
URG 0+07-16 16:04:19 RCAM 8224 1 98 K ~~ ~~ 384 ~~~~~~~~
处理方法：
由于CALC是远端部分的时钟信号发生器和告警监测电路。该障碍会引起整个模块用户不能正常使用。如无法直接激活RCAM，可将模块RESTART后再激活RCAM，有时可能会需要现场将CALC板拔插后将其激活。CALC引起的障碍有时并无告警，但会引起大面积用户无拨号音，此时可检测CALC。在平时维护应特别注意CALC的工作状态。

3. RRLK 2和4 不在服务状态:
处理方法：
如传输正常，且排除了硬件的障碍，可检查RELATION R_RSU_PARM.
的D_LP_B_POS 应该同D_LP_A_POS一致。

4．JRSU因错误558T频繁启动:
检查RELATION R_RIM_CONF.D_RTIS_BL1/2/3/4和RELATION R_STATE1是否和硬件配置一致。

5．如果 JRSU 用户Intra-call有问题, 可检查PCM总线，.如果一块用户板不好
也会引起这种问题。.

6． 重启后，ISDN板安全块FLT，应检查告警电缆和告警PLUG。

7． JRSU重启后，出现电源告警，而此时电源确实无障碍，应检查告警电缆和告警PLUG。

8．RILK的FLT或告警应多检查与其有关连接的ALCN,RNGF,TAUC等硬件,通过使用39命令即可以查出其相关联的硬件。

9． 用户障碍
JRSU的单个用户障碍的处理同普通用户是一样的，同用户模块一样有时一块用户板也会引起整个模块的障碍。

六．单板指示灯的说明
1. DTRX-RIM 指示灯的说明
DTRE板只有最上面的两盏灯在使用；
DTRH板的五盏灯不使用；
DTRF板的全部的灯都使用；
LED1 & LED2 当RSU未被激活时，此两盏灯慢闪，当RSU活 了之后，此两灯快闪；
LED3 只有当进行PACKET SWITCHING 时，才闪动；
LED4 指示LOOPA的状态
熄灭 没有告警
常亮 有告警
慢闪 此LOOP上没有RSU处于工作状态
快闪 此LOOP上至少有一个RSU处于工作状态
LED5 指示LOOPB的状态，说明同LED4；
LED6 指示系统的不同工作状态
熄灭 普通工作状态
常亮 不正常的状态。系统运行于PROM。
慢闪 远端正处于慢装载，系统还能处理
用户呼叫
快闪 远端正处于快装载，系统不能处理
用户呼叫
2. DTRX-RSU指示灯的说明
DTRE有三盏灯，但只有上面的两盏灯在使用；
DTRH的第五盏灯不使用；
DTRF的全部六盏灯都在使用；
LED1 & LED2 当RSU未被激活时，此两盏灯慢闪，当RSU活 了之后，此两灯快闪；
LED3 只有当进行PACKET SWITCHING 时，才闪动；
LED4 指示LOOPA的状态
熄灭 没有告警
常亮 有告警
慢闪 此LOOP处于非工作状态
快闪 此LOOP处于工作状态
LED5 指示LOOPB的状态，说明同LED4；
LED6 指示系统的不同工作状态
熄灭 普通工作状态
常亮 不正常的状态。系统运行于PROM。
慢闪 远端正处于慢装载，系统还能处理用户呼叫
快闪 远端正处于快装载，系统不能处理 用户呼叫
3. CALX指示灯的说明
LED1 有警急告警存在；
LED2 有非警急告警存在；
LED3 santity timer溢出告警；
LED4 LOOPA 被 bypass;
LED5 LOOPB 被 bypass;
4. ECFX 指示灯的说明
ECFA 和 ECFB 使用三盏灯, 而ECFC 使用四盏灯.
LED1 显示与上半侧RSU相连的一些信息
熄灭 表明与上半侧没有联系
慢闪 表明与上半侧联系正常
快闪 表明上半侧已处于紧急呼叫状态
LED2 显示与下半侧RSU相连的一些信息
熄灭 表明与下半侧没有联系
慢闪 表明与下半侧联系正常
快闪 表明下半侧已处于紧急呼叫状
LED3 常亮 santity timer溢出告警；
LED4 常亮 表明TCXO 频率超出许可范围

附： 名词解释
1.ROUTE 与子局相连的属于同一个模块的所有LOOP的总称；
2.LOOP 母局和子局之间的PCM链路，一 条PCM链路就是一根LOOP。同 一个模块的LOOP分为LOOPA和LOOPB，偶模块的LOOP称之为UPPER LOOP，奇模块的LOOP称之为LOWER LOOP；
3.LINK 这是一个逻辑的概念，一根LOOP被划分为8根LINK；
4.IRIM ISDN RSU的接口模块
5.IRSU ISDN RSU;
6.CALX 时钟和告警板（一般为CALC）
7.DTRX 数字中继板（X= A, E, F 或 H）
8.ECFX 紧急呼叫功能板（X=A, B O或 C）
9.IRSUIM ISDN RSU 接口模块
10.ISTX ISDN 用户板（X=A，B，C）
11.OBC 随板控制器
12.RRLK RIM-RSU 2MB链路, DTRF板可带2个RRLK，DTRH板只能带一个 RRLK;
13.RLKT RSU 2MB 链路终端
14.RILK RSU 内部4M链路
15.RCH 远端集群处理器
16.RCAM RSU 时钟告警和mmc人机命令控制
