1、一、一、编制依据编制依据:1、国标建筑工程施工现场供用电安全规范GB50194-93 2、根据施工现场临时用电安全技术规范(JGJ46-2023)3、北京市建筑工程施工安全操作规程DBJ01-62-2023 4、根据现行有效的国家地方行业标准、规范、规程。5、根据中国新兴保信建设总公司项目安全生产标准 6、土建总包用电规定。二二、工程概况:工程概况:1、本工程总建筑面积 124198m2,其中地上部分 95098m2,地下部分 29100m2;地上主楼涉及:4#楼建筑面积 40537,建筑层数:地上6,12,20 层,地下 3 层,建筑总高 67.4m;5#楼建筑面积 18386,建筑层数:地

2、上 20 层,地下 3 层,建筑总高 63.5 m;、6#楼建筑面积 19104,建筑层数:地上 19,20 层,地下 3 层,建筑总高 63.5 m;7#楼建筑面积 26227,建筑层数:地上 18,19 层,地下 3 层,建筑总高 61.2m。地下车库三层,基底相对标高为-13.0m,其中地下三层层高 3.6m,地下二层层高 2.9m,地下一层层高 3.6m,地上主楼层高 2.9m。本工程用地为东南西北向矩形用地,宽约 139 米,长约 209 米总建设用地面积为 33406.6。该工程主楼结构型式为剪力墙结构,基础为平式筏板基础;车库为现浇钢筋混凝土框架抗震墙结构,基础为梁板式筏型基础。

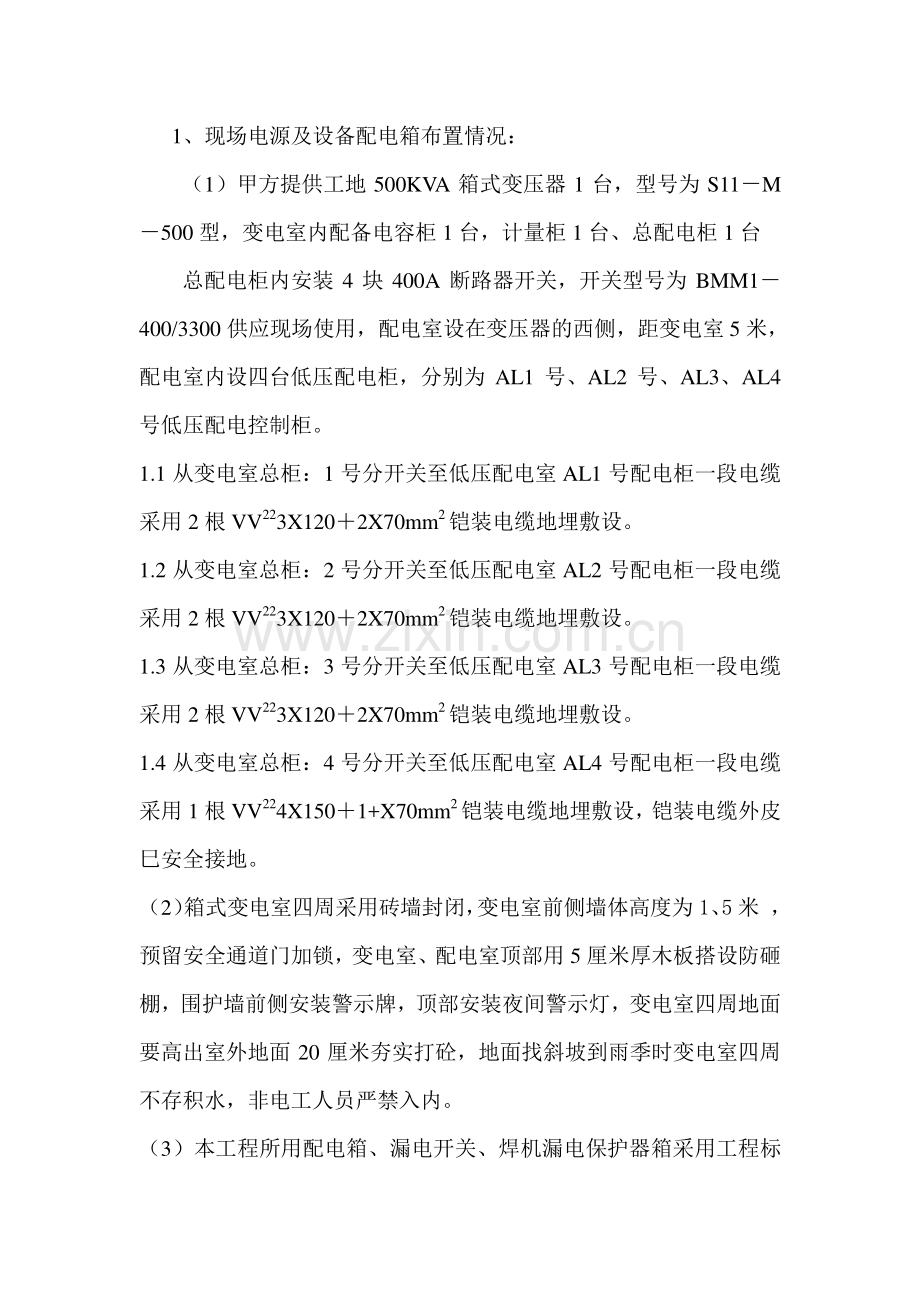

3、三三、临时用电施工组织设计方案:临时用电施工组织设计方案:1、现场电源及设备配电箱布置情况:(1)甲方提供工地 500KVA 箱式变压器 1 台,型号为 S11M500 型,变电室内配备电容柜 1 台,计量柜 1 台、总配电柜 1 台 总配电柜内安装 4 块 400A 断路器开关,开关型号为 BMM1400/3300 供应现场使用,配电室设在变压器的西侧,距变电室 5 米,配电室内设四台低压配电柜,分别为 AL1 号、AL2 号、AL3、AL4号低压配电控制柜。1.1 从变电室总柜:1 号分开关至低压配电室 AL1 号配电柜一段电缆采用 2 根 VV223X1202X70mm2铠装电缆地埋敷设

4、。1.2 从变电室总柜:2 号分开关至低压配电室 AL2 号配电柜一段电缆采用 2 根 VV223X1202X70mm2铠装电缆地埋敷设。1.3 从变电室总柜:3 号分开关至低压配电室 AL3 号配电柜一段电缆采用 2 根 VV223X1202X70mm2铠装电缆地埋敷设。1.4 从变电室总柜:4 号分开关至低压配电室 AL4 号配电柜一段电缆采用 1 根 VV224X1501+X70mm2铠装电缆地埋敷设,铠装电缆外皮巳安全接地。(2)箱式变电室四周采用砖墙封闭,变电室前侧墙体高度为 1、5 米,预留安全通道门加锁,变电室、配电室顶部用 5 厘米厚木板搭设防砸棚,围护墙前侧安装警示牌,顶部安

5、装夜间警示灯,变电室四周地面要高出室外地面 20 厘米夯实打砼,地面找斜坡到雨季时变电室四周不存积水,非电工人员严禁入内。(3)本工程所用配电箱、漏电开关、焊机漏电保护器箱采用工程标准箱,配电箱操作棚参考总队下发的文献按标准尺寸制做。2、现场配电箱布置:现场共设立分派电箱 25 台,开关箱 21 台,分为动力和照明配电箱、塔吊和地泵专用箱、开关箱控制小型设备及临时照明灯用。(1)AL2 一 B5 主照明分箱设立在项目部办公室南侧围护墙内侧安装,供管理人员办公、宿舍、食堂照明、插座用电。(2)AL2 一 B3 主照明分箱设立在现场 1 号职工宿舍的东侧围护墙内侧安装,供 1 号职工宿舍低压照明、

6、插座用电。(3)AL 一 M1 号照明分箱设立在现场 2 号职工宿舍的北侧楼梯下面安装,供 2 号职工宿舍低压照明、插座用电,注:AL 一 M1 号照明箱电源从 8 号楼西侧配电柜内取电源。(4)AL4 一 B6(4 号楼主 1 号)动力分箱设立在 4 号楼的东北角距建筑物边 15 米处安装,供 4 号楼上用电。(5)AL1B1(4 号楼 1 号塔吊)积极力分箱设立在 4 号楼的东侧靠 1 号塔吊北侧,距建筑物边米处安装,供 4 号楼塔吊、及现场镝灯照明用电。(6)AL1B2(4 号楼 1 号地泵)积极力分箱设立在 4 号楼的东侧靠 1号塔吊北侧,距建筑物边米处安装,供 4 号楼 1 号地泵用

7、电。(7)AL3 一 B4(4 号楼主 2 号)动力分箱设立在 4 号楼的中间部位距建筑物边 15 米处安装,供 4 号楼上用电。(8)AL4 一 B2(4 号楼主 3 号)动力分箱设立在 4 号楼的南侧,距建筑物边 15 米处安装,供 4 号楼上用电。(9)AL3B1(4 号楼 2 号地泵)积极力分箱设立在 4 号楼 2 号塔吊的东侧,距建筑物边米处安装,供 4 号楼地泵用电。(10)AL4 一 B8(4 号楼 2 号塔吊)积极力分箱设立在 4 号楼的南侧,距建筑物边 15 米处安装,供 4 号楼塔吊、及现场镝灯照明用电。(11)AL4 一 B3(5 号楼主)动力分箱设立在 5 号楼的南侧,

8、距建筑物边 15 米处安装,供 5 号楼上用电。(12)AL1 一 B3(5 号楼 3 号塔吊)积极力分箱设立在 5 号楼的南侧,距建筑物边 15 米处安装,供 5 号楼塔吊、及现场镝灯照明用电。(13)AL4B7(5 号楼 3 号地泵)积极力分箱设立在 5 号楼 3 号塔吊的东侧,距建筑物边米处安装,供 5 号楼地泵用电。(14)AL1 一 B6(6 号楼主)动力分箱设立在 6 号楼的西侧,距建筑物边 15 米处安装,供 6 号楼上用电。(15)AL2 一 B2(6 号楼 4 号塔吊)积极力分箱设立在 6 号楼的西侧,靠现场围护墙内侧安装,供 6 号楼塔吊、及现场镝灯照明用电。(16)AL2

9、 一 B4(6 号楼 4 号地泵)积极力分箱设立在 6 号楼的西侧,靠现场围护墙内侧安装,供 6 号楼地泵用电。(17)AL3 一 B5(7 号楼主 1 号)动力分箱设立在 7 号楼的西南侧,距建筑物边 15 米处安装,供 7 号楼上用电。(18)AL3 一 B3(7 号楼 5 号塔吊)积极力分箱设立在 7 号楼的西南侧,距建筑物边 15 米处安装,供 7 号楼塔吊、及现场镝灯照明用电。(19)AL4 一 B4(7 号楼主 2 号)动力分箱设立在 7 号楼的西北侧,距建筑物边 15 米处安装,供 7 号楼上用电。(20)AL4 一 B5(7 号楼 5 号地泵)积极力分箱设立在 7 号楼的东北角

10、,距建筑物边 15 米处安装,供 7 号楼地泵用电。(21)AL4 一 B1(车库主 1 号)动力分箱设立在建筑物北侧(西北角),距建筑物边 15 米处安装,供地下车库用电。(22)AL2 一 B6(6 号塔吊)积极力分箱设立在建筑物北侧中间部位,距建筑物边 15 米处安装,供塔吊、及现场镝灯照明用电。(23)AL3 一 B2(6 号地泵)积极力分箱设立在建筑物北侧中间部位,距建筑物边 15 米处 6 号塔吊西侧安装,供地下车库用电。(24)AL2 一 B1(车库主 2 号)动力分箱设立在建筑物北侧(东北角),距建筑物边 15 米处安装,供地下车库用电。(25)AL3 一 B6(水电加工)积极

11、力分箱设立在 1 号职工宿舍东侧靠围护墙内侧安装,供水电配件加工用电。说明:21 台开关箱近靠每个分箱部位,距分箱为 1 米供现场设备及照明用电,固定在配电箱操作棚内。3、现场线路敷设:地泵、2 号职工宿舍分派电箱采用 YC370235mm2电缆线,塔吊分派电箱采用 YC350225mm2电缆线,其它分派电箱采用YC325216mm2电缆线,除 AL 一 M1、AL2 一 B3、AL2 一 B5、AL2 一 B6 分派电箱电缆沿围护墙架空敷设外,4、现场用电负荷计算:选择变压器,一般照明用电量很小,按动力设备用电量 10考虑,因此施工现场用电负荷计算如下:序号 用电设备名称 设备型号 单个容量

12、 设立数量 总容量(KW)1 塔吊 ST60/18 70KW 5 台 350 2 砼地泵 HBT60B 90KW 5 台 450 3 电焊机 BX1-500 38KW 2 台 76 4 电焊机 BX1-300 10.5KW 8 台 84 5 电锯 MJ500 2.2KW 2 台 44 6 电刨 MB-104C 2.2KW 2 台 44 7 蛙式打夯机 H400 1.1KW 6 台 66 8 插入式振动器 1.1KW 16 台 176 9 镝灯 3.5KW 18 台 63 10 蒸箱 24KW 4 台 96 11 热水器 12KW 3 台 36 12 室外电梯 30KW 5 台 150 13 装

13、修电焊机 BX1-500 38KW 20 台 760 14 装修电焊机 BX1-300 10.5KW 16 台 168 15 装钸照明 低压照明灯 60W 4200 盏 250 16 气泵 4KW 16 台 64 17 其它小型设备 电锤电钻等 60 18 办工用电 40 用电量计算:S动力设备的总容量(KW)同时工作时所需用的系数:动力 K10.6 焊机照明 K20.35 P机=350+450+4.4+4.4+6.6+17.6+96+36+150+64+60+401279KW P焊=76+84+63+760+168+2501401KW S1机K1XP机0.6X1279767.4KVA S1焊

14、K2XP焊0.35X1401490KVA 现场用电不稳定系数为 1.1 总用电负荷量总用电负荷量:S(767.4+490)*1.113831383KVAKVA 四、负荷计算及变压器选择四、负荷计算及变压器选择 4.1 用电设备负荷计算 计算公式 cos3IUP 4.1.1 塔吊 5 台,Pn=350KW 室外电梯 5 台,Pn=150KW 查表 Kx=0.5 7.0cos 02.1tg Pe=2Pn25.0=2*(350+150)*25.0=500KW Qe=Pe*tg=510KVar 4.1.2 焊机 46 台,Pn=1088KW 4.0cos 98.1tg Pe=JCSN cos=6.0*

15、1088*0.4=337KW Qe=Pe*tg=667KVar 4.1.3 总负荷计算,设备同时运用系数Kx=0.6 现场用电不稳定系数为 1.1 PJ=KX*Pe=0.6*(1092+500+337)=1157KW QJ=KX*Qe=0.6*(510+337)=508KW SJ=1.15081157=1389KVA 经计算结果证明、经计算结果证明、结构期间安装的一结构期间安装的一次为次为 10KV/10KV/二次为二次为 0.4KVA0.4KVA的的 500KVA500KVA 箱式箱式变压器变压器已不能满足结构与装饰同时施工的需要已不能满足结构与装饰同时施工的需要.在施在施工高峰时需要增容工

16、高峰时需要增容 900900KVAKVA 才才可以满足施工现场的所有设备用电规定可以满足施工现场的所有设备用电规定 5、配电箱安装及漏电开关规定:(1)、由低压柜引出施工现场的电源电缆除 AL 一 M1、AL2 一B3、AL2 一 B5、AL2 一 B6 分派电箱电缆沿围护墙架空敷设外,其它配电箱电缆所有为砌电缆沟暗敷设,按电气现场平面图的标示安放配电箱位置,配电箱按照总队下发的文献规定制做,起到防雨、防砸功能,所有闸箱外关整齐,移动配电箱带腿高度不低于 80CM,固定安装在棚子围栏内砌台安装距地面高度不低于 1.31.5 米,采用先进的拆装式防护棚进行防护,施工现场用的配电箱及设施采用 TN

17、S系统供电,三相五线到位,零端、地端分别设立,配电箱末端做反复接地,每个防护棚根部采用 SC50 镀锌钢管砸地用铜编织线与配电箱操作棚相连接作反复接地,箱内电气平面图、系统图齐全,配线合理,防护棚内应悬挂安全用电技术措施和电气防火措施和安全警示牌,每个防护棚内设立 2 瓶灭火器和灭火砂。(2)、1、配电柜内的开关设立:总开关为熔断器式隔离开关 HR5 一400A、分开关为 DZL25 一 200/3N300、200 一 160A 漏电断路器开关、漏电动作电流为 100 mA、漏电开关选用延时型保护器开关,分别控制动力及照明分派电箱。2、分派电箱内漏电开关设立:总开关为DSJM1P-225T/3

18、30(160A)、透 明 断 路 器 开 关,分 漏 电 开 关 为 DZ15LE-100/4901(63A)、DZ15LE-40/4901(40)漏电动作电流为 50mA,照明开关为 YYSM1 一63(20A)漏电动作电流为 15 mA,分别控制固定和移动式开关箱。3、开关箱内漏电开关设立:总开关为 DSJM1P-100T/3300(63A)透明断路器开关、分漏电开关为 DZ15LE-40/4901(40A)、控制动力设备,漏电动作电流为 30 mA,照明开关为 YYSM1 一 63(20A)漏电动作电流为 15 mA,分别控制小型动力设备及照明。4、使用于潮湿和有腐蚀介质场合漏电保护器和

19、配电箱及动力设备、如电钻、电锤、打夯机、振动棒漏电保护器开关、漏电动作电流为 15mA,现场合有电气设备金属外壳必须连接保护地线。注:每个配电箱可以起到短路、过载、漏电保护功能,形成三级保护一级一闸一箱一漏逐级保护功能。6、配电室及塔吊接地设计:(1)配电室设立专用接地极,在配电室南侧 3 米处挖沟,挖沟深度为 0.8 米,沟长度为 15 米,用 SC40 镀锌钢管做为接地极,每 5米 1 根共砸 4 根,接地极长度 2.5 米,用 404 镀锌扁钢焊接引入配电室与配电柜接地母排螺栓固定连接,做反复接地,接地电阻为 1 欧姆符合规范规定。(2)所有塔吊设立专用接地极,在每台塔吊一侧单独挖沟安装

20、一组接地极,沟深度为 0.8 米,沟长度为 15 米,用 SC40 镀锌钢管做为接地极,每 5 米 1 根共砸 4 根,接地极长度 2.5 米,用 404 镀锌扁钢焊接引入塔吊基础内并与塔吊基础相焊接,1 号塔吊接地电阻为:1.6 欧姆,2 号塔吊接地电阻为:1.7 欧姆,3 号塔吊接地电阻为:1.8欧姆,4 号塔吊接地电阻为:1.5 欧姆,5 号塔吊接地电阻为:1.5 欧姆,6 号塔吊接地电阻为:1.6 欧姆,塔吊防雷接地电阻符合规范规定。7、安全用电技术措施:(1)移动或电动工具,如电钻、砂轮机电刨等金属外皮可靠接地。(2)移动式电动工具的开关应用双极开关控制,如插座连接时应用三眼插座或四

21、眼插座,插座必须接地线。(3)移动式电动工具,使用前必须进行绝缘摇测。(4)更换钻头时,必须待旋转停止后进行,操作时不戴线手套,不能用手指直接清除铁屑.(5)使用移动式电动砂轮机必须戴防护镜。(6)在潮湿场合使用局部照明和高度不够人员经常碰触,照明灯应采用 36V 安全电压,在特别潮湿的环境或金属容器中,在地点狭窄行动不便,应采用 12V 安全电压。(7)职工宿舍照明采用 36V 安全电压照明,导线穿 PVC 硬塑料管,采用绝缘邦丝和鞍卡固定,防水瓷罗灯口,项目部暂不考虑职工宿舍取暖,在施工队管理人员办公室集中安装插座供职工冲电用,严禁工人私自乱拉插座线路。(8)配电室应靠近电源设在无灰尘,无

22、蒸汽,无腐蚀及震动的地方。(9)配电室应能自然通风并采用防止雪和小动物出入的措施,配电室门外启动方向。四四、临电管理制度:、临电管理制度:为保证施工工地安全用电和顺利施工,特制定施工工地临时用电管理制度。1、电工必须持证上岗,上岗证必须为北京市建委发证认可,值班电工不得少于 2 人,低压不得带电操作,各施工队必须配备专业电工,接受项目部电气负责人的指令,服从管理。2、各类电动工具必须有接地保护线,两级漏电开关才许使用,各类电缆线不许在地面明敷,应架空或埋地,安全技术措施必须贯彻到用电单位和个人,做好防雷接地,作好电气防火工作,必须遵照安全消防部门施工,保证安全电。3、施工队伍进入现场必须设立专

23、职电气管理员,暂设水电人员进入现场在完毕本职工作的同时,必须服从现场项目部电气负责人的工作指令,对项目建设进程始终负责。4、任何人不许私自移动现场和楼内电源配电箱,值班电工天天应巡视检查现场合有用电设备 2 遍,发现问题及时解决,必要时向有关部门报告,并作好每日值班记录,值班电工应设 4 人,2 人白天 2人夜间,24 小时不许离人,不许离岗,全权负责施工安全用电管理。5、施工队手动工具箱必须有专用漏电开关箱,专机专用,一机一闸一漏电,漏电动作电流为 15 mA。6、施工队所用电焊机,一侧必须加装漏电开关,必须加装电焊机专用漏电保护器箱,否则不许使用。7、施工队现场合用碘钨灯,必须采用密闭式防

24、雨灯具,外壳必须接地,必须采用绝缘支架焊接高度低于 1.8 米,绝缘支架焊接电缆钩。8、楼内施工用照明必须使用低压照明灯具,不许超过 36V。9、进入楼内照明、动力配电箱必须架空,严禁拖地使用。五五、施工队用电规定:、施工队用电规定:1、非专业电气工作人员,严禁动用电器设备,各种机具操作人员严格按规范规定工作,穿戴好防护用品,持证上岗,符合电工的安全规定。2、手持电动工具有漏电,有保护地线,使用前经电工检查合格,施工队必须配有合格电工,持北京市电工上岗证,独立工作者应有三年以上电气工作经验,24 小时有电工值班。3、值班电工应对本单位所有电气设施及电气材料进行检查,并把开关、电线、电缆以及小型

25、设备材料合格证件送交项目部电气工长,对所有闸具、线缆,隐预检设备检测结果送至项目部电气工长。4、施工队领导必须支持值班电工正常工作,保证施工正常安全用电。六六、电气防火措施、电气防火措施:1、配电箱处应准备好干粉灭火器、ABC 灭火器或干燥沙子,严禁使用导电灭火器和泡沫灭火器进行扑救,当现场电气起火时应立即切断电源,然后救火,夜间救火应有临时照明措施,同时注意安全防触电,并作好安全防护工作。2、施工现场严禁违章用电,私自接线,违章使用电热设备,电气焊、照明设备附近严禁有易燃,易爆物品,严禁电源线盘圈存放,防止涡流起火,严禁使用破损胶皮线。3、施工现场必须按照,谁施工谁负责的原则,制定消防保卫制

26、度,施工队必须配备电气防火负责人,定期对所用电气设备进行检查,天天至少一次,发现问题及时解决,对现场电气检查重要闻、听、看,必须指定有经验的专业电工负责检查。4、现场电气设施的消防工作严格按照北京市的消防规程进行,服从现场的总体安排。七七、临时用电平面图:、临时用电平面图:(如图)四、负荷计算及变压器选择四、负荷计算及变压器选择 4.1 用电设备负荷计算 计算公式 cos3IUP 4.1.1 塔吊 5 台,Pn=350KW 室外电梯 5 台,Pn=150KW 查表 Kx=0.5 7.0cos 02.1tg Pe=2Pn25.0=2*(350+150)*25.0=500KW Qe=Pe*tg=510KVar 4.1.2 焊机 46 台,Pn=1088KW 4.0cos 98.1tg Pe=JCSN cos=6.0*1088*0.4=337KW Qe=Pe*tg=667KVar 4.1.3 总负荷计算,设备同时运用系数Kx=0.6 现场用电不稳定系数为 1.1 PJ=KX*Pe=0.6*(1092+500+337)=1157KW QJ=KX*Qe=0.6*(510+337)=508KW SJ=1.15081157=1389KVA 目录目录
