东御世家四期栋栋栋及敞开式车库高支模施工方案.doc

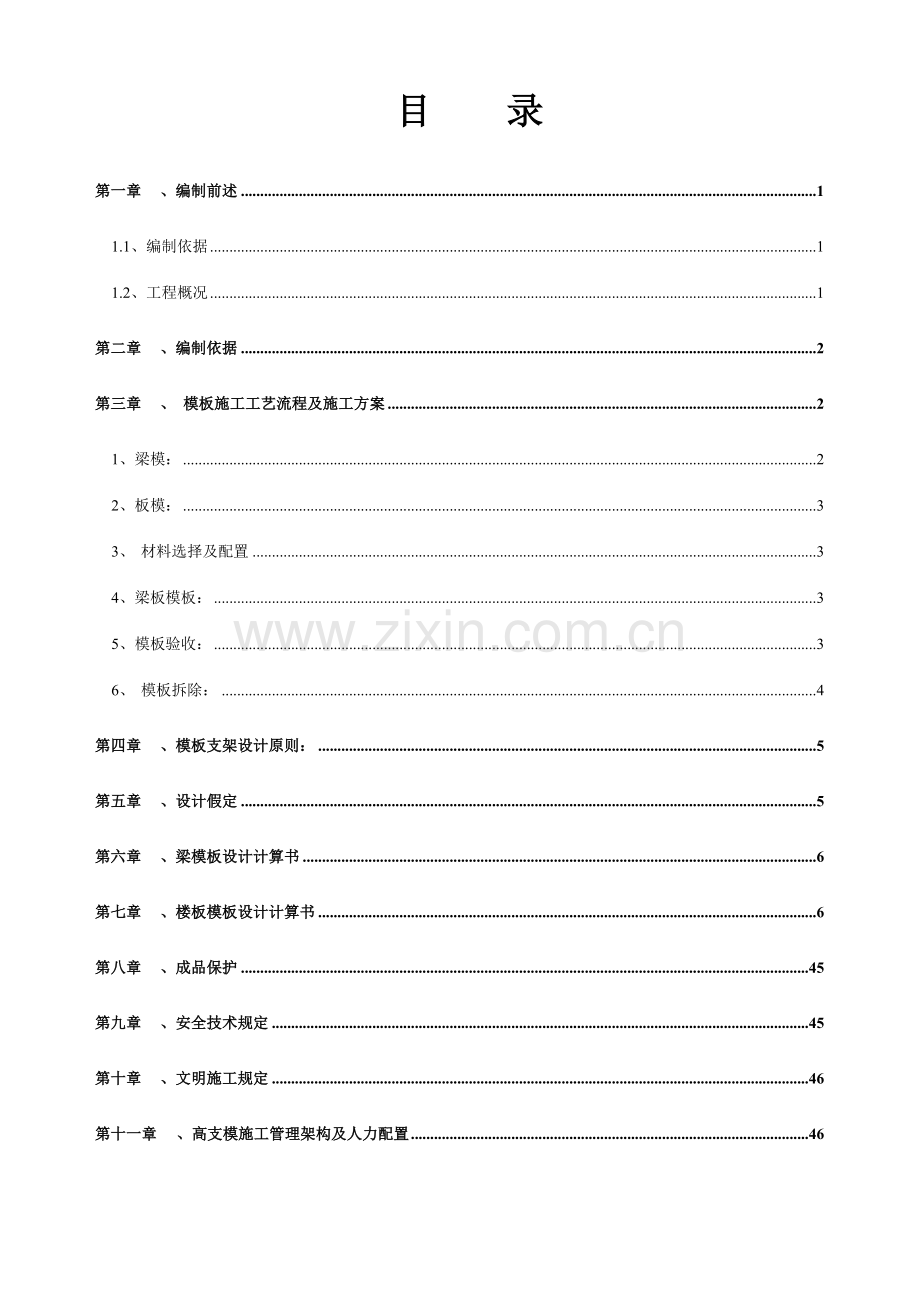

目 录第一章、编制前述11.1、编制依据11.2、工程概况1第二章、编制依据2第三章、 模板施工工艺流程及施工方案21、梁模：22、板模：33、 材料选择及配置34、梁板模板：35、模板验收：36、 模板拆除：4第四章、模板支架设计原则：5第五章、设计假定5第六章、梁模板设计计算书6第七章、楼板模板设计计算书6第八章、成品保护45第九章、安全技术规定45第十章、文明施工规定46第十一章、高支模施工管理架构及人力配置46屋面高支模专项施工方案第一章 、编制前述1.1、编制依据1、设计施工图，地质勘察报告，地基与基础验收规范；2、范围：根据设计定位图，结构平面图、剖面图、立面图。1.2、工程概况 1、工程名称：东御世家四期1栋、2栋、3栋及敞开式车库 2、建筑面积：约 36651.9 3、工程概况：本工程由中山市大俊置业有限公司开发，位于中山市东凤镇伯公村。本工程1栋为18层，2栋为21层，3栋为24层，总建筑面积约为36651.9。设计安全等级为二级，采用框架剪力墙结构，抗震设防烈度为7度。抗震类别丙类，框架的抗震等级为二级,框剪墙的抗震等级为二级.本工程1栋、2栋、3栋0.000相称于黄海绝对高程13.25m。 4、建设单位：中山市大俊置业有限公司 5、设计单位：中山市第二建筑设计院有限公司 6、监理单位：中山安泰工程监理有限公司 7、施工单位：宏润建设集团股份有限公司本工程最大屋面标高75.8m，屋顶构架标高81.4m。屋顶构架层最大净高5.6m，其中最大梁截面尺寸：300*600。 第二章 、编制依据1、建筑施工手册（缩印版第四版）“8-6现浇混凝土结构模板的设计”。2、高层建筑施工手册。3、钢筋混凝土结构工程施工及验收规范50204-92。4、钢筋混凝土高层建筑结构设计与施工规范JGJ3-91。5、建筑机械使用安全规范JGJ33-86。6、建筑安装工程质量检查评估标准301-88。7、混凝土结构设计规范GB50010-20238、钢结构设计规范(GB 50017-2023) 9、建筑施工扣件式钢管脚手架安全技术规范（JGJ_130-2023）10建筑结构荷载规范(GB 50009-2023)等规范编制。第三章 、 模板施工工艺流程及施工方案1、梁模：弹出梁轴线及水平线并复核搭设梁模板支架安装梁底楞木安装梁底模板梁底模起拱安装梁钢筋安装梁侧模安装上下锁口楞斜撑楞对拉螺栓复核梁模板尺寸安装梁侧模加固验收2、板模：搭设支架安装板模木楞调整楼板下皮标高及起拱铺设模板检查模板上层标高、平整度绑扎板钢筋3、 材料选择及配置3.1、按清水混凝土的规定进行模板设计，在模板满足强度、刚度和稳定性规定的前提下，尽也许提高表面光洁度，阴阳角模板统一整齐。3.2、面板采用18mm 全新九夹板，8080木方（内楞）现场拼制，圆钢管483.5（外楞）支撑，采用斜撑进行加固。承重架采用钢管架，由立杆、横杆、支座组成，采用483.5钢管。4、梁板模板：梁模支设：加固肋条采用8080木方及483.5钢管做背杠，梁底模为先加工成型模板（块）拼成，具体支设方案如下：搭设梁底模支架，在柱子上弹出轴线、梁位置及水平标高线，安装柱头模板。按设计标高调整水平担杆标高，然后放梁底模，并拉线找平，当梁底跨度大于或等于4m时，梁底模起拱按设计规定做，当设计无具体规定期，起拱高度为3跨长。主次梁交接时，先主梁起供，后次梁起供，悬挑梁需在悬臂处起供6。5、模板验收：5.1、模板支设完毕后，由施工员、质检人员会同班组长联合检查所有模板的清洁、加固、接缝等是否符合规定，并对支模位置、平整度、垂直度进行复核，确认合格后填写自检记录，并报送技术部进行复检，质检员应填写分项工程评估表。经复检合格后，由工地技术负责人告知监理验收，验收合格后由质检员签字认可方可浇筑砼。5.2、模板施工质量允许偏差值如下表：序号项目允许偏差（mm）检查方法1轴线位移基础5尺量检查柱、梁52标高5水准仪和尺量检查3截面尺寸基础10尺量检查柱、梁+4，-54层高垂直度5托线板检查总高垂直度30经纬仪检查5表面平整度52m靠尺、塞尺检查6平板阴角平直度3拉线检查7相邻两板表面高低差2直尺和尺量检查6、 模板拆除：6.1、模板的拆除时间根据所留同条件养护试块的强度来决定。6.2、柱、梁侧模在砼强度能保证其表面及棱角不因拆除模板而受损坏后，即可拆除。6.3、板底模拟在混凝土浇筑一周后拆除，但应达成设计及有关规范规定，考虑到模板及支撑的周转，可使用早强混凝土或拆除后再搭设部分支撑等措施。梁底模的拆除必须严格按设计及有关规范规定施工。各部位构件拆模时所需混凝土强度：结构类型结构跨度（m）按设计的混凝土强度标准值的百分率计（%）板2502，8758100梁8758100悬臂构件1006.4、模板拆除必须要有模板拆除告知单，严禁未经技术人员告知，不经施工员安排，工人随意拆除模板及支撑、加固体系，违者重罚，并追究责任。6.5、拆模时不要用力过猛过急，拆下来的材料要及时运走、整理。6.6、拆模程序一般为先支的后拆、后支的先拆，先拆非承重部分，后拆承重部分。第四章 、模板支架设计原则：1、实用性： （1）接缝严密、不漏浆。 （2）保证构件的形状尺寸和互相位置的对的。 （3）模板构件简朴、支拆方便。2、安全性： 保证在施工过程中不变形、不破坏、不倒塌。第五章 、设计假定1、模板结构构件中的面板、大小楞均属受弯构件；按连续梁或简支梁计算；当构件的跨度超过三跨时，可按三等跨连续梁进行计算；2、构件的惯性矩沿跨长恒定；3、支座是刚性的，不沉降；4、受荷跨荷载情况相同，并同时作用。第六章 、梁模板设计计算书高支撑架的计算依据混凝土结构设计规范GB50010-2023、建筑结构荷载规范(GB 50009-2023)、建筑施工扣件式钢管脚手架安全技术规范（JGJ_130-2023）、钢结构设计规范(GB 50017-2023)等规范编制。因本工程梁支架高度大于4米，根据有关文献建议，假如仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了施工技术2023（3）中的部分内容。梁段:L117(1)。 一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.30；梁截面高度 D(m):0.60混凝土板厚度(mm):100.00；立杆梁跨度方向间距La(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；立杆步距h(m):1.00；梁支撑架搭设高度H(m)：5.60；梁两侧立柱间距(m):0.50；承重架支设:无承重立杆，方木支撑垂直梁截面；板底承重立杆横向间距或排距Lb(m):1.00；采用的钢管类型为483.5；连接方式: 483.5的钢管立在屋面板上的垫板上，考虑钢管质量及保养情况，取承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.0；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：长叶松；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；梁底纵向支撑根数：4；面板厚度(mm)：18.0；5.梁侧模板参数主楞间距(mm)：500；次楞根数：4；穿梁螺栓水平间距(mm)：500；穿梁螺栓竖向根数：3；穿梁螺栓竖向距板底的距离为：200mm，200mm，200mm；穿梁螺栓直径(mm)：M12；主楞龙骨材料：钢楞；截面类型为圆钢管483.5；主楞合并根数：2；次楞龙骨材料：木楞,，宽度50mm，高度100mm；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。按施工手册，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值: 其中 - 混凝土的重力密度，取24.000kN/m3； t - 新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h； T - 混凝土的入模温度，取20.000； V - 混凝土的浇筑速度，取1.500m/h； H - 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m； 1- 外加剂影响修正系数，取1.200； 2- 混凝土坍落度影响修正系数，取1.150。根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；分别为 50.994 kN/m2、18.000 kN/m2，取较小值18.000 kN/m2作为本工程计算荷载。三、梁侧模板面板的计算 面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。次楞（内龙骨）的根数为4根。面板按照均布荷载作用下的三跨连续梁计算。 面板计算简图(单位：mm)1.强度计算跨中弯矩计算公式如下: 其中， - 面板的弯曲应力计算值(N/mm2)； M - 面板的最大弯距(N.mm)； W - 面板的净截面抵抗矩，W = 501.81.8/6=27cm3； f - 面板的抗弯强度设计值(N/mm2)；按以下公式计算面板跨中弯矩： 其中 ，q - 作用在模板上的侧压力，涉及: 新浇混凝土侧压力设计值: q1= 1.20.5180.9=9.72kN/m； 倾倒混凝土侧压力设计值: q2= 1.40.520.9=1.26kN/m；q = q1+q2 = 9.720+1.260 = 10.980 kN/m；计算跨度(内楞间距): l = 206.67mm；面板的最大弯距 M= 0.110.98206.6672 = 4.69104N.mm；经计算得到，面板的受弯应力计算值: = 4.69104 / 2.70104=1.737N/mm2；面板的抗弯强度设计值: f = 13N/mm2；面板的受弯应力计算值 =1.737N/mm2 小于 面板的抗弯强度设计值 f=13N/mm2，满足规定！ 2.挠度验算 q-作用在模板上的侧压力线荷载标准值: q = 180.5 = 9N/mm； l-计算跨度(内楞间距): l = 206.67mm； E-面板材质的弹性模量: E = 9500N/mm2； I-面板的截面惯性矩: I = 501.81.81.8/12=24.3cm4；面板的最大挠度计算值: = 0.6779206.674/(10095002.43105) = 0.048 mm；面板的最大允许挠度值: = l/250 =206.667/250 = 0.827mm；面板的最大挠度计算值 =0.048mm 小于 面板的最大允许挠度值 =0.827mm，满足规定！四、梁侧模板内外楞的计算1.内楞计算内楞(木或钢)直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。本工程中，龙骨采用1根木楞，截面宽度50mm，截面高度100mm，截面惯性矩I和截面抵抗矩W分别为:W = 5010021/6 = 83.33cm3；I = 5010031/12 = 416.67cm4； 内楞计算简图（1）.内楞强度验算强度验算计算公式如下: 其中， - 内楞弯曲应力计算值(N/mm2)； M - 内楞的最大弯距(N.mm)； W - 内楞的净截面抵抗矩； f - 内楞的强度设计值(N/mm2)。按以下公式计算内楞跨中弯矩： 其中，作用在内楞的荷载，q = (1.2180.9+1.420.9)0.207=4.54kN/m； 内楞计算跨度(外楞间距): l = 500mm； 内楞的最大弯距: M=0.14.54500.002= 1.13105N.mm； 最大支座力:R=1.14.5380.5=2.496 kN；经计算得到，内楞的最大受弯应力计算值 = 1.13105/8.33104 = 1.362 N/mm2； 内楞的抗弯强度设计值: f = 17N/mm2；内楞最大受弯应力计算值 = 1.362 N/mm2 小于 内楞的抗弯强度设计值 f=17N/mm2，满足规定！（2）.内楞的挠度验算 其中 E - 面板材质的弹性模量： 10000N/mm2； q-作用在模板上的侧压力线荷载标准值： q =18.000.21= 3.72 N/mm； l-计算跨度(外楞间距)：l = 500mm； I-面板的截面惯性矩：I = 8.33106mm4；内楞的最大挠度计算值: = 0.6773.725004/(100100008.33106) = 0.019 mm；内楞的最大允许挠度值: = 500/250=2mm；内楞的最大挠度计算值 =0.019mm 小于 内楞的最大允许挠度值 =2mm，满足规定！2.外楞计算外楞(木或钢)承受内楞传递的集中力，取内楞的最大支座力2.496kN,按照集中荷载作用下的连续梁计算。本工程中，外龙骨采用钢楞，截面惯性矩I和截面抵抗矩W分别为:截面类型为圆钢管483.5；外钢楞截面抵抗矩 W = 10.16cm3；外钢楞截面惯性矩 I = 24.38cm4； 外楞计算简图 外楞弯矩图(kN.m) 外楞变形图(mm)（1）.外楞抗弯强度验算 其中 - 外楞受弯应力计算值(N/mm2) M - 外楞的最大弯距(N.mm)； W - 外楞的净截面抵抗矩； f -外楞的强度设计值(N/mm2)。根据连续梁程序求得最大的弯矩为M= 0.499 kN.m 外楞最大计算跨度: l = 200mm；经计算得到，外楞的受弯应力计算值: = 4.99105/1.02104 = 49.136 N/mm2； 外楞的抗弯强度设计值: f = 205N/mm2；外楞的受弯应力计算值 =49.136N/mm2 小于 外楞的抗弯强度设计值 f=205N/mm2，满足规定！（2）.外楞的挠度验算根据连续梁计算得到外楞的最大挠度为0.245 mm外楞的最大允许挠度值: = 200/400=0.5mm；外楞的最大挠度计算值 =0.245mm 小于 外楞的最大允许挠度值 =0.5mm，满足规定！五、穿梁螺栓的计算 验算公式如下: 其中 N - 穿梁螺栓所受的拉力； A - 穿梁螺栓有效面积 (mm2)； f - 穿梁螺栓的抗拉强度设计值，取170 N/mm2；查表得： 穿梁螺栓的直径: 12 mm； 穿梁螺栓有效直径: 9.85 mm； 穿梁螺栓有效面积: A= 76 mm2；穿梁螺栓所受的最大拉力: N =180.50.3 =2.7 kN。穿梁螺栓最大允许拉力值: N = 17076/1000 = 12.92 kN；穿梁螺栓所受的最大拉力 N=2.7kN 小于 穿梁螺栓最大允许拉力值 N=12.92kN，满足规定！六、梁底模板计算面板为受弯结构,需要验算其抗弯强度和挠度。计算的原则是按照模板底支撑的间距和模板面的大小,按支撑在底撑上的三跨连续梁计算。强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。本算例中，面板的截面惯性矩I和截面抵抗矩W分别为: W = 10001818/6 = 5.60104mm3； I = 1000181818/12 = 4.86105mm4； 1.抗弯强度验算按以下公式进行面板抗弯强度验算： 其中， - 梁底模板的弯曲应力计算值(N/mm2)； M - 计算的最大弯矩 (kN.m)； l-计算跨度(梁底支撑间距): l =100.00mm； q - 作用在梁底模板的均布荷载设计值(kN/m)；新浇混凝土及钢筋荷载设计值：q1: 1.2（24.00+1.50）1.000.800.90=22.03kN/m；模板结构自重荷载：q2:1.20.351.000.90=0.38kN/m；振捣混凝土时产生的荷载设计值：q3: 1.42.001.000.90=2.52kN/m；q = q1 + q2 + q3=22.03+0.38+2.52=24.93kN/m；跨中弯矩计算公式如下: Mmax = 0.1024.930.12=0.025kN.m； =0.025106/5.40104=0.462N/mm2；梁底模面板计算应力 =0.462 N/mm2 小于 梁底模面板的抗压强度设计值 f=13N/mm2，满足规定！2.挠度验算根据建筑施工计算手册刚度验算采用标准荷载，同时不考虑振动荷载作用。最大挠度计算公式如下: 其中，q-作用在模板上的压力线荷载: q =（(24.0+1.50)0.800+0.35）1.00= 20.75KN/m； l-计算跨度(梁底支撑间距): l =100.00mm； E-面板的弹性模量: E = 9500.0N/mm2；面板的最大允许挠度值: =100.00/250 = 0.400mm；面板的最大挠度计算值: = 0.67720.751004/(10095004.86105)=0.003mm；面板的最大挠度计算值: =0.003mm 小于 面板的最大允许挠度值: = 100 / 250 = 0.4mm，满足规定！七、梁底支撑的计算本工程梁底支撑采用方木。强度及抗剪验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：q1 = (24+1.5)0.80.1=2.04 kN/m；(2)模板的自重线荷载(kN/m)：q2 = 0.350.1(20.8+0.3)/ 0.3=0.222 kN/m；(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m)：经计算得到，活荷载标准值 P1= (2.5+2)0.1=0.45 kN/m；2.方木的支撑力验算静荷载设计值 q = 1.22.04+1.20.222=2.714 kN/m；活荷载设计值 P = 1.40.45=0.63 kN/m； 方木计算简图方木按照三跨连续梁计算。 本算例中，方木的截面惯性矩I和截面抵抗矩W分别为: W=51010/6 = 83.33 cm3； I=5101010/12 = 416.67 cm4；方木强度验算:最大弯矩考虑为静荷载与活荷载的设计值最不利分派的弯矩和，计算公式如下:线荷载设计值 q = 2.714+0.63=3.344 kN/m；最大弯距 M =0.1ql2= 0.13.34411= 0.334 kN.m；最大应力 = M / W = 0.334106/83333.3 = 4.013 N/mm2；抗弯强度设计值 f=13 N/mm2；方木的最大应力计算值 4.013 N/mm2 小于 方木抗弯强度设计值 13 N/mm2,满足规定!方木抗剪验算：最大剪力的计算公式如下: 截面抗剪强度必须满足: 其中最大剪力: V = 0.63.3441 = 2.006 kN； 方木受剪应力计算值 = 32023.4/(250100) = 0.602 N/mm2；方木抗剪强度设计值 = 1.7 N/mm2；方木的受剪应力计算值 0.602 N/mm2 小于 方木抗剪强度设计值 1.7 N/mm2,满足规定!方木挠度验算:最大挠度考虑为静荷载与活荷载的计算值最不利分派的挠度和，计算公式如下: q = 2.040 + 0.222 = 2.262 kN/m；方木最大挠度计算值 = 0.6772.26210004 /(10010000416.667104)=0.367mm；方木的最大允许挠度 =1.0001000/250=4.000 mm；方木的最大挠度计算值 = 0.367 mm 小于 方木的最大允许挠度 =4 mm，满足规定！3.支撑钢管的强度验算支撑钢管按照简支梁的计算如下荷载计算公式如下：(1)钢筋混凝土梁自重(kN/m2)：q1 = (24.000+1.500)0.800= 20.400 kN/m2；(2)模板的自重(kN/m2)：q2 = 0.350 kN/m2；(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m2)：q3= (2.500+2.000)=4.500 kN/m2；q = 1.2(20.400 + 0.350 )+ 1.44.500 = 31.200 kN/m2；梁底支撑根数为 n，立杆梁跨度方向间距为a， 梁宽为b，梁高为h,梁底支撑传递给钢管的集中力为P，梁侧模板传给钢管的集中力为N 。当n=2时： 当n2时： 计算简图(kN) 支撑钢管变形图(mm) 支撑钢管弯矩图(kN.m)通过连续梁的计算得到：支座反力 RA = RB=5.016 kN；最大弯矩 Mmax=0.814 kN.m；最大挠度计算值 Vmax=0.834 mm；支撑钢管的最大应力 =0.814106/5080=160.157 N/mm2；支撑钢管的抗压设计强度 f=205.0 N/mm2；支撑钢管的最大应力计算值 160.157 N/mm2 小于 支撑钢管的抗压设计强度 205.0 N/mm2,满足规定!八、梁底纵向钢管计算纵向钢管只起构造作用，通过扣件连接到立杆。九、扣件抗滑移的计算:按规范表5.1.7,扣件承载力取值为8.00kN，按照抗滑承载力系数0.80，该工程实际的扣件承载力取值为6.40kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc其中 Rc 扣件抗滑承载力设计值,取6.40 kN； R - 纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R取最大支座反力，根据前面计算结果得到 R=5.016 kN；R 6.40 kN , 扣件抗滑承载力的设计计算满足规定! 十、立杆的稳定性计算:立杆的稳定性计算公式 1.梁两侧立杆稳定性验算:其中 N - 立杆的轴心压力设计值，它涉及： 横杆的最大支座反力： N1 =5.016 kN ； 脚手架钢管的自重： N2 = 1.20.1495.4=0.965 kN； 楼板的混凝土模板的自重： N3=1.2(1.00/2+(0.50-0.30)/2)1.000.35=0.252 kN； 楼板钢筋混凝土自重荷载: N4=1.2(1.00/2+(0.50-0.30)/2)1.000.180(1.50+24.00)=3.305 kN； N =5.016+0.965+0.252+3.305=9.538 kN； - 轴心受压立杆的稳定系数，由长细比 lo/i 查表得到； i - 计算立杆的截面回转半径 (cm)：i = 1.58； A - 立杆净截面面积 (cm2)： A = 4.89； W - 立杆净截面抵抗矩(cm3)：W = 5.08； - 钢管立杆轴心受压应力计算值 ( N/mm2)； f - 钢管立杆抗压强度设计值：f =205 N/mm2； lo - 计算长度 (m)；假如完全参照扣件式钢管脚手架安全技术规范不考虑高支撑架，按下式计算 lo = k1uh (1) k1 - 计算长度附加系数，取值为：1.155 ； u - 计算长度系数，参照扣件式钢管脚手架安全技术规范表5.3.3，u =1.7；上式的计算结果：立杆计算长度 Lo = k1uh = 1.1551.71 = 1.964 m；Lo/i = 1963.5 / 15.8 = 124 ；由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.428 ；钢管立杆受压应力计算值 ；=9537.672/(0.428489) = 45.571 N/mm2；钢管立杆稳定性计算 = 45.571 N/mm2 小于 钢管立杆抗压强度的设计值 f = 205 N/mm2，满足规定！假如考虑到高支撑架的安全因素，适宜由下式计算lo = k1k2(h+2a) (2)k1 - 计算长度附加系数按照表1取值1.185；k2 - 计算长度附加系数，h+2a = 1.2 按照表2取值1.01 ；上式的计算结果：立杆计算长度 Lo = k1k2(h+2a) = 1.1851.01(1+0.12) = 1.436 m；Lo/i = 1436.22 / 15.8 = 91 ；由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.654 ；钢管立杆受压应力计算值 ；=9537.672/(0.654489) = 29.823 N/mm2；钢管立杆稳定性计算 = 29.823 N/mm2 小于 钢管立杆抗压强度的设计值 f = 205 N/mm2，满足规定！十一、梁模板高支撑架的构造和施工规定工程经验:除了要遵守扣件式钢管脚手架安全技术规范的相关规定外，还要考虑以下内容1.模板支架的构造规定：a.梁板模板高支撑架可以根据设计荷载采用单立杆或双立杆；b.立杆之间必须按步距满设双向水平杆，保证两方向足够的设计刚度；c.梁和楼板荷载相差较大时，可以采用不同的立杆间距，但只宜在一个方向变距、而另一个方向不变。2.立杆步距的设计：a.当架体构造荷载在立杆不同高度轴力变化不大时，可以采用等步距设立；b.当中部有加强层或支架很高，轴力沿高度分布变化较大，可采用下小上大的变步距设立，但变化不要过多；c.高支撑架步距以0.9-1.5m为宜，不宜超过1.5m。3.整体性构造层的设计：a.当支撑架高度20m或横向高宽比6时，需要设立整体性单或双水平加强层；b.单水平加强层可以每4-6米沿水平结构层设立水平斜杆或剪刀撑，且须与立杆连接，设立 斜杆层数要大于水平框格总数的1/3；c.双水平加强层在支撑架的顶部和中部每隔10-15m设立，四周和中部每10-15m设竖向斜杆，使其具有较大刚度和变形约束的空间结构层；d.在任何情况下，高支撑架的顶部和底部（扫地杆的设立层）必须设水平加强层。4.剪刀撑的设计：a.沿支架四周外立面应满足立面满设剪刀撑；b.中部可根据需要并依构架框格的大小，每隔10-15m设立。5.顶部支撑点的设计：a.最佳在立杆顶部设立支托板，其距离支架顶层横杆的高度不宜大于400mm；b.顶部支撑点位于顶层横杆时，应靠近立杆，且不宜大于200mm；c.支撑横杆与立杆的连接扣件应进行抗滑验算，当设计荷载N12kN时，可用双扣件；大于12kN时应用顶托方式。6.支撑架搭设的规定：a.严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设立；b.保证立杆的垂直偏差和横杆的水平偏差小于扣件架规范的规定；c.保证每个扣件和钢管的质量是满足规定的，每个扣件的拧紧力矩都要控制在45-60N.m，钢管不能选用已经长期使用发生变形的；d.地基支座的设计要满足承载力的规定。7.施工使用的规定：a.精心设计混凝土浇筑方案，保证模板支架施工过程中均衡受载，最佳采用由中部向两边扩展的浇筑方式；b.严格控制实际施工荷载不超过设计荷载，对出现的超过最大荷载要有相应的控制措施，钢筋等材料不能在支架上方堆放；c.浇筑过程中，派人检查支架和支承情况，发现下沉、松动和变形情况及时解决。第七章 、楼板模板设计计算书因本工程梁支架高度大于4米，根据有关文献建议，假如仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了施工技术2023（3）：扣件式钢管脚手架安全技术规范中的部分内容。一、参数信息:1.模板支架参数横向间距或排距(m):1.20；纵距(m):1.20；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；模板支架搭设高度(m):5.40；采用的钢管(mm):483.5 ；扣件连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；板底支撑连接方式:方木支撑；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2):2.500；4.材料参数面板采用胶合面板，厚度为18mm。面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；板底支撑采用方木；木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000；木方的截面宽度(mm):50.00；木方的截面高度(mm):100.00；5.楼板参数钢筋级别:三级钢HRB 400(20MnSiV,20MnSiNb,20MnTi)；楼板混凝土强度等级:C35；每层标准施工天数:8；每平米楼板截面的钢筋面积(mm2):360.000；楼板的计算宽度(m):4.00；楼板的计算厚度(mm):100.00；楼板的计算长度(m):4.50；施工平均温度():20.000； 图2 楼板支撑架荷载计算单元二、模板面板计算:面板为受弯构件,需要验算其抗弯强度和刚度，取单位宽度1m的面板作为计算单元 面板的截面惯性矩I和截面抵抗矩W分别为：W = 1001.82/6 = 54 cm3；I = 1001.83/12 = 48.6 cm4；模板面板的按照三跨连续梁计算。 面板计算简图1、荷载计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1 = 250.11+0.351 = 2.85 kN/m；(2)活荷载为施工人员及设备荷载(kN)：q2 = 2.51= 2.5 kN/m
